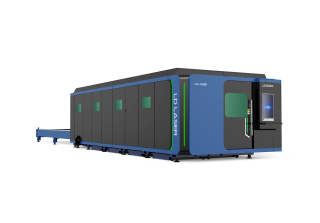

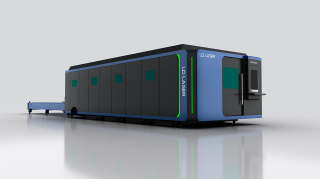

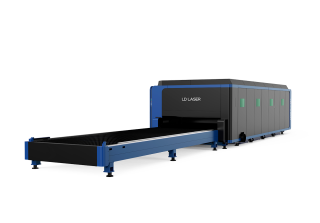

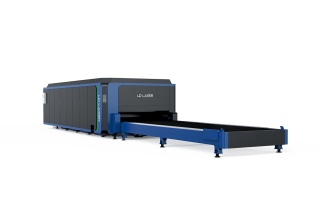

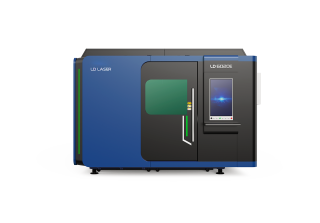

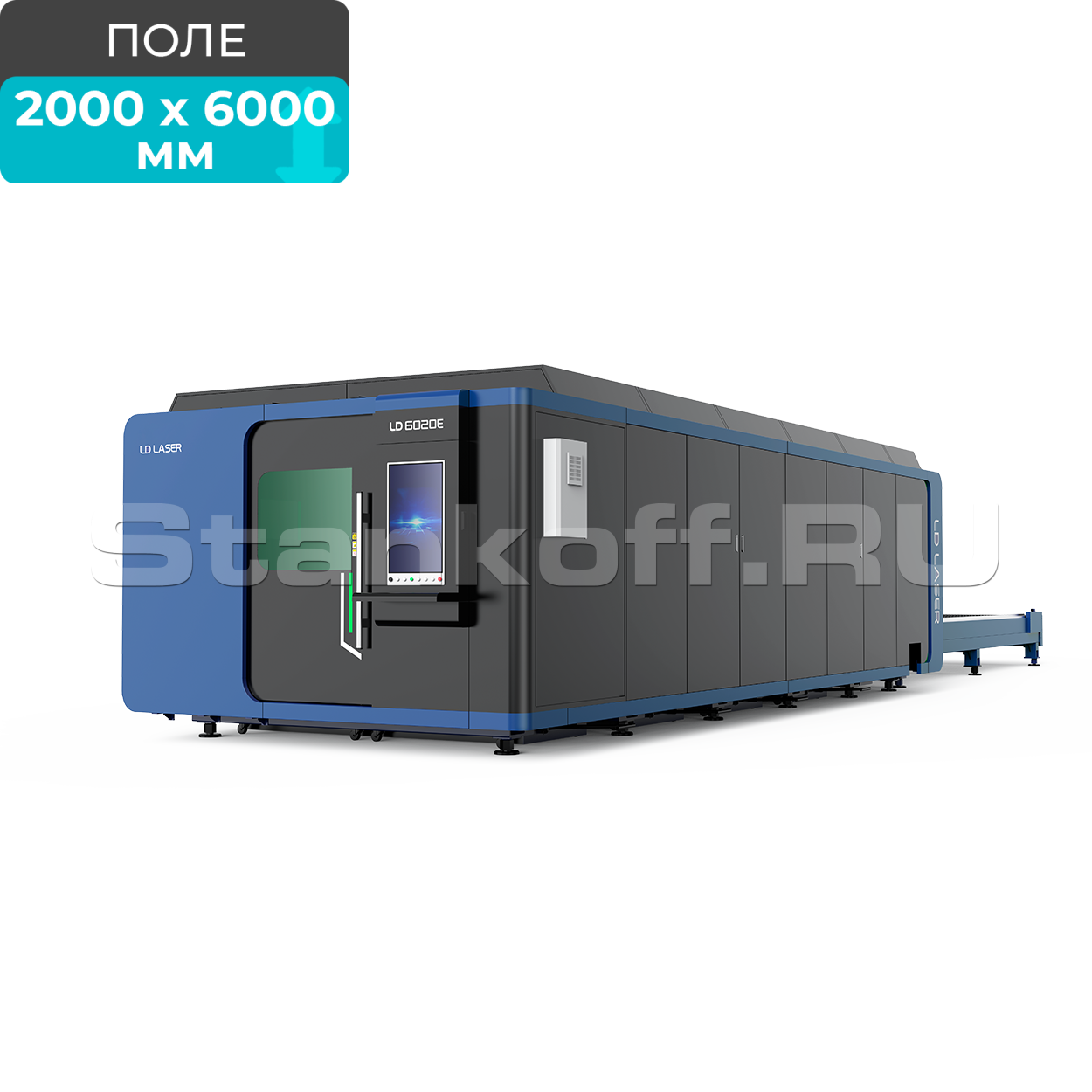

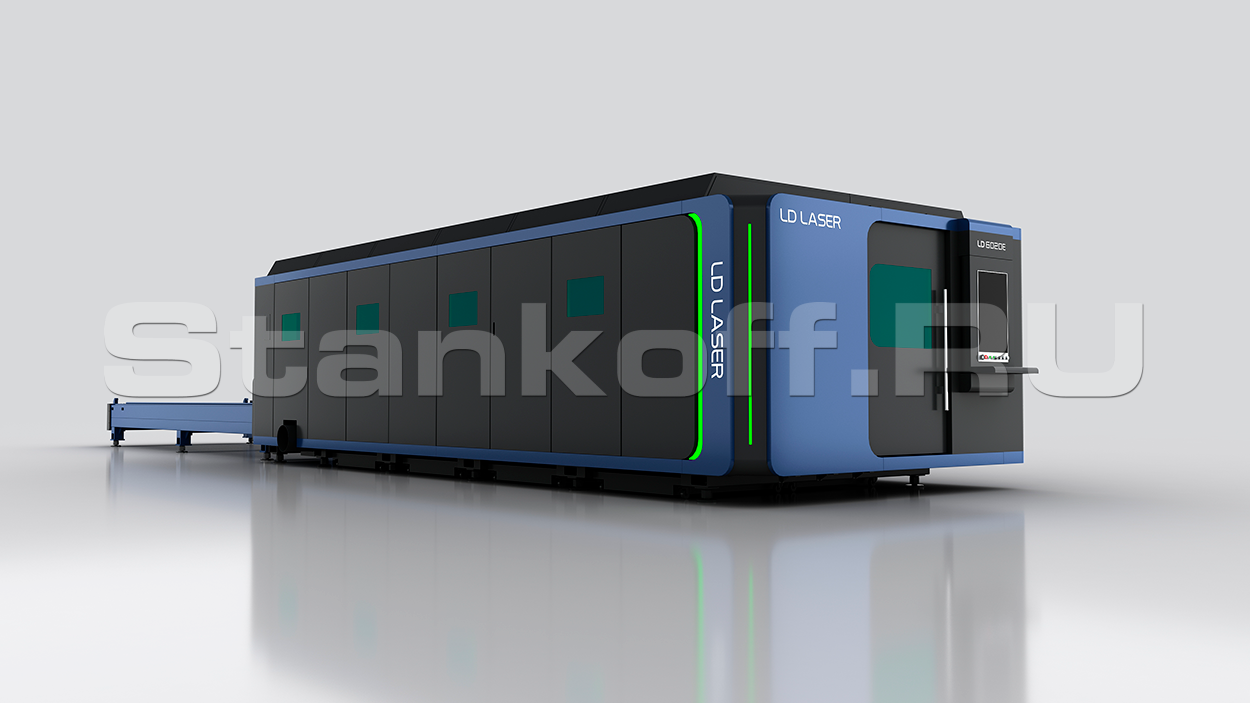

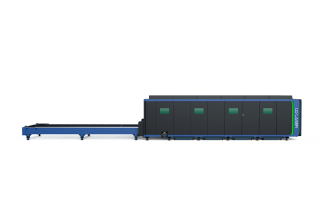

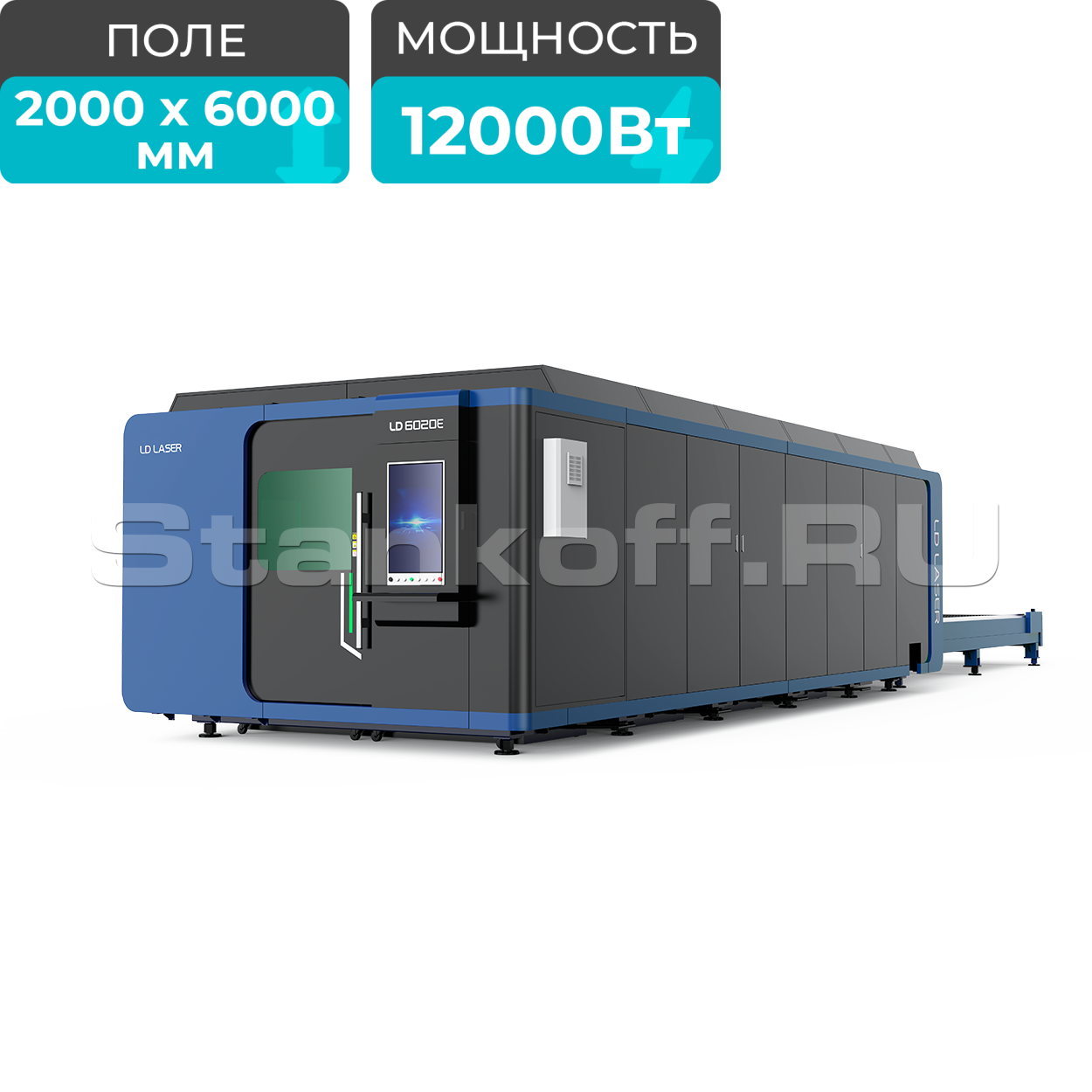

Лазерный станок закрытого типа LD Laser 6020E-C – высокотехнологичное оборудование, предназначенное для высокоточной и высокоскоростной обработки листового металла. Станок оптимален для применения в тяжелой промышленности, включая машиностроение, производство горнодобывающего и железнодорожного оборудования, а также в судо- и авиастроении.
Оптоволоконный станок лазерной резки является интегрированным комплектным оборудованием лазерной резки с источником Raycus. Данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головы, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей. Все узлы станка (оптические резонаторы, система управления ЧПУ, программное обеспечение, система перемещения и др.) поставляются всемирно известными своим качеством и разработками производителями.
| Режущая голова |
BOCI (Китай) |
| Рейка | TWEBOLUN (Тайвань) |
| Высокоточные направляющие | SHAC (Тайвань) |
| Серводвигатели | BOCHU (Китай) |
| Редуктор | TECHMECH (Германия) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | FSCUT 8000 (Китай) |
| Водяное охлаждение - чиллер | S&A (Китай) |
| Автоматическая смазка | LD LASER (Китай) |
| Пневматические компоненты | SMC (Япония) |
| Электрические компоненты | Schneider(Германия) |
| Вентилятор | 7,5 кВт |
| Стабилизатор напряжения | 100 кВА |

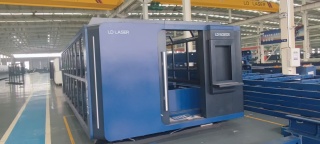

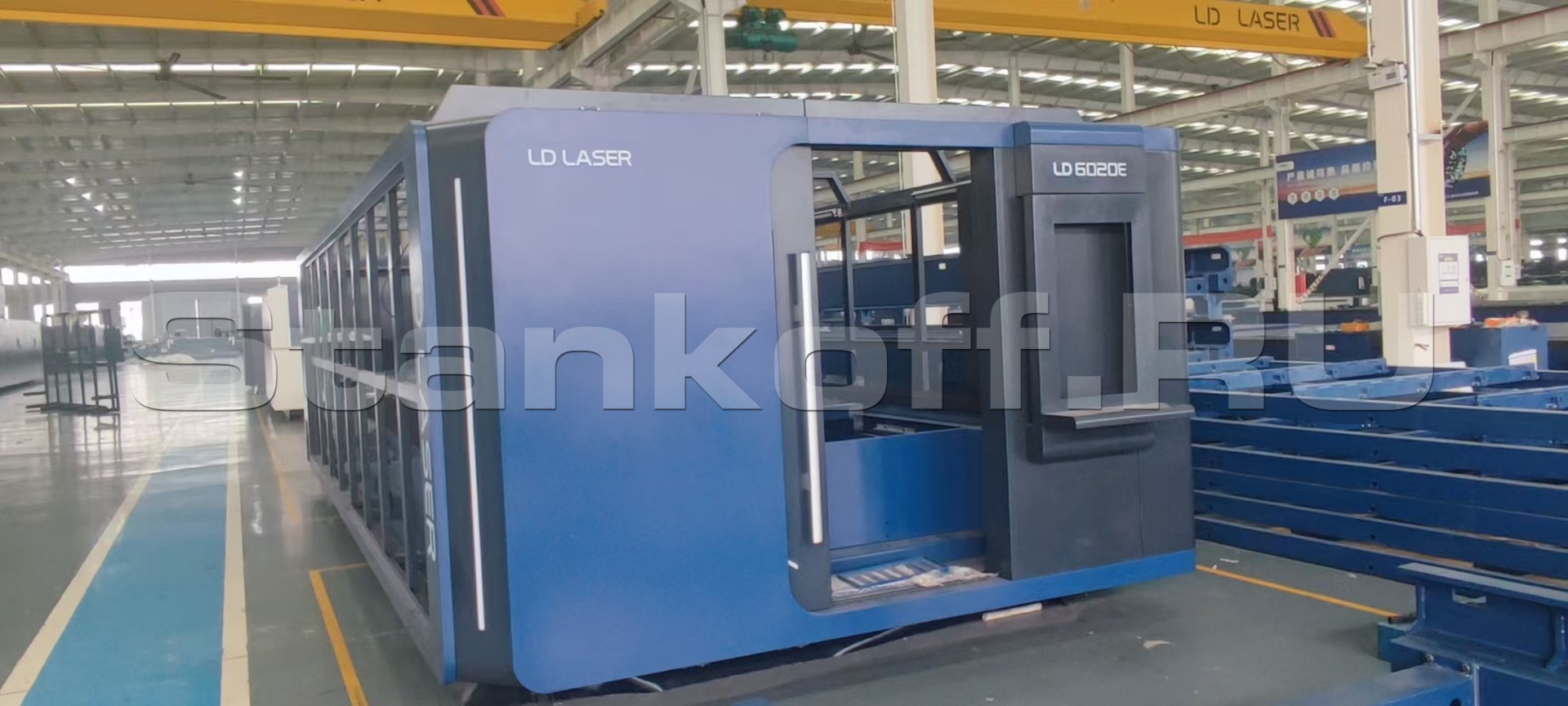

Защитная кабина
Защитная кабина обеспечивает безопасность работы и исключает загрязнение.

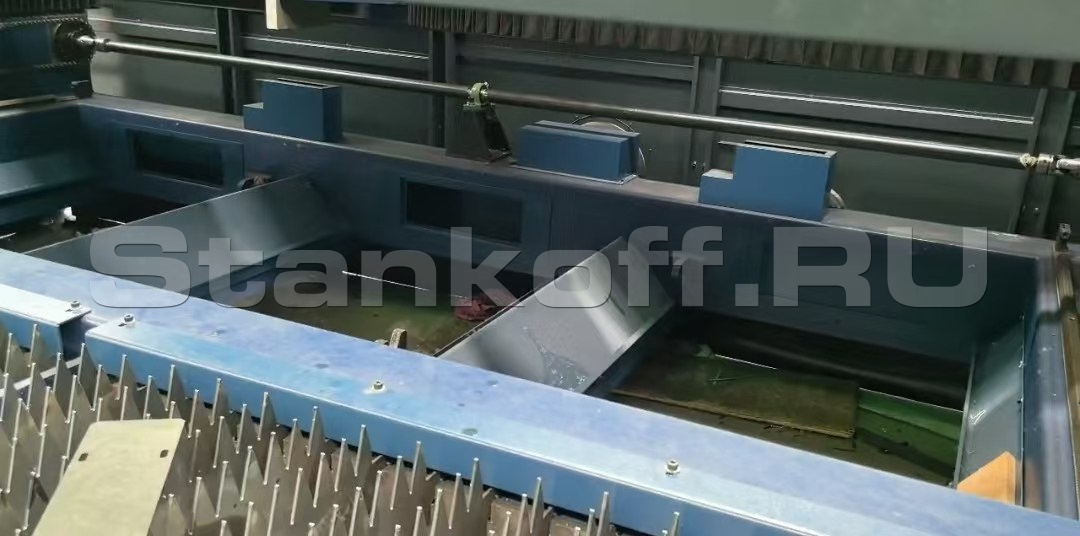

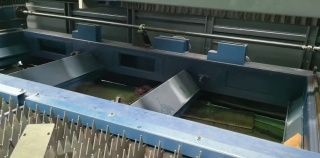

Тяжелая станина из листовой стали
Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.
Портал
Портал имеет сварную конструкцию и после первичного отжига подвергается грубой обработке для устранения внутренних напряжений, возникших в процессе сварки. Затем деталь проходит прецизионную обработку после вторичной вибрационной обработки, что эффективно снимает остаточные стрессы и значительно повышает стабильность станка. Такой подход к термо- и механообработке обеспечивает долговечность конструкции, высокую точность работы и улучшенные эксплуатационные характеристики.
Вытяжная система
Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

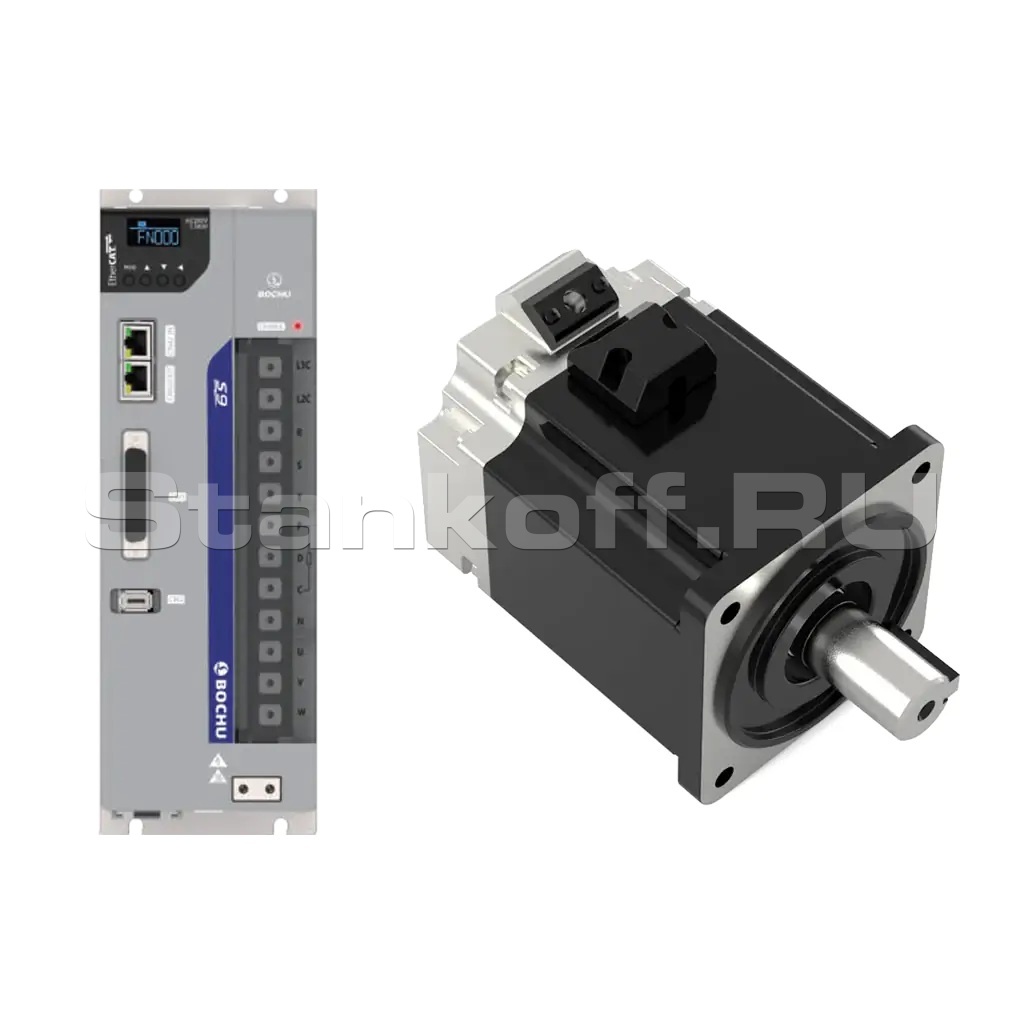

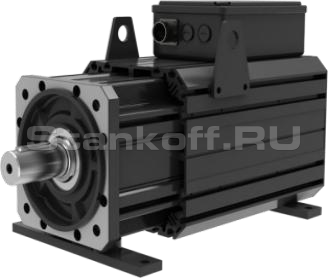

Серводвигатели BOCHU
Использование сервоприводов BOCHU существенно повышает производительность оборудования, удобство эксплуатации и устойчивость к окружающей среде, что позволяет клиентам работать с уверенностью (при условии контрактной конфигурации).

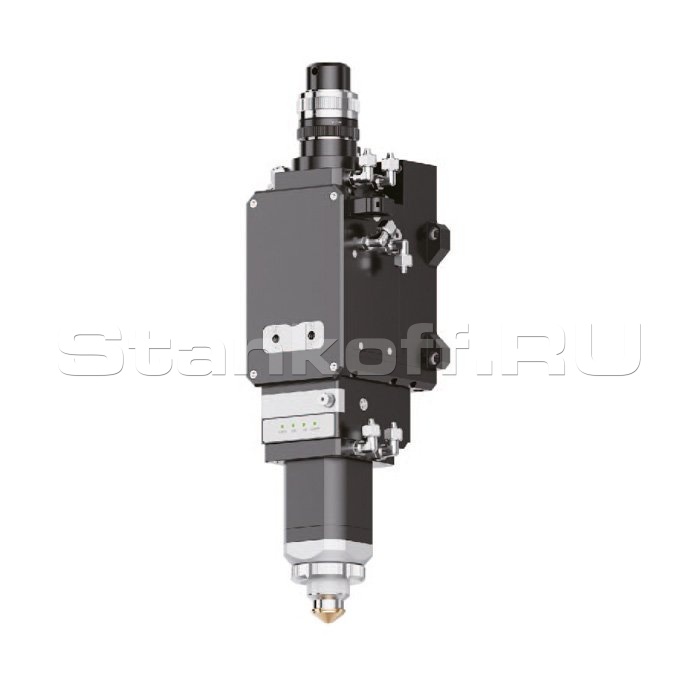

Режущая голова с автофокусом BOCI BLT442
BLT 442 — профессиональная лазерная голова для промышленной резки металлов. Сочетает интеллектуальные системы защиты, автоматизацию и высокую точность.

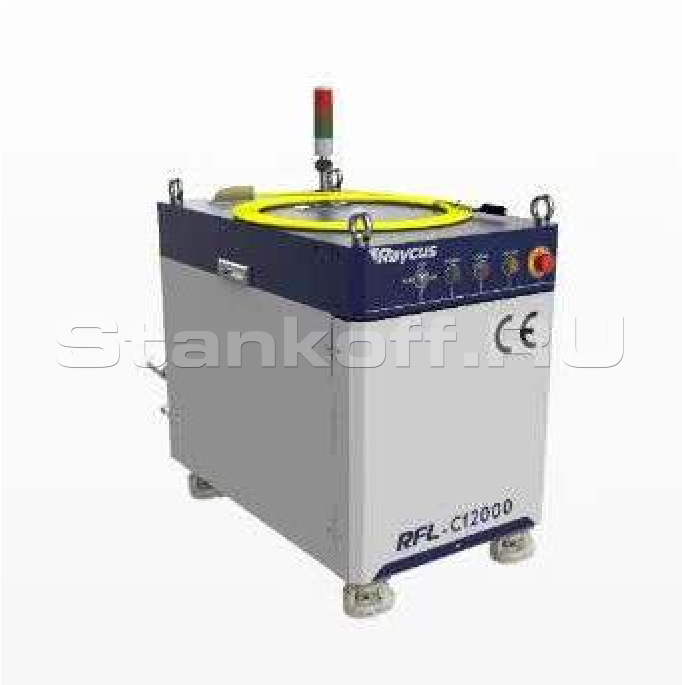

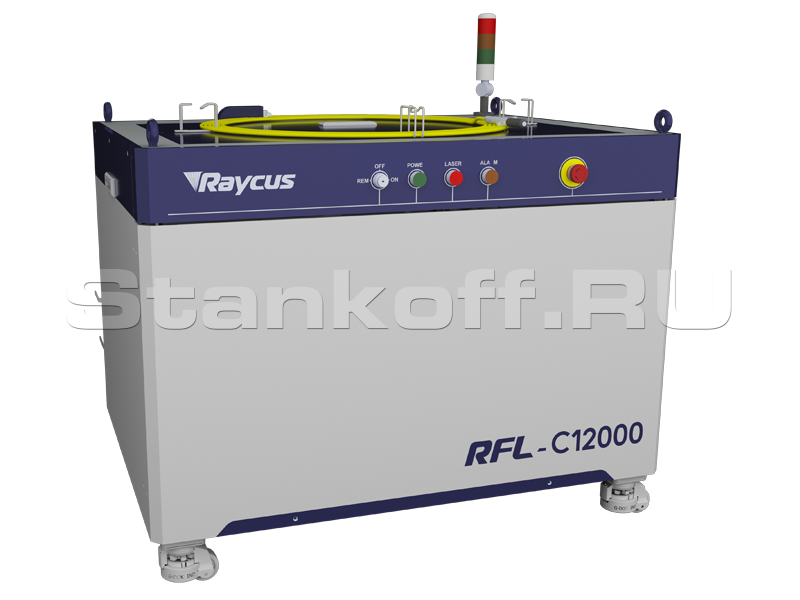

Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

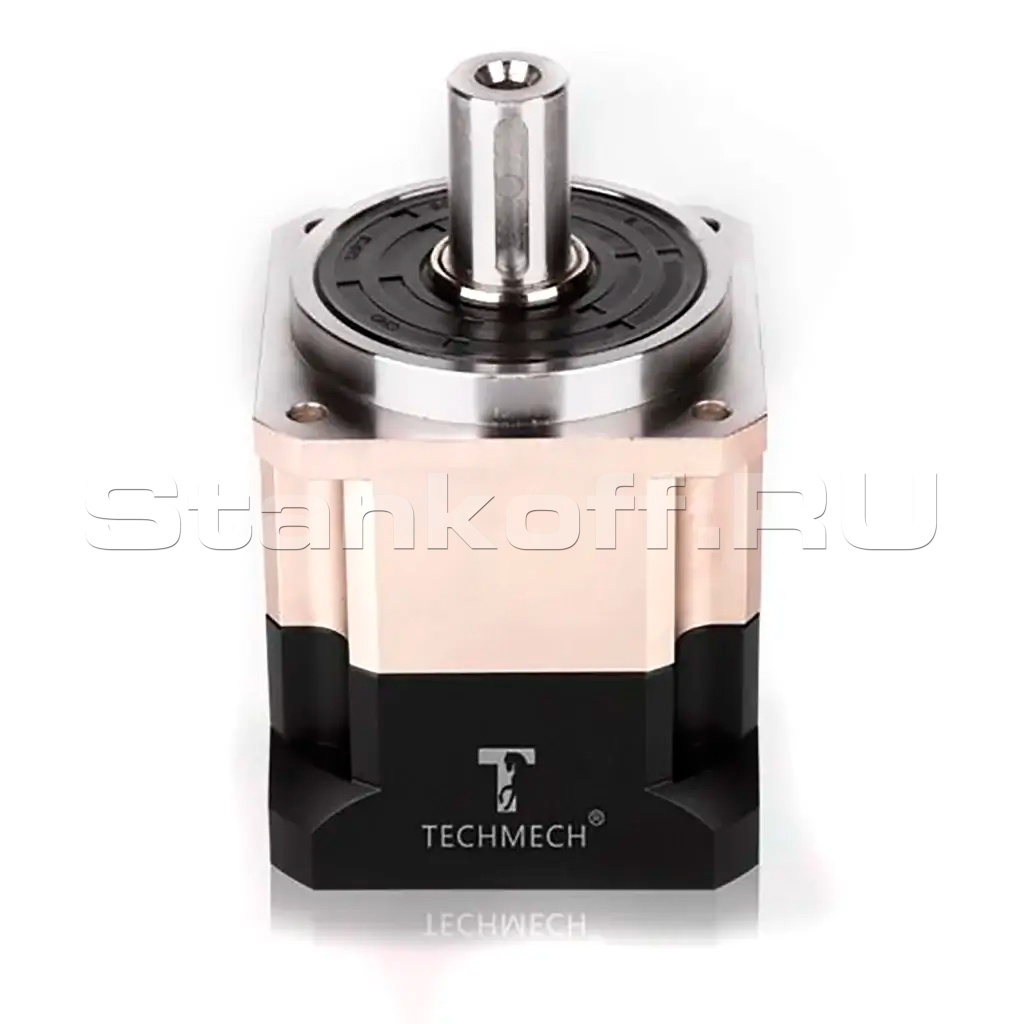

Редуктор TECHMECH
TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

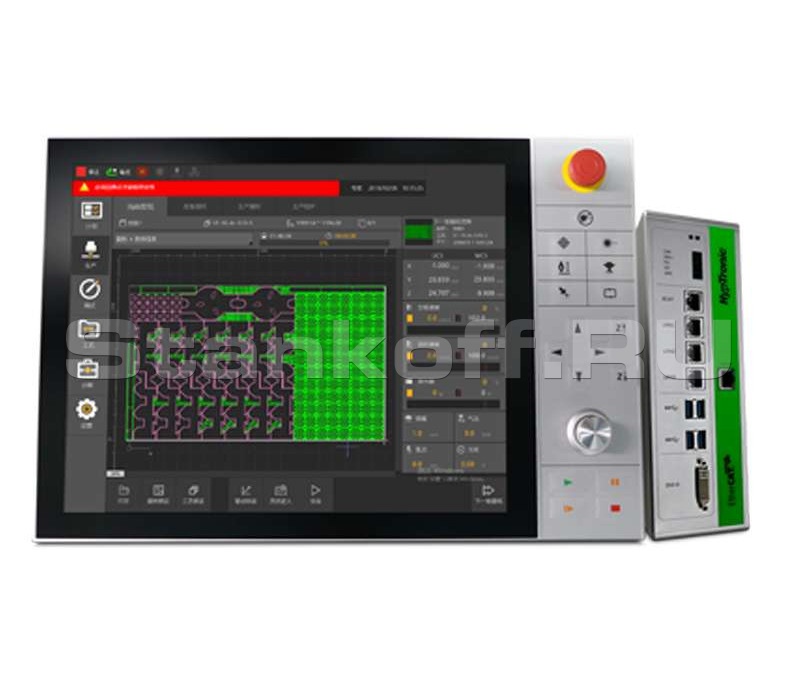

Система управления FSCUT 8000
Предназначена для оптоволоконных лазерных станков мощностью выше 8000 Вт. Стабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций.

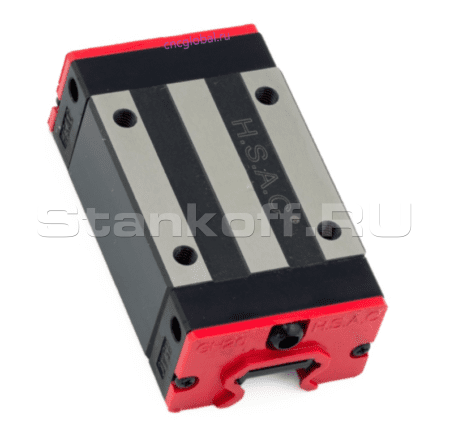

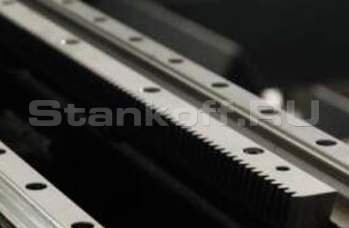

Линейные направляющие SHAC
Линейные направляющие SHAC от тайваньского производителя — это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.
Рейка TWEBOLUN
Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

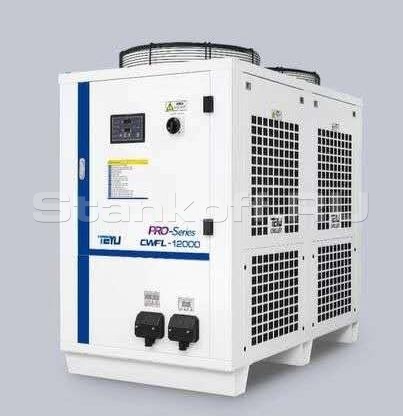

Чиллер S&A
Промышленные водяные чиллеры от компании S&A серии CWFL служат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

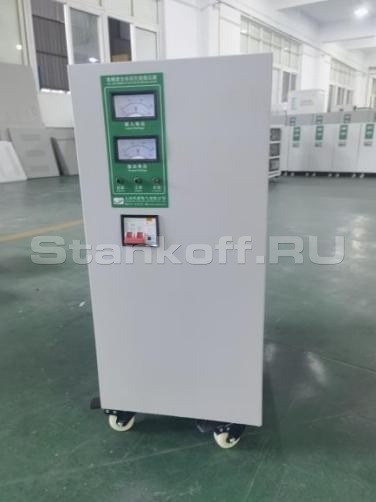

Стабилизатор напряжения
Мощность 100 кВа

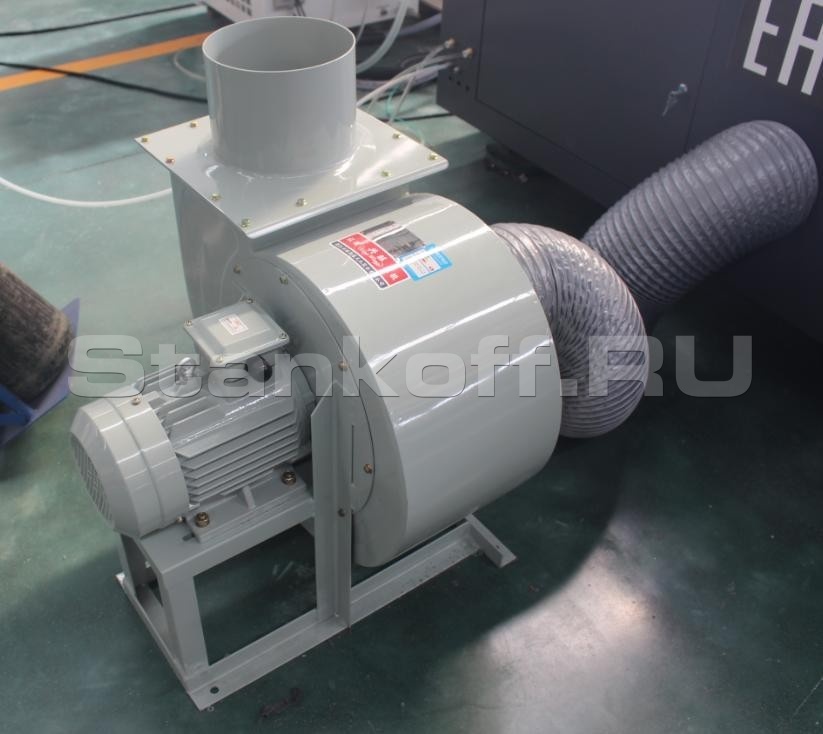

Вентилятор
Мощность 7,5 квт

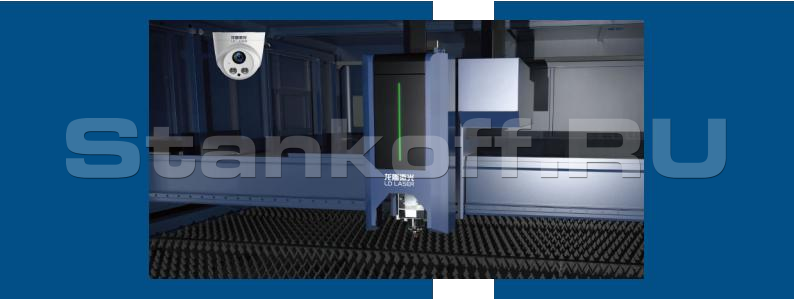

Камера с высоким разрешением
В кабине установлена камера с высоким разрешением, которую можно просматривать через внешний монитор и, таким образом, отслеживать процесс резки. Инфракрасное ночное видение обеспечивает круглосуточный мониторинг работы станка через панель управленияМощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
| Лазерный источник | |
| Мощность лазера, Вт | 12000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 2050 |
| Длина листа (Y), мм | 6050 |
| Ход по оси Х, мм | 2000 |
| Ход по оси Y, мм | 6000 |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 180 |
| Ускорение, G | 2 |
| Мощность сервоприводов по оси X, Вт | 1700 |
| Мощность сервоприводов по оси Yх2, Вт | 3900 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Точность позиционирования (X, Y, Z), мм | ±0,03 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,02 |
| Время смены столов, сек | 15-18 |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Мощность вытяжного вентилятора, кВт | 7,5 |
| Габаритные параметры | |
| Длина станка, мм | 15350 |
| Ширина станка, мм | 4050 |
| Высота станка, мм | 2400 |
| Вес нетто, кг | 14000 |
