| Режущая поворотная голова с автофокусом |
BOCI (Китай) |
| Рейка | TWEBOLUN (Тайвань) |
| Высокоточные направляющие | SHAC (Тайвань) |
| Серводвигатели | INOVANCE (Китай) |
| Редуктор | TECHMECH (Германия) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | FSCUT 4000E (Китай) |
| Водяное охлаждение - чиллер | S&A / TONGFEI (Китай) |
| Автоматическая смазка | LD LASER (Китай) |
| Пневматические компоненты | SMC (Япония) |
| Электрические компоненты | Schneider (Германия) |
| Вентилятор | 5,5 кВт |

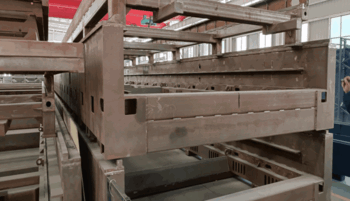

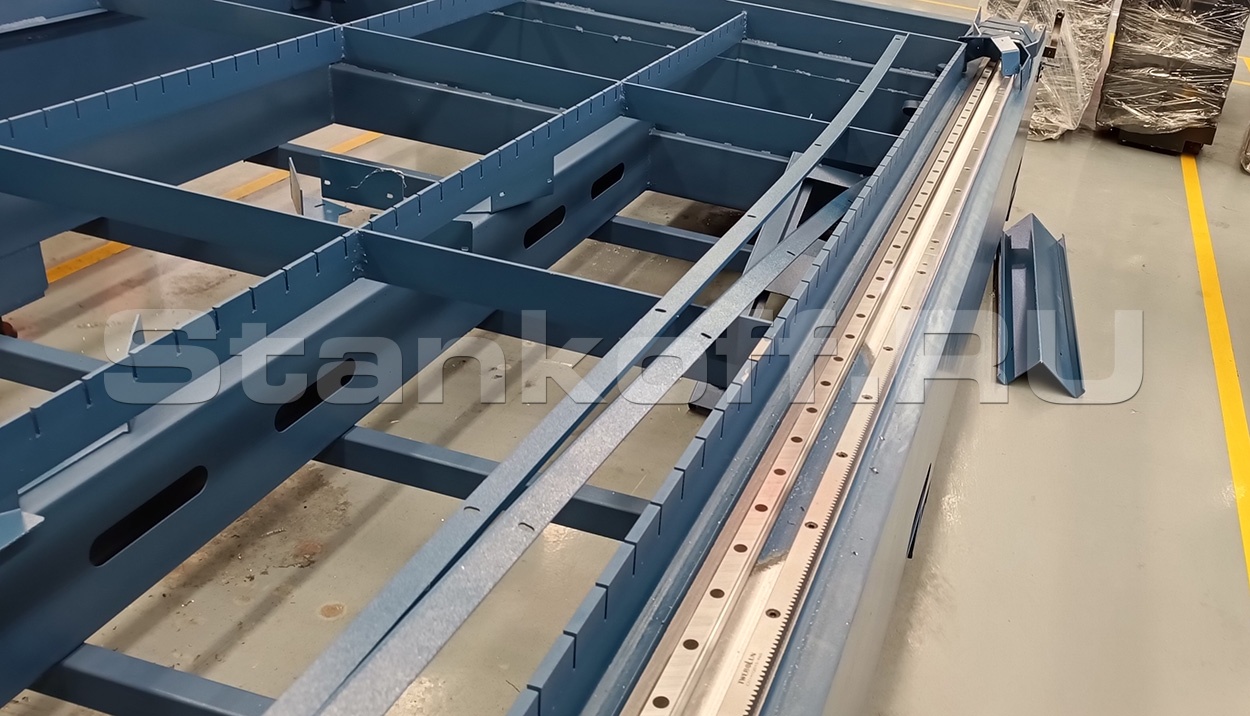

Тяжелая станина из листовой стали
Самостоятельное производство станины позволяет заводу контролировать качество на каждом этапе, делая их станки редкостью на рынке по надёжности и стабильности. Станина выполнена из высококачественной листовой стали и проходит высокотемпературный отжиг, повышающий её прочность, твердость и износостойкость. В отличие от трубчатых конструкций, листовая станина более жёсткая, устойчивая к вибрациям и обеспечивает точный и стабильный рез. Для повышения прочности и минимизации деформаций корпус усилен ребрами жёсткости и дополнительными перекладинами. Все элементы проходят полный цикл обработки на заводе: сварку, термообработку для снятия внутренних напряжений и покраску.

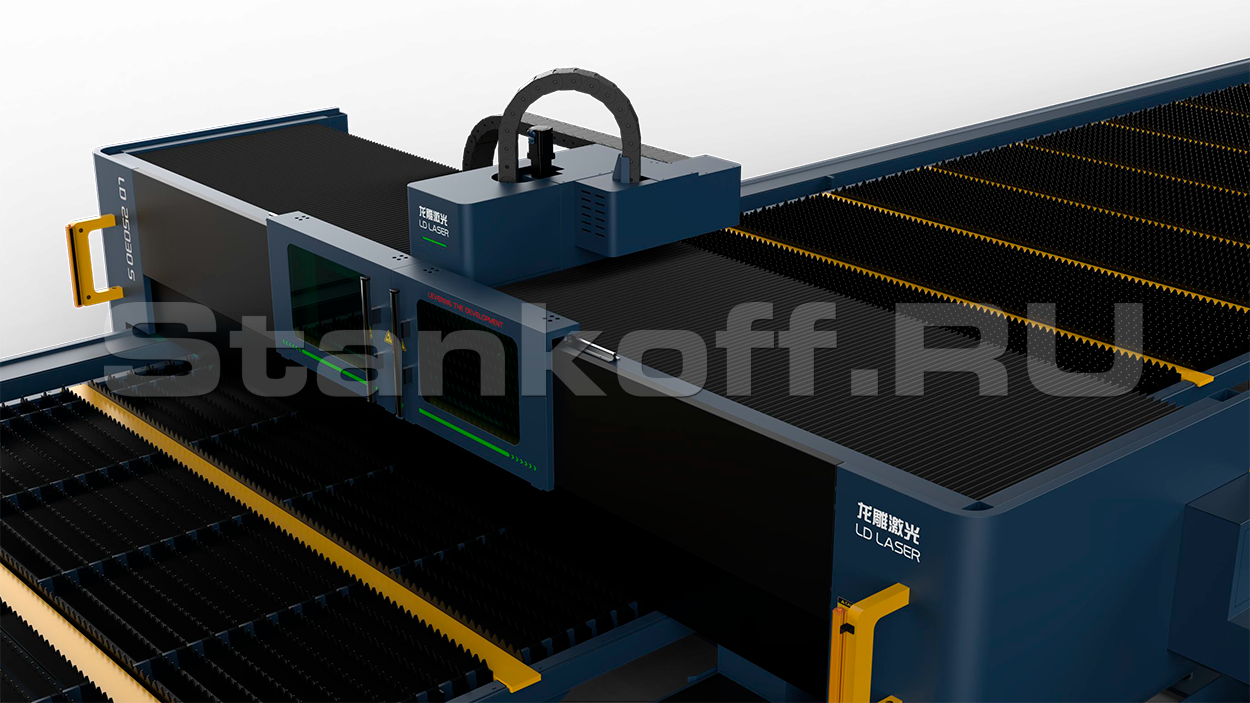

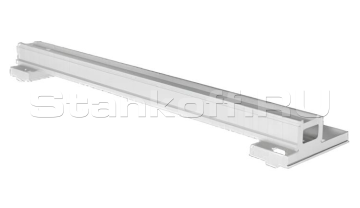

Стальной портал
Изготовленный из высокопрочной стали, портал отличается увеличенной жесткостью и минимальной деформацией даже при значительных нагрузках и динамических перемещениях. Повышенная жёсткость портала позволяет использовать сервоприводы на максимальных скоростях снижая общее время выполнения задач.

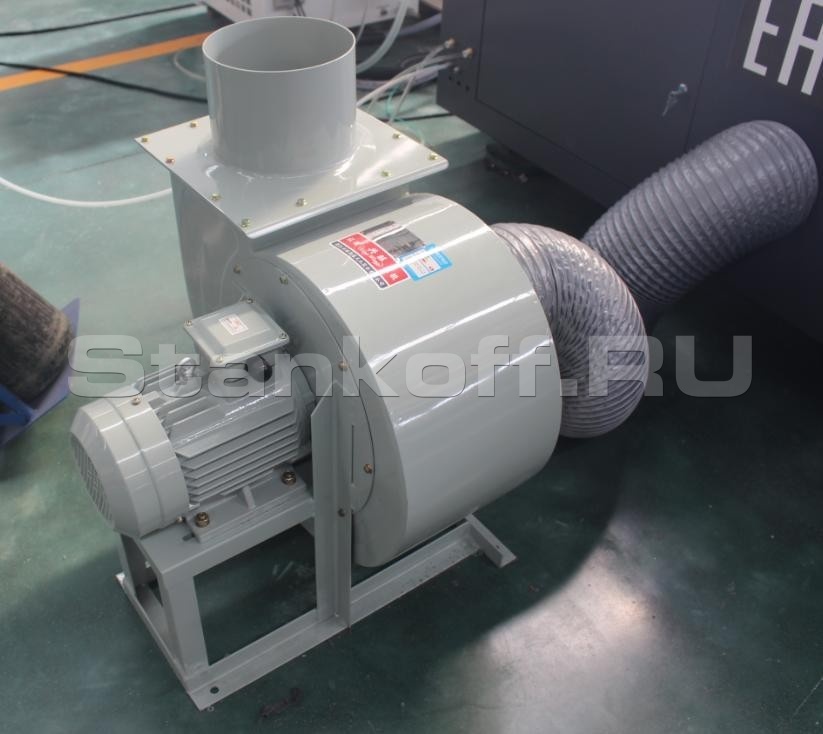

Вытяжная система
Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

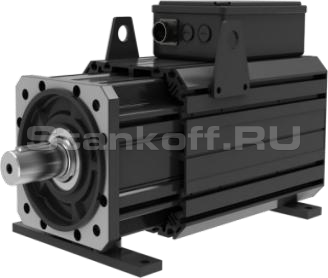

Серводвигатель INOVANCE
Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

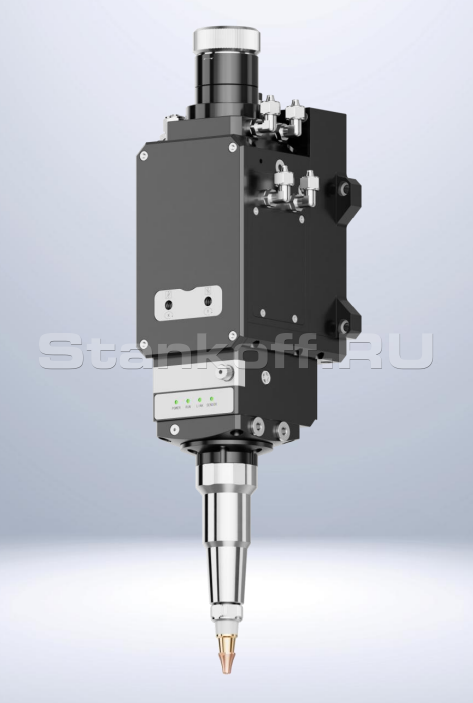

Поворотная режущая голова с автофокусом BOCI BLT 442T
BOCI BLT442T оснащена автоматической фокусировкой с замкнутым контуром, интеллектуальной защитой от столкновений, системой мониторинга загрязнения защитного окна, поддерживает наклонную резку до ±45°, а также позволяет быстро и удобно заменять оптику благодаря выдвижному дизайну. Встроенное водяное охлаждение обеспечивает стабильную работу при высокой нагрузке.
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

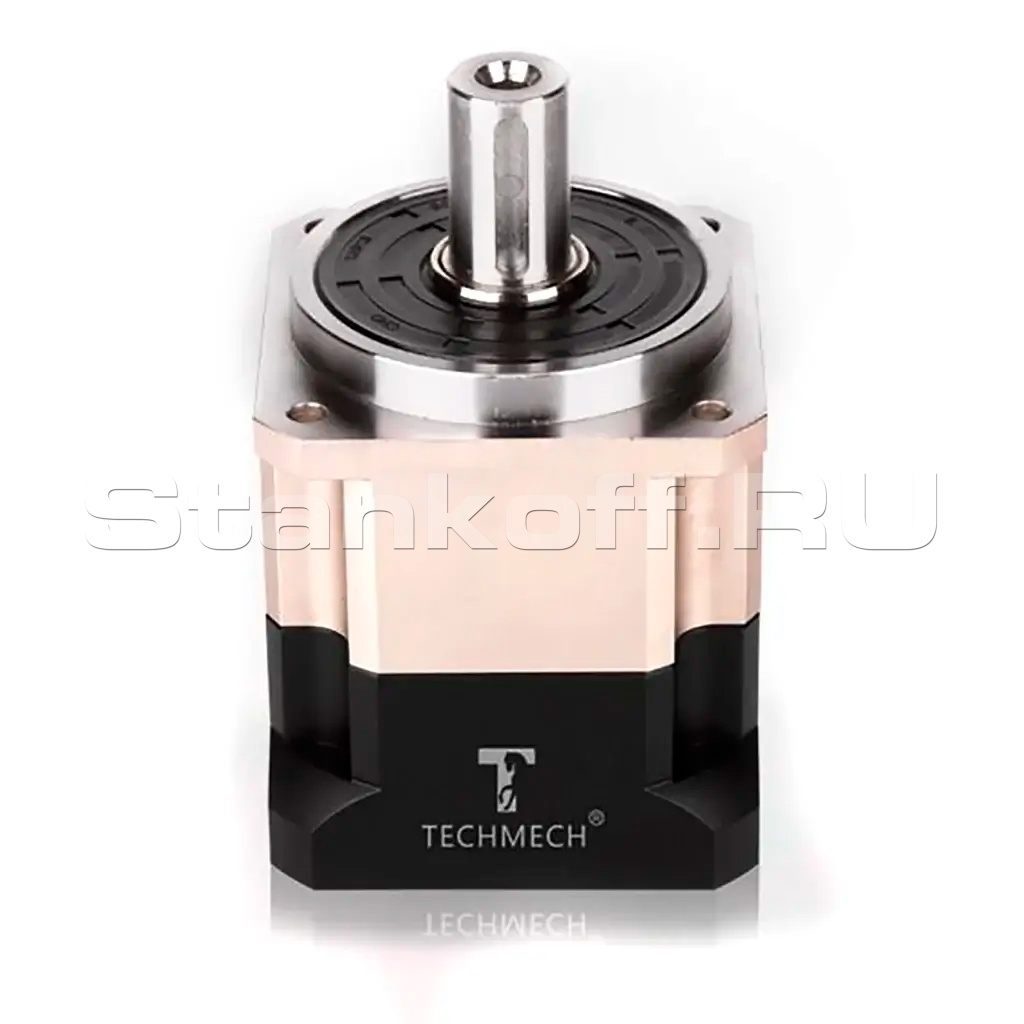

Редуктор TECHMECH
TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

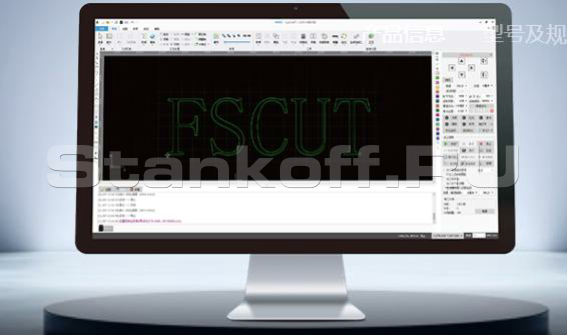

Система управления FSCUT 4000E
FSCUT4000E — современная система ЧПУ для волоконных лазерных станков мощностью от 1,5 до 8 кВт с архитектурой EtherCAT, обеспечивающей высокоскоростной обмен данными и точное управление движением осей и лазера. Контроллер поддерживает 3 оси, питание 24 VDC и управление через ПО CypCutE, позволяющее выполнять автоматическую раскладку (Nest), маркировку, многопозиционную обработку, высокоскоростное определение края и трехэтапный прожиг.

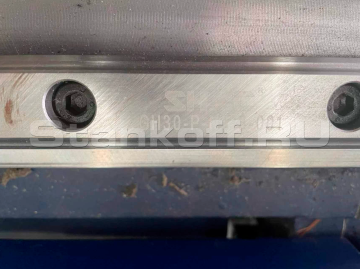

Линейные направляющие SHAC
Линейные направляющие SHAC от тайваньского производителя — это высокоточные направляющие на основе подшипников качения, обеспечивающие минимальное тепловыделение и долговременную устойчивость к деформациям. Они подходят для станков, где критически важна высокая точность обработки, особенно при работе с мелкими деталями и сложными вырезами. Направляющие SHAC обладают повышенной жёсткостью, плавностью хода и долговечностью, обеспечивая лёгкое перемещение рабочих инструментов. Их размеры полностью соответствуют аналогам Hiwin, что делает направляющие взаимозаменяемыми. Благодаря низкому коэффициенту трения, они обеспечивают плавный и стабильный ход, а также подходят не только для ЧПУ-станков, но и для автоматизированных систем.
Рейка TWEBOLUN
Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

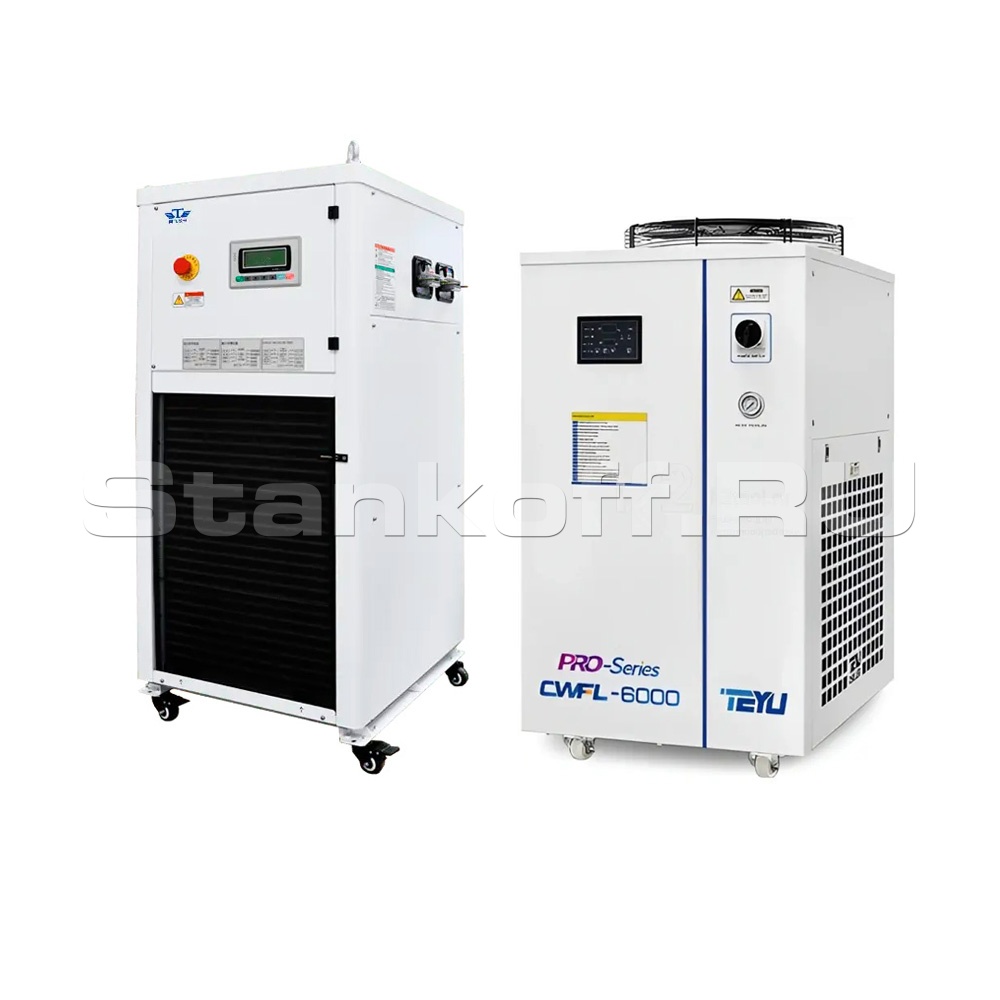

Чиллер S&A/TONGFEI
Автоматический чиллер 6кВт для охлаждения излучателей лазерных станков.
Вентилятор
Мощность 5,5 квт

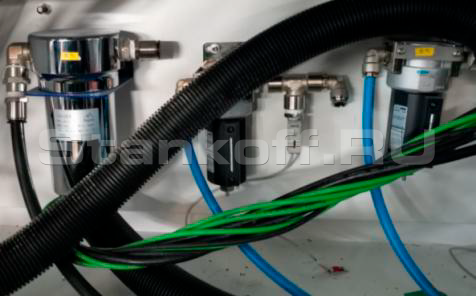

Пропорциональный клапан SMC
Японский пропорциональный клапан SMC и электромагнитный клапан. Три воздушных канала: для кислорода, сжатого воздуха и азота. Сигнализация давления воздуха Тройная фильтрация, отсутствие пыли и загрязнений в газе, эффективная защита лазерной головки и лазера во время работы.

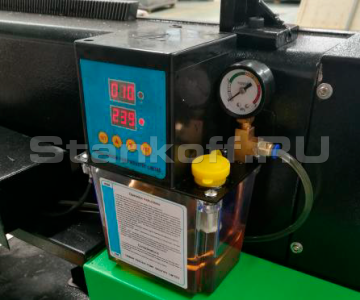

Система автоматической смазки
Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки направляющих, шестерни-рейки и других подвижных элементов. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

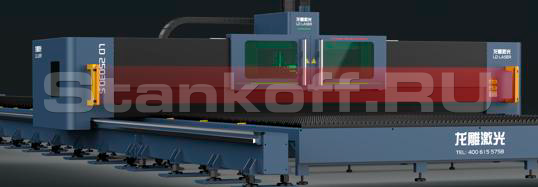

Защитная кабина портала
Портал находится внутри закрытой кабины, обеспечивая защиту оператора от лазерного излучения и продуктов горения, обеспечивая безопасность производства.
Лазерные датчики для защиты персонала
Останавливают работу станка при попадании посторонних предметов в зону работы портала.Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

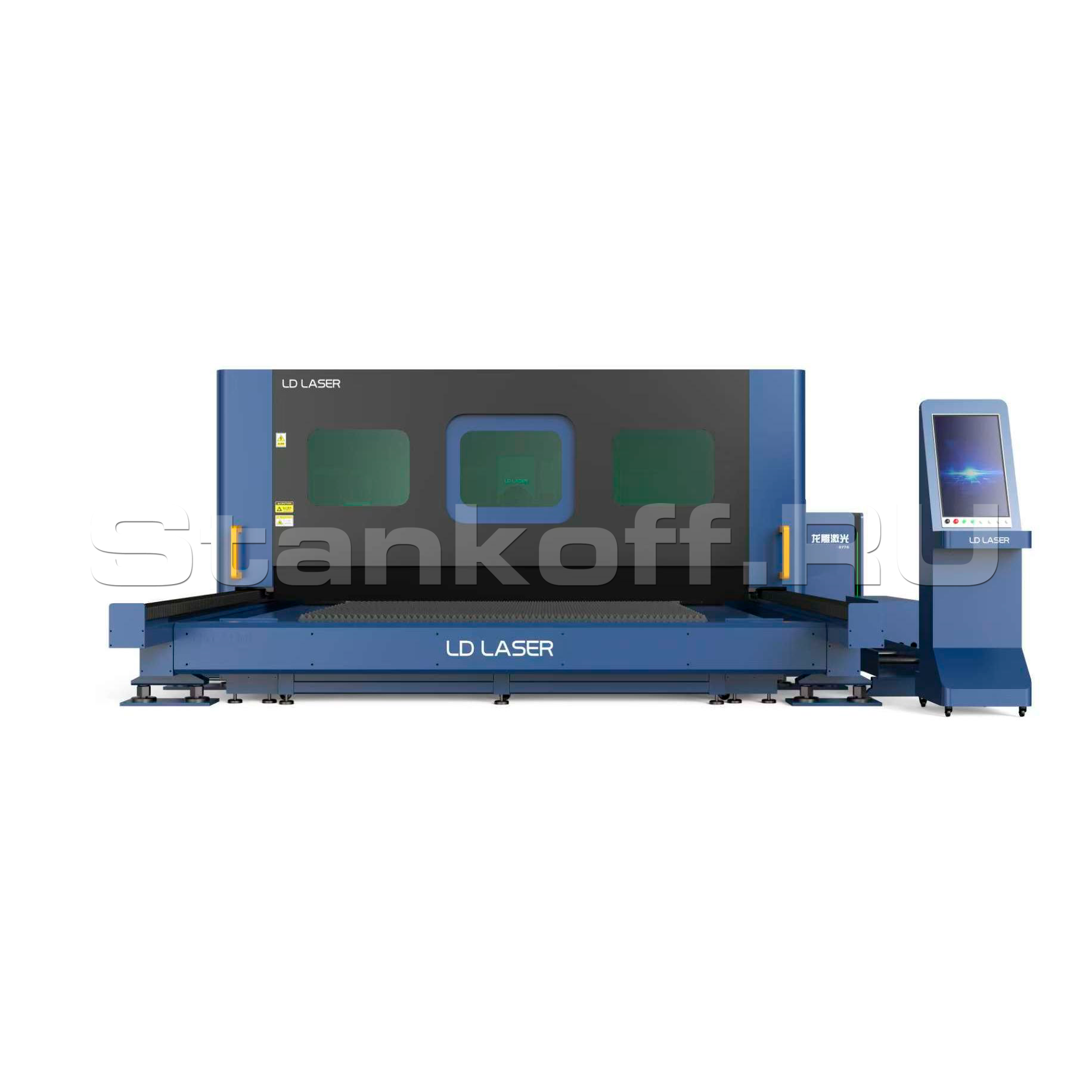

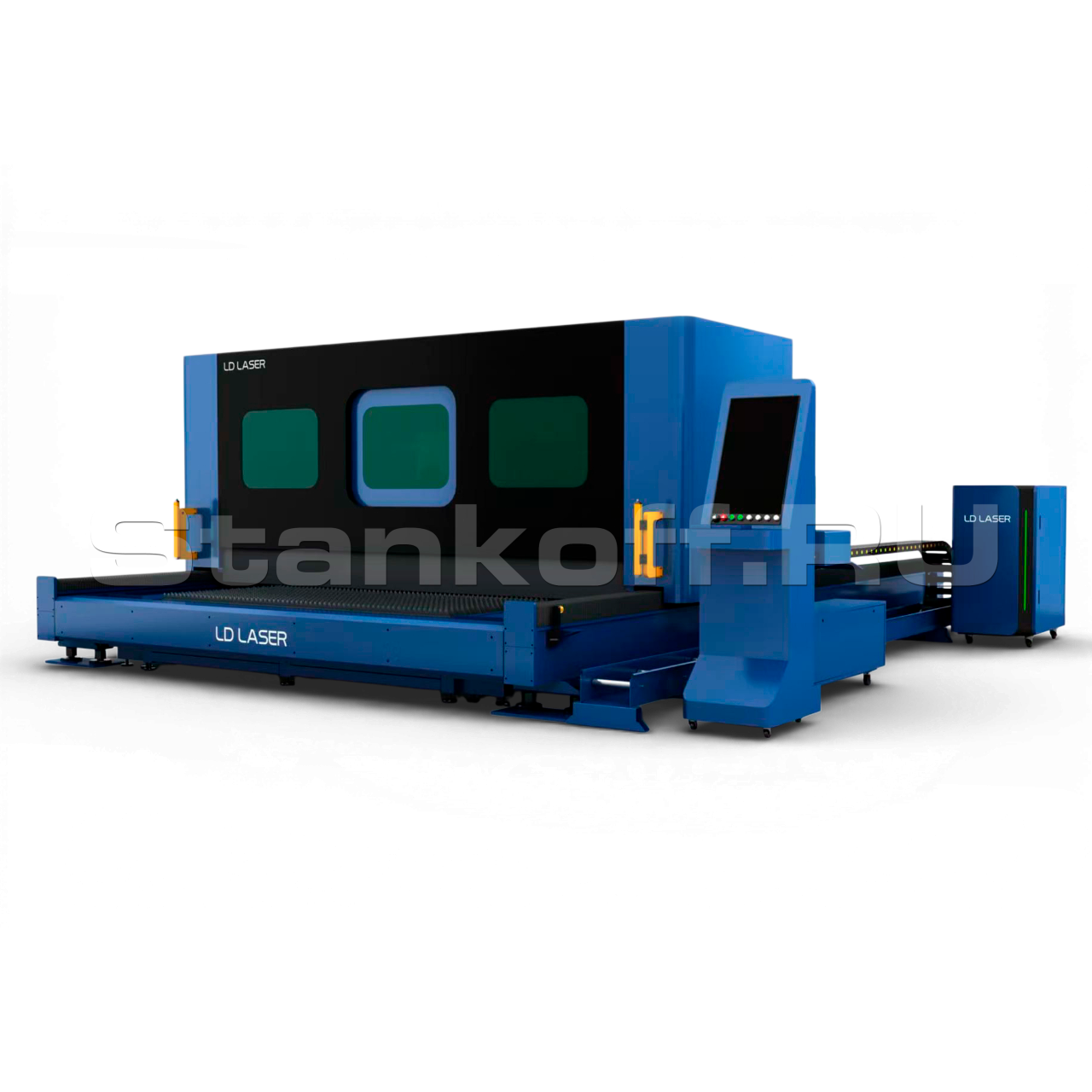

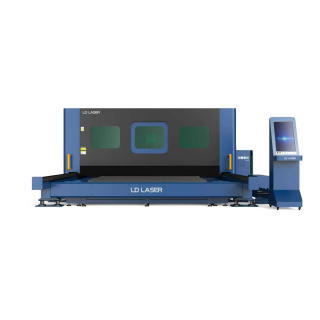

Производитель:
LD LASER
Родина бренда: Китай
| Лазерный источник | |
| Мощность лазера, Вт | 6000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 2500 |
| Длина листа (Y), мм | 8000 |
| Размер рабочей области, мм | 8050 x 2550 |
| Максимальная нагрузка на стол, кг | 6500 |
| Ход по оси Х, мм | 2500 |
| Ход по оси Y, мм | 8000 |
| Ход по оси Z, мм | 350 |
| Исполнение | |
| Тип станины | Листовая |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 120 |
| Ускорение, G | 1,2 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Yх2, Вт | 2900 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Точность позиционирования (X, Y, Z), мм | ±0,05 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,03 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | Cypcut (FSCUT 4000 E) |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Мощность вытяжного вентилятора, кВт | 5,5 |
| Габаритные параметры | |
| Длина станка, мм | 10365 |
| Ширина станка, мм | 4626 |
| Высота станка, мм | 1780 |
| Вес нетто, кг | 9900 |
