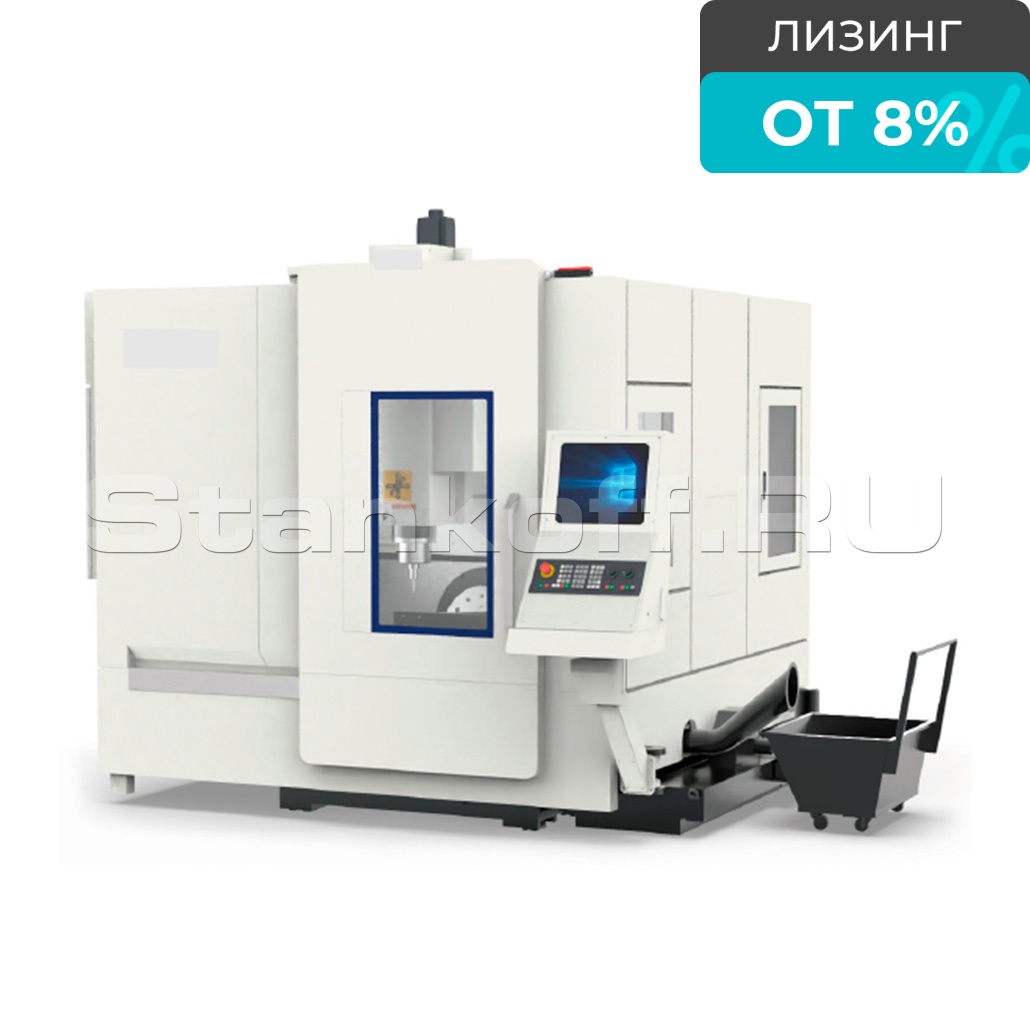

Пятиосевой вертикально-фрезерный обрабатывающий центр с ЧПУ HITIC PLWZ-400B/Siemens

Name: Пятиосевой вертикально-фрезерный обрабатывающий центр с ЧПУ HITIC PLWZ-400B/Siemens
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Высокоточный пятиосевой вертикальный обрабатывающий центр с ЧПУ с одновременной интерполяцией по осям X, Y, Z, A и C. Выполняет фрезерование, сверление, растачивание и нарезание резьбы. Подходит для обработки деталей из алюминия, стали и меди. Используется в автомобильной, аэрокосмической и медицинской промышленности, а также при производстве штампов, пресс-форм и машинных компонентов. Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z.

Комплектующие

Система ЧПУ	SIEMENS ONE (Германия)
Серводвигатели	SIEMENS (Германия)
Шарико-винтовая передача	HIWIN/IPIRANGA/THK (Тайвань/Испания/Япония)
Подшипник	NSK (Япония)
Система смазки	Baotn (Китай)
Линейные направляющие	HIWIN/THK (Тайвань/Япония)
Система охлаждения шпинделя	Китай
Гидравлические компоненты	Китай
Конвейер для стружки	Китай
Пневматический компонент	SMC/AIR TAC (Япония/Тайвань, Китай)
Электрические компоненты	Schneider (Франция)
Редуктор	MOTOREDUCER (Франция)

Конструктивные особенности

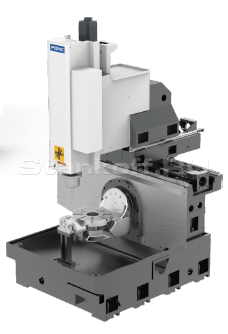

Чугунная станина

Станина станка из чугуна обладает отличными амортизирующими свойствами и высокой устойчивостью. Отливка термообрабатывается для снятия напряжений, а детали укреплены усиливающими пластинами. Для гравитационной стабилизации предусмотрены два ряда опор.Рабочий стол закреплен на двух опорах и выполняет наклонно-поворотные движения по осям А и С.

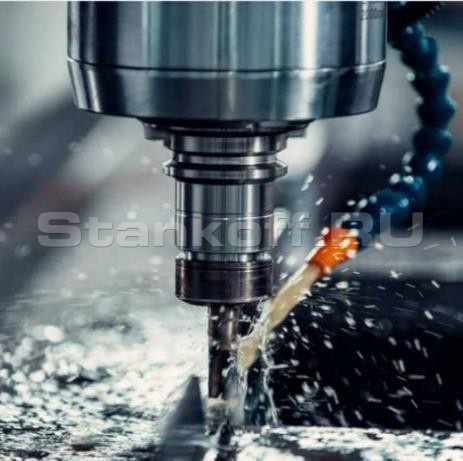

Шпиндель

Высокопроизводительный шпиндельный узел надежен и универсален. Он обеспечивает высокий крутящий момент для разных материалов. Симметричный конус BT-40 гарантирует устойчивость и баланс при высоких скоростях, а высокая статическая жесткость обеспечивает точную обработку.

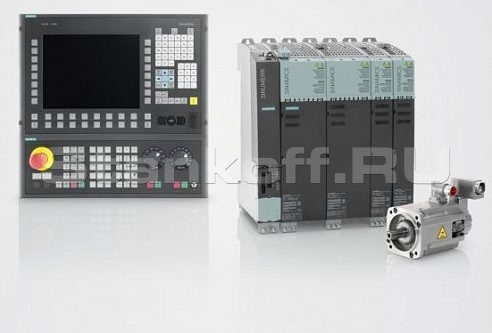

Система ЧПУ SINUMERIK ONE

одульная, открытая и гибкая платформа управления, подходящая для токарной и фрезерной обработки, сверления, шлифования, лазерной резки, вырубки, штамповки, обработки дерева и стекла, а также для автоматических линий, делительно-поворотных станков и погрузочно-разгрузочных работ в массовом и единичном производстве. Цифровая система обеспечивает высокую гибкость для сложных многоосевых задач, интегрированные функции безопасности (SINUMERIK Safety Integrated) и поддержку проверенного ПО, включая Shop Mill, Shop Turn и MCIS.

Дополнительные опции

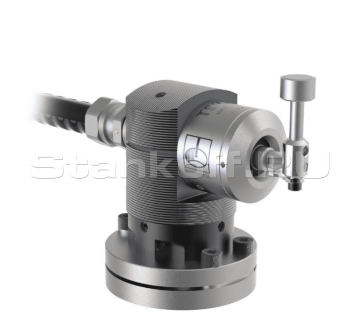

Контактный датчик TS27R

Контактный датчик TS27R компании Renishaw — компактная 3D-система наладки инструмента с кабельной передачей сигналов, предназначенная для быстрого измерения длины и диаметра инструментов, а также для обнаружения их поломки.

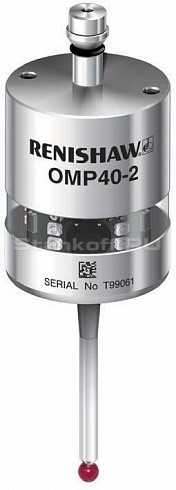

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.

Комплектация

Вертикально-фрезерный обрабатывающий центр PLWZ400B в сборе;
Система ЧПУ Siemens ONE PPU1740 + SHOPMILL;
Русифицированный интерфейс системы ЧПУ;
Переносной ручной пульт оператора с маховичком (MPG);
USB, RS-232 и Ethernet (LAN) порты;
Жесткое нарезание резьбы метчиком;
Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300;
Серводвигатели осей X/Y/Z производства Siemens (Германия);
Система охлаждения шпинделя с охладителем масла (чиллер);
Автоматическая централизованная система смазки компонентов станка;
Обдув конуса шпинделя воздухом во время цикла смены инструмента;
Система подачи СОЖ в зону резания с возможность подачи СОЖ через форсунки на торце шпинделя;
Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя;
Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка;
Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z;
Теплообменное устройство электрошкафа;
Трансформатор;
Трехцветная сигнальная лампа индикации состояния оборудования;
Освещение рабочей зоны (по 1 лампе слева и справ в рабочей зоне, всего 2 лампы);
Пистолет для обдува воздухом;
Пистолет СОЖ;
Комплект инструментов для обслуживания оборудования с ящиком;
Комплект болтов и опор для установки оборудования;
Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.);
Стружкоуборочный конвейер цепного типа с тележкой для стружки;
Инструментальный магазин на 30 позиций;
Руководство по эксплуатации на русском языке.

Перемещения
X ось, мм	800
Y ось, мм	360
Z ось, мм	400
Расстояние от торца шпинделя до поверхности стола, мм	150 - 550
Рабочий стол
Размеры, мм	Ø 400
Грузоподъемность (горизонтально/вертикально), кг	200/160
Количество Т-пазов, шт	8
Ширина Т-пазов, мм	14
Угол наклона, °	±110
Угол поворота, °	±360
Индексация, °	0,001
Точность позиционирования, сек	±10
Точность повторного позиционирования, сек	±5
Мощность сервопривода А/С, кВт	3,14/2,3
Максимальный крутящий момент А/С, Нм	61/35
Скорость вращения, об/мин	30/40
Шпиндель
Макс. скорость, об/мин	15 000
Тип установки	Вертикальный
Тип привода	Direct-type
Конус	BT40
Подачи
Ускоренная подача по осям X/Y/Z, м/мин	36 / 36 / 36
Диапазоны рабочих подач, мм/мин	1-10 000
Точность позиционирования, мм	0,008
Точность повторного позиционирования, мм	0,005
Мощность сервоприводов по осям X/Y/Z, кВт	3,14 / 3,14 / 3,14
Крутящий момент сервоприводов по осям X/Y/Z, Нм	60 / 60 / 60
Скорость вращения сервоприводов по осям X/Y/Z, Нм	3000 / 3000 / 3000
Мощность шпинделя (S1/S6), кВт	14 / 23,8
Крутящий момент шпинделя (S1/S6), Нм	89 / 151
Скорость вращения шпинделя, об/мин	12 000
Инструментальный магазин
Тип	Дисковый
Конус	BT40
Количество позиций, шт	30
Макс. диаметр инструмента (занятые/свободные ячейки), мм	75 / 150
Макс. длина инструмента (при занятых ячейках), мм	300
Макс. вес инструмента (при занятых ячейках), кг	8
Время смены инструмента, сек	2
Требования к питанию
Полная мощность трансформатора, КВа	10
Давление воздуха, МПа	0,6-0,9
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность привода, кВт	0,75
Тип системы	Водоструйная внешняя
Детали защиты
Рабочая зона	Закрытая кабинетная защита
Направляющие	Телескопическая защита
Электропитание
Напряжение, В	3Ф 380
Частота, Гц	50
Габаритные размеры
Длина, мм	3 650
Ширина, мм	2 800
Высота, мм	2 900
Вес, кг	7 800
