Вертикальный обрабатывающий центр SVD-1160

Name: Вертикальный обрабатывающий центр SVD-1160
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Альберт Шайхуллин

+7 995 888-07-13

Хотите мы Вам перезвоним?

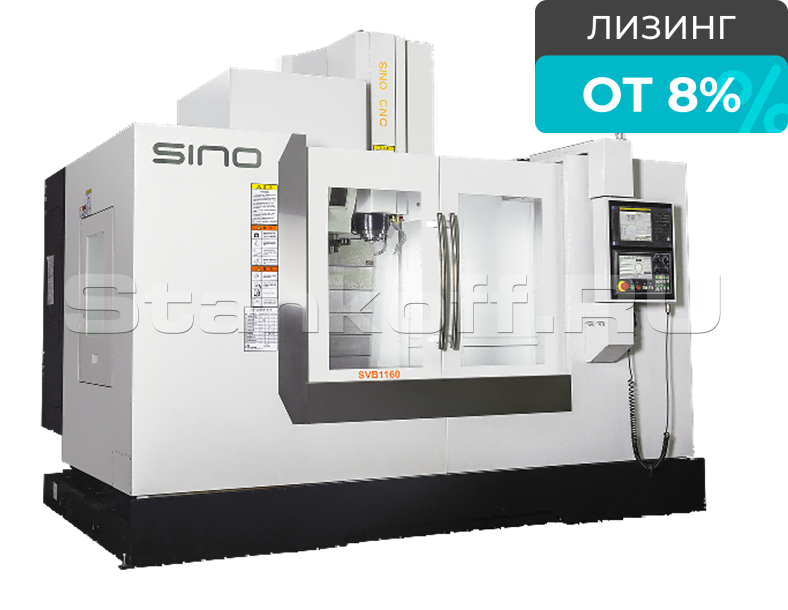

Вертикальный обрабатывающий центр SVD-1160 благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.

Конструктивные особенности

Станина

Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.

Направляющие

Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / THK (Япония) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.

ШВП

ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / HIWIN (Япония).

Подшипники

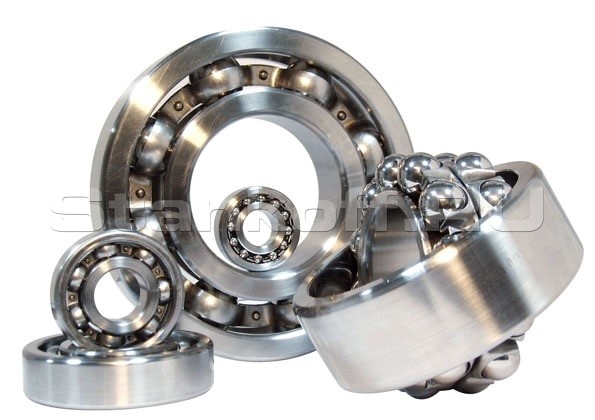

В шпинделях станков Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.

Система быстрых осевых перемещений

Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.

Шпиндель

Шпиндель станка изготовлен профессиональным производителем KENTURN(Тайвань) / ROYAL(Тайвань) / VYUCHENG(Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония).

Система автоматической смены инструмента

Стандартная вместимость инструментального магазина станка составляет 24 позиций и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.

Система охлаждения
Станок оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.
Пневматическая система
Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика станка), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.

Система управления ЧПУ Fanuc 0i-F Plus

ЧПУ FANUC 0i-MF Plus (type 1) обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:

Объём памяти 2Мб;
Количество УП для хранения в памяти ЧПУ – 1000 шт.;
Интеллектуальный контроль контура I (AICC I);
Средства кастомизации интерфейса (FANUC Picture);
Динамический графический дисплей;
Графическое руководство по ручной привязке инструмента;
Функция отработки кадров УП путем вращения маховика.

Диаграмма «Мощность – крутящий момент»

Инструментальная схема

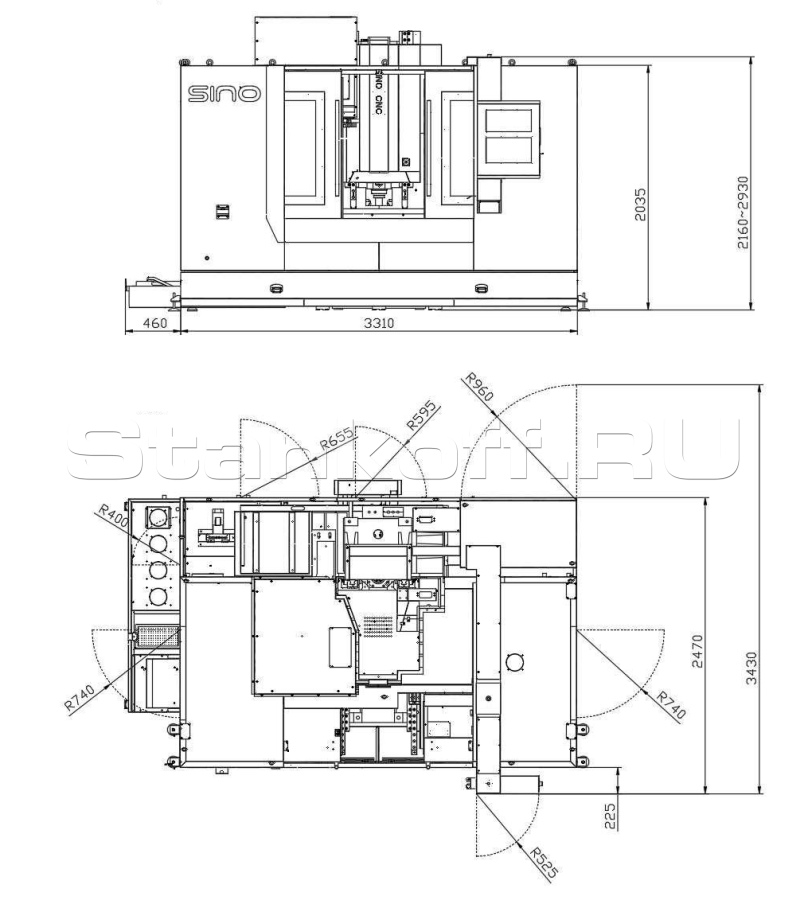

Габариты станка

Дополнительные опции

Поворотный стол GSA+ (Тайвань)

Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях.

Стандартная комплектация

Система ЧПУ FANUC 0I MF PLUS (type 1) +10,4” LCD + Manual Guide i;
Линейные направляющие качения роликового типа;
Конус шпинделя ВТ-40;
Магазин инструментов на 24 позиций;
Теплообменник электрошкафа;
Централизованная автоматическая система смазки направляющих и ШВП;
Система подачи СОЖ;
Сопла на торце шпинделя для подачи СОЖ;
Сепаратор масла от СОЖ;
Полностью закрытая рабочая зона;
Автоматическая система выключения М30;
Ленточный конвейер для удаления стружки с баком;
Подача СОЖ через шпиндель 20 бар;
Охлаждение масла шпинделя;
Функция жесткого нарезания резьбы;
Обдув шпинделя;
Ручной переносной пульт управления перемещениями станка;
Пистолет для обдува сжатым воздухом;
Пистолет СОЖ;
Комплект инструмента для монтажа станка;
Техническая документация на русском языке.

Размер стола, мм	600х1360
Ширина Т-образного паза, мм	18
Количество Т-образных пазов, шт.	5
Расстояние между Т-образными пазами, мм	100
Максимальная допустимая нагрузка на стол, кг	900
Тип передачи	прямой
Мощность привода шпинделя, кВт	11/15
Частота вращения шпинделя, об/мин	12000
Конус шпинделя	BT-40
Расстояние от торца шпинделя до стола, мм	150 – 770
Тип штревеля	MSA403 P40T-1
Перемещение по оси Х, мм	1160
Перемещение по оси Y, мм	620
Перемещение по оси Z, мм	620
Ускоренное перемещение по оси X, м/мин	36
Ускоренное перемещение по оси Y, м/мин	36
Ускоренное перемещение по оси Z, м/мин	24
Мощность двигателя по осям Х / Y / Z, кВт	3 / 3 / 3
Максимальная скорость подачи, мм/мин	12000
Тип магазина	Рука
Количество инструментов, позиций	24
Максимальный диаметр инструмента без соседних инструментов, мм	Ø78 / Ø120
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Скорость смены инструмента, сек	2,5
Точность позиционирования, мм	±0,008
Повторяемость, мм	±0,004
Потребляемая мощность, кВА	25
Система ЧПУ	FANUC
Габариты станка (ДхШхВ), мм	3770х2500х2930
Масса станка, кг	8700
