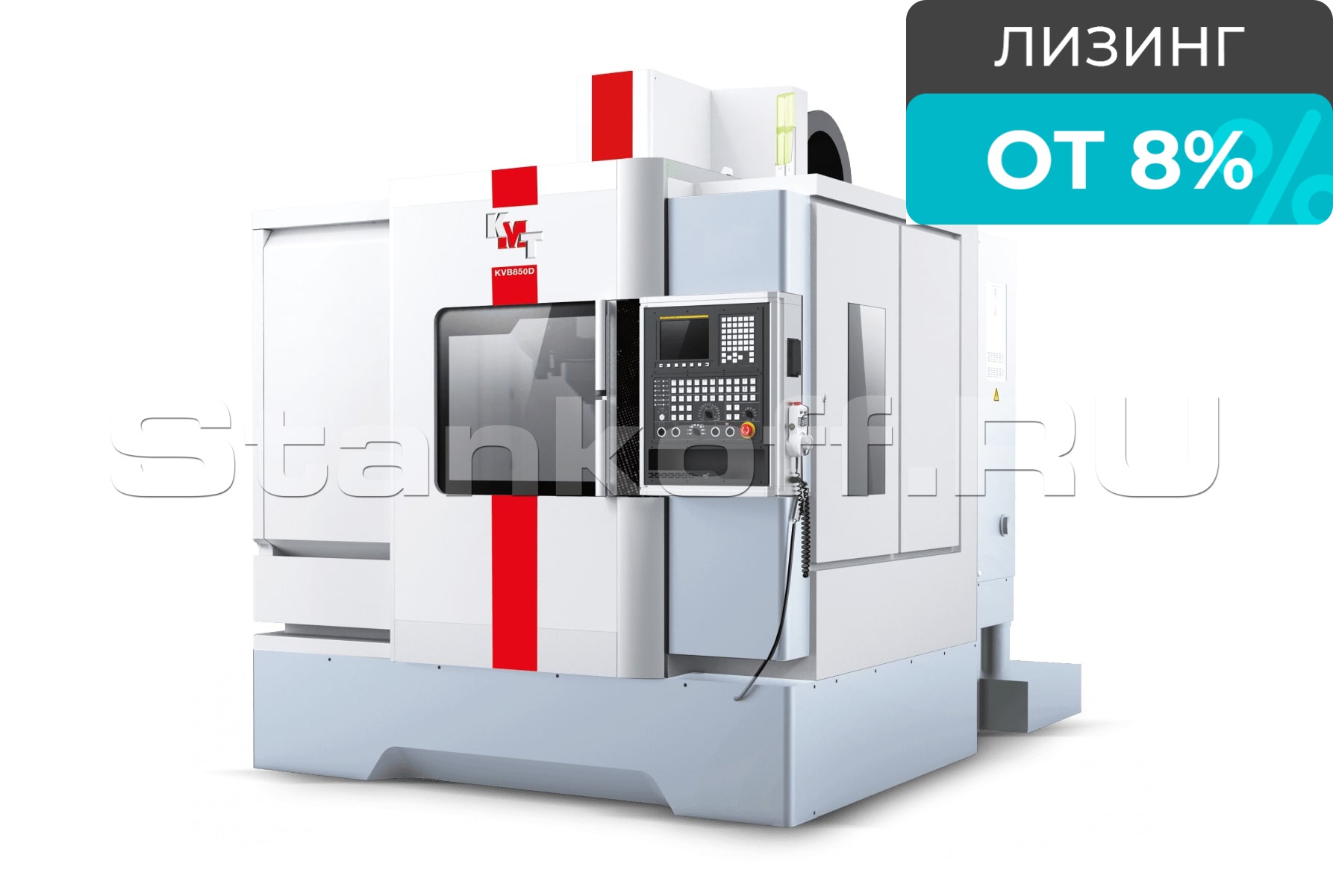

Вертикальный обрабатывающий центр KVB 1500

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Вертикальный обрабатывающий центр KVB-D с направляющими скольжения применяется при тяжелых режимах резания при обработке жаропрочных сплавов, легированных сталей, титана. Позволяет проводить комплексную обработку сложных деталей с разных сторон без их перебазирования и имеет автоматическую смену инструмента. Металлообрабатывающее оборудование такого типа используется для обработки корпусных заготовок.

Конструктивные особенности


Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибраций при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

Система ЧПУ FANUC OI-MD (Япония)

Система ЧПУ FANUC - самая распространённая в мире система и является одной из самых стабильной, она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.

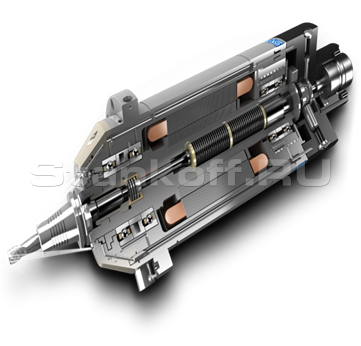

Шпиндель

Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения. Возможна установка шпинделя с разной мощностью и частотой вращения.

«Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим/разжим инструмента и долгий срок службы подшипников шпинделя.

Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что также гарантирует точность обработки.

Автоматическая смена инструмента манипуляторного типа

24-х позиционная система смены инструмента (ATC) управляется посредством электромотора, отличается скоростной сменой инструмента в произвольном порядке. Время смены инструмента - 3,5 сек.

Направляющие скальжения

Фрезерные центры серии VDF - направляющие скольжения применяются при тяжелых режимах резания. На станках с такими направляющими обрабатывают нержавейку и жаропрочные стали.

На станках VDF-1200, VDF-1500, VDF-1800 по оси Y – установлены четыре направляющих скольжения. Данная конструкция обеспечивает повышенную нагрузку на рабочий стол.

Возможна обработка деталей массой до 2500 кг.

Высокоточный поворотный стол

Опционально возможно установить одноосевой поворотный стол (полноценная 4-я ось) с высокой точностью позиционирования, что позволяет обрабатывать детали типа тела вращения. Высокая жесткость и точность одноосевого поворотного стола обеспечивают устойчивое вращение и точность индексации.

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Опции

  • Система ЧПУ Simens 802D
  • Устройство подачи СОЖ через шпиндель
  • Масленое охлаждение шпинделя
  • Высокоскоростной шпиндель (10000 об/мин или 12000 об/мин)
  • Устройство измерения длины инструмента Renishaw
  • Автоматическое устройство смены инструмента на 24 позиции
  • Поворотный стол (4-я ось)
  • Оптические линейки
  • Увеличение мощности шпинделя
  • Подача СОЖ через шпиндель
  • Редуктор
  • Направляющие и ШВП производства ТНК
  • Устройство автоматического отключения станка при открытой двери
  • Режущий инструмент
  • Анкерные болты или виброопоры
Размеры рабочего стола, мм 1700 х 800
Перемещение по осям X / Y / Z 1530 / 800 / 762
Максимальная нагрузка на стол, кг 2500
Диапазон скорости вращения шпинделя, об/мин 45 - 6000
Расстояние от центра шпинделя до направляющих колонны, мм 850
Расстояние от торца шпинделя до поверхности рабочего стола, мм 200 - 962
Быстрые перемещения по осям Х / Y / Z, м/мин 15 / 15 / 12
Точность позиционирования, мкм ±4
Повторяемость, мкм ±2,5
Скорость подачи, мм/мин 1 - 6000
Мощность электродвигателя главного привода, кВт 11 / 15
Тип хвостовика инструмента ВТ50
Емкость магазина инструмента 24
Максимальная масса инструмента, кг 15
Максимальный диаметр/длина инструмента, мм 110 / 350
Время смены инструмента, сек 3,5
Габаритные размеры:
Длина, мм 4300
Ширина, мм 3480
Высота, мм 3120
Вес, кг 14000
