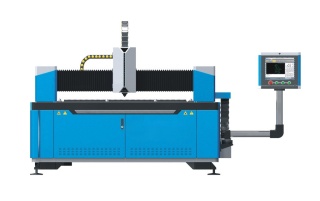

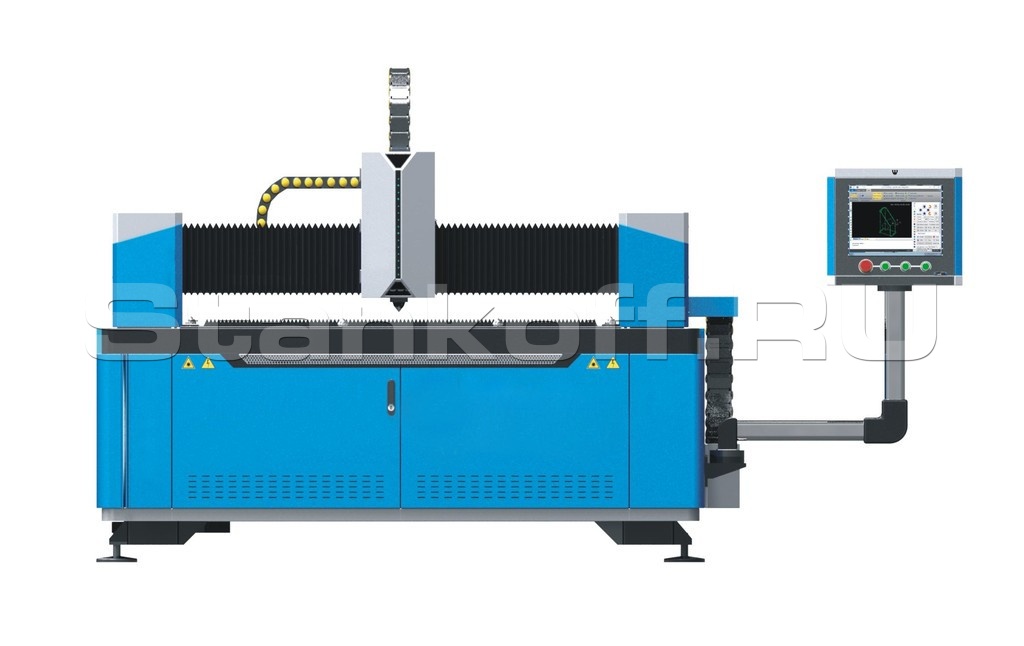

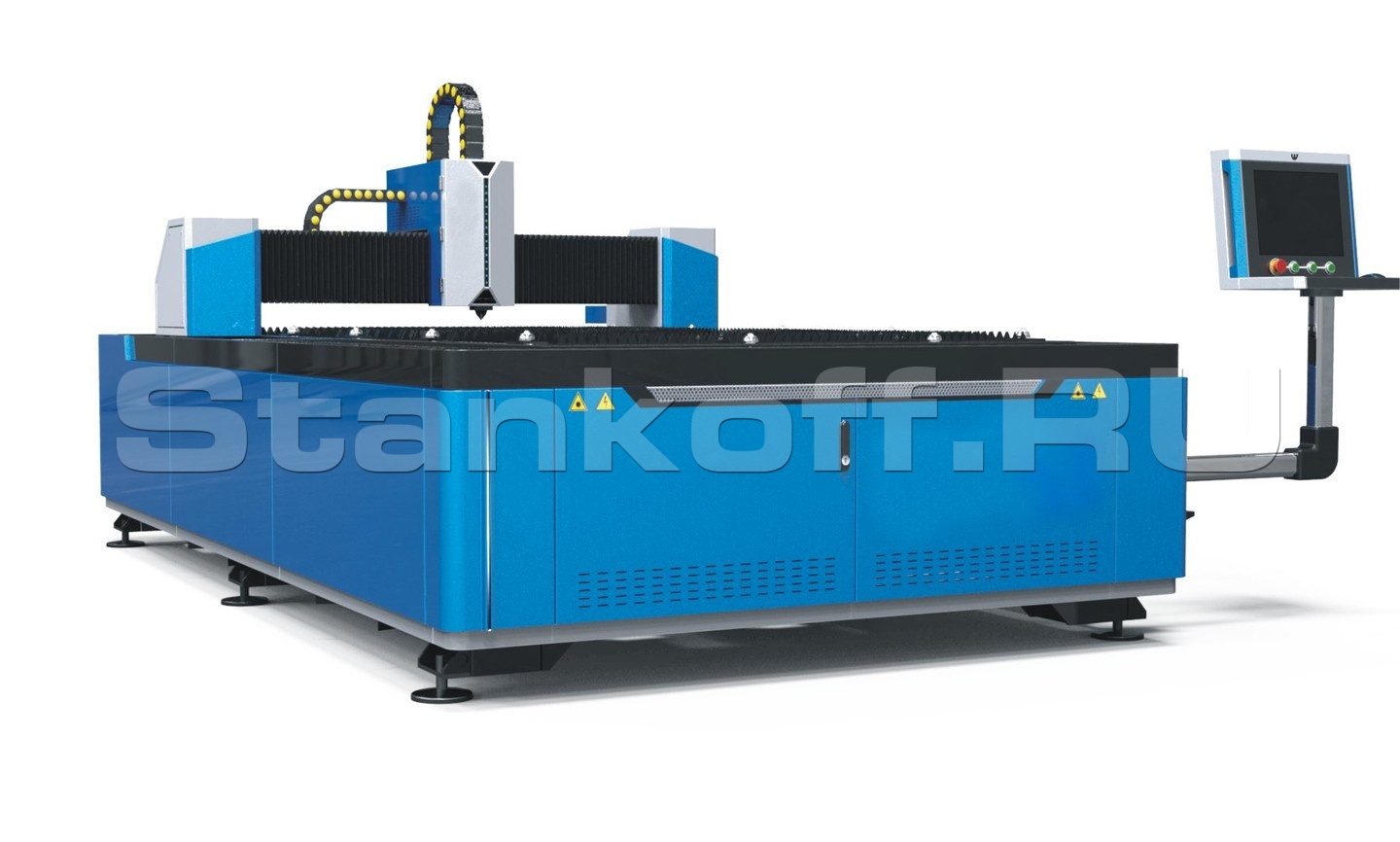

Оптоволоконный лазерный станок по металлу FIBER TS 1530 FL 1500 Вт

Товар не поставляется

Возможные причины:

Снят с производства
Завышенная цена производителя
Неудовлетворительное качество
Отсутствие спроса

Другие товары

Сопутствующие товары

Аспирационные установки

Гидравлические листогибочные прессы

Очистка плоских заготовок от грата, заусенцев и окалины

Оптоволоконная лазерная резка металла – это новый метод раскроя листовых материалов. Основным инструментом здесь является лазерный луч, который мгновенно прогревает поверхность обрабатываемого изделия, так что она моментально плавится и испаряется. В результате чего получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.

Особенности конструкции

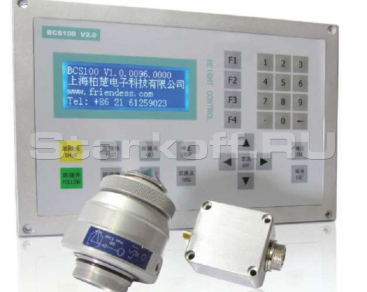

Система регулировки высоты лазерной головы BCS 100

Высота между головкой резки и металлом регулируется автоматически. Также имеется автоматическая настройка режима работы при обработке неровного металла.

Направляющие по осям X Y

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «THK» (Тайвань). Сечение направляющих – 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетанием с высокой жесткостью станины и портала обеспечивает не только высокую жесткость самого станка, но также и продление срока эксплуатации.

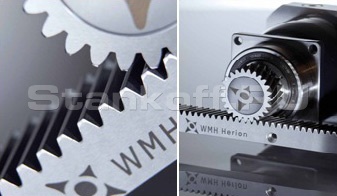

Передача по осям XY

Передача обрабатываемого металла по рабочему столу существляется с помощью зубчатой рейки фирмы производства компании «Herion». Максимальная скорость холостого перемещения – до 50 м/мин.

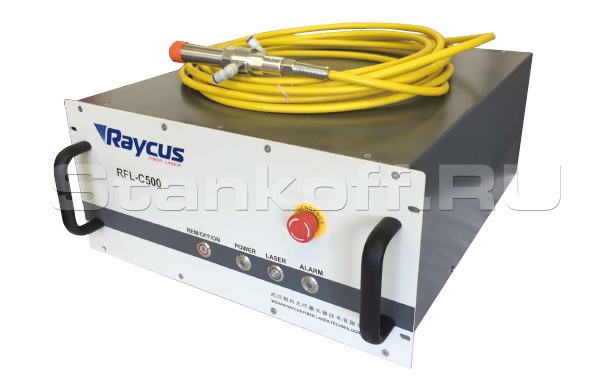

Источник лазера Raycus

Станок укомплектован источником Rycuslaser от компании «FIBER»(Китай) – одного из мировых лидеров в области производства оптиковолоконных лазеров.

Система управления Cypcut

Блок управления размещен внутри станины станка, что позволяет экономить производственные площади.

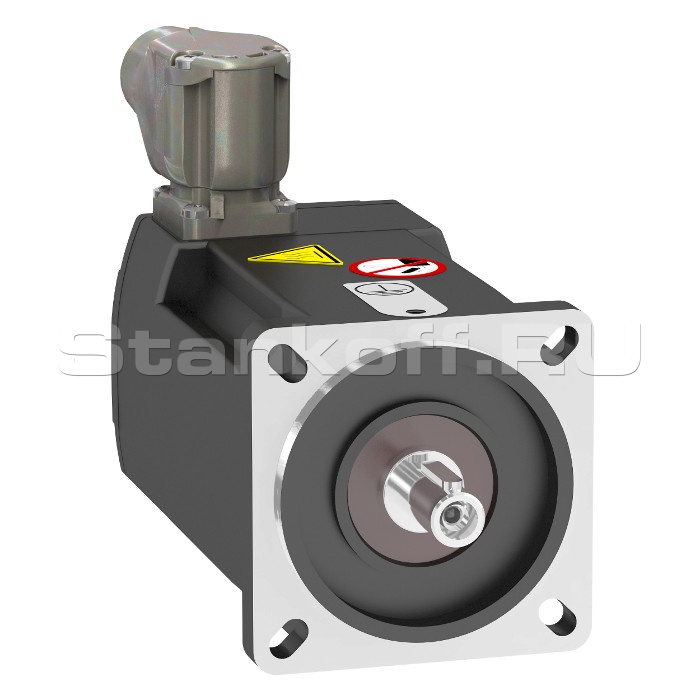

Сервоприводы Schneider

Сервоприводы Schneider
Станок по всем осям оснащен серводвигателем с редуктором производства компании «Schneider» (мощность по осям «XхY» – 750 Вт, по оси Z – 400 Вт. Использование данного сервопривода позволяет существенно увеличить как точность движения станка, так скорость работы (до 30 м/мин).

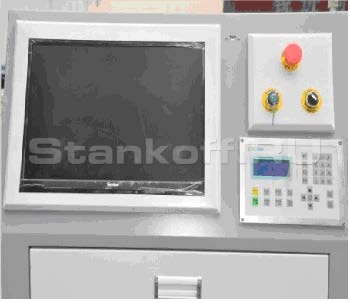

Стойка управления с ЖК-дисплеем и ПК

В комплектацию станка входит промышленный компьютер производства «ADVANTECH».

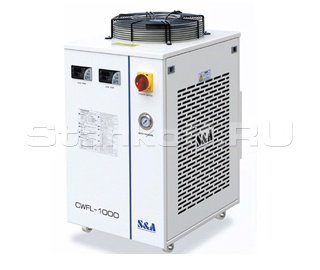

Чиллер CWFL-1000

Автоматический чиллер для охлаждения лазера

Централизованная система смазки

Станок оснащен централизованной системой смазки

Комплектация

Оптоволоконный лазер TS 1530 FL – механическая часть	1 шт.
Источник Raycus 1500 Вт	1 шт.
Серводвигатели Schneider	4 шт.
Стойка управления с ЖК-дисплеем и ПК	1 комп.
Система регулировки высоты заготовки BCS 100	1 шт.
Лазерная головка WSX 500	1 шт.
Чиллер CWFL-1000	1 шт.
Беспроводной пульт управления	1 шт.
Система аспирации	2 шт.
Автосмазка	1 шт.
ЗИП	1 комп.

Дополнительные опции

Увеличение рабочего поля до 6 м
Автоматический сменный стол
Защитная кабина
Автофокус WSX (фокусировка луча)
Система подготовки сжатого воздуха для оптоволоконных лазеров (FIBER) (Компрессор высокого давления + осушитель + комплект фильтров (3 шт.)

Обрабатываемые материалы

Материал	Толщина, мм	Скорость, м/мин	Давлени, MPA	Газ	Фокусное расстояние
Нержавеющая сталь	1	25	1	N2	0,6
	2	7	1,4	N2	0,6
	3	4	1,8	N2	0,6
	4	2	1,8	N2	0,6
	5	1,3	2	N2	0,6
	6	0,7	2	N2	0,6
Углеродистая сталь	1	25	1	O2	1
	3	4	0,12	O2	1
	6	1,6	0,14	O2	1
	8	1,2	0,14	O2	1
	10	1	0,16	O2	1
	12	0,8	0,18	O2	1
	14	0,6	0,2	O2	1
	16	0,5	0,05	O2	1
Алюминий	1	16	1,2	N2	0,6
	2	6	1,4	N2	0,6
	3	2,5	1,8	N2	0,6
	4	1,3	2	N2	0,6
Медь	2	4	1,6	N2	0,6
Медь	3	1,5	1,8	N2	0,6
Бронза	2	2	1	N2	0,6

Рабочая зона (XYZ)	1500×3000 мм
Тип лазера	оптоволоконный лазер
Производитель лазера	Raycus laser (опция - IPG)
Мощность лазера	1500 Вт
Длина волны лазера	1070 Нм
Срок работы лазера	100 000 часов
Вид охлаждения	чиллер CWFL-1000
Направляющий по осям XYZ	THK 25 мм
Передача по осям XY	зубчатая рейка Herion (Германия)
Передача по оси Z	шарико-винтовая пара
Двигатель по осям XY Z	серводвигатель Schneider
Датчик высоты	автоматический
Система управления	Cypcut
Поддерживает файл	CAD, CorelDRAW, plt.,AI.,dxf.
Смазка	централизованная система смазки
Макс. Скорость резки	30 м/мин
Точность позиционирования	±0.04 мм
Точность повторного позиционирования	±0.02 мм
Минимальная ширина резки	0.12 мм
Напряжение	220 В
Частота тока	50 Гц
Габариты без упаковки д/ш/в,	4500х2250х1500 мм
Вес	2400 кг
