Сверлильно-пазовальный долбежный станок по дереву VD 26 LC

Назначение

Сверлильно-пазовальный станок (долбежный станок) VD26 можно отнести к классу комбинированных станков. Операция сверления (получение глухих и сквозных отверстий с применением специального режущего инструмента – сверла) и операция пазования (получение овальных глухих и сквозных пазов с применением специального режущего инструмента – пазовой фрезы или концевой фрезы). Данный чешский деревообрабатывающий долбежник применяется при производстве лестниц, входных и межкомнатных дверей, окон (как деревянных, так и пластиковых), элементов мебели, стульев и столов.

Модели станка

• VD26F (фиксированный стол)
• VD26R (стол с вращением)
• VD26LC (стол наклоняется в двух плоскостях)
• VD26RL (наклон стола и вращение рабочего шпинделя)

Преимущества:

• Одно из главных преимуществ деревообрабатывающего сверлильно-пазовального (долбежного) станка VD26 – его уникальные характеристики. Сколько производителей сверлильно-пазовальных станков могут похвастаться массой 600 кг?

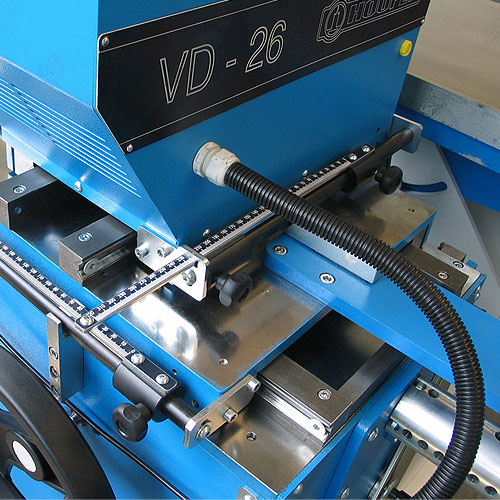

• Перемещения сверлильно-пазовальной головки чешского станка VD26 осуществляются по стальным закаленным направляющим (как на форматно-обрезных станках), что обеспечивает стабильную и высокоточную работу подвижных частей в течение длительного периода эксплуатации
• Заготовка фиксируется на неподвижном рабочем столе пазовалки. Такой метод работы имеет множество преимуществ. Во-первых, качество получаемой поверхности выше классом. Во-вторых, рабочая зона может быть значительно уменьшена. Можно работать с негабаритными деталями (используя в качестве подставки вспомогательные приспособления). Удобство такой компоновки очевидно.
• Быстрозажимной патрон с широким пределом по диаметрам хвостовой части режущего инструмента – не надо под каждый диаметр хвостовика иметь свою цангу, что экономит деньги и упрощает работу.
• Четыре варианта исполнения чешских долбежных станков позволят удовлетворить все потребности реальных деревообрабатывающих производств
• Сверлильно-пазовальный станок VD26F самая простая компоновка – фиксированный стол (без поворота и наклонов)

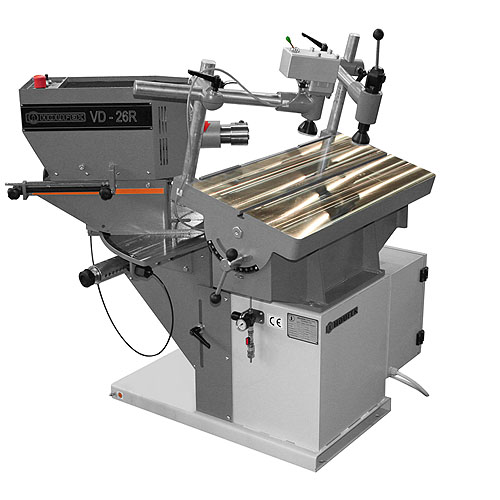

• Пазовалка VD26R имеет вращающийся вокруг вертикальной оси стол (без наклонов)
• Сверлильно-пазовальный мтанок VD26LC оборудован столом с наклоном в двух плоскостях: продольный наклон и поперечный наклон. Но у этой сверлилки нет вращающегося стола

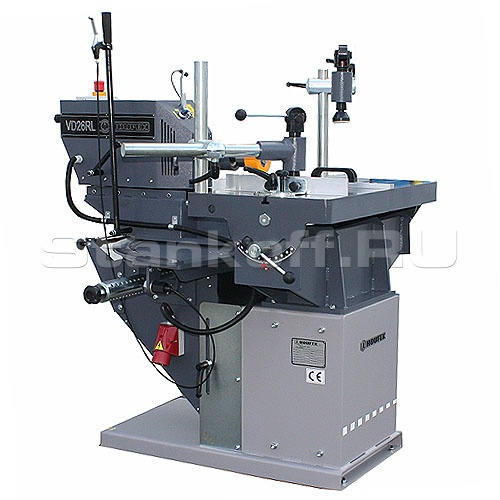

• И, наконец, совсем уникальная компоновка тяжелого деревообрабатывающего долбежного станка серии VD26RL: станок имеет наклон стола в одной плоскости, а сверлильно-пазовальная головка вращается вокруг своей вертикальной оси. Причем, точка входа сверла или пазовой фрезы в обрабатываемую заготовку всегда в одном месте и не смещается! Это беспрецедентное техническое решение сверлильно-пазовальных станков ХОУФЕК, которому нет конкурентов.
• Весьма впечатляющие перемещения по осям 250…330 мм – любые задачи по сверлению и пазованию будут легко решены и преградой может стать лишь дереворежущий инструмент.
• Надежный винтовой эксцентриковый прижим обеспечит четкую фиксацию заготовки на столе непосредственно в месте обработки. А тем более, у сверлильно-пазовального станка VD26 в комплектации идет сразу два прижима детали!

В комплекте поставки:

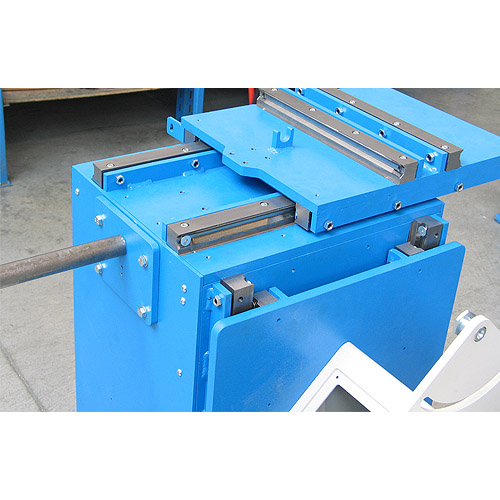

• Стальные закаленные направляющие для перемещения сверлильно-пазовальной головки
• Неподвижный рабочий стол – подвижная сверлильно-пазовальная головка
• Винтовые эксцентриковые прижимы – 2 штуки (по одному справа и слева)
• Инструкция по эксплуатации (технический паспорт) на русском языке
• Упаковка в полиэтилен

Дополнительные изображения

По запросу:

• Усиленный электродвигатель до 3 кВт (в таблице технических характеристик станка такая возможность обозначена значком «*»)
• Двухскоростной электродвигатель (1500/3000 об/мин) – можно выбирать скорость вращения шпинделя станка в зависимости от свойств материала заготовки
• Инвертор (частотный преобразователь) позволяет бесступенчато регулировать скорость вращения, что еще предпочтительнее при выборе режимов обработки материалов с различающимися свойствами.

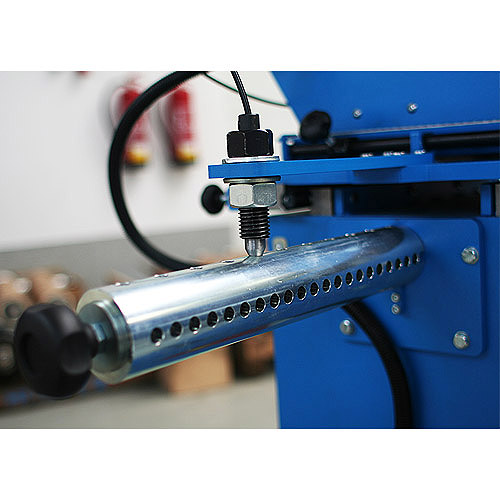

• Шаг позиционирования 16-22-26-32. Так называемый револьвер для быстрого выставления стандартных межосевых расстояний. Очень удобное приспособление при сверлении отверстий с фиксированным постоянным шагом.
• Индустриальный лазер – визуальный контроль места входа сверла в заготовку. Весьма удобная опция, когда пазы и отверстия сверлятся по предварительно нарисованным меткам.

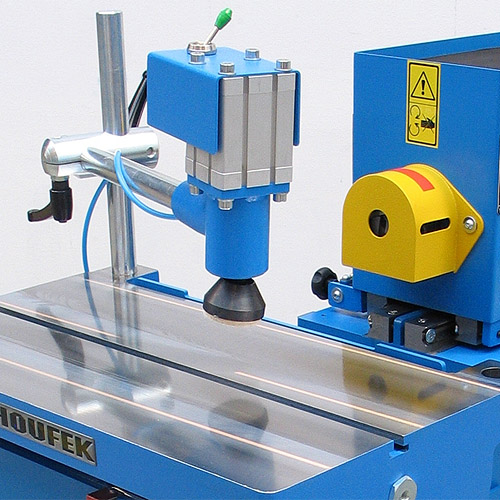

• Пневматический прижим заготовок вместо стандартного эксцентрикового. Удобство очевидно: моментальное срабатывание, достаточно большие ходы цилиндров, минимум перенастроек.
• Угловая линейка – незаменимое приспособление, крепящееся на стол пазовалки, позволяет выставлять любой угол при пазовании, например, при изготовлении лестниц.

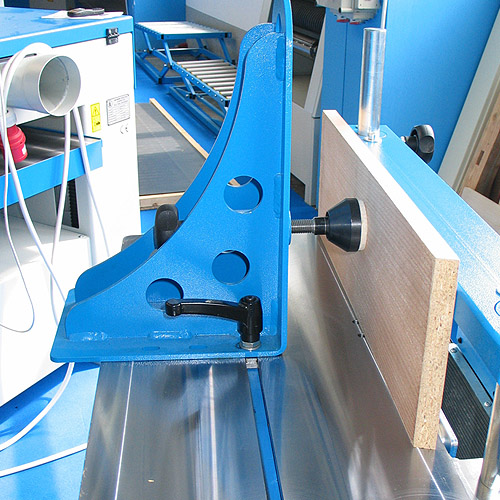

• Оборудование для работы с плитными материалами – это специальный вертикальный прижим, который делает из сверлильно-пазовального станка сверлильно-присадочный.

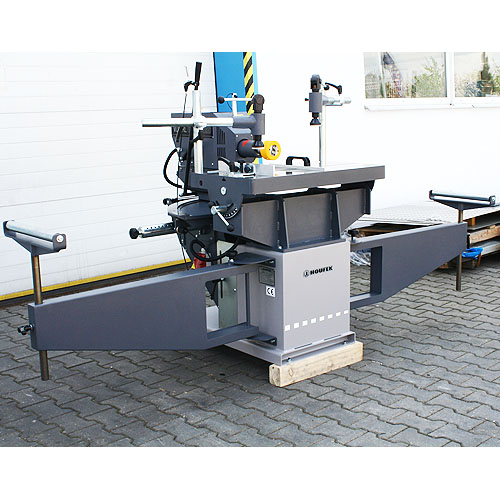

• Левое и правое удлинение стола с поддерживающими роликами – вряд ли найдется такая же возможность у какого-то другого производителя деревообрабатывающих станков. На станок можно установить любых габаритов двери, окна, столешницы и т.д. Масса изделия может быть и до 50 кг.
