Вертикальный обрабатывающий центр V6 с 4 осью

Name: Вертикальный обрабатывающий центр V6 с 4 осью
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Линейные направляющие осей X/Y/Z , высокая скорость перемещения. Высококачественное литье с прочной структурой. Система подачи с прямым приводом, усиленная ось. Герметичные кожуха. Устройство автоматической смены инструмента барабанного и рычажного типа различной вместимости доступны в качестве дополнительной опции. Повышенная осевая скорость и более высокая скорость вращения шпинделя доступны в качестве дополнительной опции.

Комплектация

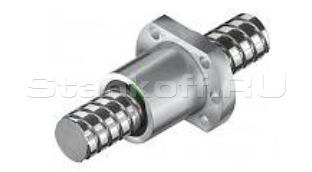

ШВП - PMI (Тайвань)

Ось Х: 32 х 10 мм
Ось Y: 32 х 10 мм
Ось Z: 40 х12 мм

Роликовые направляющие линейного типа – Hiwin (Тайвань)

Ось Х: 35 мм
Ось Y: 45 мм
Ось Z: 45 мм

Подшипники ШВП и Шпинделя – NSK (Япония)

Главный двигатель – СТВ (Китай)

Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.

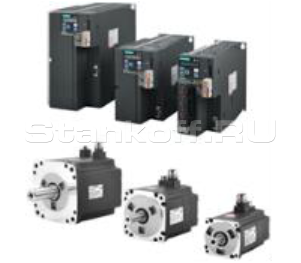

Система ЧПУ Siemens 808D Advance / Привода и Двигатели подач - Siemens (Германия)

Цифровое управление приводами.

Сверхпрочная чугунная станина

Отлита из серого чугуна(аналог СЧ25). Станина, отлитая из чугуна образует остаточное напряжение, которое приводит к короблению станины и нарушению точности станка. Поэтому не заводе Z-Mat перед использованием станины применяется естественное старение для стабилизации размеров отливок, предотвращения коробления и снятия внутренних напряжений. Изделие после литья выдерживают в течении 15 месяцев. При естественном старении снижение напряжений в отливках составляет до 10%.

Автоматическое устройство быстрой смены инструмента

Автоматическое устройство быстрой смены инструмента - Рычажный тип.

Производитель HW (тайвань).
Размеры патрона, 170 мм.
Диаметр отверстия, 67мм.
Диаметр сквозного отверстия, 40 мм.
Высота до центра, 135 мм.
Градусировка 0,001.
Точность индексирования, 20 с.
Повторяемость, 4 с.
Зажимная сила, 6 кг/см.
Макс. нагрузка, 150 кг.

Масляное охлаждение шпинделя

Электрические компоненты Schneider Electric (Китай)

Размеры стола, мм	1000×450
Т-Образные пазы, мм	18 х 3 х 130
Перемещение
По оси X, мм	600
По оси Y, мм	400
По оси Z, мм	530
Расстояние от шпинделя до стола, мм	130 - 660
Расстояние от центра шпинделя до колонны, мм	450
Конус шпинделя	BT40
Скорость вращения шпинделя, об/мин	8000
Мощность шпинделя	11/15 кВт, Серводвигатель
Скорость быстрого перемещения по осям X/Y/Z, м/мин	30 / 30 / 30
Подача, мм/мин	15000
Точность позиционирования, мм	0,01
Повторяемость, мм	0,005
Система ЧПУ	Siemens 808D Advance
Количество инструментов в магазине	24 рычажный тип с автоматической сменой инструмента
Максимальный вес инструмента, кг	8
Максимальная нагрузка на стол, кг	750
Вес, кг	5000
Габаритные размеры, мм	2000×2100×2300
Полная мощность, кВт	23,5
Подготовка к 4 оси	есть
Масляное охлаждение шпинделя	есть
4 ось HW 170 мм с задней бабкой	есть
СОЖ через шпиндель	есть
