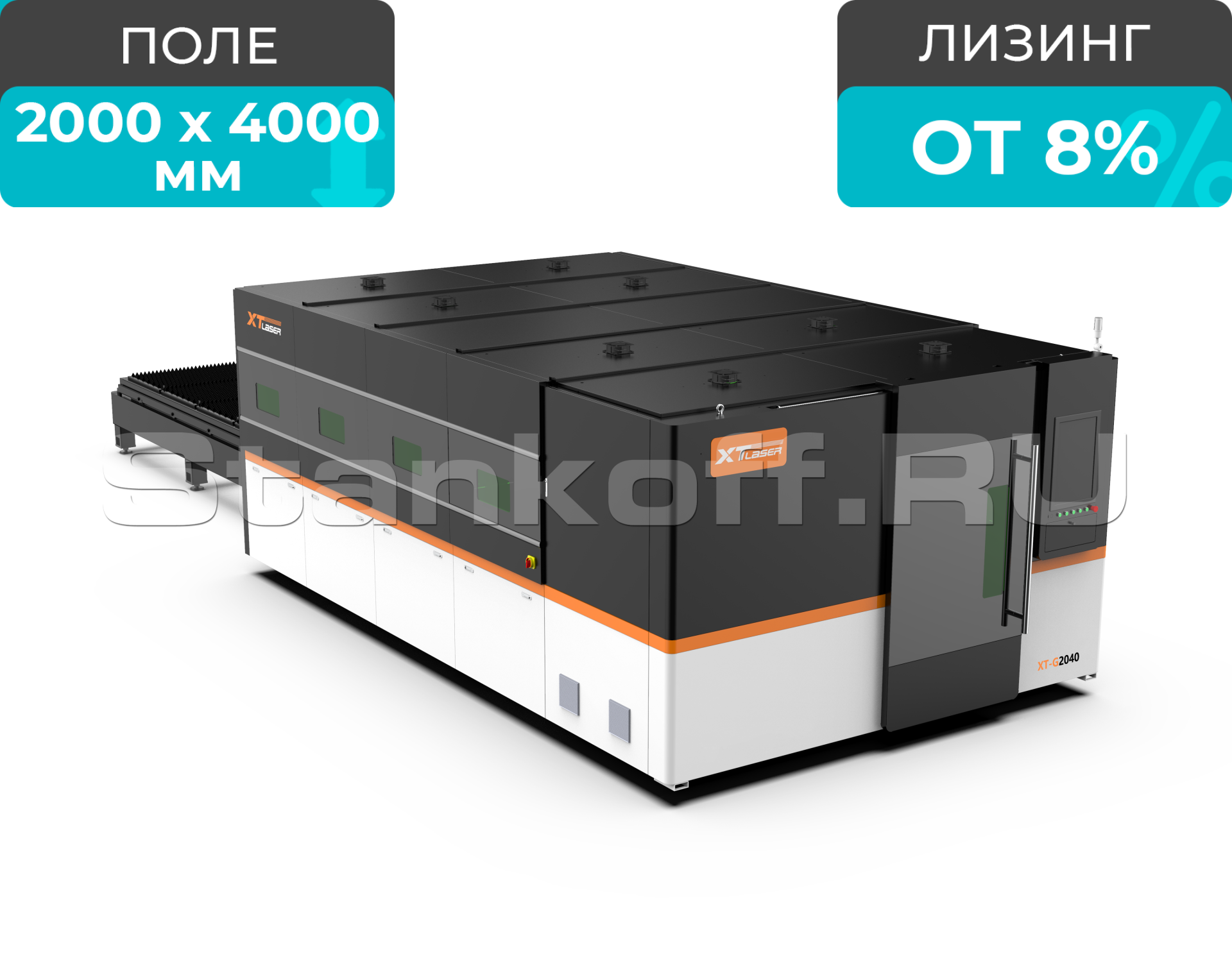

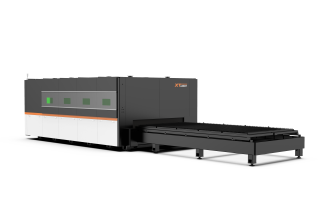

Оптоволоконный лазер для резки листового металла закрытого типа XTC-FES2040/6000 IPG

Бесплатная доставка

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Применение

Применяется при обработке металлических листов и изделий из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д.

Комплектация

IОптоволоконный лазерный источник
1Лазерный источник
IPG
IIРежущая головка
1Лазерная режущая головка
с автофокусом Raytools (Швейцария)
IIIУзлы станка
1Станина
XTC-FES2040 (Китай)
2Профильные направляющие
Hiwin (Тайвань). Класс точности H
3Система передачи
Реечная передача APEX (Тайвань). 6 класс точности
4Серводвигатели и драйверы
YASKAWA (Япония)
5Скоростной редуктор

Motoreducer (Франция)
6
Клеммный рядWeidmuller (Германия)
IVСистемы ЧПУ и программного обеспечения
1Система ЧПУ
CYPCUT (Китай)
2Программное обеспечение

CYPCUT (Китай)
VВспомогательное оборудование
1Водяной чиллер
TongFei (Китай)
2Компьютер

Adlink Industry (Тайвань)

Особенности конструкции


Сварная станина

1. Тяжелая сварная станина
2. Практичная прочная конструкция
3. Благодаря отжигу станины, ее конструкция более устойчива и не подвергается деформации

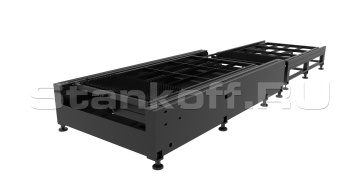

Сменный стол

Скорость переключения составляет всего 10 секунд

Алюминиевый портал

Портал из квадратной литой алюминиевой трубы является наиболее востребованным на рынке и обеспечивает легкость в управлении.

Лазерный источник IPG

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна.

Режущая головка Raytools

Автоматическая настройка фокусного расстояния.
Бесконтактный датчик высоты.
Фокусирующая линза и защитное стекло.

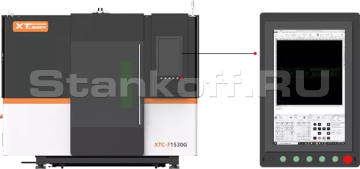

Система управления CYPCUT

Система управления CYPCUT

Профессиональная высокоточная система управления ЧПУ.
1. Система управления и программное обеспечение, работающее с файлами в форматах DXF, AI, IGS.
2. Создание чертежей через программное обеспечение. Программное обеспечение с функцией маятниковой резки для экономии времени при изготовлении одинаковых изделий.
3. Функция NESTING для экономии материала с помощью экономии пространства.

Водяной чиллер TongFei

Водяной чиллер TongFei

Профессиональная система охлаждения. Автоматически поддерживает заданную температуру хладагента.

Система передач

Профильные направляющие и привод шестерня-рейка APEX 6 класса точности (бренд №1 в Тайвани), профильные направляющие HIWIN 30 мм (Тайвань).

Японские сервоприводы YASKAWA

Японские сервоприводы YASKAWA

Высокая амортизация, хорошая ригидность, может выдерживать высокие скорости и ускорение. 4 серводвигателя. Ось Y 2х1800 Вт, ось X 1300 Вт, ось Z 400 Вт.

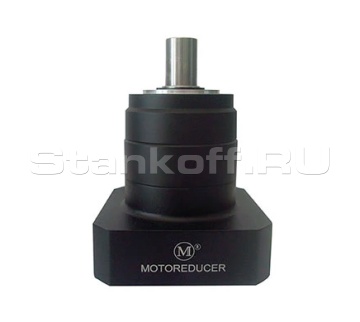

Редуктор Motoreducer (Франция)

Редуктор Motoreducer (Франция)


Система сбора

Система сбора

Система сбора пыли и стружки внизу станка

Система впрыска масла

Система впрыска масла

После определенного времени эксплуатации шестерня и рейка требуют обслуживания (впрыска масла)

Электрический блок управления

Электрический блок управления

1.Панель управления: Cypcut
2.Драйвер серводвигателя: Yaskawa (Япония)
3.Реле
4.Автоматический выключатель: Chint
5.Контактор: APT
6.Электропитание лазера: Китай
7.Регулировка высоты: Cypcut BSS100
8.Компьютер: Adlink Industry

Газораспределительный клапан

Газораспределительный клапан

Регулирует поток азота, кислорода и воздуха во время резки. Очень удобно.

Вентилятор

Вентилятор

Помогает перемещать пыль и дым в течении процесса резки наружу и сохранять станок в чистоте, увеличивая тем самым срок его службы.

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250010
Защитная линза25004
Керамическое кольцо0,0840001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Материал Толщина, мм Газ Скорость резки м/мин
Углеродистая сталь 0,5 N2 80-100
1 30-40
2 O2 6-7,5
3 4-5
4 3,5-4,5
5 3-3,8
6 2,6-3,2
8 2-2,5
10 1,8-2,1
12 1,6-1,9
14 0,8-1,1
16 0,7-0,9
20 0,65-0,85
25 0,4-0,6
Нержавеющая сталь 0,5 N2 80-100
1 50-65
2 30-40
3 18-22
4 10-14
5 8-12
6 6-8
8 4-5
10 1,8-2,5
12 1,2-1,5
16 0,6-0,8
Латунь 1 N2 45-55
2 25-30
3 12-18
4 8-10
5 6-7
6 3,5-4,5
8 1,6-2,2
10 0,8-1,2
Медь1 O2 30-40
2 9-11
3 3-4
4 1,2-2
6 0,8-1,3
8 0,6-1
Алюминий 1 N2 55-60
2 25-35
3 13-18
4 10-12
5 5-8
6 4-6
8 2-3
10 1-2,1
12 0,8-1,4
16 0,6-0,9

Изготавливаемые изделия

Нержавеющая сталь

Нержавеющая сталь

Алюминий

Алюминий

Углеродистая сталь

Углеродистая сталь

Латунь

Латунь

Факторы, влияющие на процесс резки

  1. Мощность лазера

    Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.

  2. Частота импульса

    Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.

  3. Тип газа, используемого при резке

    Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

    Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).

  4. Давление газа

    Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.

  5. Диаметр сопла

    Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.

  6. Расстояние от сопла до поверхности обрабатываемого материала

    Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.


Производитель: XTLASER

Родина бренда: Китай

Размер рабочей области 2000x4000 мм
Ход по оси X 2000 мм
Ход по оси Y 4000 мм
Ход по оси Z 300 мм
Мощность лазера 6000 Вт
Вес станка
8,5 тонн
Точность позиционирования +/- 0.02 мм
Соединение с ПК USB-порт
Источник питания 380В 50/60 Гц 3 фазы
