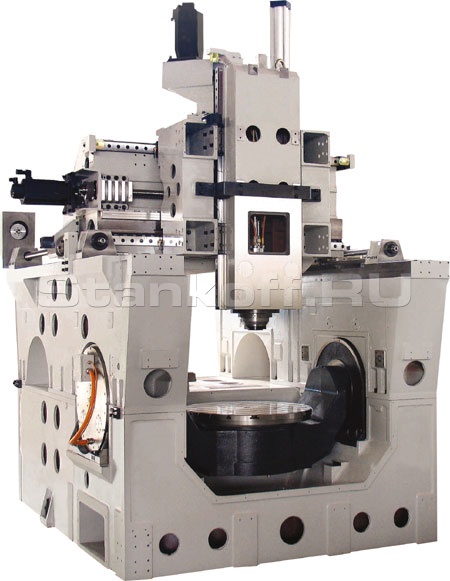

Высокодинамичный обрабатывающий центр для высокоточной и высокоскоростной 5-ти осевой обработки D5-630 / D5-800

Товар не поставляется

Возможные причины:

Снят с производства
Завышенная цена производителя
Неудовлетворительное качество
Отсутствие спроса

Другие товары

Описание
Отзывы

D5-630 / D5-800 – высокоточная и высокопроизводительная 5-ти осевая обработка. Для финишной 5-осевой обработки

Конструктивные особенности

Наклонно-поворотный стол, встроенный в конструкцию станины
«Прямой привод» для обеих поворотных осей
Детали до D=800 x 500 мм
Высочайшая геометрическая точность
Термосимметричная конструкция
Ускорение по осям 0,7 g
Скорость шпинделя до 15/18/24.000 об/мин
Лучшая конструкция для высокоточной и производительной 5-ти осевой обработки

Некоторые особенности базовой комплектации станка

очень жесткая портальная термосимметричная станина
наклонно-поворотный стол, встроенный в конструкцию станка
высокомоментные и высокоскоростные «прямые» приводы для поворотных осей
мощные шпиндели со скоростью до 18/24/28/40.000 об/мин
3 направляющие по оси X для большей жесткости конструкции
высокоточные роликовые направляющие качения
охлаждение шпинделя и поворотного стола
система подачи СОЖ через шпиндель с давлением 20 bar
пистолет СОЖ
стружечный конвейер
магазин смены инструмента на 32 позиции
функция защиты от столкновений
диалоговое программирование
одновременная 5-ти осевая интерполяция
жесткий диск 30 Гб для ЧПУ Heidenhain iTNC530
системы ЧПУ – Heidenhain iTNC530 или Siemens 840D SolutionLine
абсолютные энкодеры – не нужно выставлять нулевую точку у станков
станки изготавливаются в соответствие с европейскими стандартами CE и EMV

Возможные опции к станкам

опции системы ЧПУ (русский язык, контроль износа инструмента и т.д.)
оптические линейки по осям X/Y/Z
датчики для измерения инструмента и детали
устройство для измерения инструмента вне станка
увеличение инструментального магазина до 48/64/80/96 позиций
влагомаслоотделитель
гидравлический / пневматический зажим деталей на столе
инструмент и оснастка (под детали заказчика)

Технические характеристики высокодинамичного обрабатывающего центра для высокоточной и высокоскоростной 5-ти осевой обработки D5-630 / D5-800
Модель	D5-630	D5-800
Рабочая зона
Рабочая поверхность стола, мм	∅630	∅800x500
Макс. нагрузка стола, кг	1200	1200
Ось Х, мм	700	700
Ось Y, мм	820	820
Ось Z, мм	600	600
4 ось	+	+
5 ось	+	+
Система ЧПУ
Система ЧПУ	Hiedenhein/Siemens	Hiedenhein/Siemens
Точностные характеристики
Точность позиционирования, мм	0.005	0.005
Повторяемость позиционирования, мм	0.0025	0.0025
Шпиндель
Диапазон частот вращения, об/мин	15000/18000/24000	15000/18000/24000
Система автоматической смены инструмента
Инструментальный магазин, ячеек	32-96	32-96
Главный привод
Мощность, кВт	18,5/28	18,5/28
Габариты станка
Длина, мм	4150	4150
Ширина, мм	4550	4550
Высота, мм	3500	3500
Масса станка
Масса станка, кг	19000	19000
