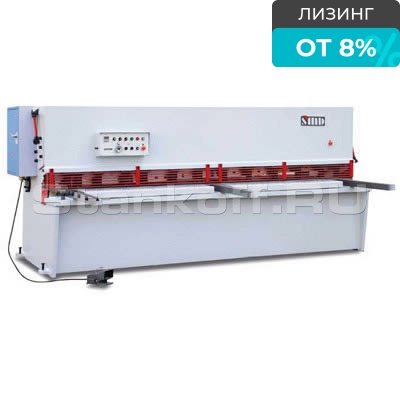

Гидравлические гильотинные ножницы SB 8x3200

Ножницы предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями – резкой газом, пильными полотнами или дисками. Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез. Современный дизайн оборудования, удобство в работе, пониженная шумность позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования. Предлагаемый ассортимент ножниц позволяет выбрать оборудование с широким спектром функциональных характеристик, в комплектации ножниц можно применять различные виды приспособлений для потребностей различного производства.

Серия SB включает несколько типоразмеров: шириной 2500, 3200 и 4000 мм при резке листа толщиной до 20 мм. Жесткая цельносварная конструкция гильотин призвана обеспечивать высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Основные особенности:

• Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей;
• У гильотин серия SB гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу , что обеспечивает устойчивую и надежную работу, компактная и надежная гидравлическая станция расположена под рабочим столом;
• Лезвия ножей установлены таким образом, чтобы добиться одинакового зазора на всей длине резки и получения ровного реза без заусенцев; компактное и быстрое регулирование зазора лезвий, значение зазора определяется по шкале и надежно фиксируется;
• Перемещение заднего упора двигателем, индикация перемещения заднего упора, его точность и количество резов находятся на передней панели станка; опускание лезвия ножей может быть удобно и быстро переведено в ждущий режим;
• Предварительный выбор режима единичных или непрерывных резов, предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для исключения царапин на исходном листовом металле;
• Гидравлические прижимы листа имеют полиуретановое покрытие, чтобы избежать отпечатков прижимов на мягком материале;- лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
• Защитный экран рабочей зоны с электрическим размыкателем, чтобы гарантировать безопасность работ на станке; возможно оснащение световыми и лазерными защитными экранами;
• Настройка длины резания для уменьшения длины рабочего хода и увеличения производительности;
• Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ISO, позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Стандартная комплектация гилотинных ножниц:

* - ESTUN E10 отображает только положения заднего упора
** - Количество передних поддерживающих опор добавляется в зависимости от длинны гильотинных ножниц
*** - Необходим при резе листа свыше максимального ухода заднего упора
**** - В стандартной комплектации поставляется нижний инструмент с 4-я режущими кромками, верхний инструмент с 2-я режущими кромками

Дополнительные опции:

* - значение максимальной толщины материала приведено для металла с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь); в случае с другими значениями прочности материала, значения максимальной разрезаемой толщины необходимо изменять пропорционально изменению прочности.
