Обрабатывающий центр для длинных деталей или маятниковой обработки с 2 раздельными рабочими зонами U5-2520

U5-2520 – высокоточный 5-ти осевой вертикально-фрезерный обрабатывающий центр с ЧПУ с 2 раздельными рабочими зонами.

Конструктивные особенности

Данные станки, имеют две рабочие зоны, и предназначены для маятниковой обработки с пятью осями координат. Рабочие зоны, являются квадратным и круглым столами. Система ЧПУ фирмы Siemens позволяет получить точность позиционирования 0.008 мм, и повторяемость позиционирования 0,004 мм.

В U5-2520, используются шпиндели с частотой вращения 12000 оборотов в минуту. Конус шпинделя SK4. Мощность главного привода 19/29 кВт.

Станок SPINNER U5-2520, является очередным продуктом, который сочетает в себе большие возможности, хорошее качество, и разумную цену.

 • Комбинация 3-х осевой и 5-ти осевой рабочих зон в одной
• Одна большая или две раздельные рабочие зоны
• Загрузка деталей во время процесса обработки
• Два инструментальных магазина на 2x32 или 54+32 позиции
• Универсален для длинных и коротких заготовок
• Высокопродуктивный при маятниковой обработке
• Для обработки длинных валов
• Шпиндель до 12000 или 20000 об/мин
• Жесткая, полностью литая чугунная станина

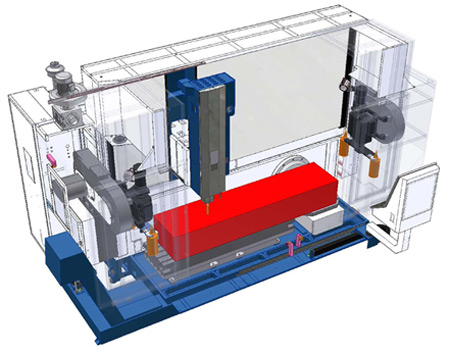

Обработка длинных заготовок в одной рабочей рабочей зоне длиной до 2500/3500 мм

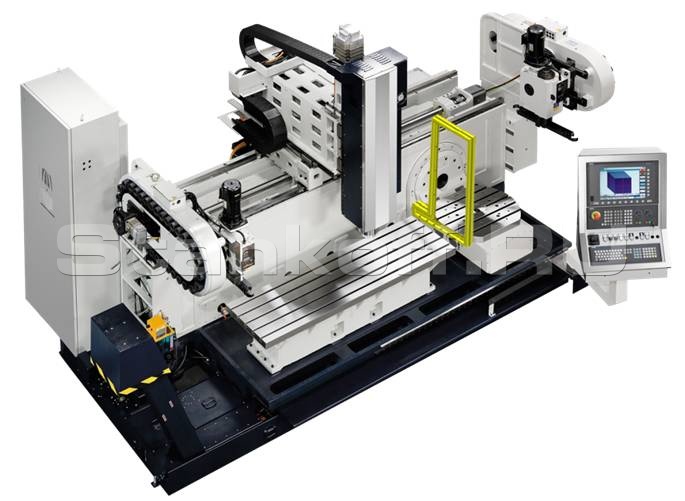

Две раздельные рабочие зоны, слева для 3-х, справа для 5-ти осевой обработки.
Пример обработки длинных валов на универсальном центре.

Особенности базовой комплектации станков

• минимальное расстояние между оператором и рабочим столом
• две большие двери спереди для лучшего доступа в рабочую зону
• минимальное расстояние между оператором и рабочим столом
• очень большие передние и боковые окна для полного обзора рабочей зоны
• очень жесткая литая чугунная станина
• увеличенные шарико-винтовые пары с подшипниками с двух сторон
• две рабочие зоны – жесткий глобусный стол Ø 650 мм + неподвижный рабочий стол
• наружное кольцо стола съемное – диаметр стола уменьшается до Ø 500 мм
• левый неподвижный стол в исполнении с 2-мя уровнями (верхняя часть съемная)
• шпиндель с «Прямым приводом» для высокоскоростной обработки 14.000 об/мин
• шпиндель перемещается по 3 линейным осям для лучшей защиты направляющих
• жесткие направляющие качения со скоростью быстрых перемещений 48 м/мин
• централизованная смазка направляющих по всем 3 осям
• два высокоскоростных инструментальных магазина по 32 (опция 2х54) позиции каждый
• в базовой комплектации система подачи СОЖ через шпиндель 70 bar
• в базовой комплектации оптические линейки по осям X/Y/Z/B/C
• в базовой комплектации стружечный конвейер
• закрытая в верхней части рабочая зона станка
• самые современные приводы от фирмы Siemens
• система ЧПУ – Siemens 840D SolutionLine
• диалоговое программирование

Возможные опции к станкам

• опции системы ЧПУ (русский язык, 5-ти осевая обработка и т.д.)
• экран для разделения рабочей зоны на 2 части
• датчики для измерения инструмента и детали
• устройство для измерения инструмента вне станка
• накладные поворотные столы (4-я ось) или наклонно-поворотные столы (4/5 оси)
• влагомаслоотделитель
• гидравлический / пневматический зажим деталей на столе
• инструмент и оснастка (под детали Заказчика)
