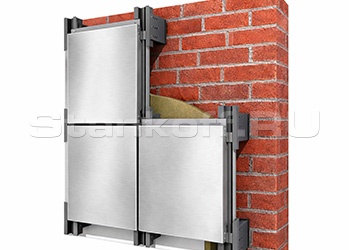

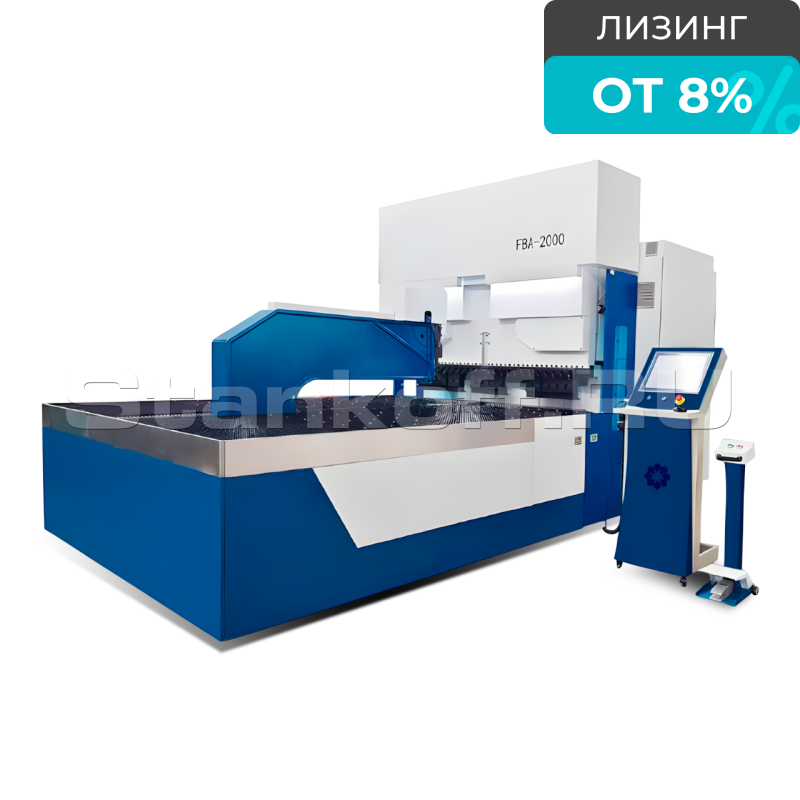

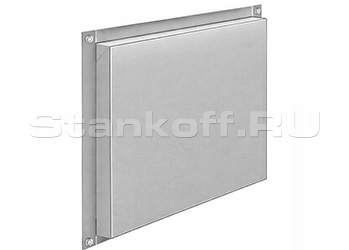

Панелегиб с ЧПУ для фасадных кассет FBA-2018-A

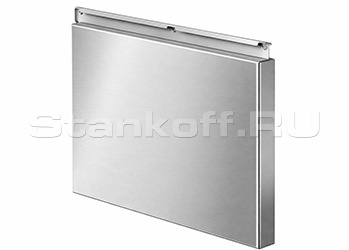

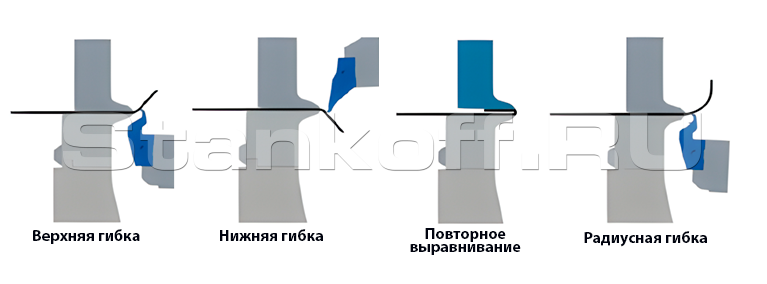

Гибочный станок для листового металла с ЧПУ отличается высокой точностью, производительностью и высокой степенью автоматизации, что делает его эффективным решением для обработки коробчатых деталей, дверных панелей и других сложнопрофильных заготовок. Основное движение оборудования осуществляется по 3 осям: оси прижима, оси вертикального перемещения и оси горизонтального перемещения, что позволяет под управлением ЧПУ реализовывать различные траектории движения и комбинации гибочных операций. Использование универсальной гибочной матрицы обеспечивает выполнение гибки под положительным и отрицательным углом, формирование больших радиусов и обработку деталей сложного сечения, а инструментальная сталь и высокоточная обработка матрицы гарантируют стабильность, надёжность и низкий износ оснастки.

Сервоприводное гибочное устройство с трёхосевым механизмом на базе винтовой передачи обеспечивает эффективную гибку по различным траекториям движения. Система автоматически адаптирует зазоры и параметры работы в зависимости от материала и толщины заготовки. Оборудование отличается энергоэффективностью, низким уровнем шума, стабильной механической конструкцией и высокой производительностью. Прижимное устройство с двухточечным прижимом и двухосевым синхронным сервоприводом повышает скорость и общую эффективность гибки, а ручная смена матриц и быстрая регулировка их положения упрощают переналадку под разные форматы листа.

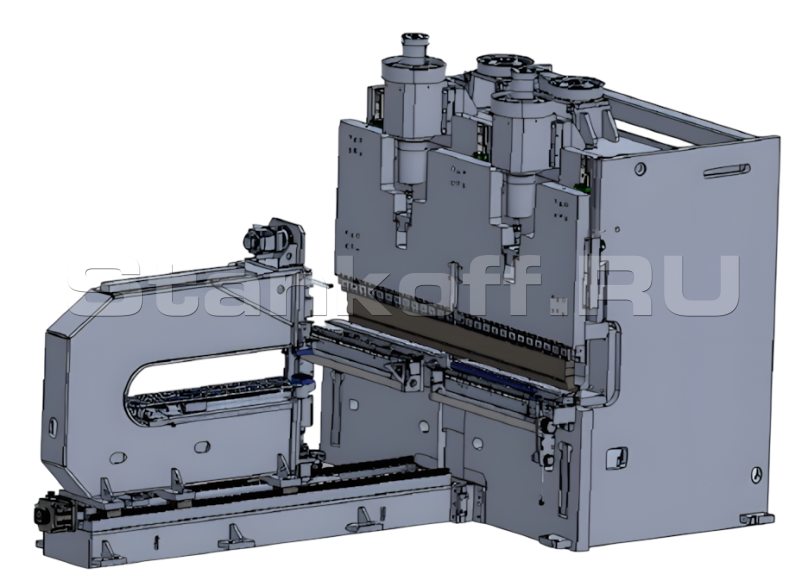

• Жесткая станина
Станина открытой С-образной конструкции обеспечивает удобный доступ к рабочей зоне. Сварная стальная рама проходит термообработку для снятия внутренних напряжений, а расчёты методом конечных элементов подтверждают её высокую жёсткость и минимальные деформации под нагрузкой.
• Механическая сервоприводная система гибки
Сервоприводное гибочное устройство с независимым перемещением балки по осям Y и Z обеспечивает выполнение различных траекторий движения в зоне гибки. Под управлением ЧПУ доступны разные режимы обработки и функции защиты, а автоматическая адаптация хода и скорости балки повышает производительность и качество гибки.
• Стандартный рабочий стол
Рабочая поверхность с композитными стальными шарами и щёточным покрытием снижает сопротивление при перемещении заготовки и защищает поверхность листа от повреждений.
• Пневматическая система и система смазки
Управление цилиндрами и пневматическими узлами осуществляется через блок подготовки воздуха и систему пневмораспределения, а централизованная смазка обеспечивает надёжную подачу смазки к основным шарнирным и трущимся узлам.

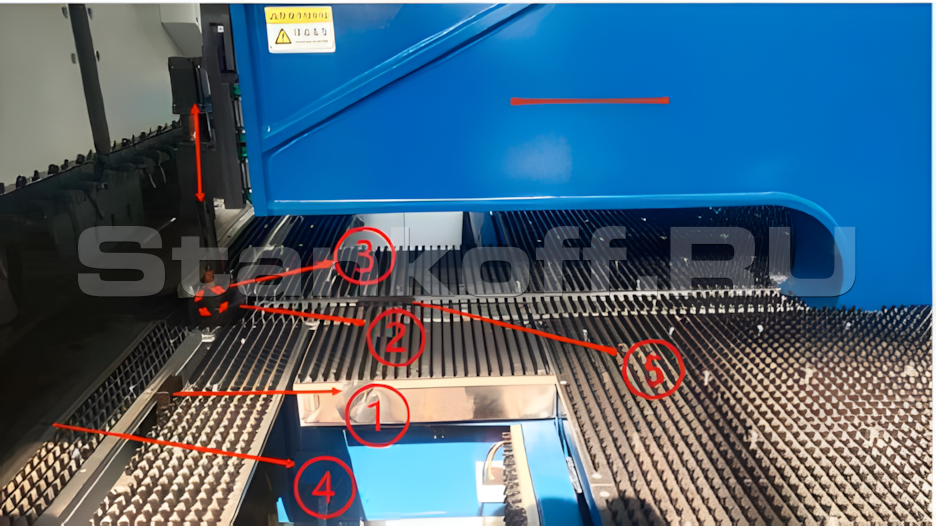

• Устройство подачи и позиционирования
Выполняет смену стороны, поворот и горизонтальное перемещение заготовки. Задний упор упрощает ручную загрузку и точное позиционирование листа, нижний сервопривод с линейными направляющими обеспечивает высокую точность и плавность хода, а подача прижимной штангой позволяет обрабатывать в том числе листы с отверстиями и заготовки малого формата.

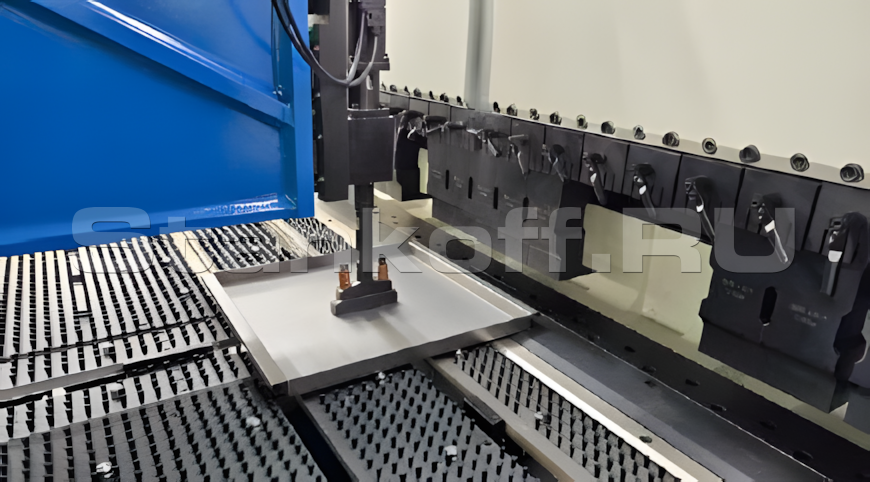

• Конфигурация матриц
Стандартная матрица состоит из верхней гибочной матрицы, нижней гибочной матрицы, нижней прижимной матрицы, верхней прижимной матрицы и петлевой матрицы. Верхняя прижимная матрица устанавливается на необходимую длину. Петлевые матрицы используются для обхода углов коробчатых заготовок.
• Вспомогательное устройство нижнего инструмента
Станок оснащен нижним инструментальным устройством, которое может выполнять гибку некоторых специальных малых кромок, что позволяет клиентам производить более разнообразную продукцию.

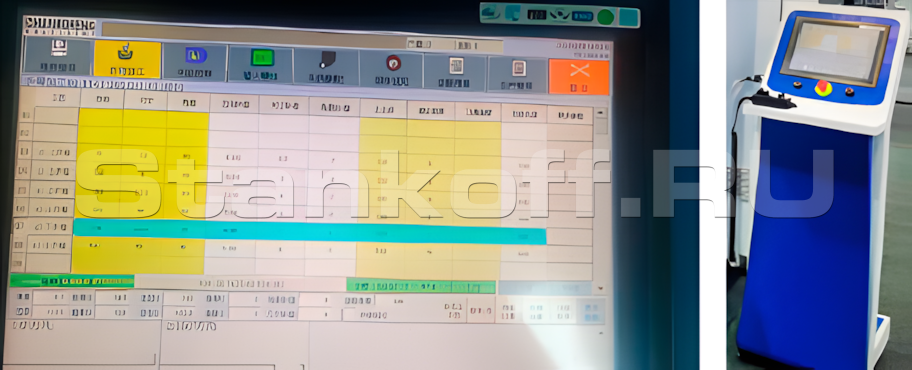

• 17-дюймовый полноцветный ЖК-экран
• Поддержка высокоскоростной шины EtherCAT
• Управление автоматической сменой инструмента
• Поддержка до 64 сервоосей
• Онлайн-коррекция угла и мониторинг толщины
• Полностью замкнутое управление с 8 абсолютными датчиками
• Поддержка универсальной и кромочной смены инструмента
• Оффлайн-программирование 2D и 3D заготовок
• Симуляция гибки заготовок
• Онлайн-мониторинг столкновений гибочных инструментов
• Поддержка угловой, радиусной гибки, мёртвой кромки и обучения
• Подключение к MES для обмена данными
• Встроенный программируемый логический контроллер (PLC) для интеграции с манипуляторами, роботами и периферией

• Магнитно-оптическая линейка
• Серводвигатель
• Высокоточные линейные направляющие
• Шлифованная высокоскоростная точная винтовая передача
• Электрокомпоненты
• Четверной блок подготовки воздуха

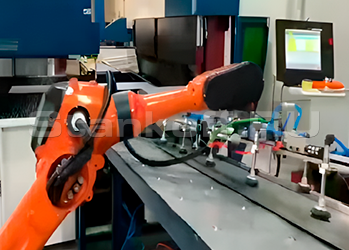

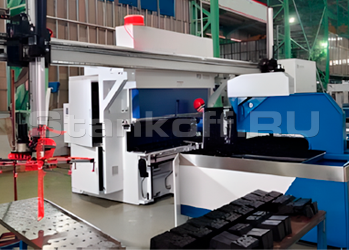

• Автоматическая загрузка и разгрузка при помощи робота
• Система загрузки и разгрузки с рамой и присосками

• Рабочее напряжение: 380В, 50Гц, трехфазное четырехпроводное, колебание напряжения ±10%;
• Температура окружающей среды: 0℃~+40℃;
• Относительная влажность: 20-80%;
• Минимум пыли, отсутствие вредных и коррозионных газов;
• Вдали от сильных источников вибрации и электромагнитных помех.
