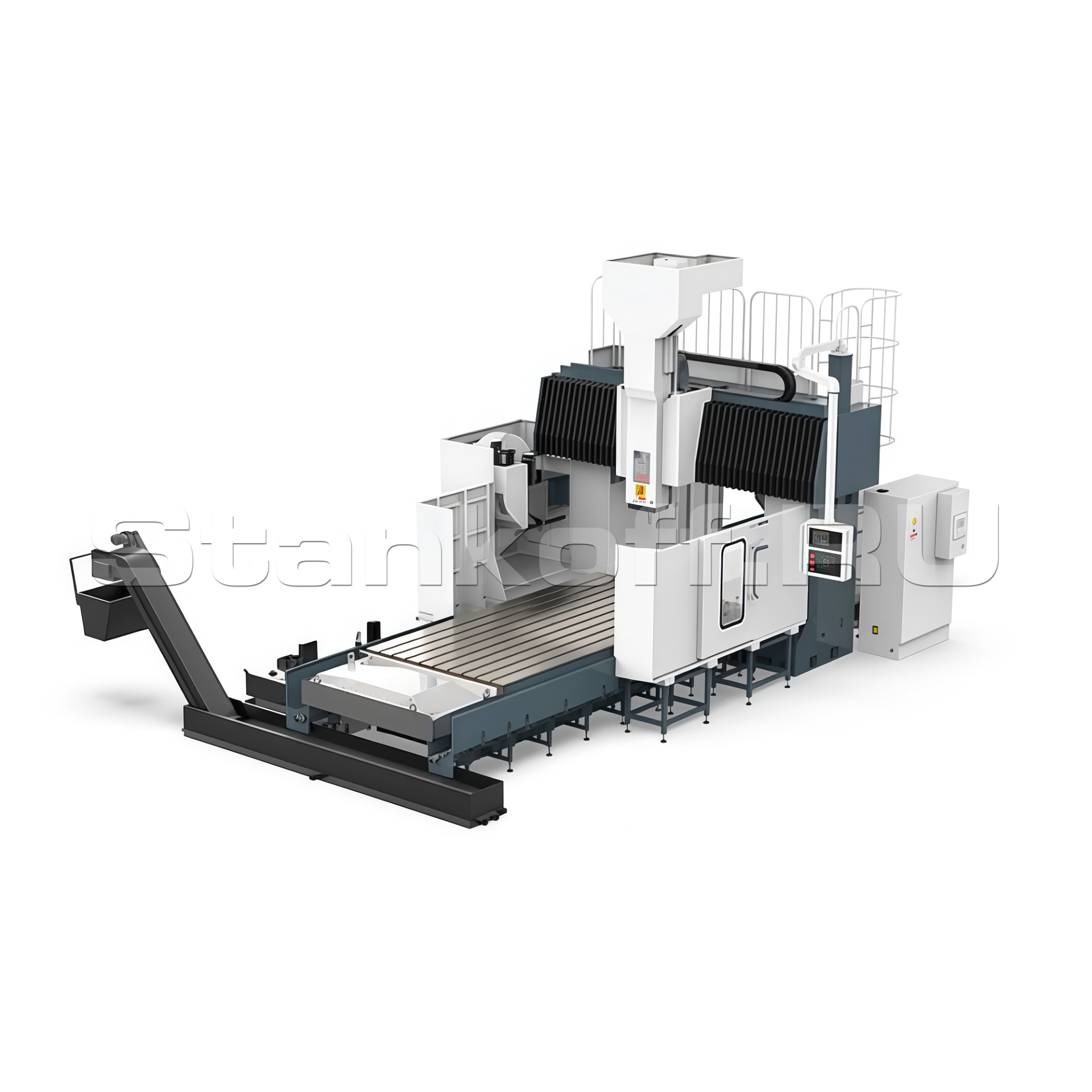

Портальный обрабатывающий центр PGMF-2560

Куда отправить цену?

Наличие уточняйте

Доставка: до Москвы

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Альберт Шайхуллин

+7 (800) 5555-770

Хотите мы Вам перезвоним?

Сопутствующие товары

Металлообрабатывающее оборудование

Фрезерное оборудование

Портальные обрабатывающие центры с ЧПУ

Обрабатывающий центр выполняет функции сверления, растачивания, фрезерования, расширения, развертки, жесткой нарезки резьбы, линейной интерполяции, круговой интерполяции, винтовой интерполяции и трехкоординатной навески.

Паспорт точности

Перпендикулярность между перемещением оси Z и перемещением оси Y - 0,02/500.

Перпендикулярность между перемещением оси Z и перемещением оси X - 0,02/500.

Перпендикулярность между перемещением оси X и перемещением оси Y - 0,02/500.

Радиальное биение отверстия вала шпинделя:
• Ближе к концу шпинделя - 0,01;
• 300 мм от конца шпинделя - 0,02.

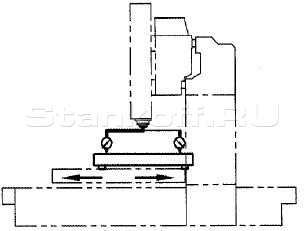

Перпендикулярность между осью шпинделя и перемещением по оси X - 0.015/300.

Перпендикулярность между осью шпинделя и перемещением по оси Y - 0.015/300.

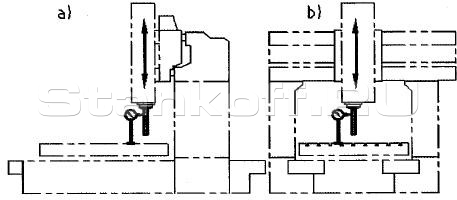

Параллельность между осью шпинделя и движущимися частями по оси Z:
• В вертикальной плоскости XZ, параллельной оси X - 0,015 при длине 300 мм;
• В вертикальной плоскости ZY, параллельной оси Y - 0,015 при длине 300 мм.

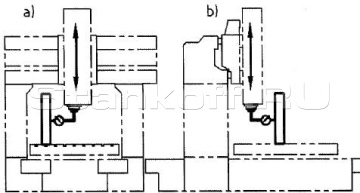

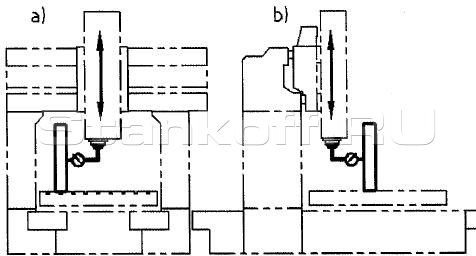

Перпендикулярность между столом и перемещением по оси Z
• В вертикальной плоскости ZY, параллельной оси Y - 0.02/500;
• В вертикальной плоскости XZ, параллельной оси X - 0.02/500.

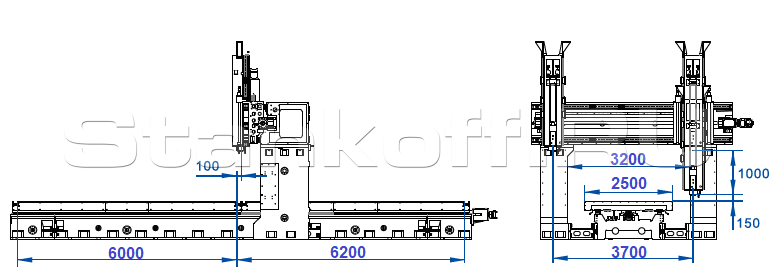

Рабочие перемещения

Конструктивные особенности

Определение каждой координатной оси

• Ось X: рабочий стол перемещается по станине в продольном направлении вперед и назад;
• Ось Y: суппорт перемещается влево и вправо в поперечном направлении вдоль направляющей на балке;
• Ось Z: ползун перемещается вертикально вверх и вниз по направляющей на суппорте.

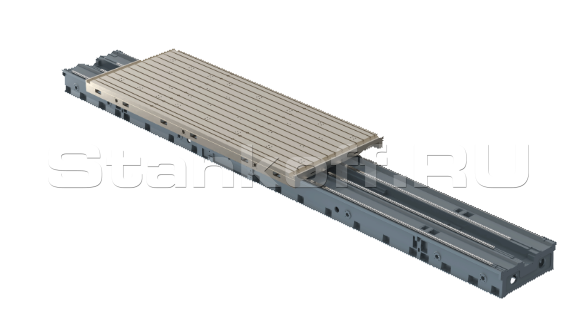

Станина (Ось X)

• Станина изготовлена из высокопрочного и качественного чугуна с формовкой из смоляного песка. Ползуны с высокой несущей способностью расположены на каждой линейной направляющей роликового типа в соответствии с механическим принципом, так что станок получает высокую жесткость и долгосрочную стабильность точности;
• Центральная система смазки для регулярной и количественной смазки каждого ползуна гарантирует жесткость системы и длительный срок службы. В системе передач используется серводвигатель переменного тока. Пройдя через редуктор с низким люфтом, он приводит в движение шариковый винт с большой нагрузкой, обеспечивая линейное возвратно-поступательное движение по оси X.

Рабочий стол 2500×6000 мм

Рабочий стол станка имеет цельную конструкцию, изготовленную методом высокопрочного литья из высококачественного чугуна в формах из полимерно-песчаной смеси, и представляет собой "коробчатую" конструкцию, которая обладает характеристиками высокой прочности и жесткости и является основным компонентом всего станка.

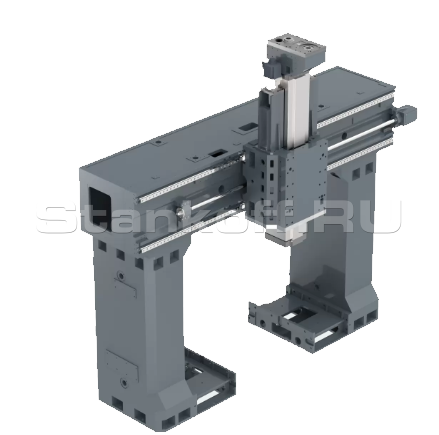

Колонны и балка

Большие части балки и колонны изготовлены из высокопрочного и высококачественного чугуна. Система подачи по оси Y оснащена серводвигателем переменного тока. Пройдя через редуктор с низким люфтом, он приводит во вращение шариковый винт с большой нагрузкой, обеспечивая линейное возвратно-поступательное движение по оси Y.

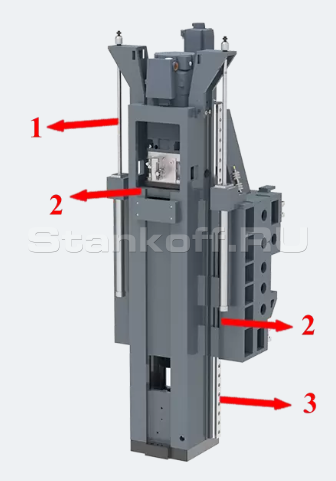

Суппорт и ползун (ось Z)

1. Двойные азотные балансировочные цилиндры с автоматической компенсацией
2. Ползун и суппорт из высокопрочного чугуна
3. Сверхпрочные линейные направляющие большой длины могут выдерживать большее усилие резания.

• Высокая скорость отклика достигается благодаря двойному сервоприводу по оси Z;
• Двойной сервопривод по оси Z обеспечивает перемещение по центру тяжести, обеспечивая сбалансированность усилий (F) с обеих сторон, устраняя крутящий момент вращения, создаваемый во время подачи.

Гидравлическая система

Функции гидравлической системы включают автоматическое высвобождение инструмента, автоматическое снятие протяжки с главного вала, автоматическое переключение передач редуктора и т.д. Общая установка интегрирована для обеспечения надежности движения всей машины и облегчения технического обслуживания.

Система смазки

Смазка станка осуществляется автоматически, детали и направляющие смазываются тонким слоем масла

Система охлаждения

Система охлаждения с постоянной температурой позволяет эффективно охлаждать шпиндельную систему и коробку передач для обеспечения точности основного перемещения станка.

Система удаления стружки

По обе стороны рабочего стола расположен шнековый транспортер, а в передней части рабочего стола расположен подъемный цепной пластинчатый транспортер.

Электрическая система

Электрическая схема станка соответствует электрическому стандарту GB 5226.1-2008. Силовая цепь имеет защиту от перегрузки по току и короткого замыкания, действия, связанные со станком, имеют соответствующие блокировки для обеспечения безопасности оборудования и персонала.

Электрический шкаф

Закрытый электрический шкаф оснащен кондиционером для отвода внутреннего тепла для обеспечения нормальной работы электрооборудования.

Блок управления работой станка

Станок оснащен подвесным блоком управления и подвесным MPG - маховиком, который удобен для настройки и эксплуатации станка.

Безопасность

Станок оснащен сигнализатором и кнопкой аварийной остановки, которые могут предотвратить различные внезапные сбои, приводящие к повреждению станка. Благодаря программному обеспечению alarm может отображать текст и цифры с помощью дисплея. Станок делит методы обработки аварийных сигналов на три категории в зависимости от различных ситуаций: "аварийная остановка" для аварийных сигналов; "задержка подачи" для общих аварийных сигналов; только "запрос" для ошибок в работе.

Стандартная комплектация

Система ЧПУ FANUC 0i-MF;
Механический шпиндель BT50;
Высокопроизводительные серводвигатели по осям X/Y/Z (Siemens);
Устройство для автоматической смазки;
Станина машины и основные компоненты представляют собой отливки из чугуна;
Защита рабочей зоны;
Внешнее охлаждение;
Панель управления;
MPG-маховик;
Конвейер для стружки цепного типа;
Трехцветная сигнальная лампа (красный, желтый, зеленый);
Рабочее освещение;
Кондиционер для электрического шкафа;
Масляное охлаждение шпинделя;
Гидравлическая станция.

Дополнительная комплектация

Система для бесконтактной наладки инструмента Renishaw TS-27R;
Датчик установки и измерения заготовки Renishaw RMP60;
Охлаждение через шпиндель 20 Бар;
Инструментальный магазин на 32 поз.

Ход по оси X, мм	6200
Ход по оси Y, мм	3700
Ход по оси Z, мм	1000
Расстояние от конца шпинделя до стола, мм	150-1150
Расстояние между колоннами, мм	3200
Размер рабочего стола, мм	2500×6000
T-паз (ширина/расстояние), мм	28/200
Макс. нагрузка на стол, тонн	25
Макс. скорость вращения шпинделя, об/мин	10-6000
Мощность главного двигателя, кВт	22/26
Выходной крутящий момент, Н·м	726/858
Тип шпинделя	MAS 403 BT50
Сечение ползуна, мм	400×400
Максимальная скорость быстрого перемещения по оси X, м/мин	15
Максимальная скорость быстрого перемещения по оси Y, м/мин	20
Максимальная скорость быстрого перемещения по оси Z, м/мин	15
Скорость подачи при резке по оси X, м/мин	10
Скорость подачи при резке по оси Y, м/мин	10
Скорость подачи при резке по оси Z, м/мин	10
Точность позиционирования по оси X, мм	0.035
Точность позиционирования по оси Y, мм	0.025
Точность позиционирования по оси Z, мм	0.015
Точность повторяемости позиционирования по оси X, мм	0.025
Точность повторяемости позиционирования по оси Y, мм	0.015
Точность повторяемости позиционирования по оси Z, мм	0.01
Количество позиций инструментального магазина, шт	32
Вес инструмента в сборе, кг	25
Наибольший диаметр инструмента, мм	125
Наибольший диаметр инструмента при свободных соседних ячейках, мм	250
Наибольшая длина инструмента, мм	400
Подача сжатого воздуха, МПа	0.6-0.7
Смазка шариковых винтов	Автоматическое устройство для смазывания консистентной смазкой
Смазка линейных направляющих	Автоматическое устройство для смазывания консистентной смазкой
Способ охлаждения	Охлаждающая жидкость
Объем бака для охлаждающей жидкости, л	1000
Необходимое давление для подачи ОЖ, МПа	0.4
Расход СОЖ, л/мин	30
Конвейер для стружки	Шнековый+цепной
Защита станка	Защитный кожух для рабочей зоны
Защита линейных направляющих	Стальная пластина + гофрозащита
Высота станка, мм	5300
Ширина станка, мм	6800
Длина станка, мм	16580
Вес станка, тонн	56
Мощность станка, кВА	55
