Портальный обрабатывающий центр с ЧПУ PHB-2540

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Хотите мы Вам перезвоним?

Сопутствующие товары

Металлообрабатывающее оборудование

Фрезерное оборудование

Портальные обрабатывающие центры с ЧПУ

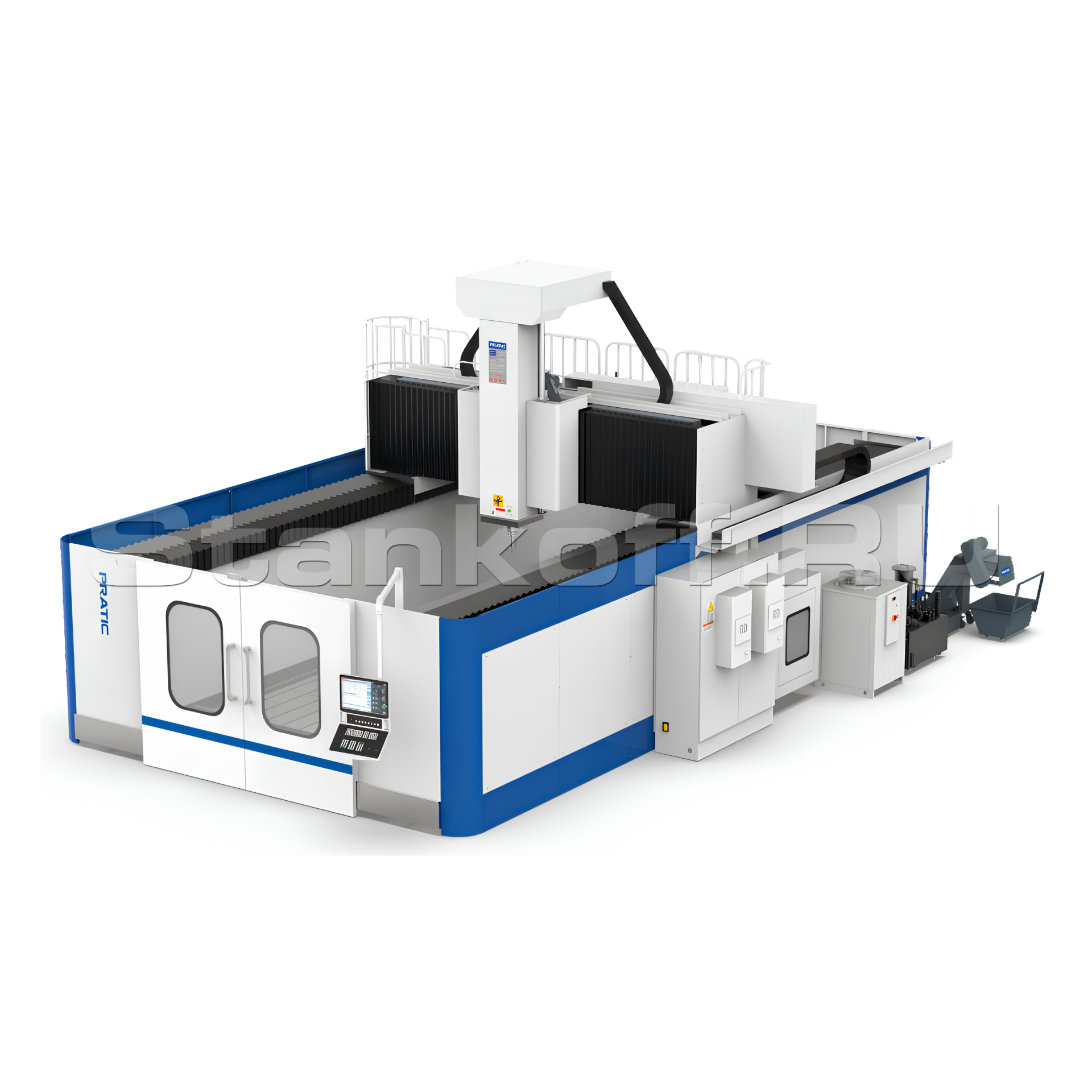

3х-осевой портальный обрабатывающий центр с ЧПУ PHB-2540 мостового типа имеет функции сверления, растачивания, фрезерования, развертывания, жесткого нарезания резьбы и т.д. Подходит для обработки с использованием ЧПУ различных основных крупных деталей, пластинчатых деталей, корпусных деталей, пресс-форм и других точных деталей.

Компоненты

Система ЧПУ	Siemens 828D (Германия)
Шпиндельный узел	PRATIC (Китай)
Трех-осевая направляющая	THK/PMI/HIWIN (Япония/Тайвань)
Пневматические компоненты	SMC/Air TAC (Япония/Тайвань)
Кабель	Igus (Германия)
Система перетаскивания цепей	Igus (Германия)
Электрические компоненты	Schneider (Франция)
Редуктор	Alpha/Stober (Германия)
Стойка	Alpha/Atlanta (Германия)

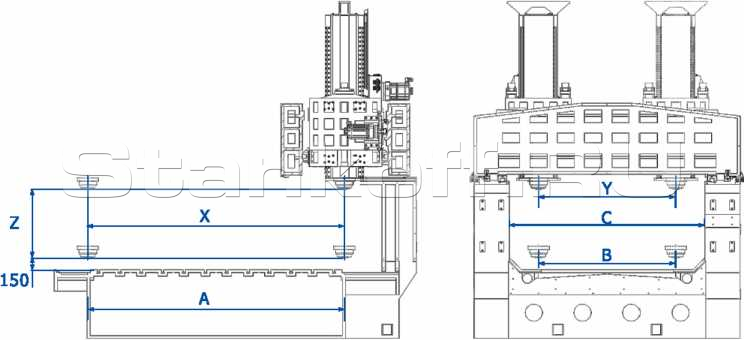

Рабочая зона

A, мм	B, мм	C, мм	X, мм	Y, мм	Z, мм
4000	2500	3400	4000	2600	1250

Конструктивные особенности

Конструкция

Стол, станина, балка, скользящее седло и ползун спроектированы с помощью тщательного трехмерного моделирования и сопоставлены с программным обеспечением для анализа структурных напряжений для получения наилучшего расположения структурных ребер. Станина и балка образуют цельную замкнутую конструкцию, эффективно повышающую жесткость и прочность основной конструкции.

Балка

Балка имеет коробчатую конструкцию с прямоугольным сечением и внутренним ребром для обеспечения достаточной жесткости на изгиб и кручение, отлита из высокопрочного высококачественного чугуна в формы из полимерного песка, что обеспечивает высокую прочность при резке.

Подвижный ползун

Используется в качестве опорной части шпинделя и исполнительной части движения по оси Z.
В подвижном ползуне используются сверхпрочные, высокоточные линейные направляющие, а шпиндель имеет высокую жесткость и хорошие высокоскоростные характеристики. Ползун обладает высокой прочностью и износостойкостью.

Рабочий стол

Имеет цельную конструкцию, отлитую из высокопрочного высококачественного чугуна в формы из полимерного песка, исполнен в виде «коробчатой» конструкции, которая обладает высокими характеристиками прочности и жесткости

Стандартная комплектация

Система ЧПУ SIEMENS;Электрошпиндель с конусом HSK -A63;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Централизованное устройство автоматической подачи смазки;
Чугунная станина и подвижные части станка;
Водоструйная система охлаждения;
Конвейер для стружки цепного типа;
Кондиционирование воздуха электрошкафа;
Трехцветная сигнальная лампа;
Осветительное устройство для инструментов станка;
Разделительный маховик.

Опциональная комплектация

Система ЧПУ FANUC;
24-местный инструментальный магазин дискового типа;
32-местный инструментальный магазин цепного типа;
40-местный инструментальный магазин цепного типа;
40-местный вертикальный и горизонтальный встроенный инструментальный магазин;
СОЖ, подаваемая через шпиндель (TSC);
Датчик линейных перемещений с замкнутым контуром управления;
4-осевой поворотный стол;
Проверка заготовки;
Обнаружение инструмента.

Размер рабочего стола, мм	2500x4000
Макс. нагрузка, т/м²	5
Т-образный паз (ширина/расстояние между центрами), мм	22/250
Система ЧПУ	SIEMENS / FANUC
Конус шпинделя	HSK A63
Стандартный тип шпинделя	С электроприводом
Номинальная мощность приводного двигателя (S1), кВт	15
Макс. мощность приводного двигателя (S6), кВт	18
Номинальный крутящий момент (S1), Н·м	50
Макс. крутящий момент (S6), Н·м	60
Макс. скорость шпинделя, об/мин	20000
Квадратный подвижный хобот, мм	450x450
Рабочий ход по оси X, мм	4000
Рабочий ход по оси Y, мм	2600
Рабочий ход по оси Z, мм	1250
Хвостовик шпинделя к рабочему столу, мм	150-1400
Расстояние между стойками, мм	3400
Ускоренная подача по осям X/Y/Z, м/мин	30
Макс. скорость рабочей подачи, м/мин	15
Точность позиционирования по оси X, мм	0,02
Точность повторного позиционирования по оси X, мм	0,012
Точность позиционирования по осям Y/Z, мм	0,015/0,012
Точность повторного позиционирования по осям Y/Z, мм	0,01/0,008
Тип транспортера для удаления стружки	Винтовой + цепной
Смазочная система	Автоматическая
Система охлаждения	Водяное охлаждение
Пневматическое давление, МПа	0,6–0,9
Длина станка, мм	8000
Ширина станка, мм	7500
Высота станка, мм	4950
