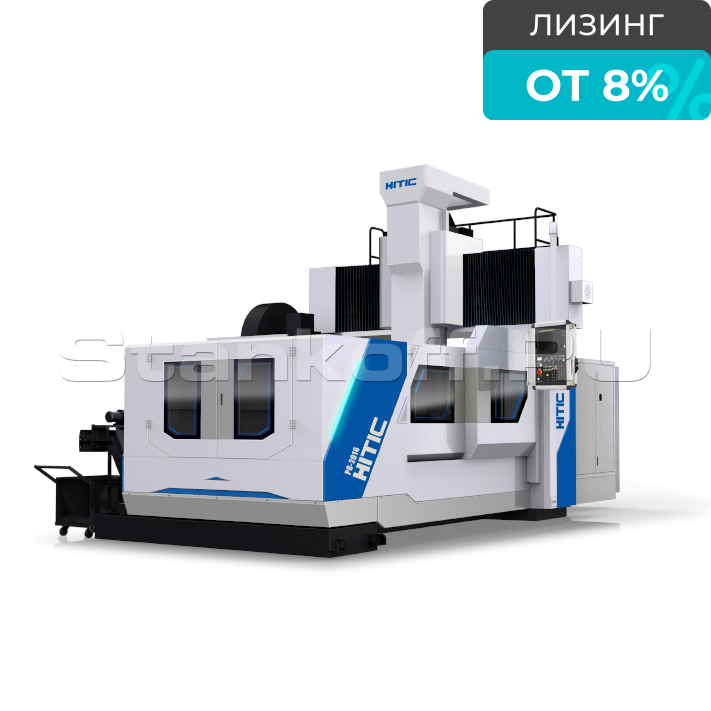

Портальный обрабатывающий центр ЧПУ с фиксированной балкой и подвижным рабочим столом HITIC PG-2518

В наличии на складе
Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да
Портальный обрабатывающий центр ЧПУ HITIC PG-2518 — это высокоточный станок с неподвижной балкой и подвижным рабочим столом, предназначенный для фрезерования, сверления и тяжелой механической обработки. Оснащён прочной литой станиной и встроенной чугунной балкой, обладает высокой жёсткостью и стабильностью. Идеален для изготовления пресс-форм, штампов, обработки плит и сложных деталей из стали. Применяется в судостроении, аэрокосмической и оборонной промышленности, тяжёлом машиностроении и других высоконагруженных отраслях. Обеспечивает точную трёхосевую обработку с возможностями линейной, круговой и спиральной интерполяции.

Комплектующие

Система ЧПУFANUC (Япония)
СерводвигателиFANUC (Япония)
Шарико-винтовая передачаHIWIN (Тайвань) / IPIRANGA (Испания) / THK (Япония)
ПодшипникNSK (Япония)
Система смазкиBaotn (Китай)
Линейные направляющиеHIWIN (Тайвань) / THK (Япония)
Система охлаждения шпинделяКитай
Гидравлические компонентыКитай
Конвейер для стружкиКитай
Пневматический компонентSMC (Япония) / AIR TAC (Тайвань, Китай)
Электрические компонентыSchneider (Франция)
РедукторStober (Германия)
Защита из стальных пластин + гофрозащитаКитай
Система буксирной (тяговой) цепиКитай

Конструктивные особенности


Станина

Станина и стол изготовлены из высокопрочного и высококачественного чугуна, отлитого с использованием смоляного песка

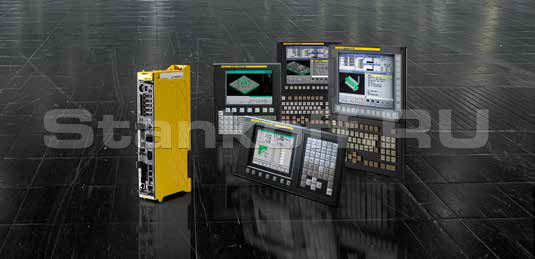

ЧПУ 0i-MODEL F

Универсальное и надёжное решение для широкого спектра задач, сочетающее высокую производительность и доступную цену. Система поддерживает до 11 осей подачи, 4 шпиндельные оси и 2 канала, включая возможность подключения загрузчиков. Обеспечивает 4-осевую или 3+2-осевую обработку, оснащена функцией безопасности Dual Check Safety и диалоговым программированием MANUAL GUIDE i или TURN MATE i. Встроен высокоскоростной PMC, оптимизация траектории, предпросмотр до 400 кадров. Имеет удобный интерфейс, расширенные сетевые функции и высокую ремонтопригодность, как у серии 30i-MODEL B.

Ось X

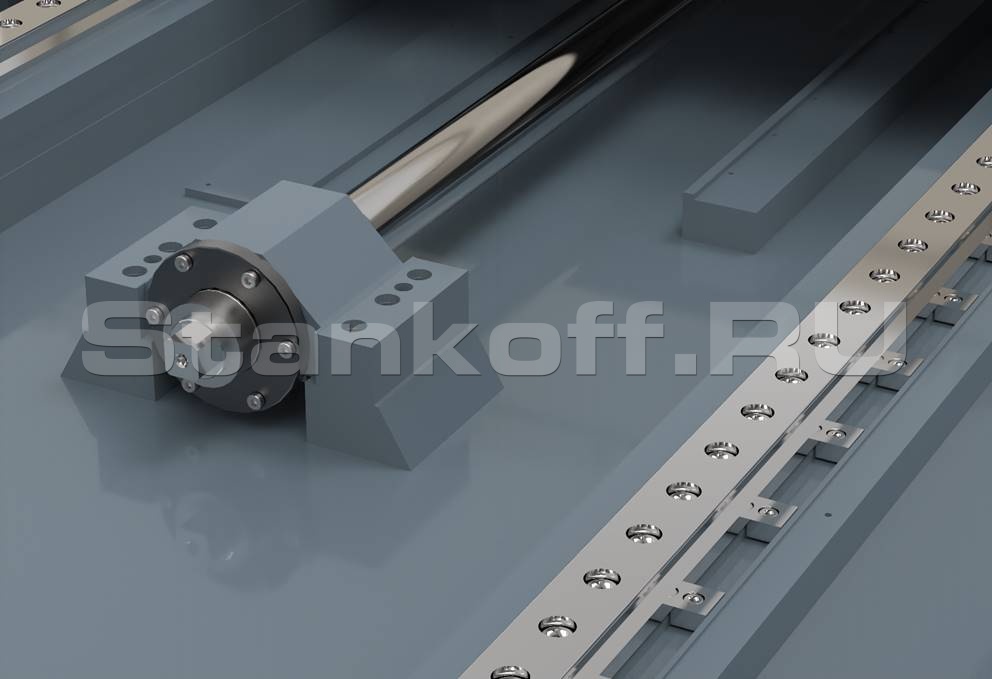

Приводится в движение с помощью ременной передачи, которая передаёт вращение на шарико-винтовую пару (ШВП) и обеспечивает перемещение рабочего стола. Для повышения точности в ШВП используется предварительный натяг, позволяющий устранить люфты между винтом и гайкой и создать необходимое преднагруженное состояние узла.

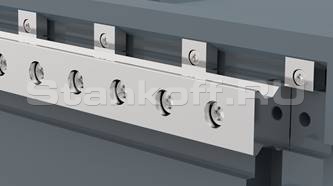

Ось Y

Оснащена высоконагруженными роликовыми линейными направляющими шириной 55 мм, размещёнными ступенчато с увеличенным интервалом. Такое конструктивное решение обеспечивает повышенную жёсткость и стабильность при обработке.

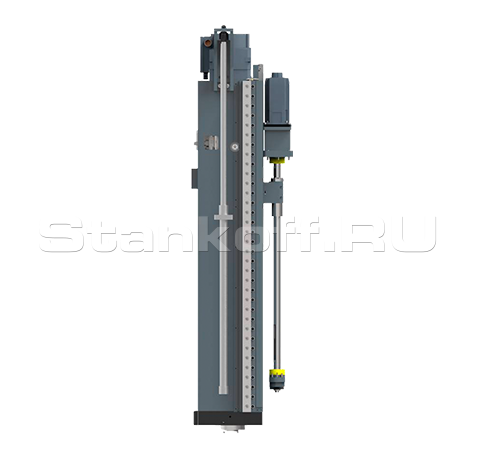

Ось Z

Привод по оси Z изготавливается путем прямого соединения двигателя и ШВП.

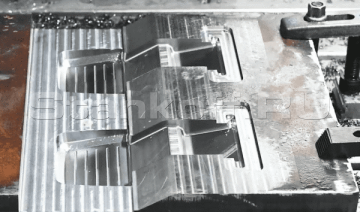

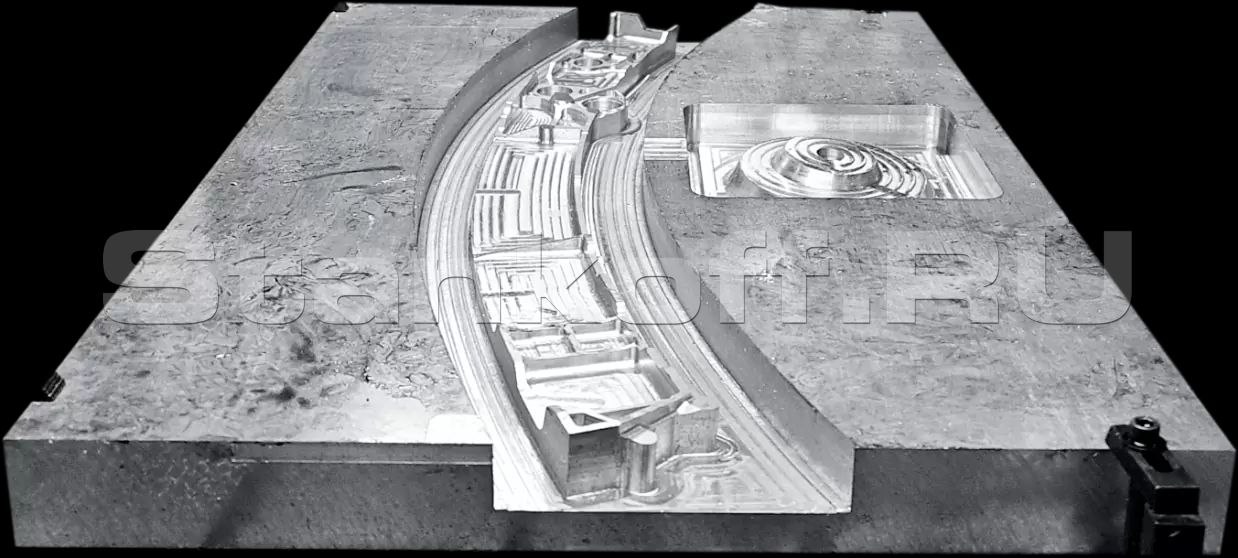

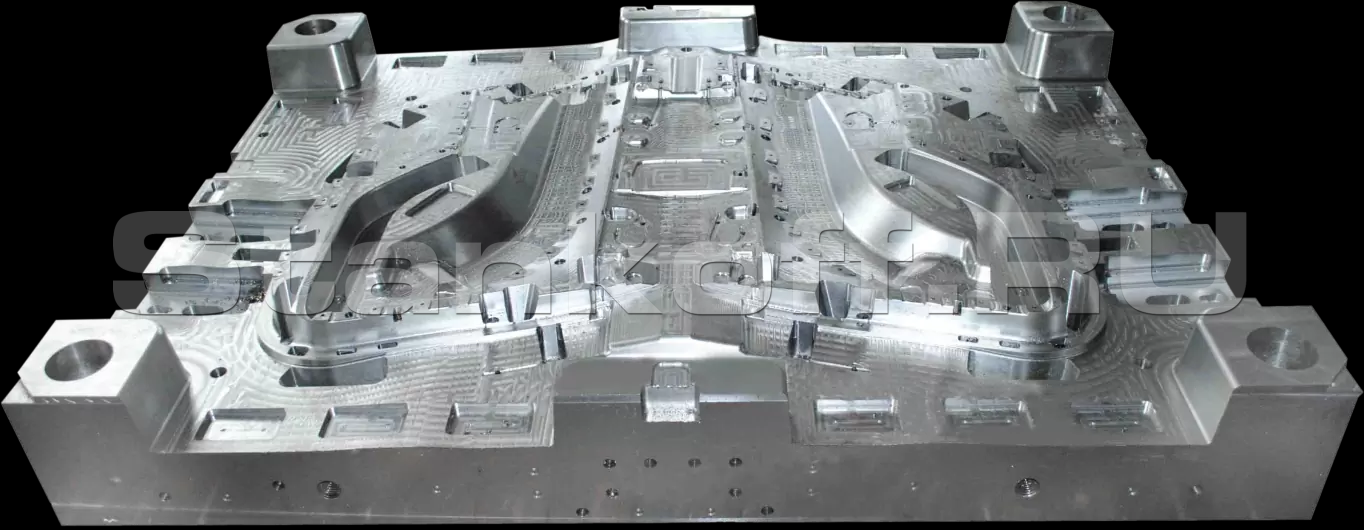

Получаемые детали

Стандартная комплектация

  • Система ЧПУ FANUC 0i MF
  • Шпиндель BT50
  • Высокопроизводительные серводвигатели по осям X/Y/Z (FANUC)
  • Устройство для автоматической подачи смазки
  • Станина машины и основные компоненты – отливки из чугуна
  • Защита рабочей зоны
  • Внешнее охлаждение
  • Операционная панель
  • MPG-маховичок
  • Конвейер для стружки цепного типа
  • Трехцветная сигнальная лампа (красный, желтый, зеленый)
  • Рабочее освещение
  • Кондиционер для электрического шкафа
  • Масляное охлаждение для шпинделя
  • Инструментальный магазин на 24 позиции

Производитель: PRATIC

Родина бренда: Китай

Система ЧПУFANUC 0i MF PLUS
Ход по оси X, мм2500
Ход по оси Y, мм1800
Ход по оси Z, мм1000
Расстояние от шпинделя до стола, мм150-1150
Расстояние между колоннами, мм1800
Размер рабочего стола, мм1600x2500
T-паз (ширина/расстояние), мм22 / 180
Макс. нагрузка на стол, тонн6,5
Макс. скорость шпинделя, об/мин6000
Мощность шпинделя, кВт15 / 18.5
Крутящий момент, Нм143 / 236
Тип шпинделяMAS 403 BT50
Макс. скорость перемещения по X, м/мин15
Макс. скорость перемещения по Y, м/мин15
Макс. скорость перемещения по Z, м/мин12
Скорость подачи при резке по X, м/мин10
Скорость подачи при резке по Y, м/мин10
Скорость подачи при резке по Z, м/мин8
Точность позиционирования X, мм0,025
Точность позиционирования Y, мм0,018
Точность позиционирования Z, мм0,01
Повторяемость по X, мм0,022
Повторяемость по Y, мм0,015
Повторяемость по Z, мм0,008
Подача сжатого воздуха, МПа0,6 - 0,7
Смазка ШВПАвтоматическая, консистентная
Смазка направляющихАвтоматическая, консистентная
Система охлажденияОхлаждающая жидкость
Объем бака охлаждения, л500
Давление подачи ОЖ, МПа0,4
Расход СОЖ, л/мин30
Конвейер для стружкиШнековый + цепной
Защита рабочей зоныКожух
Защита направляющихСтальная пластина + гофрозащита
Потребляемая мощность, кВА45
Высота, мм4000
Ширина, мм3900
Длина, мм7300
Вес, кг21000
