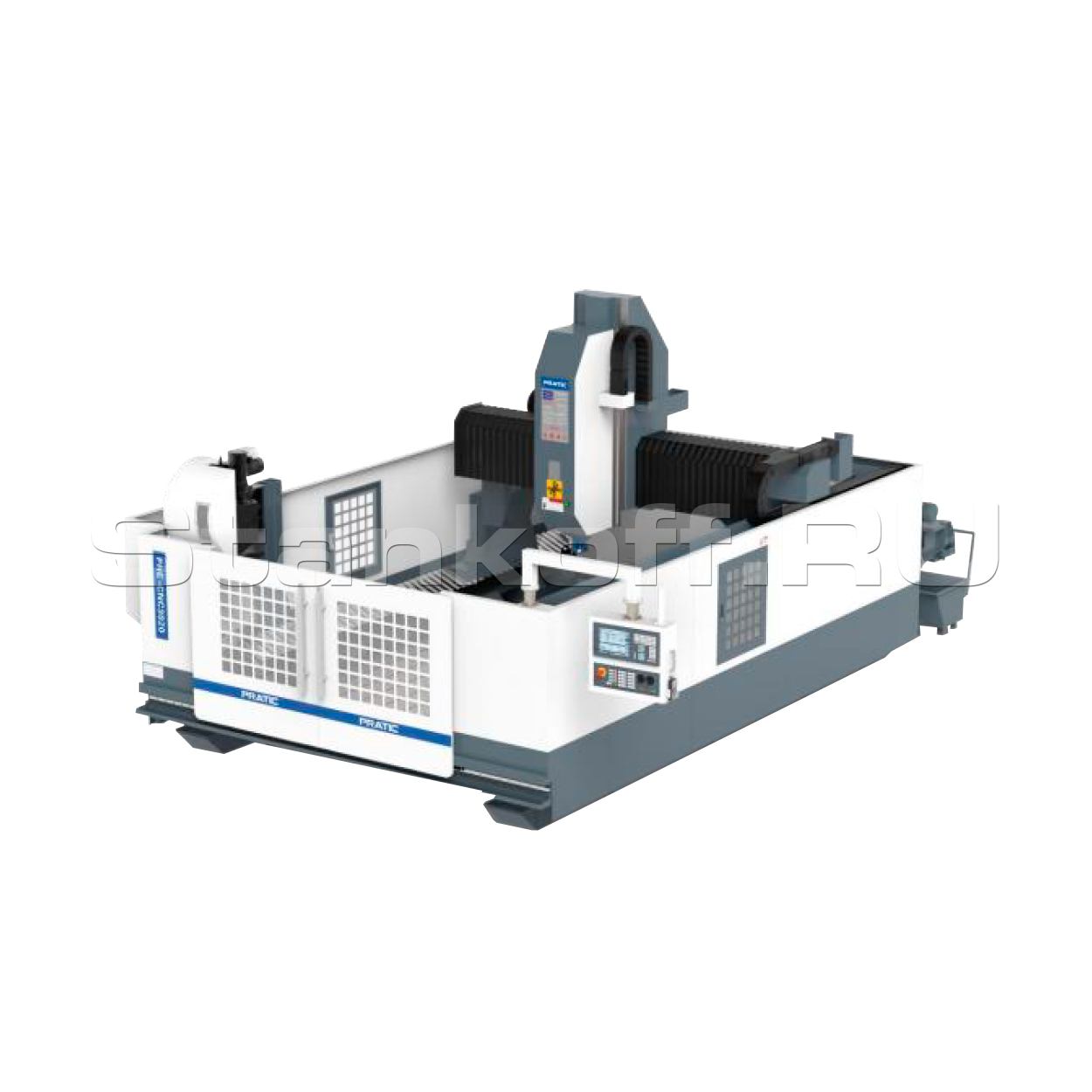

Портальный обрабатывающий центр с подвижной траверсой PRATIC PHE-CNC3020

Name: Портальный обрабатывающий центр с подвижной траверсой PRATIC PHE-CNC3020
Brand: PRATIC
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Ильнур Сафин

+7 995 888-07-15

Хотите мы Вам перезвоним?

Портальный обрабатывающий центр PRATIC PHE-CNC3020 отличающийся универсальностью, низкой конструкцией станины станка, поддерживающей ее прочность для обеспечения высокой точности обработки. Большой диапазон обработки отвечает разнообразным нуждам потребителей. Обрабатывающий центр объединяет фрезерование, сверление и нарезание резьбы в одном станке и широко используется в обработке профилей и пластин в таких отраслях как производство поддонов для аккумуляторных батарей электроавтомобилей, железнодорожной промышленности и при производстве деталей станков.

Модель представляет собой портальную конструкцию, способную эффективно обрабатывать средние и тяжелые алюминиевые и стальные листы и другие крупногабаритные заготовки. Станина станка и основные движущиеся части изготовлены из отливок HT250. Встроенная чугунная станина с высокой виброустойчивостью и высокой физической стабильностью. Единая трапециевидная конструкция колонн и балки улучшает устойчивость к опрокидыванию и жесткость оборудования. Низкорамная конструкция станка позволяет обрабатывать большой диапазон деталей, поддерживает ее прочность, обеспечивая высокую точность обработки, удобную загрузку и разгрузку.

Область применения

Станок производит функции фрезерования, сверления, нарезания резьбы;
Обработка алюминия, стали, меди и неметаллических материалов;
Широко используется в производстве аккумуляторных поддонов для электромобилей, железнодорожном транспорте, машиностроении и т. д.

Преимущества

Оборудование оснащено устройством автоматической смены инструмента на 24 позиции. В магазин устанавливается инструмент максимальным диаметром 75мм при занятых соседних гнездах и 150 мм при свободных соседних гнездах. Максимальная длина инструмента 300 мм с занятыми соседними ячейками. Наибольшая масса 1-ой позиции инструмента 8 кг.
Оборудование оснащено сдвоенной ШВП с синхронизированными между собой 2-мя электродвигателями оси Х. ШВП расположены в верхней и нижней частях портала.
Оборудование оснащено прецизионными направляющими опор качения с системой циркуляции смазки, осуществляющих перемещение по осям Х и У.
Оборудование оснащено освещением рабочей зоны. Оборудование оснащено внешней системой подачи СОЖ.
Оборудование оснащено устройством для удаления стружки из рабочей зоны обработки.
Система числового программного управления с высокой стабильностью обработки

Система ЧПУ FANUC 0i MF.
С мощными функциями и полной передачей данных
Использует модульную архитектуру с высокой масштабируемостью.
Повышение гибкости и производительности станка

Стандартная комплектация

Система ЧПУ FANUC 0i MF;
Шпиндель ВТ-40;
Продувка воздухом посадочного инструментального конуса;
Автоматическая система смазки;
2 шнековых транспортера для удаления стружки из зоны обработки;
Портативный маховик управления в ручном режиме;
Чиллер жидкостного охлаждения шпинделя;
Трансформатор;
Электрошкаф;
Система промывки рабочей зоны;
Емкость для сбора стружки;
Кабинетная защита рабочей зоны;
Система измерения инструмента Renishaw TS27R.

Высокоскоростной шпиндель

Автоматическая система смазки

Встроенная система СОЖ

Дополнительная комплектация

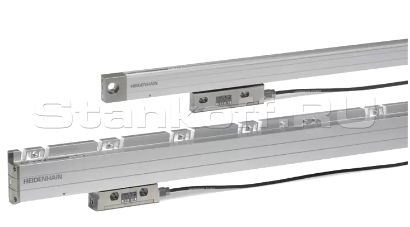

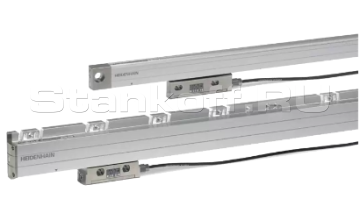

Измерительные линейки HEIDENHEIN

Поворотный стол (четвертая ось)

Световой барьер безопасности

Производитель: PRATIC

Родина бренда: Китай

Диапазон обработки
Перемещение по оси X, мм	3000
Перемещение по оси Y, мм	2000
Перемещение по оси Z, мм	800
Расстояние от торца шпинделя до стола, мм	0–800
Рабочий стол
Размер по оси X, мм	3000
Размер по оси Y, мм	2000
T-паз (ширина×расстояние×кол-во), мм	18 / 200 / 9
Максимальная нагрузка, кг	6000
Расстояние между колоннами, мм	2200
Шпиндель
Макс. частота вращения, об/мин	12000
Мощность двигателя, кВт	7.5 / 15
Конус	BT40
Макс. крутящий момент, Н·м	69 / 120
Система подачи
Рабочая скорость по X, Y, Z, м/мин	15 / 15 / 15
Ускоренное перемещение по X, Y, Z, м/мин	60 / 60 / 48
Макс. крутящий момент по X, Y, Z, Н·м	68 / 45 / 68
Инструментальный магазин (рука-манипулятор)
Вместимость, шт	24
Макс. диаметр инструмента, мм	75
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Время смены инструмента, сек	3
Точность
Позиционирование по X, Y, Z, мм	±0,03 / 0,03 / 0,015
Повторное позиционирование, мм	±0,01
Система смазки
ШВП	автоматическая
Линейные направляющие	автоматическая
Система ЧПУ
Модель	FANUC 0i MF (тип 5)
Управляемые оси	3
Общие данные
Питание	3Ф, 380В ±10%, 50Гц
Потребляемая мощность, кВА	25
Привод СОЖ, кВт	0.75
Привод стружечного конвейера, кВт	0.75 + 0.75
Требования к источнику воздуха, МПа	0.6 – 0.9
Вес станка, кг	15000
Габариты (Д×Ш×В), мм	5600×4100×3200
