Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций обработки деталей с использованием стандартного G-кода. В симуляторе реализована поддержка токарных циклов Fanuc .

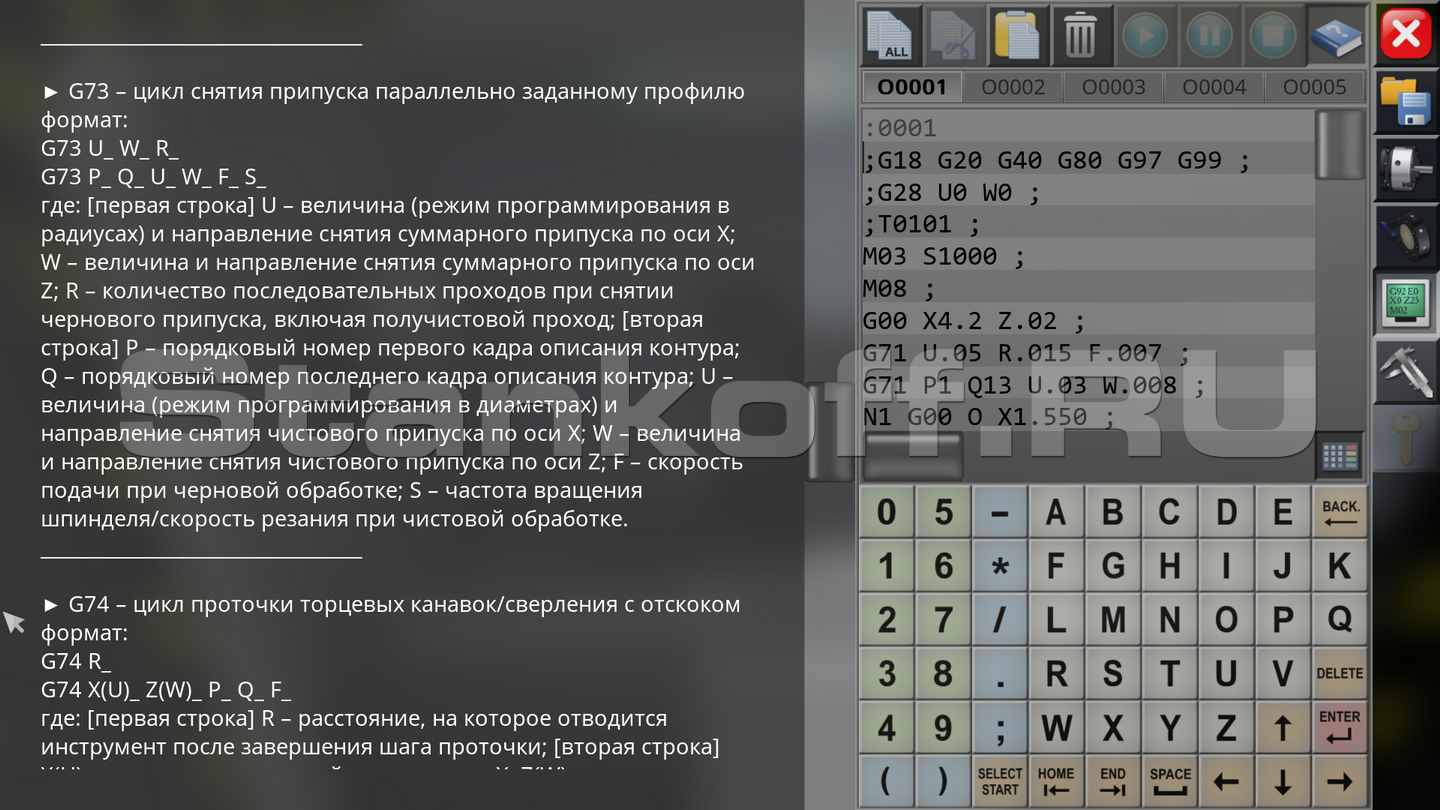

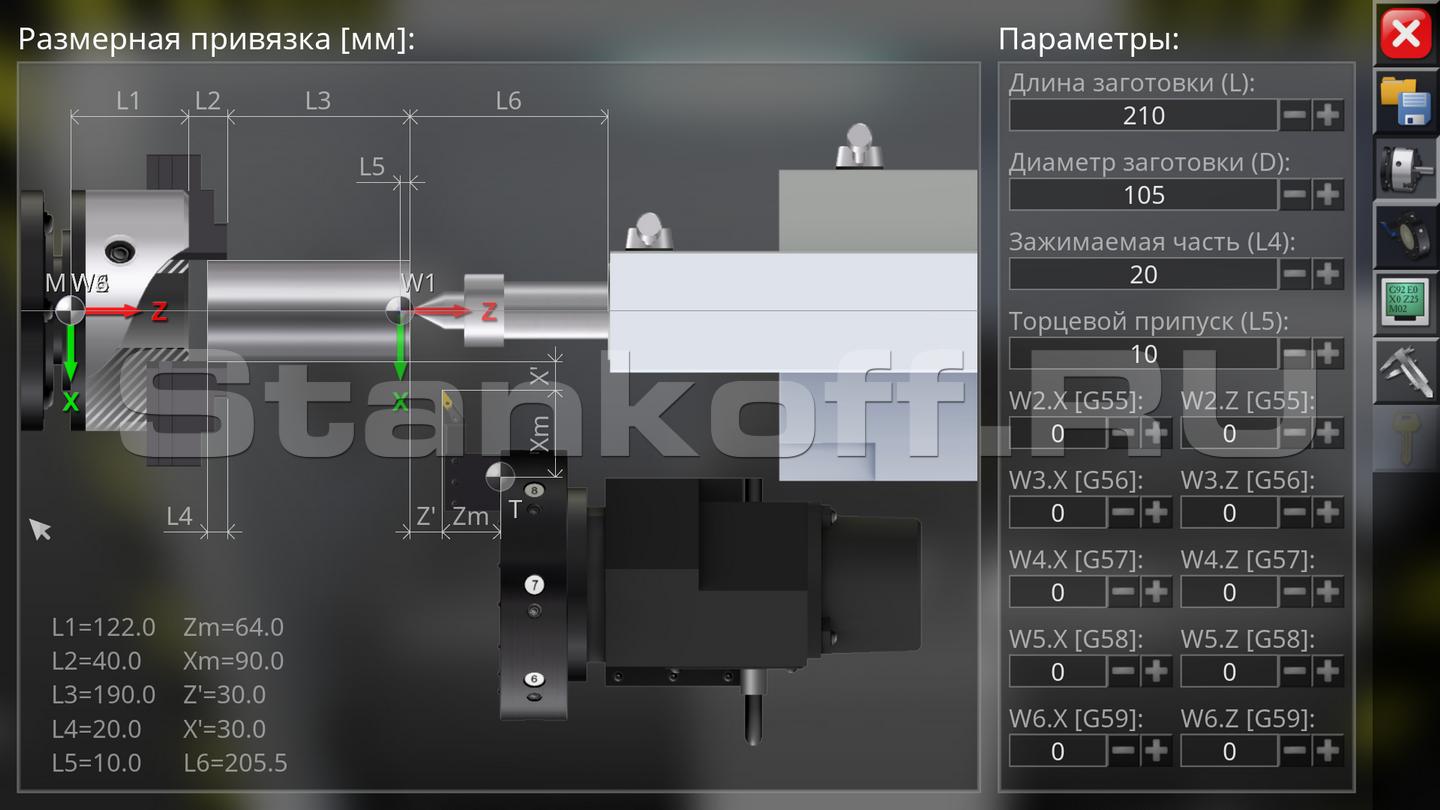

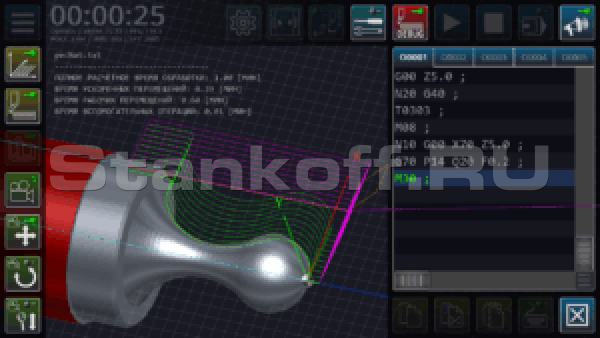

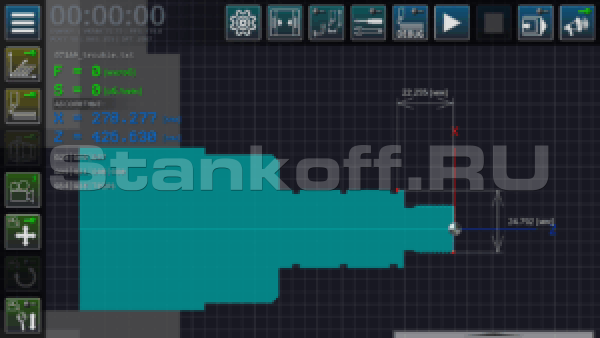

Интерактив дает возможность проводить синтаксический анализ кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

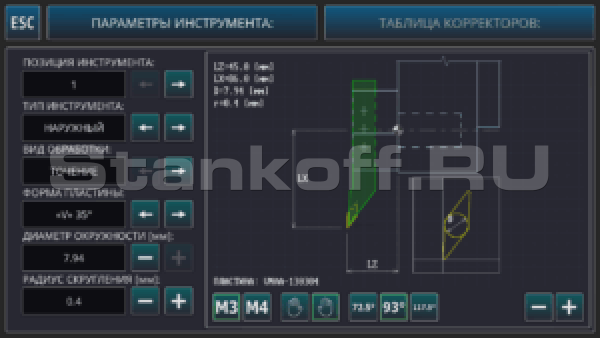

Функционал позволяет осуществлять редактирование кода управляющих программ тренажерного комплекса, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве, визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.
Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.
Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.
1. Наглядные пособия
Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе тренажерного комплекса и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.
2. Стенды
Учебные стенды для демонстрации важных аспектов работы на тренажерном комплексе и его устройства. Они могут включать макеты и схемы с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов, таких как шпиндель, суппорт, пиноль и других компонентов.
3. Планшет для обучающего контента
Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.
4. Панель оператора
Панель представляет собой физическую имитацию элементов управления тренажерным комплексом, включая рукоятки, кнопки и переключатели. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей тренажерного комплекса, привыкать к расположению элементов и корректному выполнению операций.
Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на тренажерном комплексе и способствуют практическому освоению навыков.

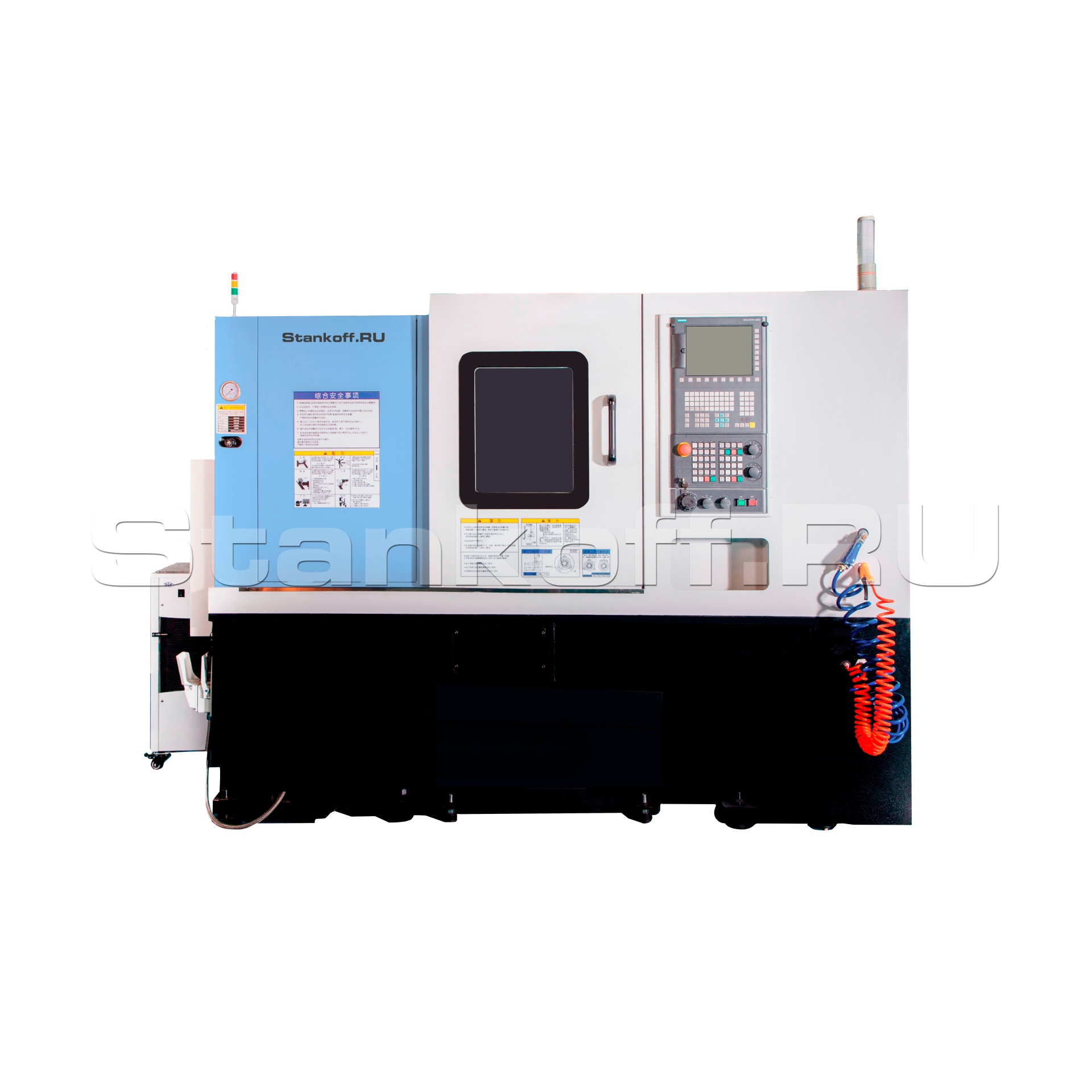

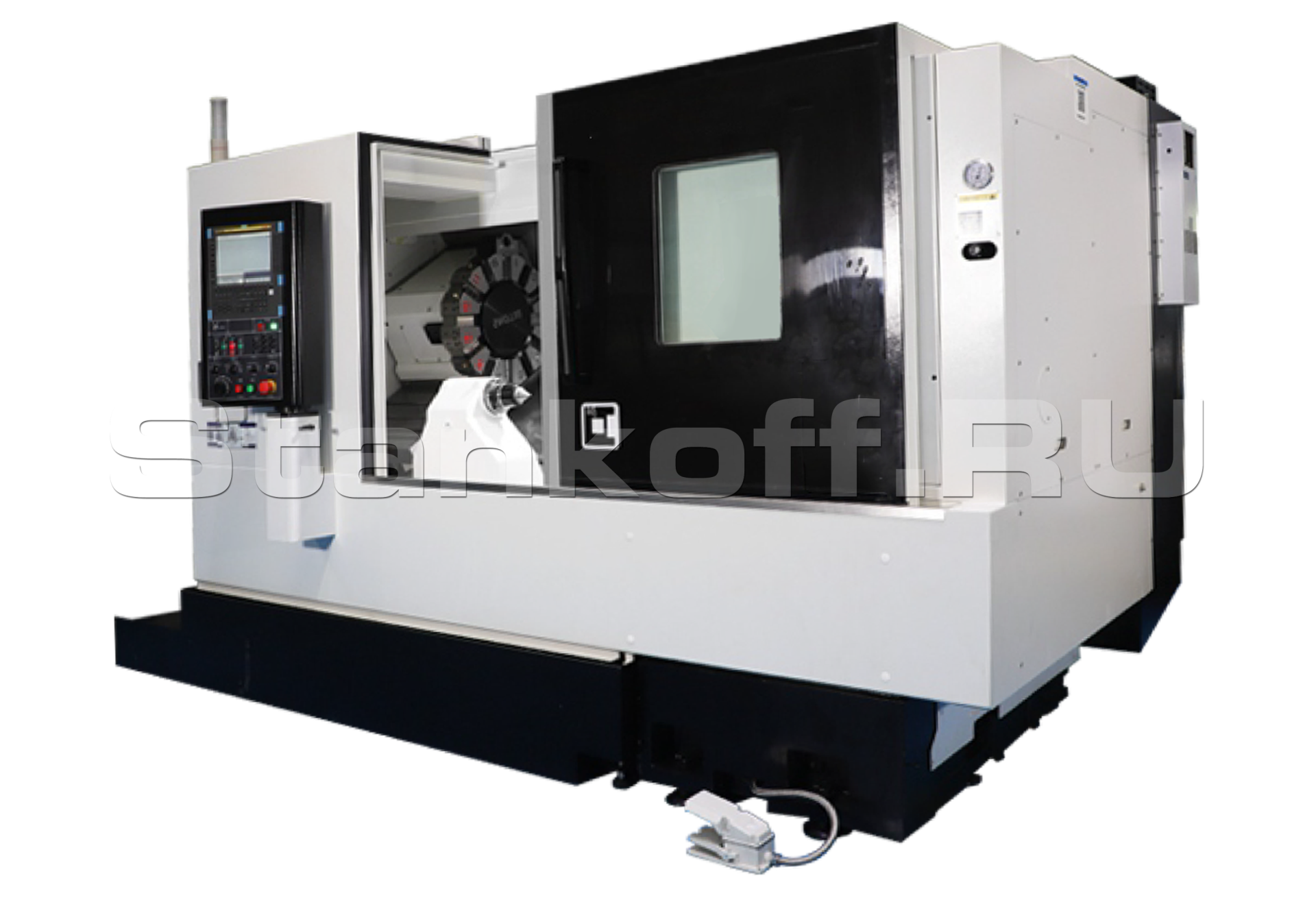

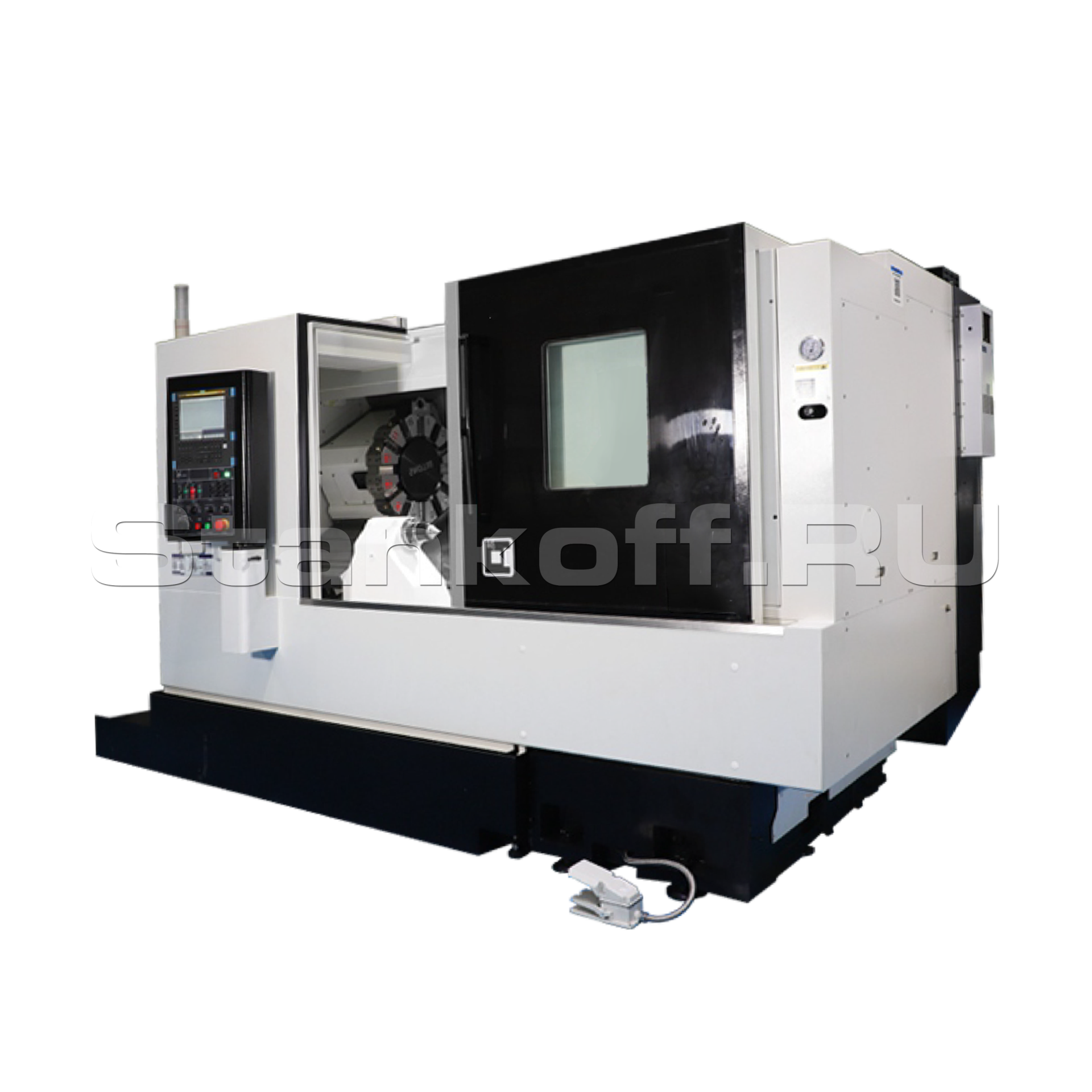

Тренажерный комплекс
Оснащен высокопроизводительным электрическим шпинделем, обеспечивающими высокую точность обработки, минимальный уровень вибраций и стабильность теплового режима. Комплекс укомплектован современной системой ЧПУ Fanuc, отличающейся надёжностью, высокой производительностью и удобством программирования, а конструктивное исполнение обеспечивает эргономичность, простоту обслуживания и комфортную эксплуатацию.

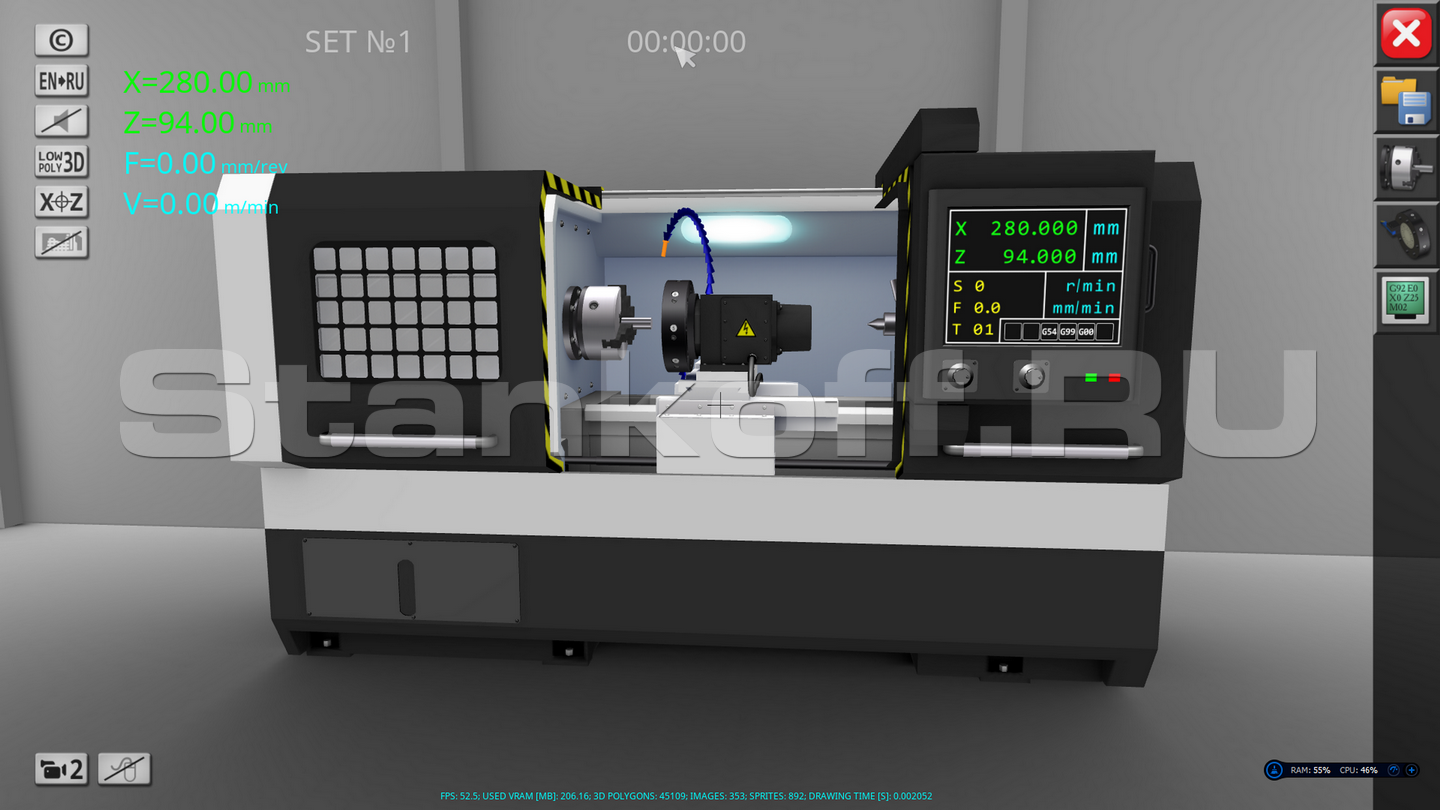

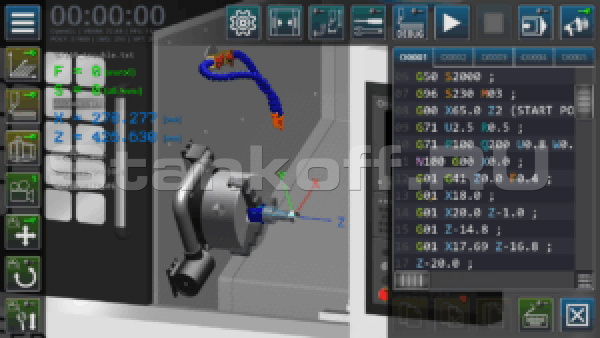

Цифровой двойник
Программное обеспечение, создающее виртуальную модель тренажерного комплекса с ЧПУ, которая симулирует работу его механизмов и управляющей системы в реальном времени.
Цельнолитая станина
Станина изготовлена из высокопрочного литого чугуна марки HT300. Она подвергнута прецизионной механической обработке и термообработке для повышения амортизации ударов и уменьшения деформации, что делает станину прочной и обеспечивает ее геометрическую точность и долговременную стабильность. Конструкция станины проверена с помощью статического и динамического силового анализа, что гарантирует высокую точность и стабильность тренажерного комплекса при тяжелой и высокоскоростной резке.

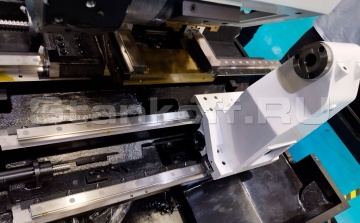

Направляющие
Являются одним из ключевых элементов конструкции, обеспечивающих устойчивость, плавность и точность перемещений рабочих узлов. Они формируют основу кинематической схемы комплекса и создают необходимые условия для стабильного позиционирования суппорта и других подвижных элементов в процессе выполнения учебных и демонстрационных операций.
Шпиндель
Шпиндель имеет высокоскоростную и высокоточную встроенную конструкцию, исключающую промежуточный механизм передачи, что снижает вибрации и термическое смещение, обеспечивая высокую точность обработки и жесткость. Изготовлен из материала 20CrMo, полностью закален для лучшей жесткости и ударопрочности, что позволяет выполнять тяжелую резку. Максимальная скорость - 4500 об/мин, с регулируемой скоростью, низким нагревом и высоким крутящим моментом для эффективной обработки. Используются радиально-упорные подшипники P4 с предварительным натягом, что повышает точность и долговечность шпинделя. Охлаждение осуществляется водяным охладителем для тепловой стабильности.
Гидравлический 3-кулачковый патрон
Высококачественный патрон. Быстрый и точный зажим заготовки. Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.
Инструментальный барабан с осью Y
Имеет несколько монтажных плоскостей и пазов на инструментальном диске для фиксации токарного или сверлильного держателя, изолированных от внутренней структуры. Держатель инструмента фиксируется в каждой позиции с помощью позиционирующих штифтов и винтов. Револьверная голова оснащена двумя независимыми сервомоторами для индексирования и фрезерования, что повышает производительность и сокращает время смены инструмента. Она поддерживает установку как токарных инструментов, так и фрез, что позволяет выполнять токарную и фрезерную обработку. Позиционная точность составляет 0,002 мм, а время индексирования — 0,2, при полном обороте — 0,6.
Обработка с управлением по оси Y
Попытки обработки канавок и контуров с применением управлением интерполяцией в полярных координатах, когда ось X меняет направление в точке пересечения между центральной линией и обрабатываемым профилем, влияет на точность получаемого профиля (появляются выступы и недорезы). Обработка с управлением по оси Y позволяет избежать этой проблемы, а также обеспечить абсолютную точность обрабатываемого профиля.

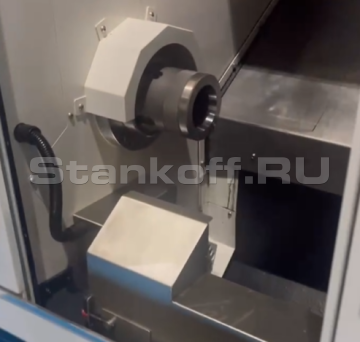

Программируемая гидравлическая задняя бабка
Задняя бабка с встроенным серводвигателем. Перемещается по собственным линейным направляющим независимо от суппорта. Управляется системой ЧПУ. Возможность запрограммировать подвод задней бабки к заготовке и отвод от нее, за счет чего сокращается время обработки. Перемещение задней бабки управляется системой на основе сервопривода, которая программируется командами M-кода. Обеспечивает полностью автоматическое и высокоточное управление, с возможностью гибкой настройки усилия необходимой при обработке детали.
ШВП
Шарико-винтовая передача обеспечивает скорость перемещения до 30 м/мин. Обеспечивает высокую скорость и плавность перемещений рабочих узлов, а также стабильную точность позиционирования в процессе работы.
Система подачи СОЖ
Используется для снижения температуры резания и износа инструмента. Она эффективно уменьшает тепловыделение в процессе обработки, защищает точность и срок службы тренажерного комплекса, а также повышает эффективность и качество обработки. Система охлаждения включает в себя масляный насос для подачи охлаждающей жидкости. В данной модели используется насос для охлаждающей воды мощностью 550 Вт и с производительностью до 2 м³/ч.
Автоматическая система смазки
Обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус тренажерного комплекса. При низком уровне масла в системе – появляется советующая индикация на панели оператора.
Электрические компоненты
Применяются надёжные электрические высококачественные компоненты от Fanuc.

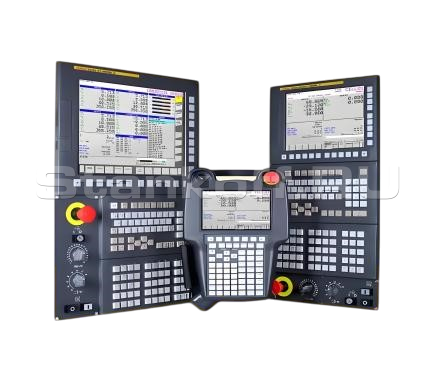

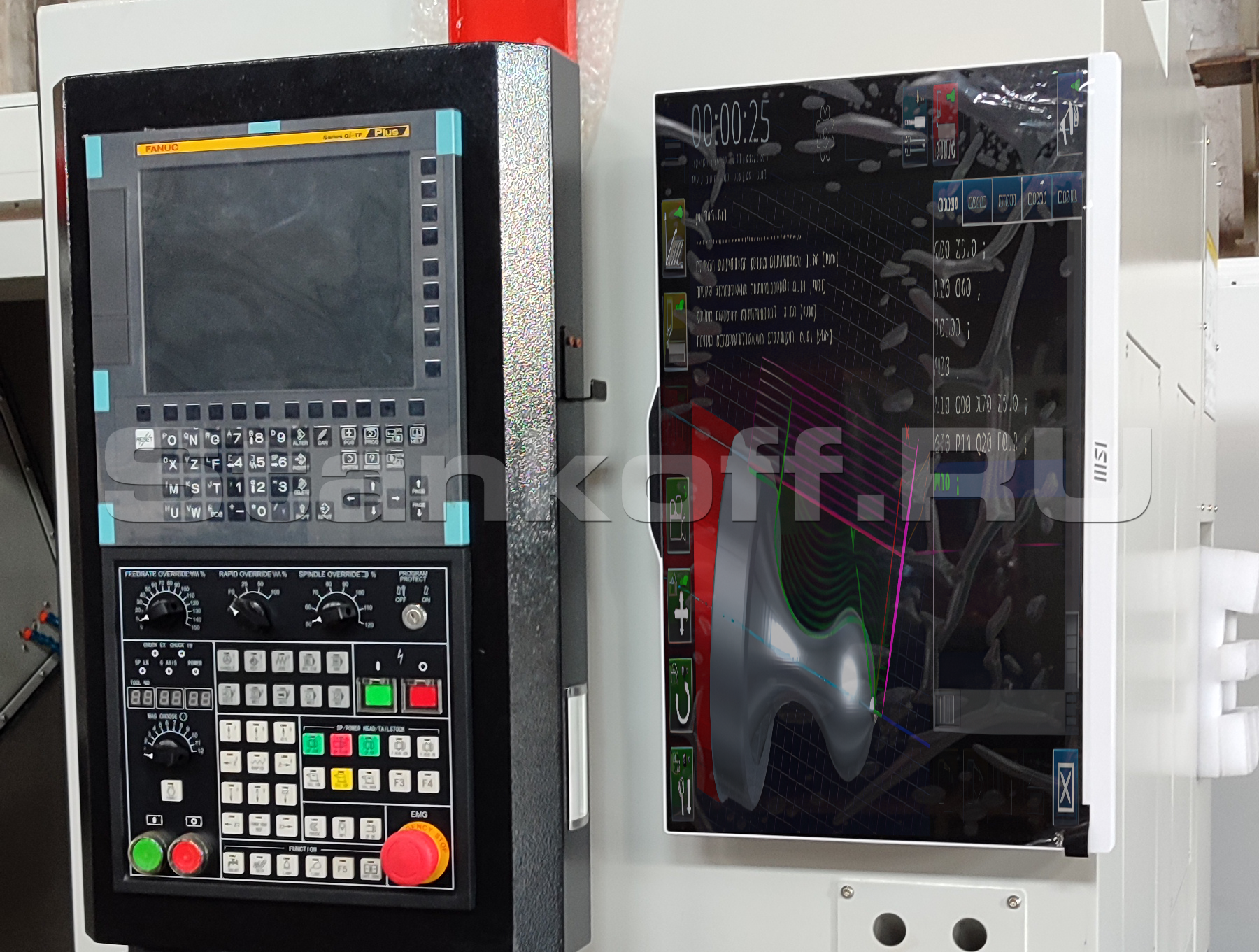

ЧПУ FANUC 0i-TF
• Интегрированный контроллер. Оснащен самым современным методом связи M3, что обеспечивает отличную производительность;
Конвейер для стружки
Система сбора и транспортировки стружки позволяет эффективно удалять различные виды отходов обработки, такие как гранулированная, порошковая и полосовая стружка, из металлических и неметаллических материалов. Это способствует улучшению условий работы, снижению трудозатрат и повышению уровня автоматизации.
LED подсветка рабочей зоны
Современное светодиодное освещение. Пылевлагозащищенный специальный светильник. Полное освещение рабочей зоны.
Трехцветная сигнальная лампа
Цветовая индикация текущего состояния. Удаленно сообщает оператору о состоянии режима работы. Современный дизайн.
Уловитель готовых деталей+конвейер
Сбор изделий и предотвращение их повреждения. Устройство для сбора деталей снижает необходимость ручного вмешательства, позволяя ЧПУ работать в полном автоматическом режиме и защищая детали от повреждений. Это эффективно экономит трудозатраты и повышает производительность.
Маслоотедлитель (сепаратор СОЖ)
Удаление масел с поверхности СОЖ предотвращает ее преждевременное загрязнение и коррозию тренажерного комплекса.
Подключение к гидродинамическому барфидеру
Устройство, подающее пруток в рабочую зону.
Система измерения инструмента Renishaw HPMA
При измерении инструмента датчик выдвигается автоматически. Позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки.
Уловитель масляного тумана
Эффективно собирает масляный туман во время работы и, при необходимости, обеспечивает возврат собранного масла обратно в тренажерный комплекс. Применяются на металлообрабатывающем производстве образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и тренажерного комплекса в цехе приводит к нарушению условий гигиены труда.

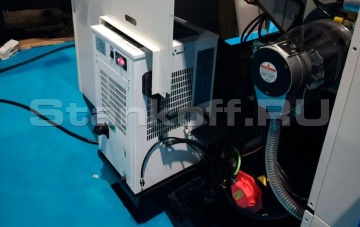

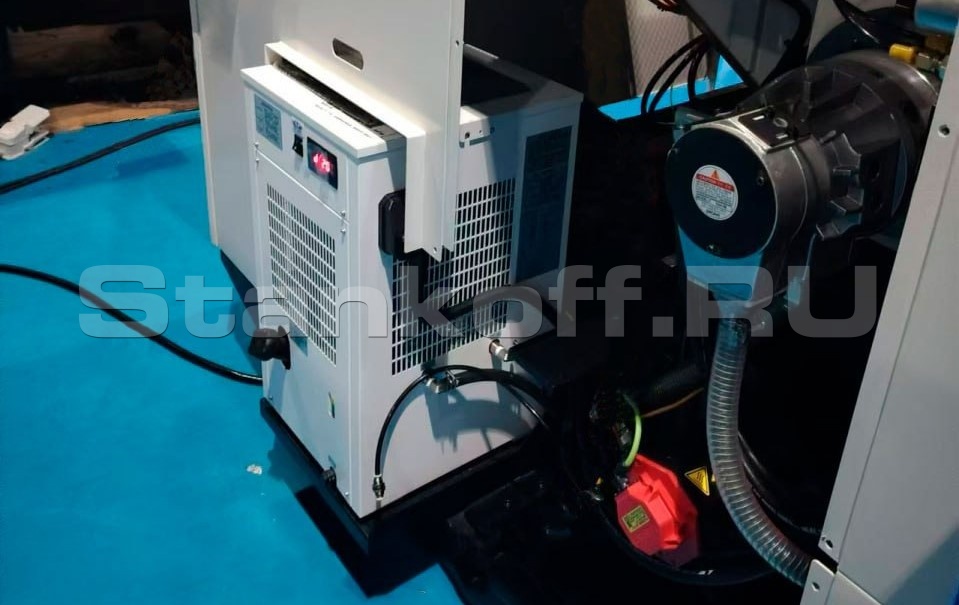

Теплообменник
Система охлаждения электрошкафа.
Пистолеты СОЖ и воздуха
Инструмент, подключаемый к системе подачи сжатого воздуха/СОЖ, который используется для очистки рабочей зоны, детали и режущего инструмента от стружки, пыли и других загрязнений.
Пульт с маховиком
Дает возможность ручного управления тренажерным комплексом, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова.

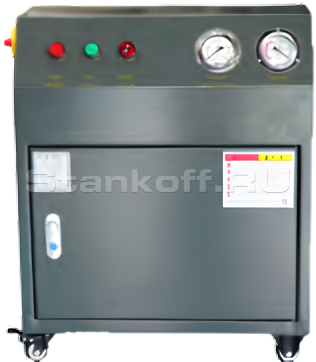

Система подачи СОЖ под давлением
Повышает эффективность процесса обработки материалов. Она направляет поток СОЖ через сопла и инструмент непосредственно в зону резания, что обеспечивает ряд преимуществ, включая снижение вероятности наматывания стружки.
Система подачи воздуха на кулачки
Сжатый воздух подается через сопла в зону патрона на кулачки. Это способствует удалению налипшей стружки на кулачках для сокращения времени установки новой детали и уменьшает шанс попадания стружки в шпиндель, а также облегчает работу пруткоподатчика.
Функция дробления стружки Fanuc
Дробление стружки — инновационная программная функция, созданная для эффективного управления длинной стружкой и оптимизации процессов обработки. Эта передовая технология использует возможности системы ЧПУ FANUC, обеспечивая прецизионное колебание инструмента вдоль линии реза. Результат — разрушение длинной стружки без компромиссов в точности и качестве обработки поверхности.
MANUAL GUIDE I для Fanuc 0i-TF
Удобная среда программирования, упрощающая создание, редактирование и проверку управляющих программ. Она оснащена диалоговым интерфейсом, поддерживает встроенные циклы для сверления, точения и фрезерования, а также предоставляет функции реалистичной симуляции обработки, что позволяет проверять программы перед их выполнением. Подходит как для начинающих, так и для опытных операторов, обеспечивая быстрый и эффективный процесс настройки и работы.
Цанговый патрон
Обеспечивает высокую точность позиционирования и минимальный радиальный зазор, что делает его идеальным для работы с высокоточными деталями.
Возможность установки 8-ми дюймового гидравлического патрона
Высококачественный патрон. Быстрый и точный зажим заготовки. Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.
Автоматическое открытие дверей
Функция автоматического открытия и закрытия двери после завершения обработки детали реализуется через систему ЧПУ. Это важно для обеспечения высокой производительности и безопасности.| Основные рабочие характеристики | |
| Макс.диаметр устанавливаемый над станиной, мм | 600 |
| Макс. диаметр обработки, мм | 380 |
| Макс. длина обработки, мм | 525 (1200) |
| Диаметр обработки прутка, мм | 51 |
| Подача | |
| Перемещение по оси X, мм | 190+45 |
| Перемещение по оси Z, мм | 535 (1210) |
| Перемещение по оси Y, мм | ±50 |
| Скорость перемещения по оси X, мм/мин | 30 |
| Скорость перемещения по оси Z, мм/мин | 30 |
| Скорость перемещения по оси Y, мм/мин | 10 |
| Шпиндель | |
| Размер патрона, дюйм | 8 |
| Макс. скорость шпинделя, об/мин | 4500 |
| Конус шпинделя | A2-6 |
| Мощность двигателя, кВт | 15/18,5 |
| Потребляемая мощность станка, кВа | 35 |
| Диаметр отверстия в шпинделе, мм | 62 |
| Макс. крутящий момент, Нм | 270 |
| Инструментальный барабан |
|
| Блок | BMT55 |
| Количество инструмента, шт | 12 |
| Размер инструмента, мм | 25x25 |
| Диаметр сечения державки расточного инструмента, мм | 40 |
| Время поворота инструментального барабана, сек | 0,2 |
| Макс. скорость фрезерной обработки, мм/сек | 4000 |
| Мощность приводного инструмента, кВт | 2,3 |
| Диаметр инструмента (приводной блок), мм |
20; M20; M20*2,5 |
| Задняя бабка | |
| Движение задней бабки, мм | 550 (1200) |
| Конус пиноли | MT5 |
| Габаритные размеры | |
| Длина станка, мм | 2500 (3200) |
| Ширина станка, мм | 1960 |
| Высота станка, мм | 1947 |
| Вес станка, кг | 5200 (5500) |
| L* (указаны характеристики для модели STK200MYL) |
