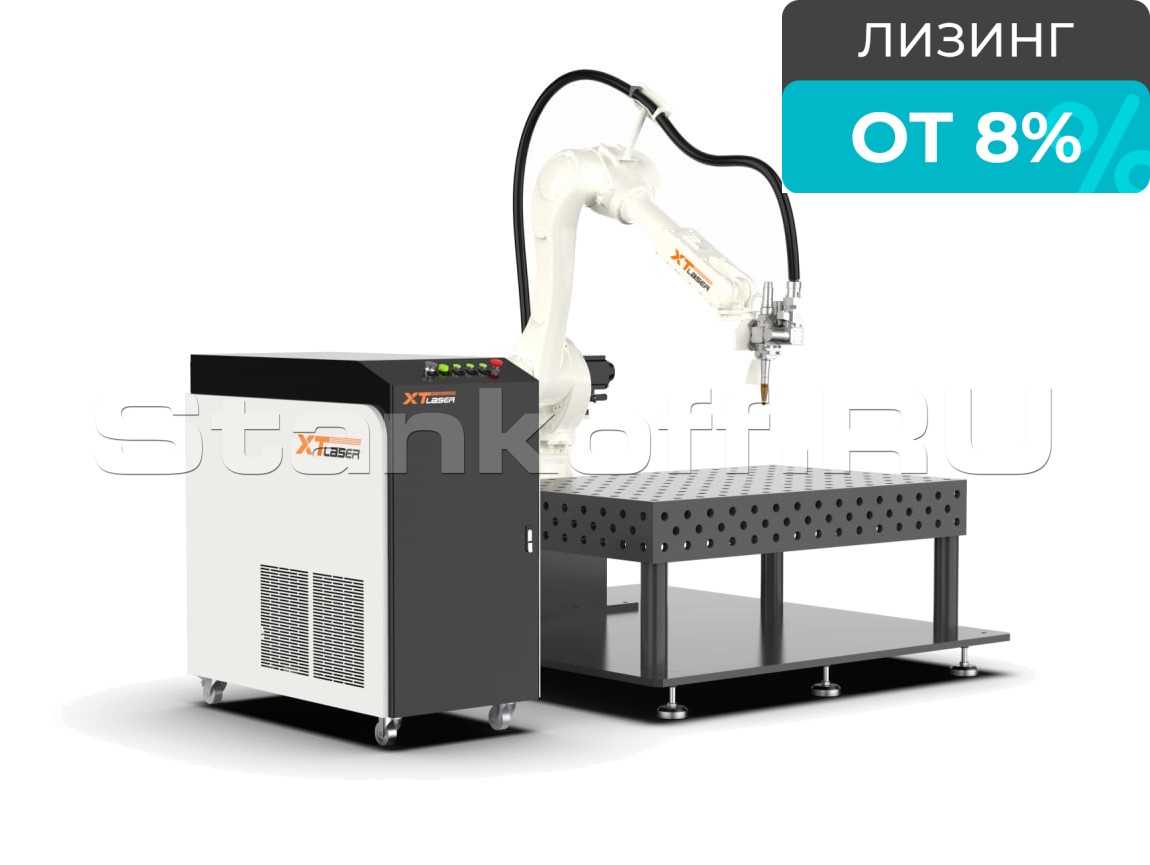

Роботизированный комплекс лазерной сварки металла ROBOT XTW-1000/Raycus

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Алексей Булыгин

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с ROBOT XTW-1000/Raycus

Роботизированная сварка - это процесс автоматической сварки, при котором металлические детали соединяются вместе посредством сплавления металла за счет высокой температуры. При сварке роботом сварочный аппарат не управляется вручную рабочим, он управляется программой робота. Рука робота свободно перемещается в ячейке и может выполнять сварку в труднодоступных местах.

Сварочный робот в первую очередь используется, когда необходима высокая точность и качество сварных швов, а также производительность процесса. Несмотря на то, что сварочный робот изначально должен быть запрограммирован, этот процесс в настоящее время занимает минимально короткое время, в связи с чем процесс тех. переналадки занимает значительно сокращается.

Применение

Роботизированная сварка особенно важна при производстве серийных заказов. Однако даже с небольшими сериями роботизированная сварка уже может быть выгоднее в сравнении с ручной сваркой. При больших, повторяющихся заказах на работу в массовом производстве металлических деталей, автоматическая сварка роботами подходит больше всего.

В дополнение к экономическим преимуществам роботизированная сварка также гарантирует максимальную точность сварных швов, которую не смогли бы достичь даже опытные сварщики.

Преимущества

Применение сварочных роботизированных помощников в производстве уже стало важнейшим фактором конкурентоспособности предприятий. Гораздо выгоднее передать часть работы автоматизированным помощникам, ведь это ускоряет технологический процесс, экономит ресурсы и позволяет наладить крупное конвейерное производство.

Один робот для сварки способен заменить целый штат специалистов, при этом он обладает высочайшей квалификацией и способен бесперебойно работать даже в самых тяжелых условиях.

Промышленный сварочный робот обладает следующими преимуществами:

  • Автоматизированная машина работает больше и лучше специалиста-сварщика. Современные машины спроектированы таким образом, чтобы бесперебойно работать в режиме 24/7 на протяжении нескольких лет. Они не берут отгулы и не уходят в отпуск.
  • Робот для сварки действует гораздо быстрее – те операции, на которые человек тратит час, агрегат может выполнить за пару минут. Соответственно, увеличивается объем свариваемых изделий, при этом снижается себестоимость единицы производимой продукции. За счёт эффекта масштаба предприятие получает дополнительную прибыль.
  • Манипулятор работает точнее – он не допускает ошибку из-невнимательности или усталости. Робот выполняет действие в соответствии с запрограммированным алгоритмом, не отклоняясь от траектории. Это позволяет получать стабильно высокое качество сварочного шва, расходуя на выполнение операций меньше материала.
  • Роботизированный помощник избавляет человека от вредной для организма работы. Автоматизированный помощник берет на себя самые сложные, монотонные и физически тяжёлые операции, оставляя за оператором функции программирования и контроля. Роботизация уже позволила тысячам предприятий улучшить условия труда и переориентировать рабочую силу на более интеллектуально сложные задачи.
  • Промышленные роботы, которые загружены работой, а не простаивают на производстве, – это выгодная инвестиция в развитие предприятия. Они окупаются в достаточно короткие сроки, а затем довольно быстро начинают приносить прибыль.
  • Универсальность. Гибкие настройки позволяют производить шовную и точечную сварку.
  • Экономия в обслуживании. Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.
  • Экологичность. Надежная и экологически чистая технология без загрязнения окружающей среды.

Особенности конструкции


Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

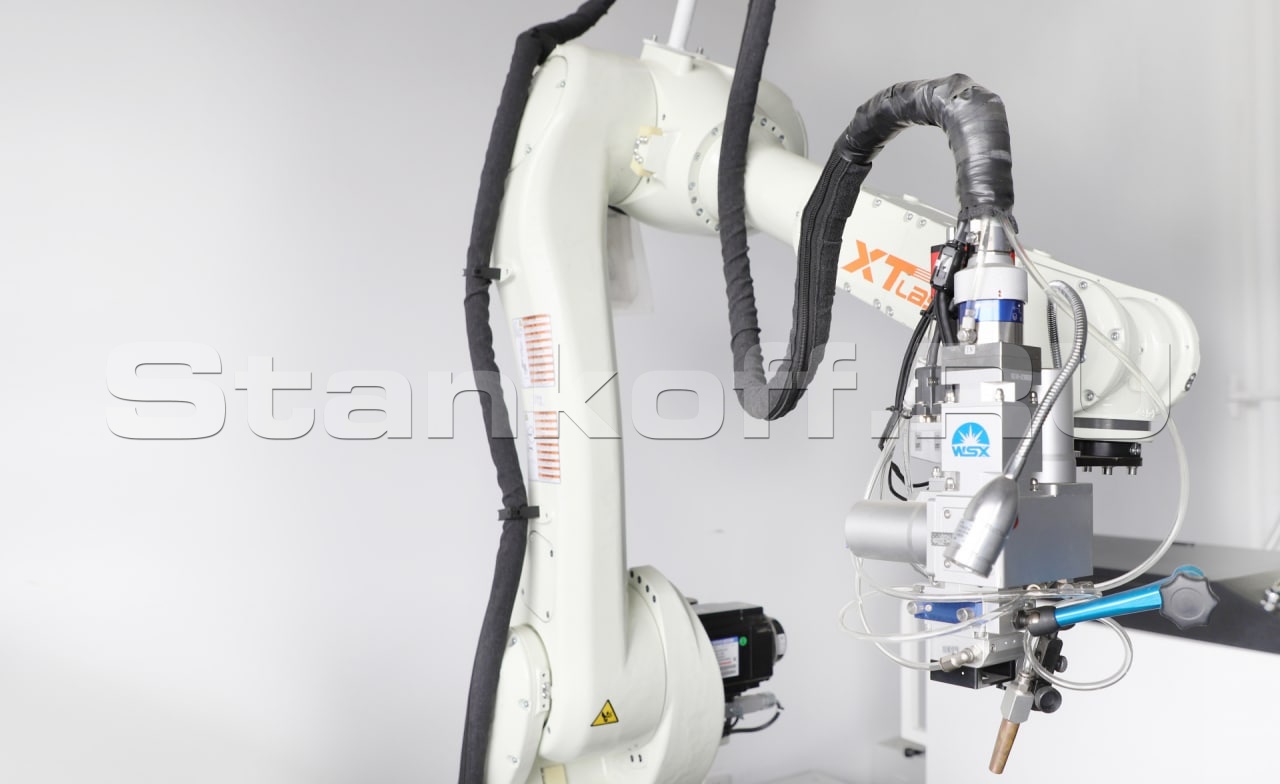

Рука-манипулятор

Подвижная часть робота, состоящая из нескольких сочленений. Манипулятор – это специалист высшей категории, причем он умеет “обучаться” с помощью оператора. Машина способна хранить в программном обеспечении информацию о ранее совершаемых операциях и таким образом значительно упрощать настройку.
Манипулятор крепится на стационарную платформу.
Сварочная головка находится на конце кисти манипулятора.

Шкаф управления

Отвечает за организацию работы. Имеет отсек для хранения лазерного источника.

Устройство подачи проволоки

Система подачи проволоки отвечает за стабильную подачу проволоки во время сварки. Двухтактный механизм подачи проволоки используется для обеспечения хорошего выравнивания проволоки и стабильной скорости подачи проволоки. Если требуется предварительный нагрев, добавляется источник питания нагревающий проволоку. Применяется для аргонодуговой сварки, лазерной сварки, плазменной сварки. Имеет легкую конструкцию, положение угла подачи проволоки можно регулировать.

Водяной чиллер

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.

Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера

Материал Толщина металла, мм1000Вт1500Вт2000Вт
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Нержавеющая сталь0,60,2160,3 150,310
0,80,2200,3200,415
1,00,3250,5250,520
1,20,3
300,5300,625
1,80,3
400,7400,835
2,50,5
40-450,840-451,035-45
3,00,7601,2601,450
5,0

1,570-802,170-80
6,0



2,580-90
7,0



3,0
80-90
Алюминий, медь0,50,370-800,370-800,460-80
1,00,5
80-900,580-900,880-90
1,50,685-950,680-900,880-90
2,0

0,885-951,085-95
4,0



2,090-100

Получаемые изделия


Производитель: XTLASER

Родина бренда: Китай

Общие характеристики Габаритные размеры 1187х600х1200 мм
Вес 650 кг
Потребляемая мощность 11,1 кВт
Оптическая конфигурация Источник лазерного излучения Raycus
Мощность лазера 1000 Вт
Срок службы 100 000 моточасов
Длина волны 1080±5 нм
Диаметр лазерного луча 50μm
Сварочная головка XingHong простой маятник
WSX Двойной маятник ND15
ЛЦУ (красная точка) есть
Манипулятор Бренд Kawasaki
Бренды механики FANUC, ABB, Yaskawa, KUKA
Размер "плеча" 1725 мм
Количество осей 6
Максимальный вес 20 кг
Точность позиционирования ±0,04 мм
Рука вращение. Ось 1 ± 180°
Рука вперёд/назад. Ось 2 +150 мм; -163 мм
Рука вверх/вниз. Ось 3, мм +150 мм; -163 мм
Кисть вращение. Ось 4 ±270°
Кисть наклон по вертикали. Ось 5 ±145°
Кисть рысканье. Ось 6 (не учитывая оптический кабель) ±360°
Ось 1 скорость в сек. 190°
Ось 2 скорость в сек. 205°
Ось 3 скорость в сек. 210°
Ось 4 скорость в сек. 400°
Ось 5 скорость в сек. 360°
Ось 6 скорость в сек. 610°
Электрическая конфигурация Импульсный источник питания HF
Выключатель ZT
Контактор переменного тока ZT
Электромагнитный клапан есть
Клеммная колодка есть
Устройство охлаждения Водяной чиллер есть
