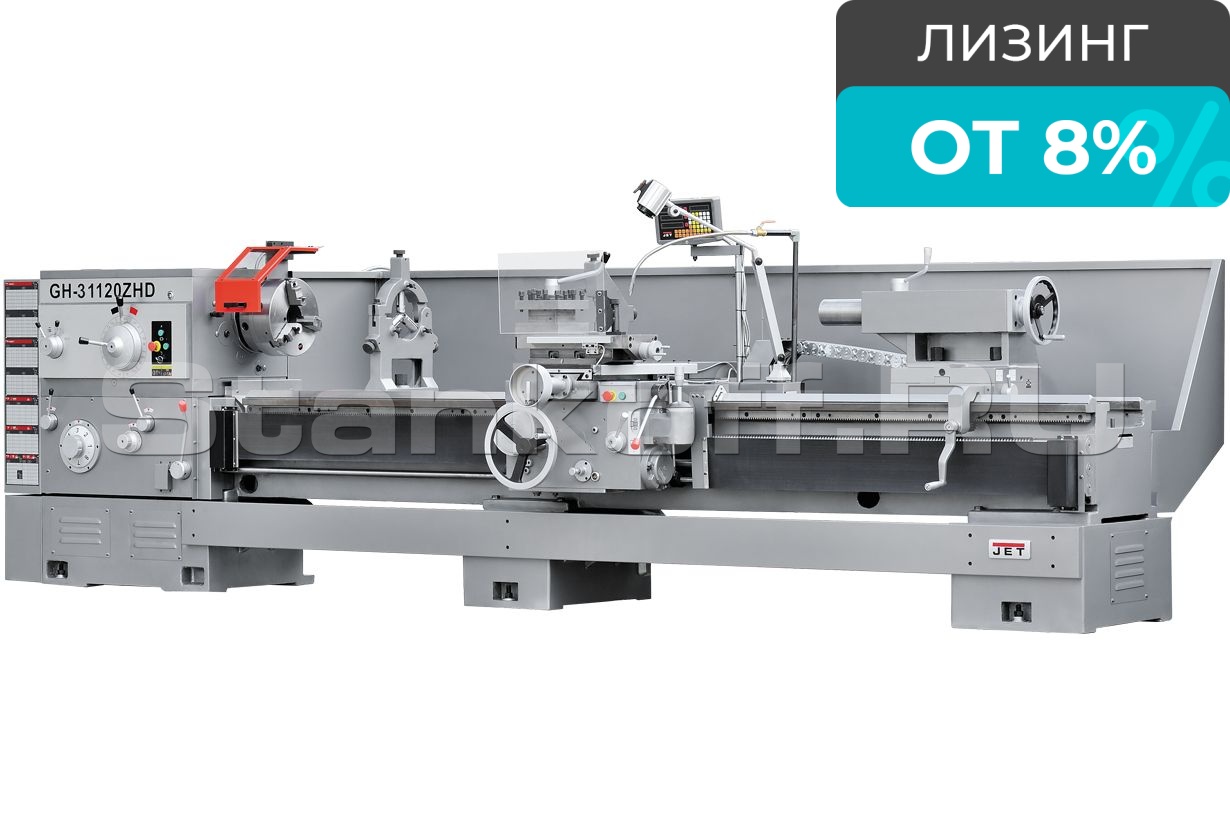

Универсальный токарно-винторезный станок JET GH-31235 ZHD DRO RFS

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

GH-31235 ZHD DRO - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.

Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-31235ZHD DRO оно составляет до 5000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. А коробка скоростей станка развивает крутящий момент до 14 кНм.

Автоматическая коробка подач имеет до 65 предустановленных режимов, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-31235 ZHD DRO поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.

Особенности:

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Дополнительная ручка включения шпинделя на передней бабке
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с механической муфтой
  • Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Комплектация:

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • 4-х кулачковый патрон Ø500 мм

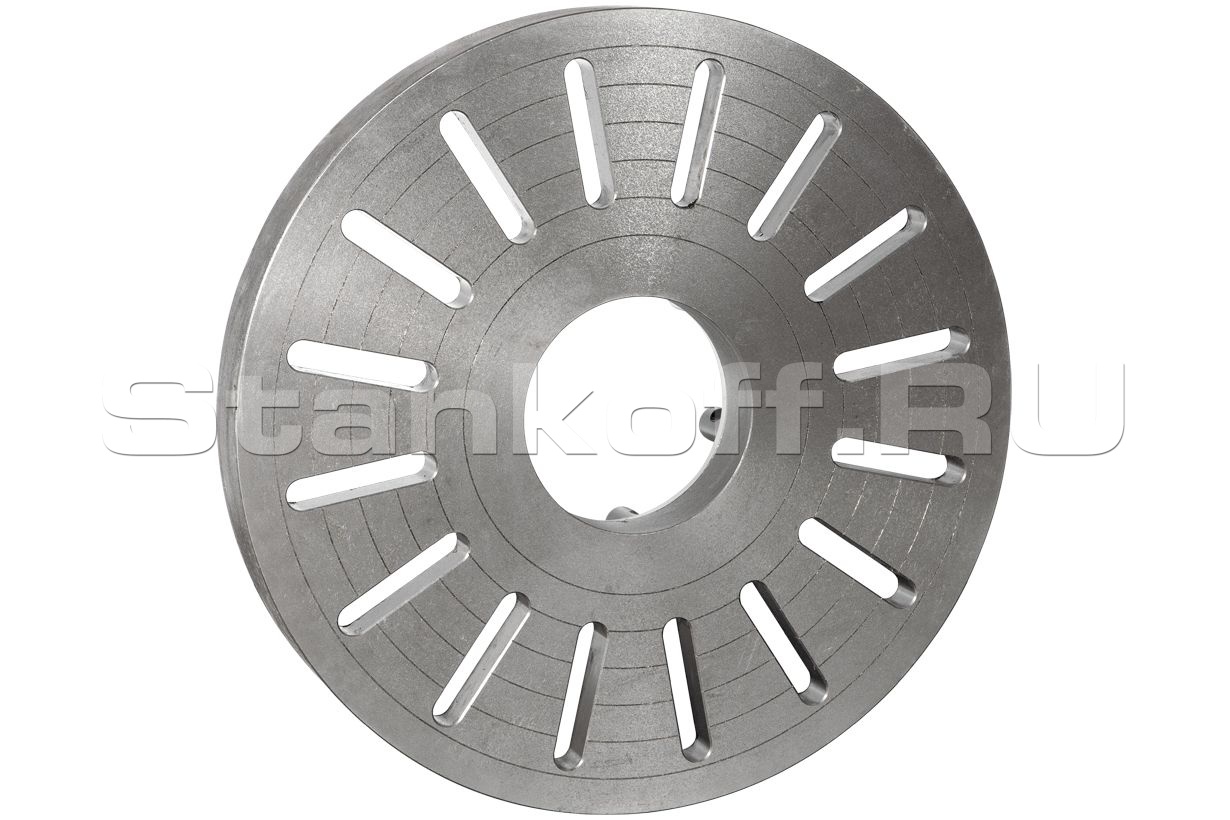

  • Планшайба Ø800 мм

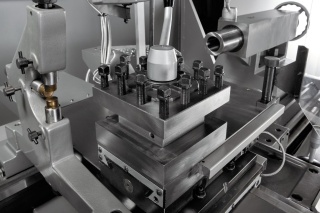

  • 4-х позиционный резцедержатель с фиксатором
  • Галогенная лампа местного освещения
  • Система подвода СОЖ
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Поддон для сбора стружки
  • Комплект виброопор
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя
  • Защита ходового винта
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя

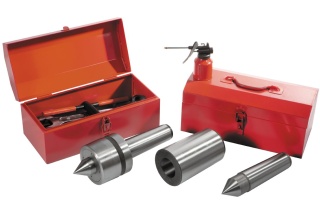

  • Ящик с инструментом
  • Руководство по эксплуатации

Производитель: JET

Родина бренда: Швейцария

Страна изготовления: Тайвань

Технические характеристики универсального токарно-винторезного станка JET GH-31235 ZHD DRO RFS
Напряжение, В 400
Диаметр обточки над станиной, мм 800
Диаметр обточки над съемным мостиком, gap, мм 1000
Длина съемного мостика 310
Диаметр обточки над поперечным суппортом, мм 510
Расстояние между центрами, мм 6000
Частота вращения шпинделя, об/мин 7,5 - 1000
Количество скоростей шпинделя, шт 18
Конус шпинделя ø120 мм 1:20
Присоединение шпинделя D1-11
Диаметр проходного отверстия шпинделя, мм 105
Диапазон продольной подачи, мм/об 0,1 - 1,52 (1:1) 1,6 - 24,3 (16:1)
Количество продольных подач, шт 64
Диапазон поперечной подачи, мм/об Половина от продольных подач
Количество поперечных подач, шт 65
Диапазон метрической резьбы, мм 1 - 240
Количество метрических резьб, шт 50
Дюймовая резьба, TPI 1 - 14
Количество дюймовых резьб, шт 26
Модульная резьба, MP 0,5 - 120
Количество модульных резьб, шт 53
Диапазон питчевой резьба, DP 1 - 28
Количество питчевых резьб, шт 24
Шаг ходового винта, мм 12
Макс. размер резца, мм 32 x 32
Ход поперечного суппорта, мм 480
Ход верхнего суппорта, мм 200
Ускоренное перемещение продольного суппорта, м/мин 4
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-6
Ход пиноли задней бабки, мм 230
Диаметр пиноли, мм 100
Диапазон неподвижного люнета, мм 25-125
Диапазон подвижного люнета, мм 30-240
Объем бака СОЖ, л 65
Расстояние между направляющими, мм 560
Выходная мощность 11
Мощность насоса СОЖ, кВт 0,09
Длина, мм 8225
Ширина, мм 1393
Высота, мм 1537
Масса, кг 8000
