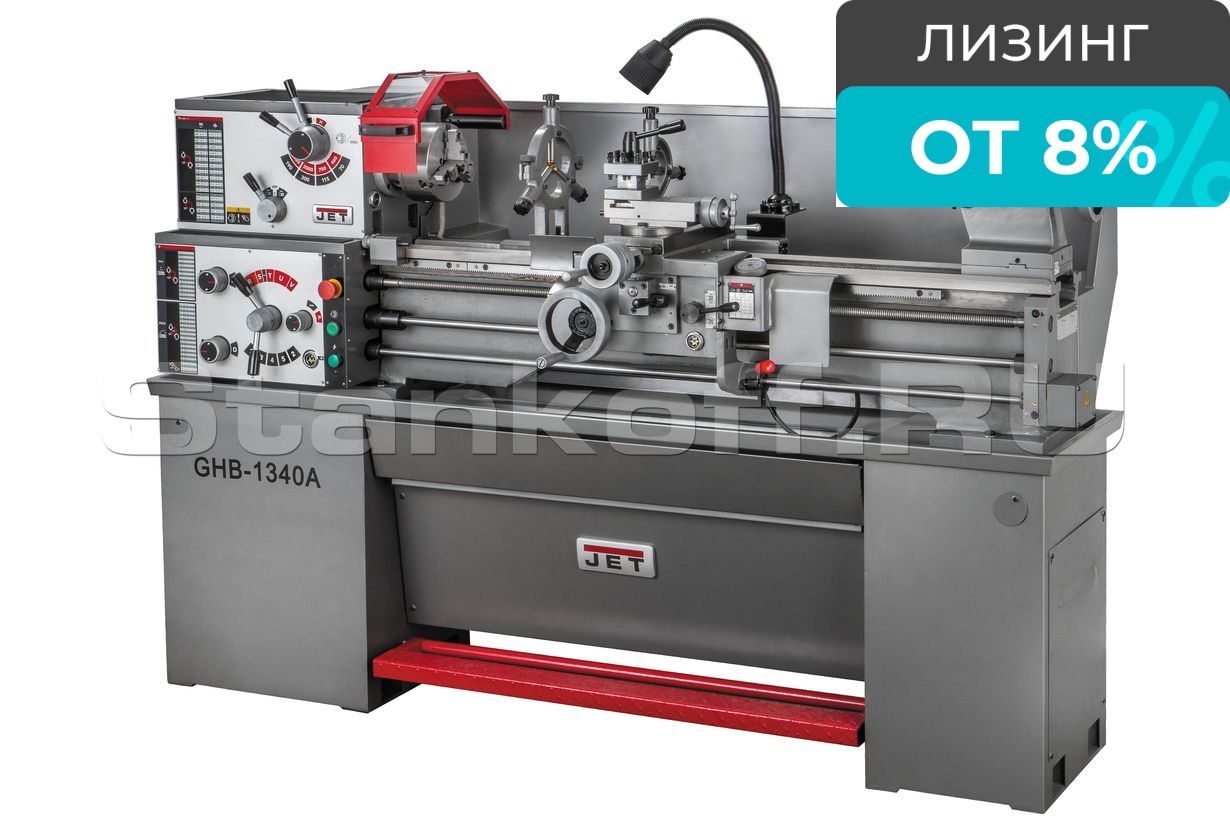

Токарно-винторезный станок JET GHB-1340A DRO

В наличии на складе
Гарантия
Сервис
Лизинг
Нужна консультация?

Дмитрий Ворошилин

Хотите мы Вам перезвоним? Да

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Особенности:

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни передней бабки
  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Толчковый режим работы шпинделя
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
  • Современный аналог 1А616, 1616, 16Б16 и Т-4

Комплектация:

  • 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø200 мм
  • Планшайба Ø300 мм

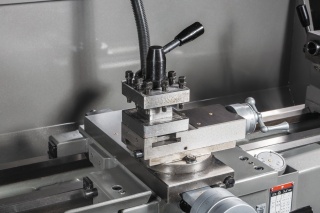

  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты
  • Выдвижной поддон для сбора стружки
  • Указатель резьбы
  • Ножной тормоз
  • Защитный экран патрона с концевым выключателем
  • Защитная задняя стенка
  • Защита резцедержателя
  • 2 не вращающихся центра МК-3
  • Переходная втулка МК-5/МК-3
  • Набор сменных металлических шестерён
  • Комплект виброопор
  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Лампа освещения рабочей зоны
  • Ключ резцедержателя
  • Ключ для 3-х кулачкового патрона
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации

Производитель: JET

Родина бренда: Швейцария

Страна изготовления: Тайвань

Напряжение, В 400
Диаметр обточки над станиной, мм 330
Диаметр обточки над съемным мостиком, gap, мм 476
Длина съемного мостика, мм 200
Диаметр обточки над поперечным суппортом, мм 197
Расстояние между центрами, мм 1015
Частота вращения шпинделя, об/мин 70 - 2000
Количество скоростей шпинделя, шт 8
Конус шпинделя МК-5
Присоединение шпинделя D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 38
Диапазон продольной подачи, мм/об 0,04-0,8
Количество продольных подач, шт 60
Диапазон поперечной подачи, мм/об 0,016-0,188
Количество поперечных подач, шт 60
Диапазон метрической резьбы, мм 0,45 - 10
Количество метрических резьб, шт 23
Дюймовая резьба, TPI 3,5 - 80
Количество дюймовых резьб, шт 38
Шаг ходового винта, мм 4
Макс. размер резца, мм 16x16
Диаметр пиноли, мм 32
Диапазон неподвижного люнета, мм 10-70
Диапазон подвижного люнета, мм 10-60
Пиноль задней бабки МК-3
Ход пиноли задней бабки, мм 95
Расстояние между направляющими, мм 187
Мощность двигателя, кВт 2
Длина, мм 1905
Ширина, мм 762
Высота, мм 1200
Масса, кг 650
Длина в упаковке, см 200
Ширина в упаковке, см 76
Высота в упаковке, см 150
Масса в упаковке, кг 715
