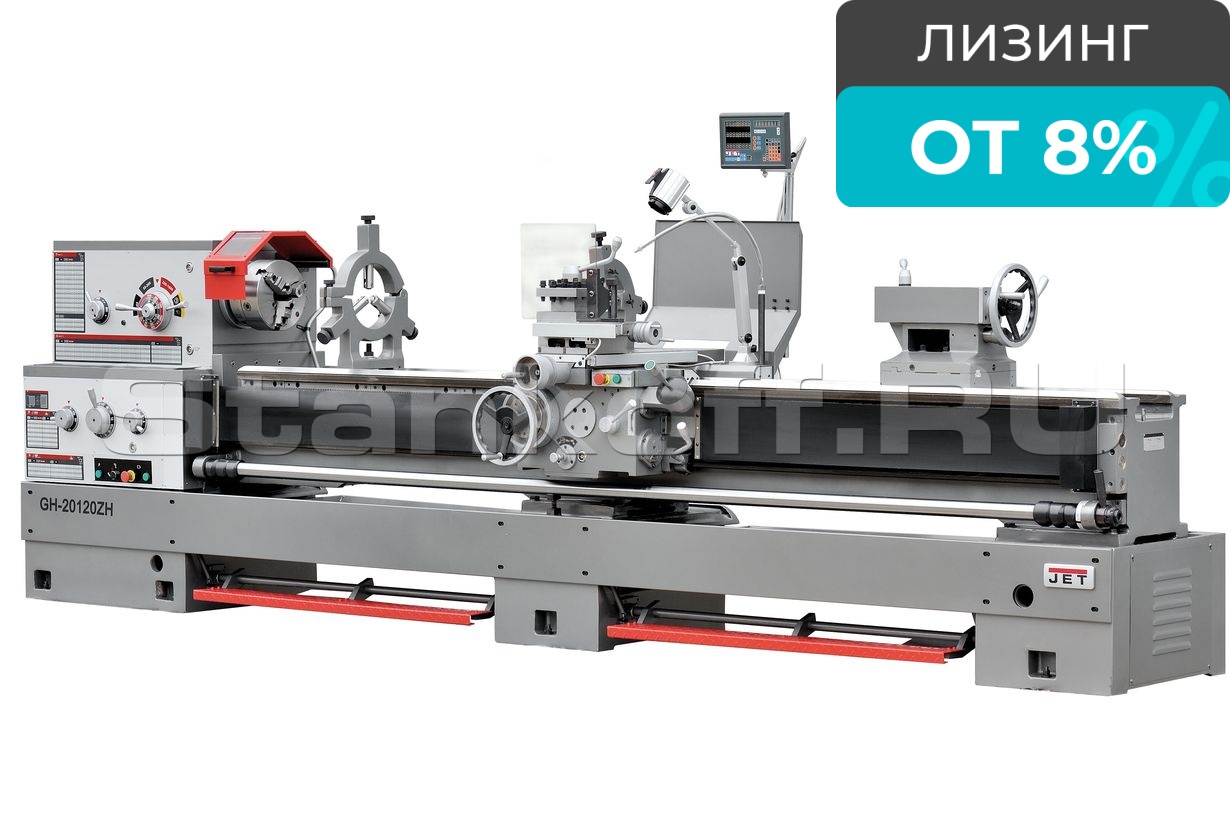

Токарно-винторезный станок JET серии ZH GH-20120 ZH DRO Ø500 мм

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.

Особенности:

  • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
  • Передняя бабка с фрикционной муфтой
  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
  • Коробка подач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

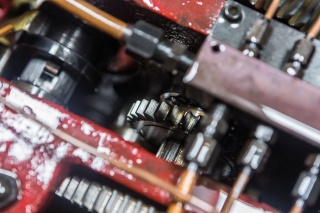

  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
  • Полноценный современный аналог 16К20, 16К25 и 16Д20

Комплектация:

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø320 мм
  • Планшайба Ø400 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Упорный центр МК-5
  • Вращающийся упорный центр МК-5
  • Невращающийся упорный центр МК-5
  • Переходная втулка МК-7 / МК-5
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя
  • Защита ходового винта
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя

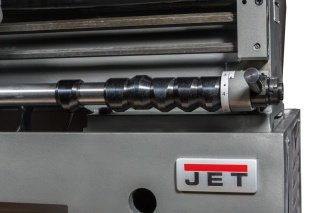

  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

Производитель: JET

Родина бренда: Швейцария

Страна изготовления: Тайвань

Технические характеристики токарно-винторезного станка JET GH-20120 ZH DRO Ø500 мм
Напряжение, В 400
Диаметр обточки над станиной, мм 500
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съёмного мостика, мм 240
Диаметр обточки над поперечным суппортом, мм 310
Расстояние между центрами, мм 3050
Частота вращения шпинделя, об/мин 9 - 1600
Количество скоростей шпинделя, шт 24
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,063-6,43
Количество продольных подач, шт 80
Диапазон поперечной подачи, мм/об 0,027-2,73
Количество поперечных подач, шт 80
Диапазон метрической резьбы, мм 1 - 224
Количество метрических резьб, шт 46
Дюймовая резьба, TPI 1/8-28
Количество дюймовых резьб, шт 48
Модульная резьба, MP 0,5 - 112
Количество модульных резьб, шт 42
Диапазон питчевой резьба, DP 56 - 1/4
Количество питчевых резьб, шт 45
Шаг ходового винта, мм 12
Макс. размер резца, мм 32x32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 50-210
Диапазон подвижного люнета, мм 20-110
Расстояние между направляющими, мм 405
Мощность двигателя, кВт 7,5
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Длина, мм 4500
Ширина, мм 1280
Высота, мм 1410
Масса, кг 3680
Длина в упаковке, см 463
Ширина в упаковке, см 145
Высота в упаковке, см 198
Масса в упаковке, кг 4150
