Токарно-винторезный станок серии ZH JET GH-2080 ZH DRO Ø500 мм

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

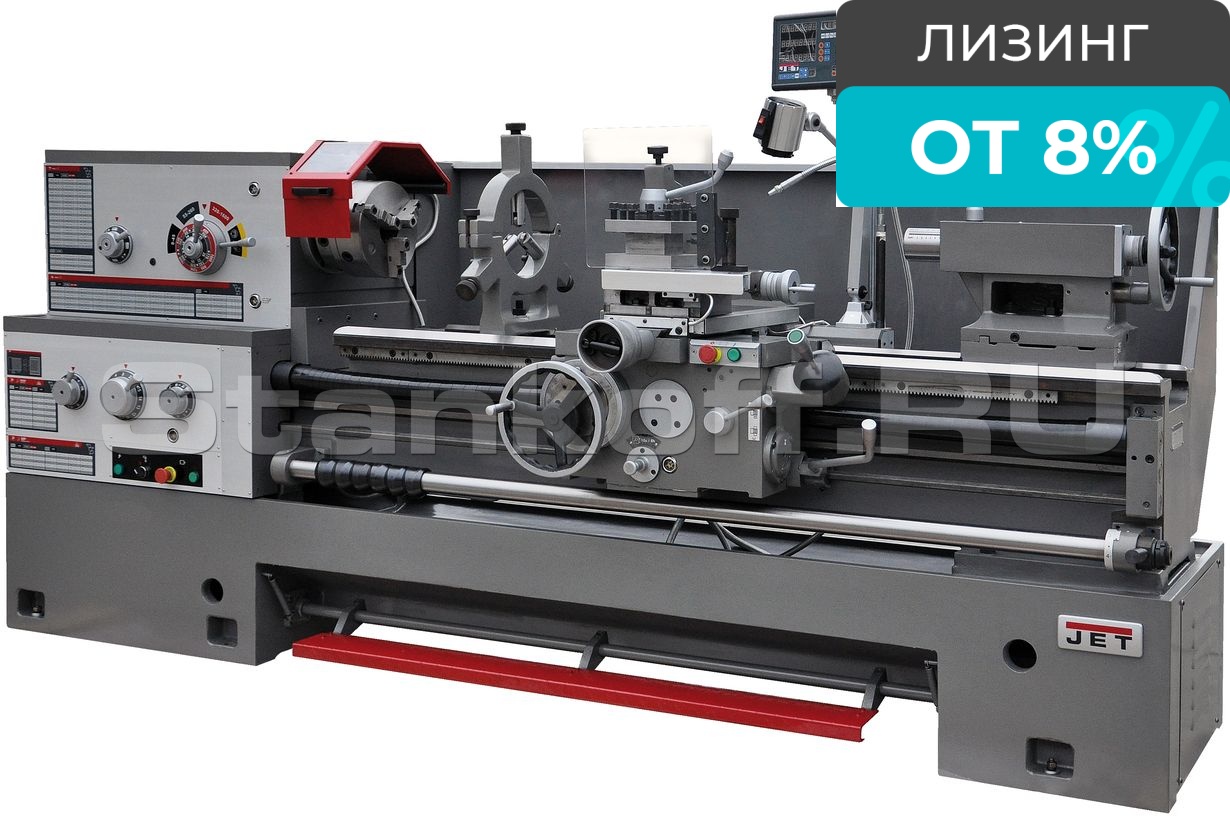

Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.

Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.

Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.

Особенности:

  • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
  • Передняя бабка с фрикционной муфтой
  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

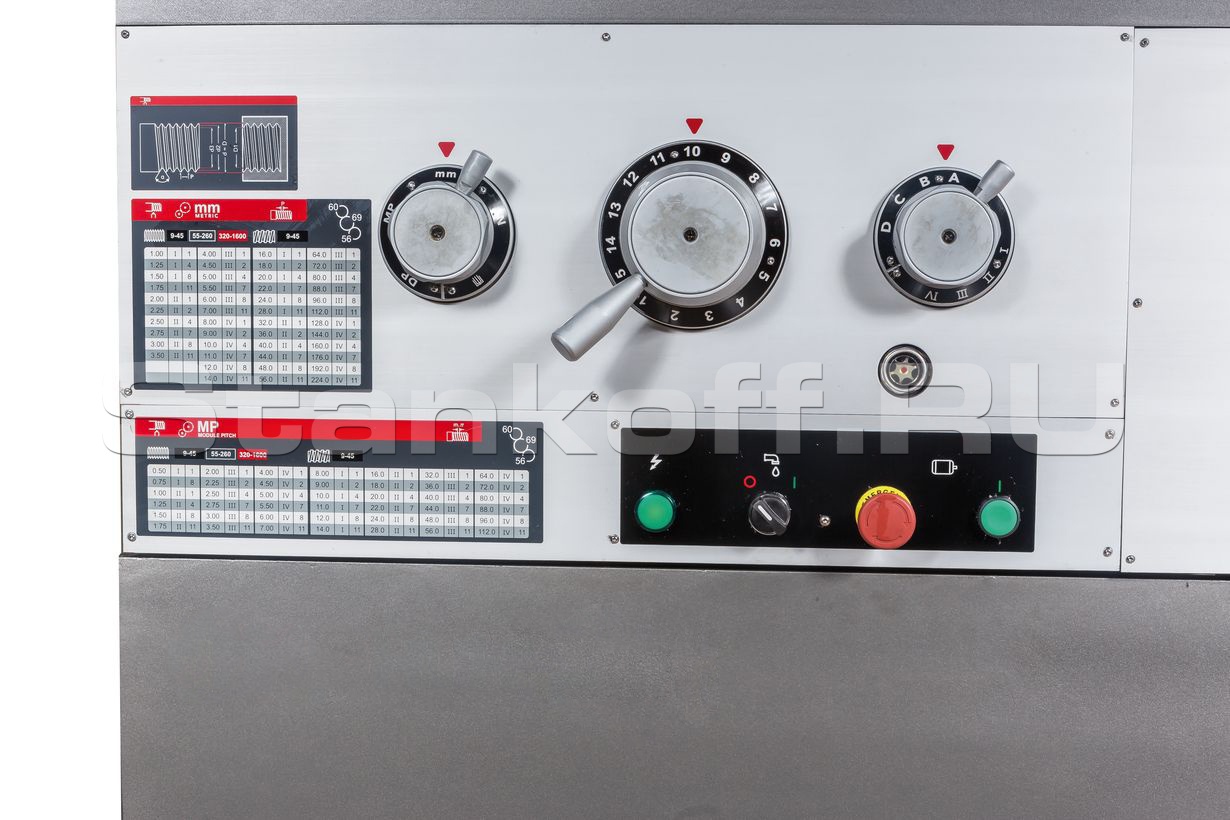

  • Коробка подач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины

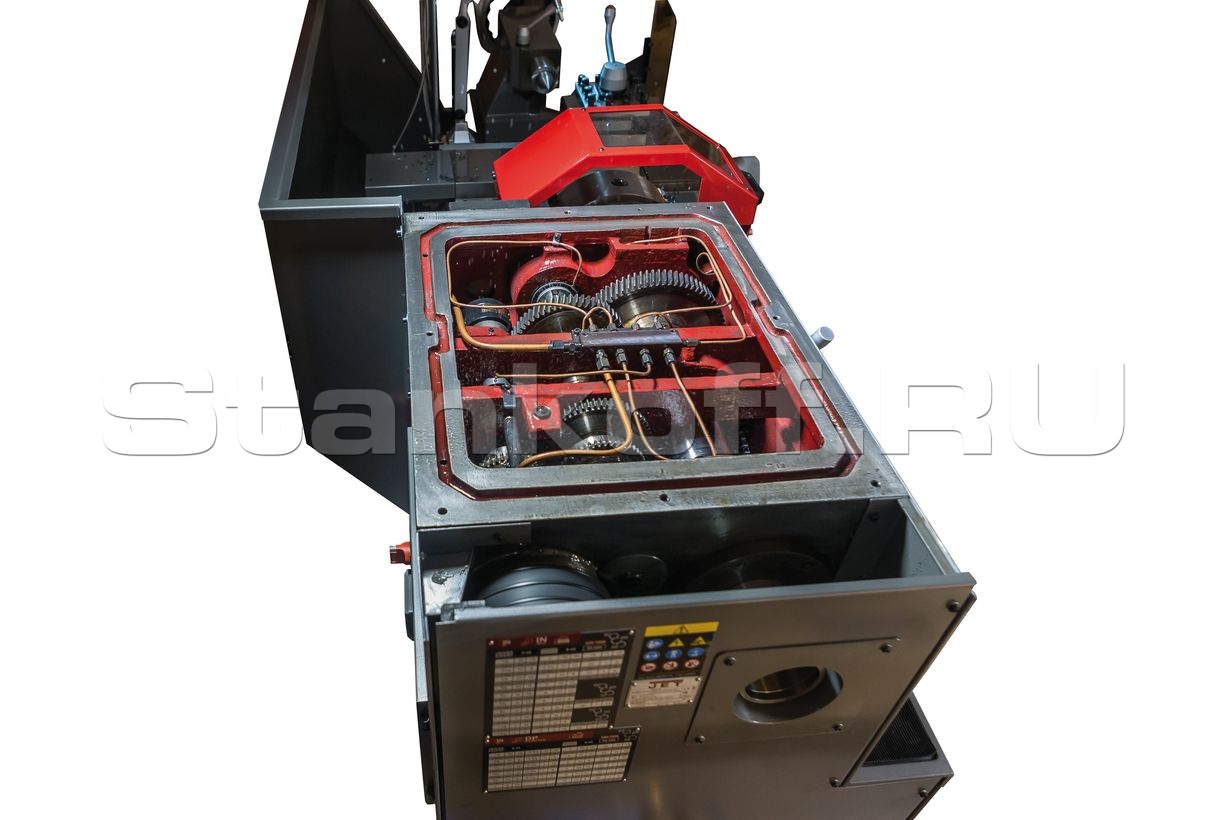

  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

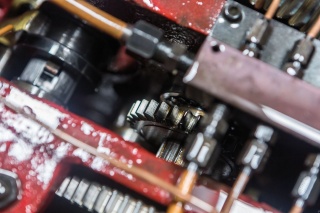

  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

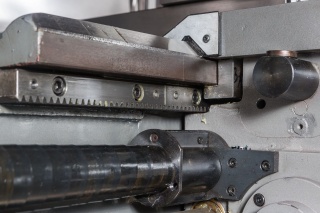

  • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
  • Полноценный современный аналог 16К20, 16К25 и 16Д20

Комплектация:

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø320 мм
  • Планшайба Ø400 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Невращающийся упорный центр МК-5
  • Переходная втулка МК-7 / МК-5
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя
  • Ножной тормоз шпинделя с концевым выключателем

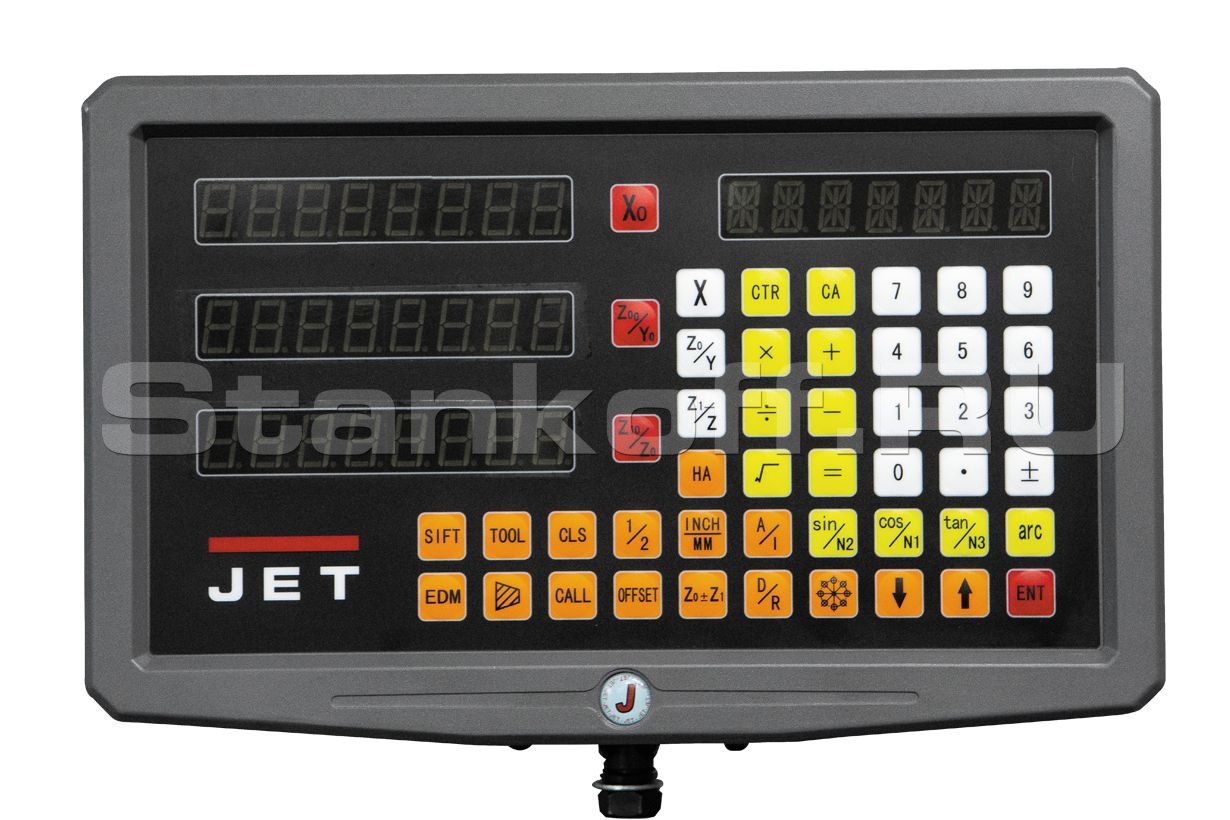

  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

Производитель: JET

Родина бренда: Швейцария

Страна изготовления: Тайвань

Технические характеристики токарно-винторезного станка JET GH-2080 ZH DRO Ø500 мм
Напряжение, В 400
Диаметр обточки над станиной, мм 500
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съёмного мостика, мм 240
Диаметр обточки над поперечным суппортом, мм 310
Расстояние между центрами, мм 2030
Частота вращения шпинделя, об/мин 9 - 1600
Количество скоростей шпинделя, шт 24
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,027 - 6,43
Количество продольных подач, шт 80
Диапазон поперечной подачи, мм/об 0,027-2,73
Количество поперечных подач, шт 80
Диапазон метрической резьбы, мм 1-224
Количество метрических резьб, шт 46
Дюймовая резьба, TPI 1/8 - 28
Количество дюймовых резьб, шт 48
Модульная резьба, MP 0,5 - 112
Количество модульных резьб, шт 42
Диапазон питчевой резьба, DP 56 - 1/4
Количество питчевых резьб, шт 45
Шаг ходового винта, мм 12
Макс. размер резца, мм 32x32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 50-210
Диапазон подвижного люнета, мм 20-110
Расстояние между направляющими, мм 405
Мощность двигателя, кВт 7,5
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Длина, мм 3480
Ширина, мм 1280
Высота, мм 1410
Масса, кг 3250
Длина в упаковке, см 363
Ширина в упаковке, см 145
Высота в упаковке, см 198
Масса в упаковке, кг 4000
