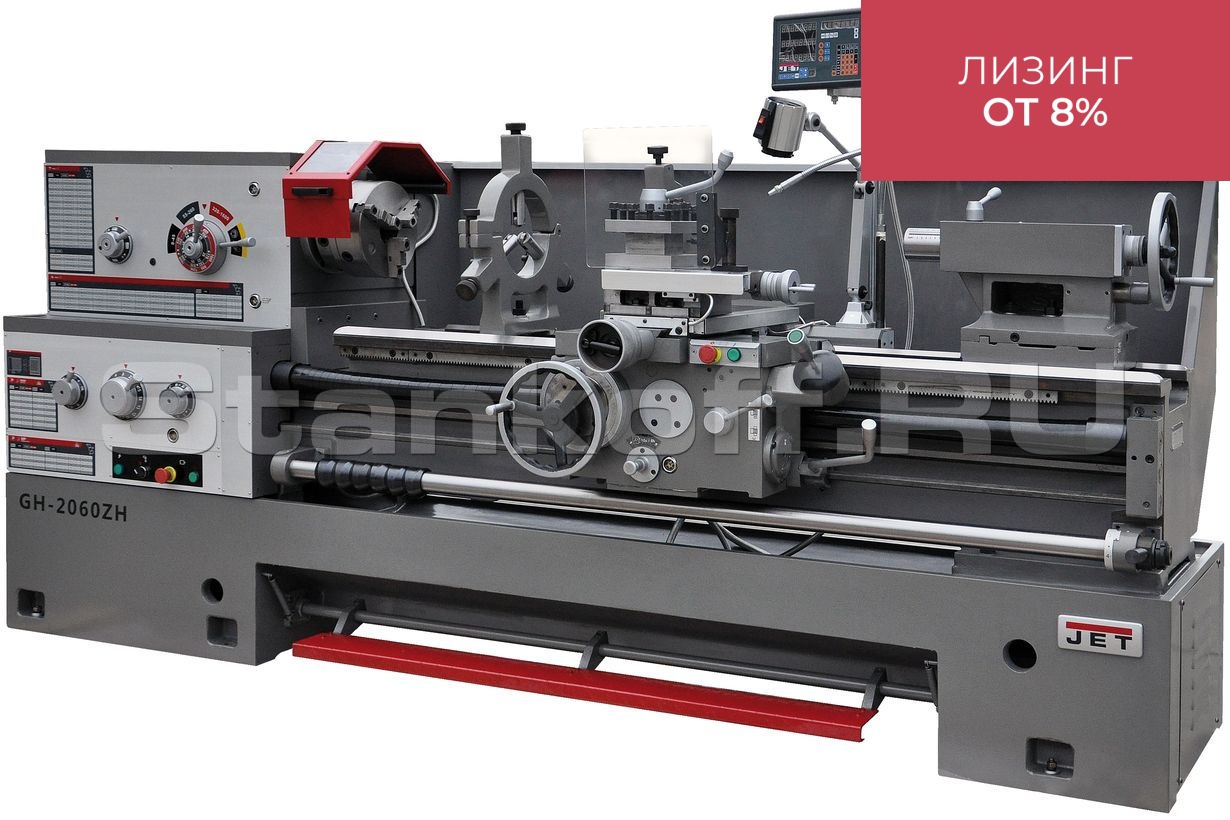

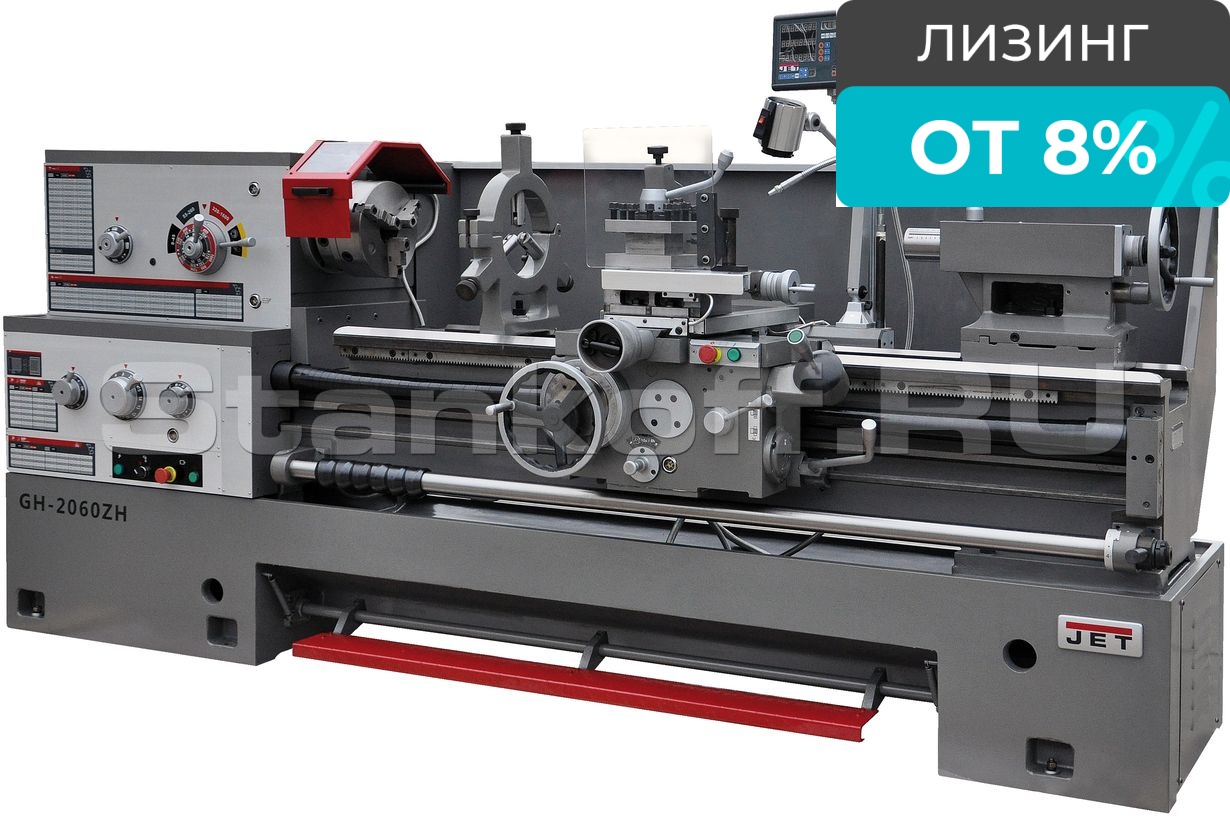

Токарно-винторезный станок JET серии ZH GH-2060 ZH DRO Ø500 мм

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Станок JET GH-2060 ZH DRO RFS предназначен для высокоточной токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов. Диаметр заготовки при обточке над станиной составляет 500 мм, со снятым мостиком gap – 720 мм (при ограничении в длине до 240 мм), диаметр обработки над суппортом – 310 мм. Расстояние между центрами составляет 1525 мм. GH-2060 ZH DRO RFS выпускается в строгом соответствии с протоколом DIN 8606, что гарантирует соблюдение всех норм и допускав на всех этапах сборки, а также дает право гарантийного обслуживания на территориях стран-участниц Таможенного союза. Станок установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.

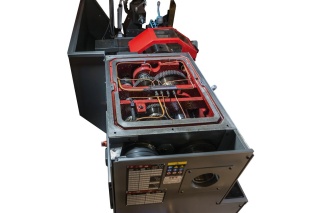

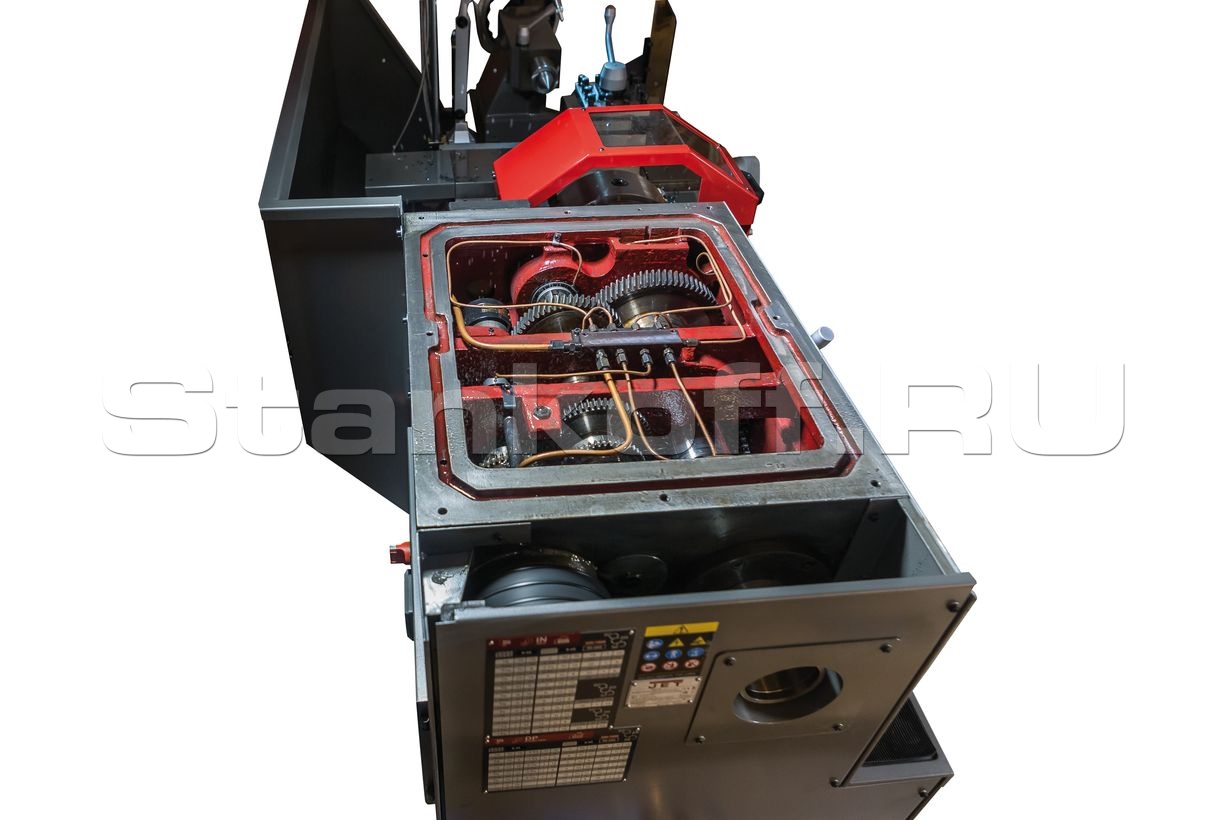

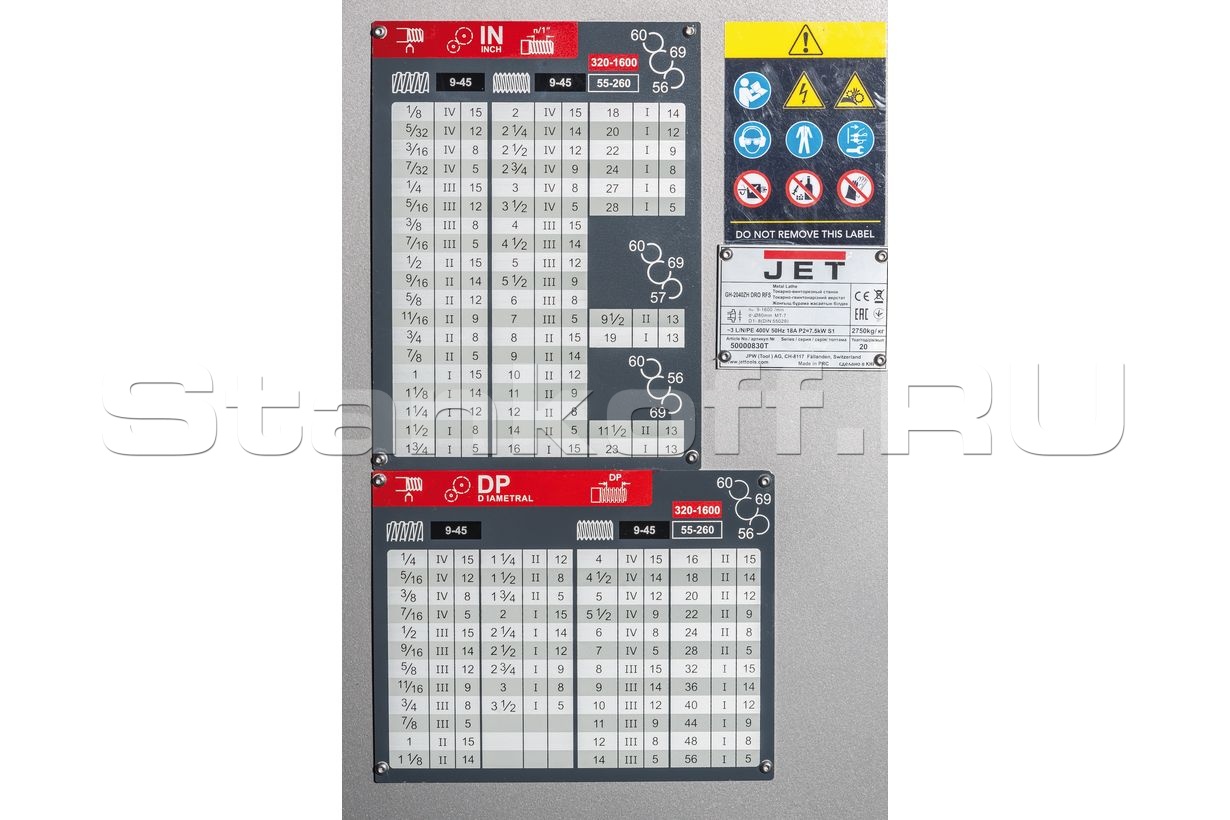

Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защищает двигатель от пиковых стартовых нагрузок. Привод шпинделя данной модели постоянно находится в масляной ванне, что позволяет решить проблему его смазки, охлаждения и снизить уровень шума. Такой же подход применен и к шестерням передней бабки и коробки подач. На станке можно обрабатывать заготовки на скоростях от 9 до 1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой. GH-2060ZH DRO RFS оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность ускоренного перемещения суппорта. Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя. Коробка подач станка имеет 80 предустановленных режимов, что позволяет с высокой точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.

Особенности:

  • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
  • Передняя бабка с фрикционной муфтой

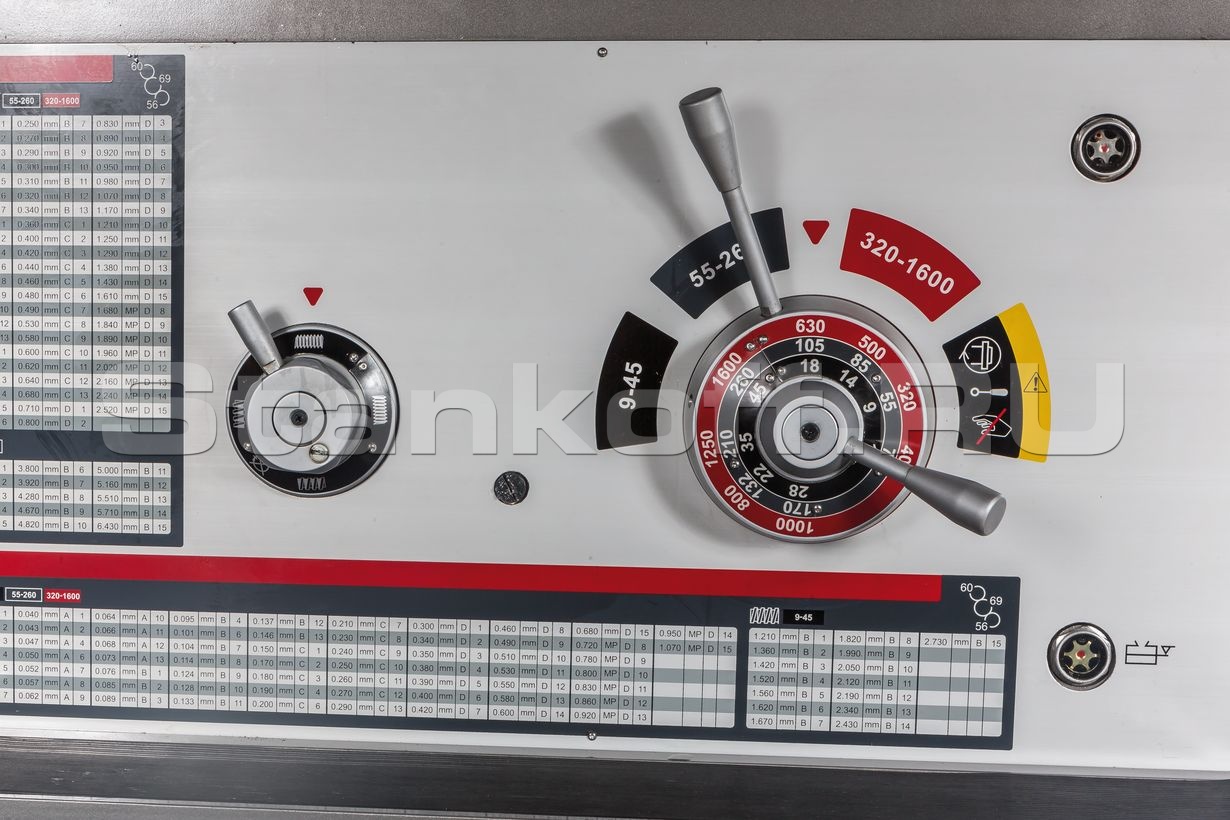

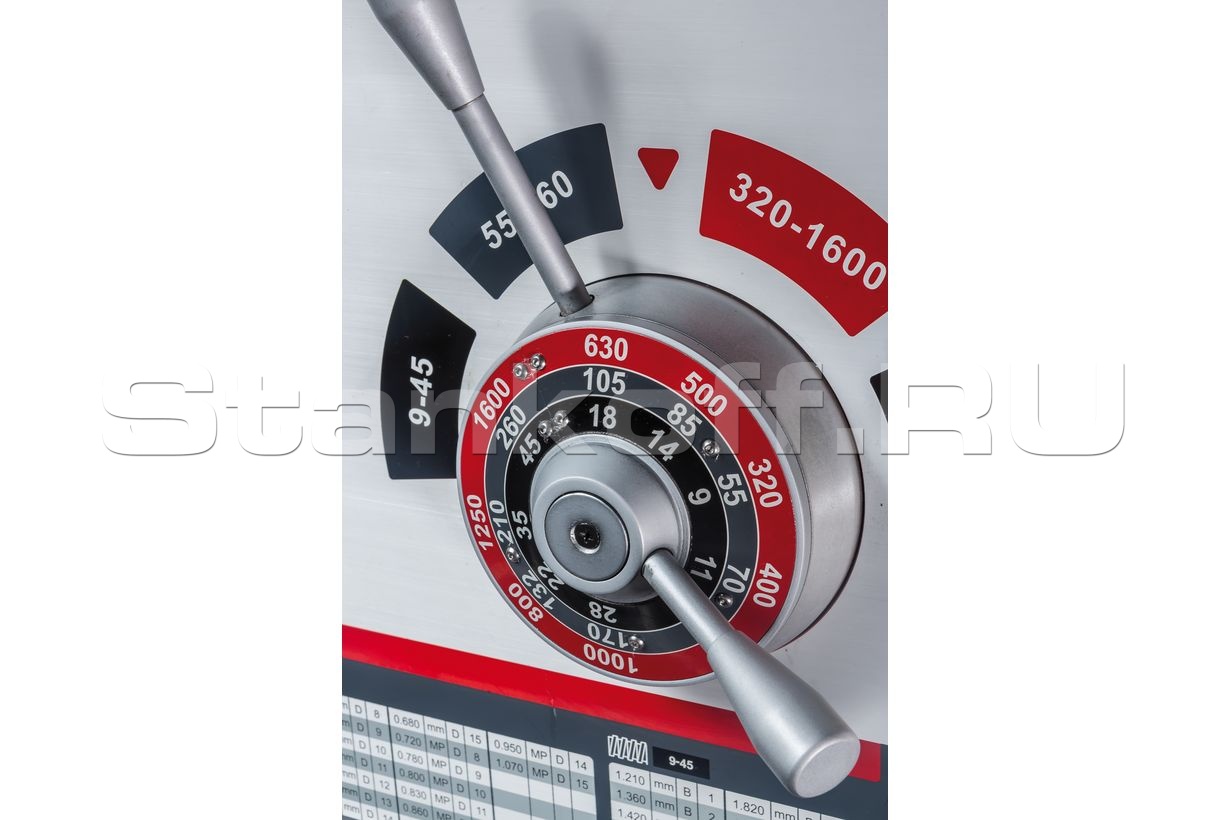

  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

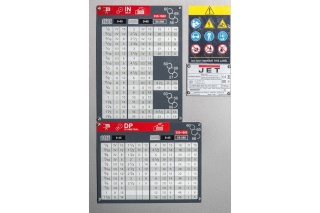

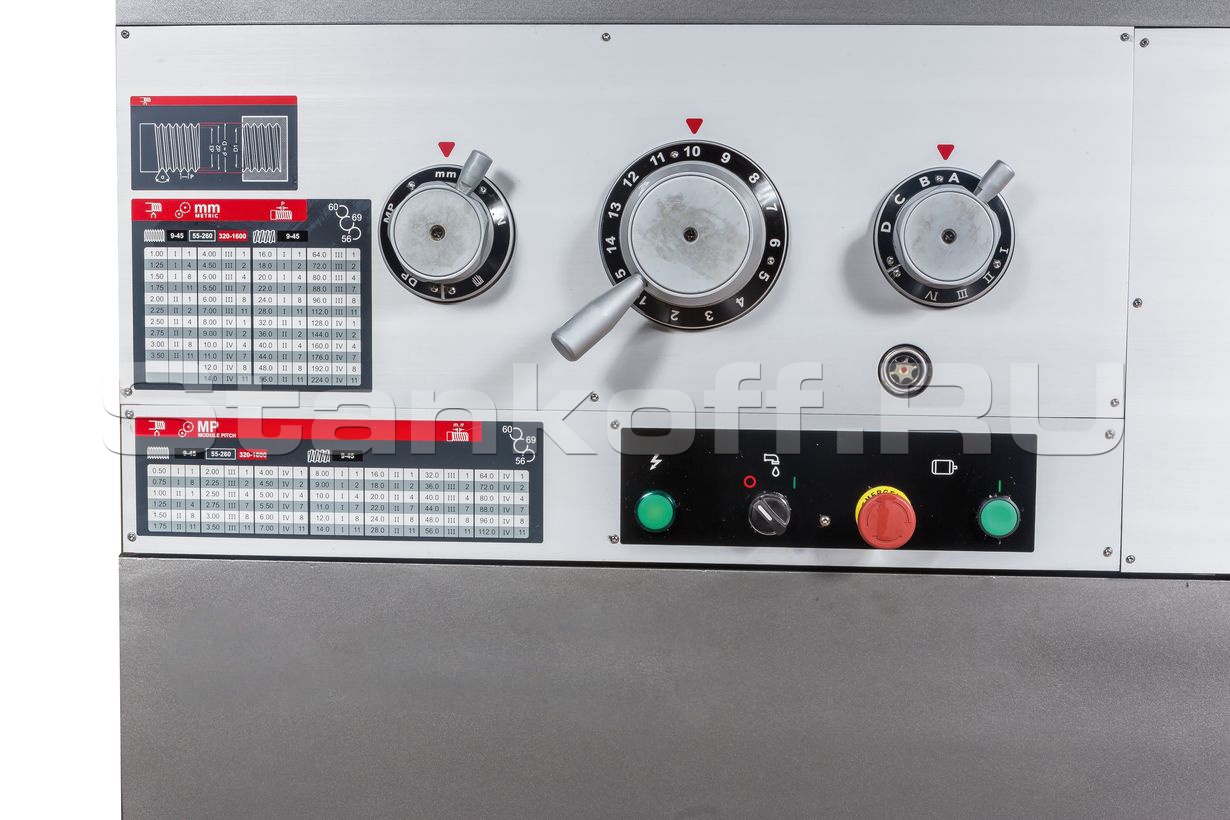

  • Коробка подач позволяет нарезать резьбу без замены шестерен

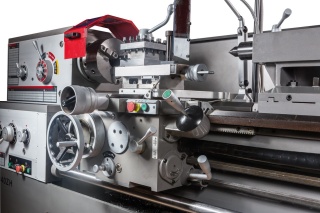

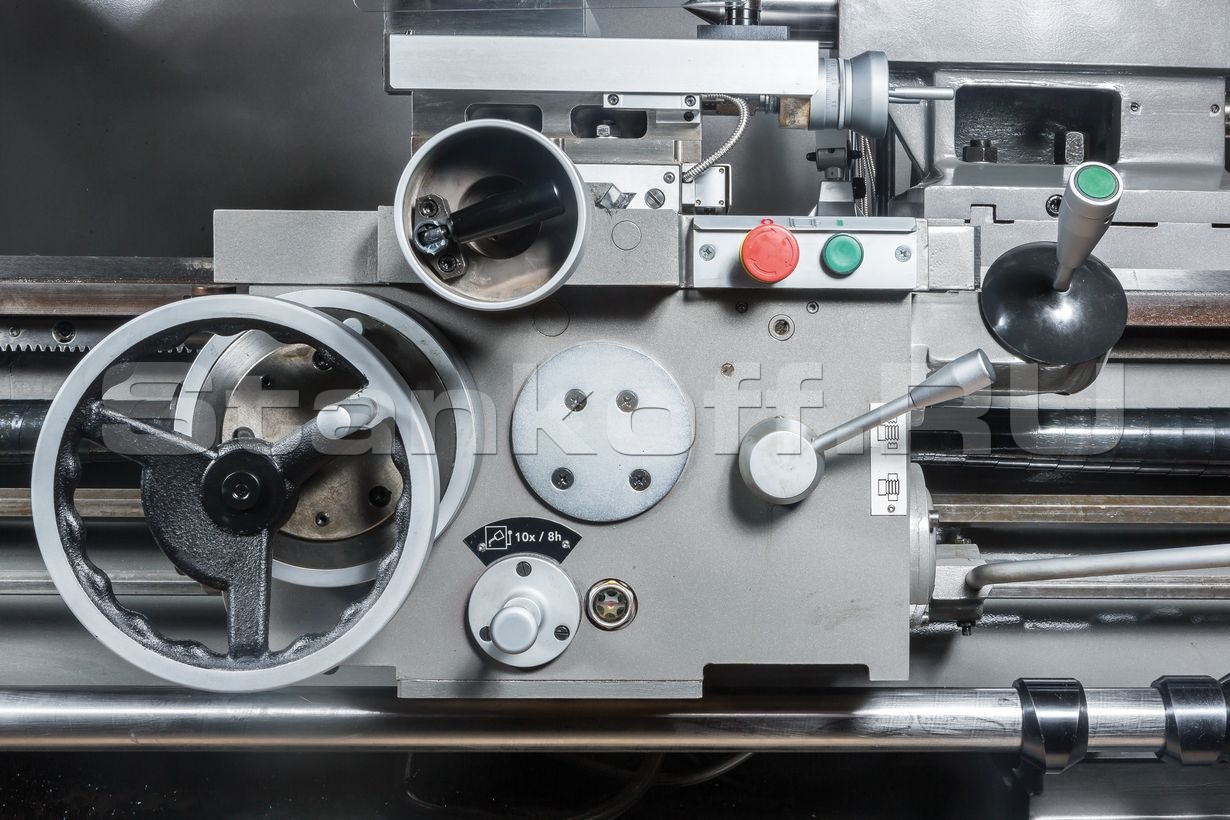

  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины

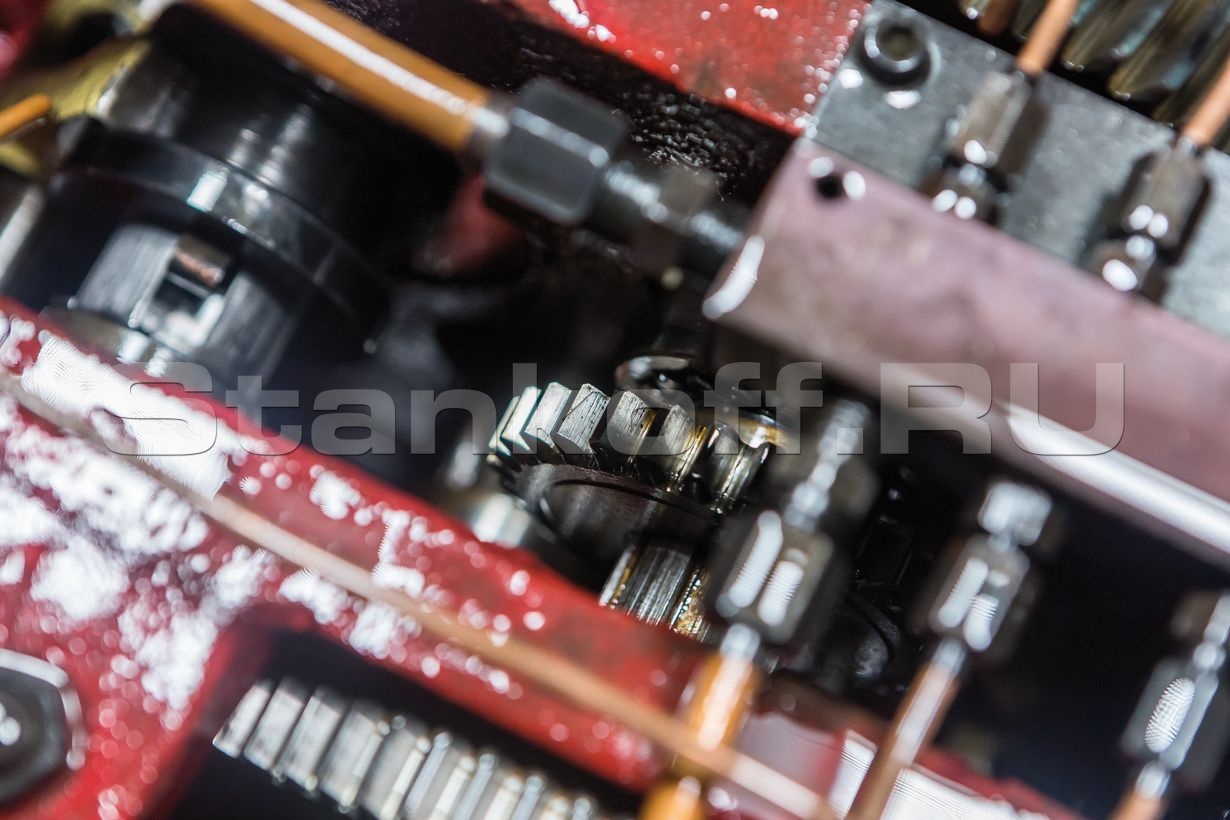

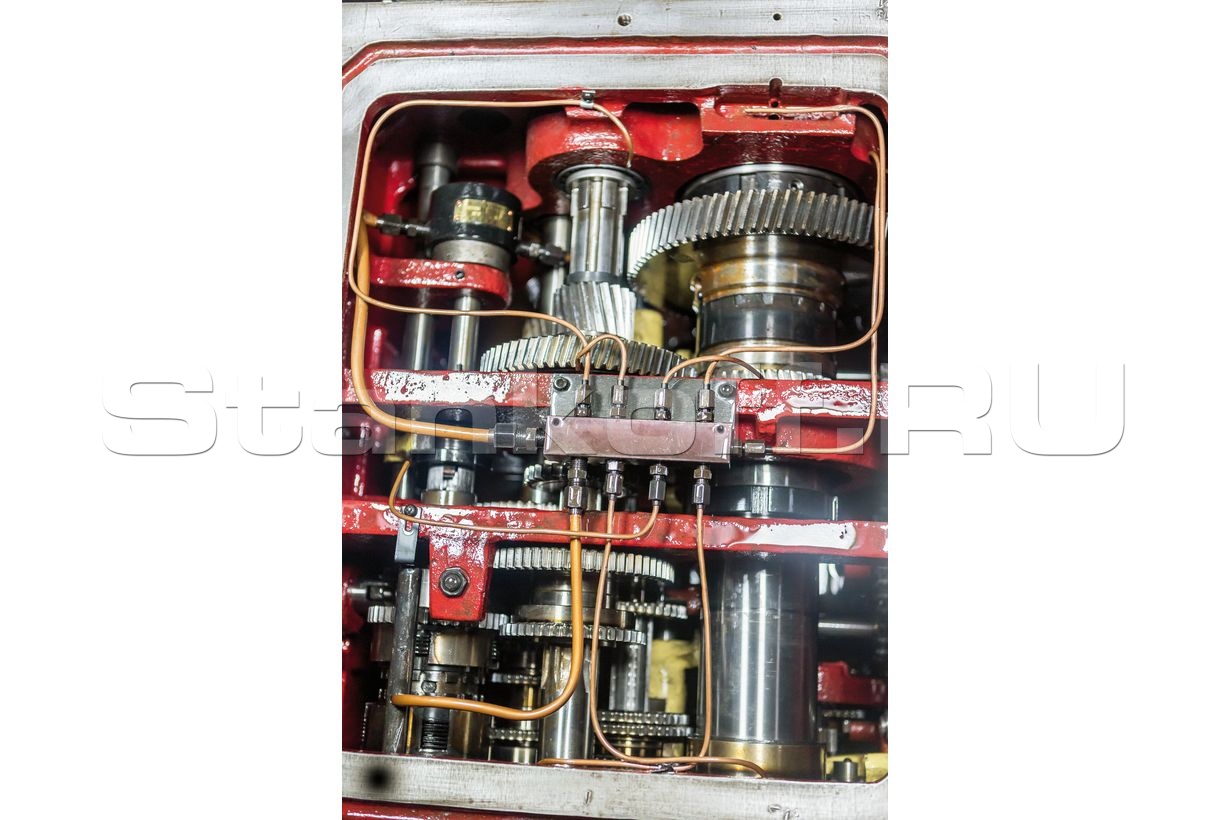

  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

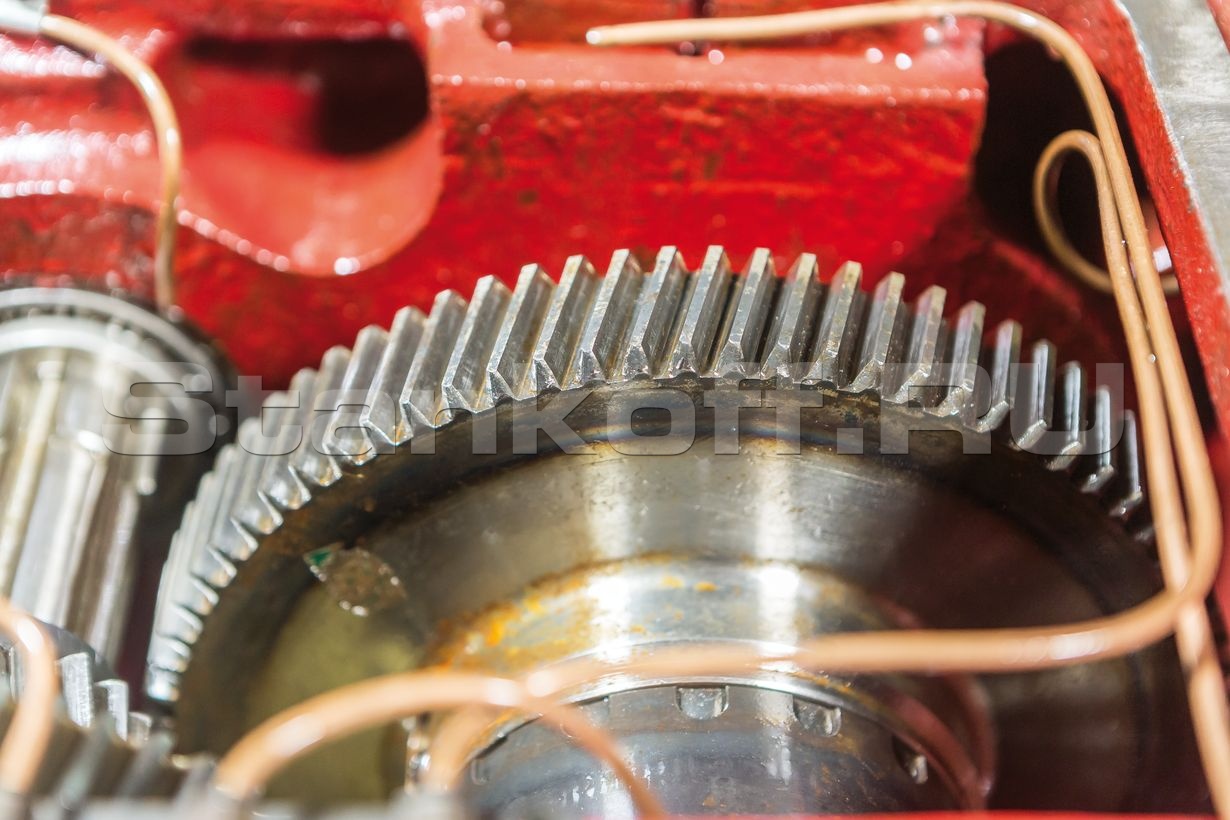

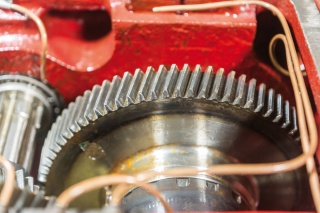

  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

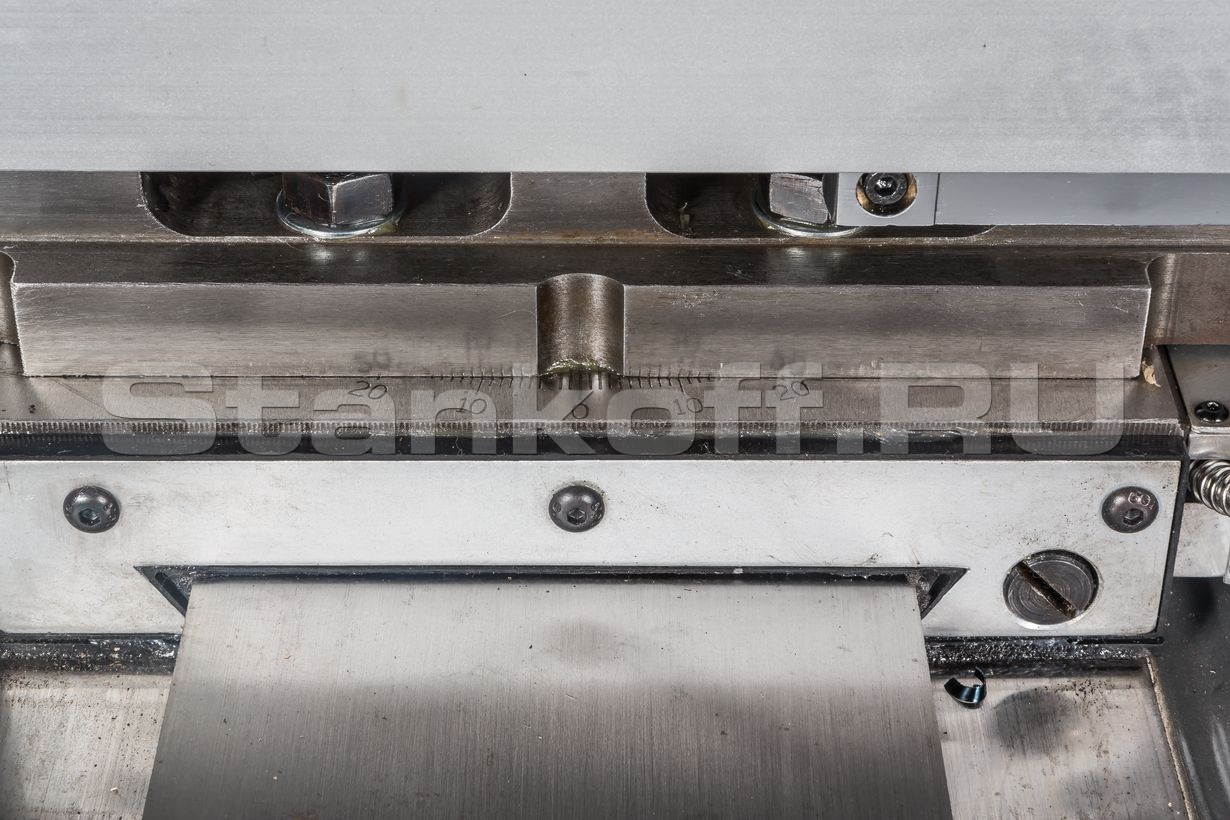

  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта

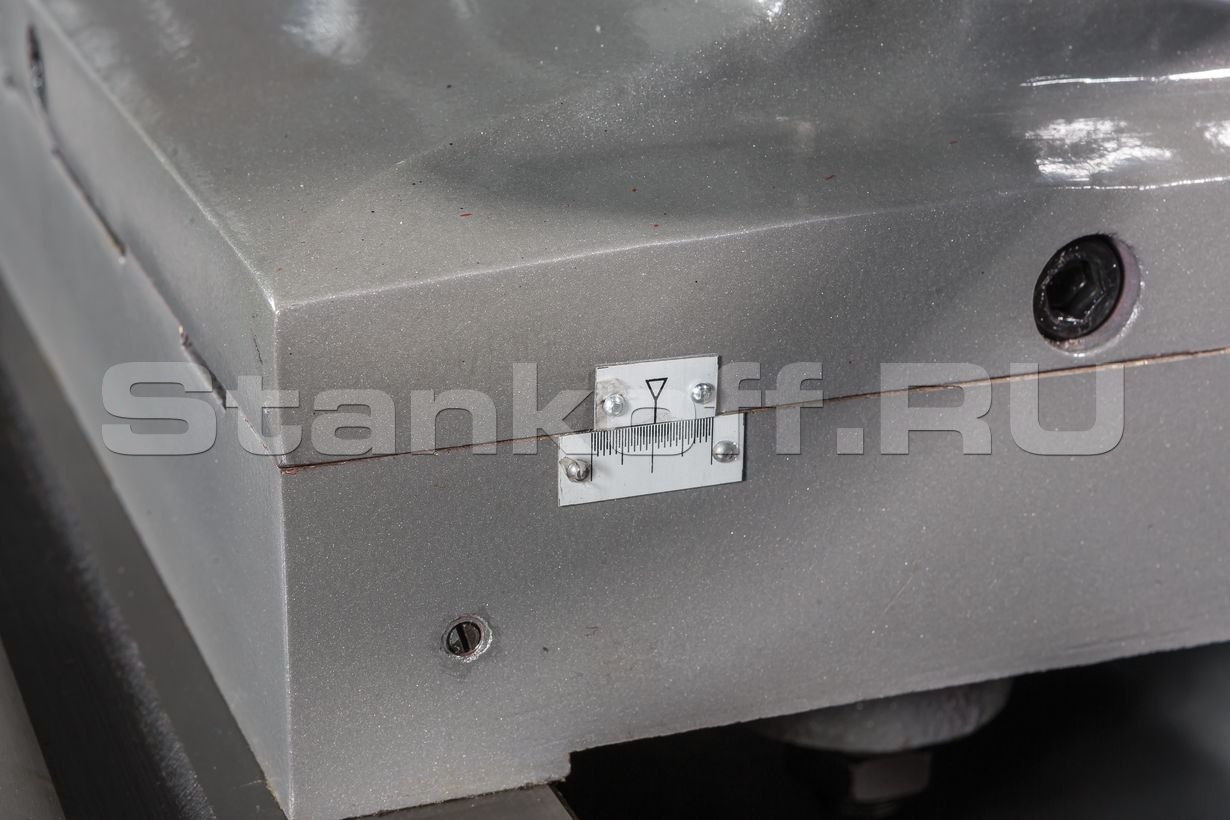

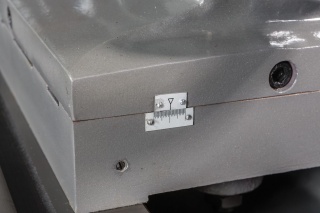

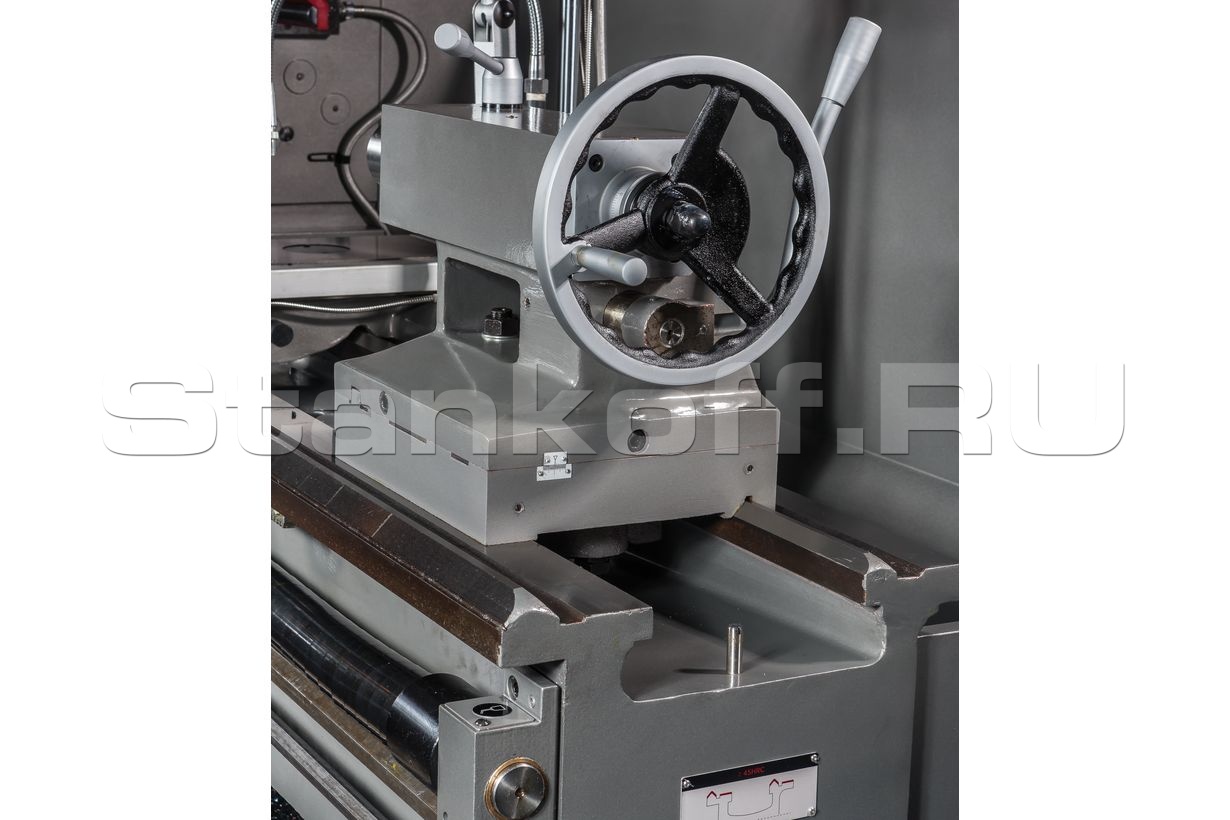

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

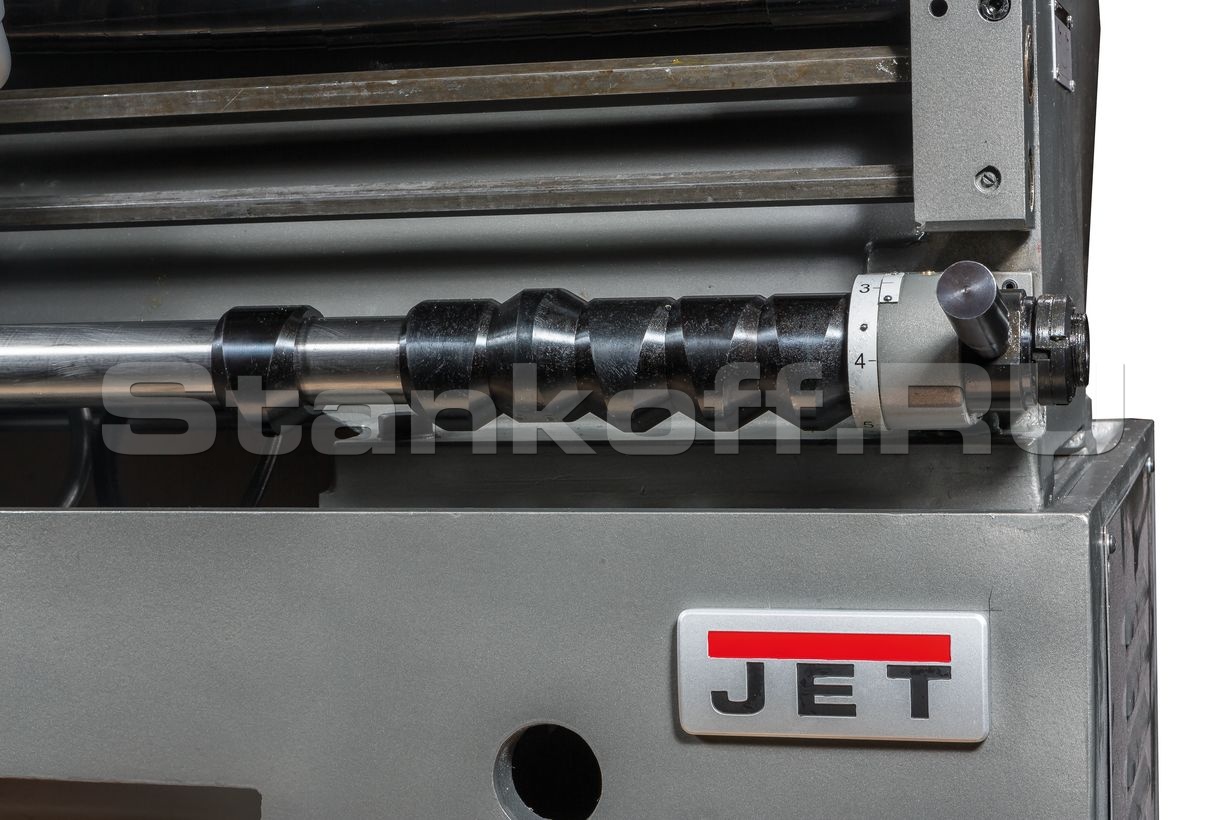

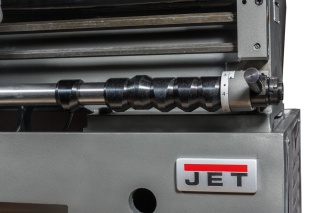

  • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
  • Полноценный современный аналог 16К20, 16К25 и 16Д20

Комплектация:

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø320 мм
  • Планшайба Ø400 мм

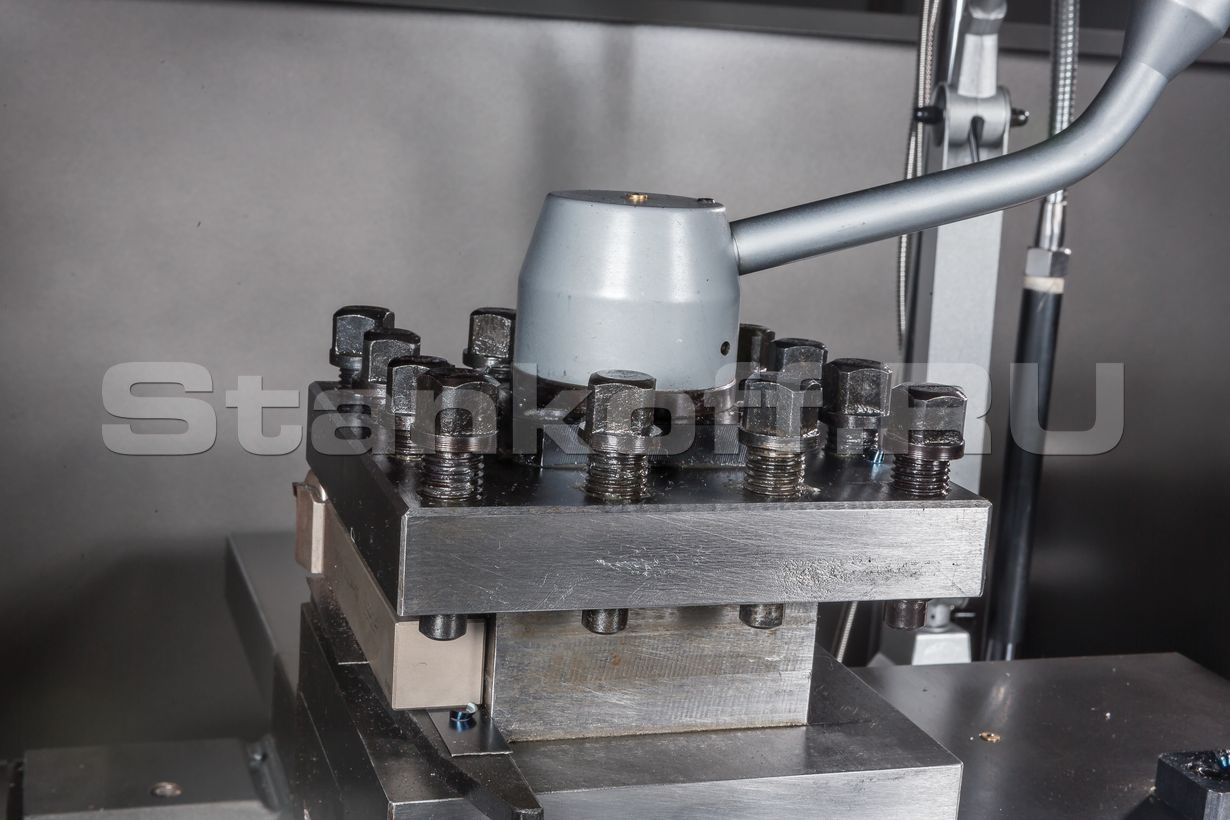

  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Невращающийся упорный центр МК-5
  • Переходная втулка МК-7 / МК-5
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Поддон для сбора стружки
  • Задняя защитная стенка

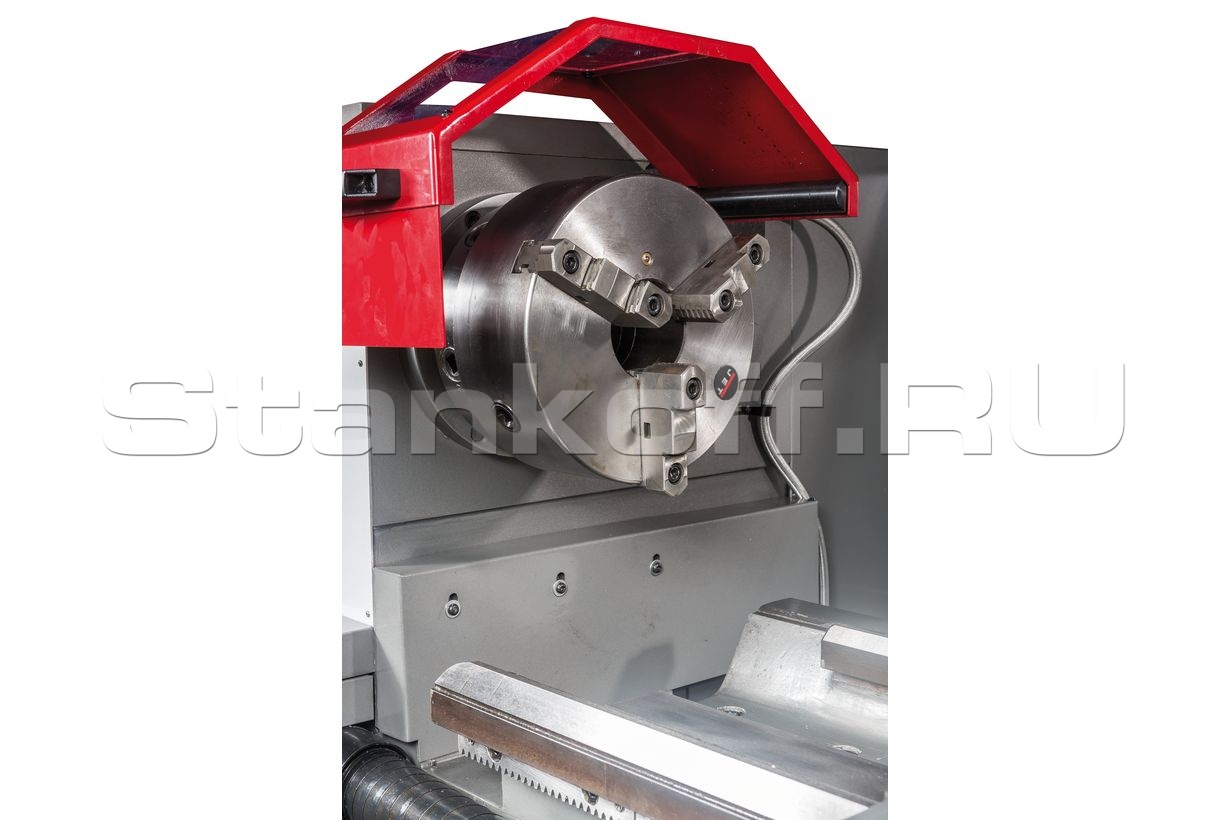

  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя

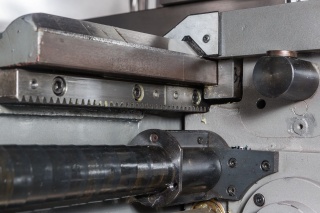

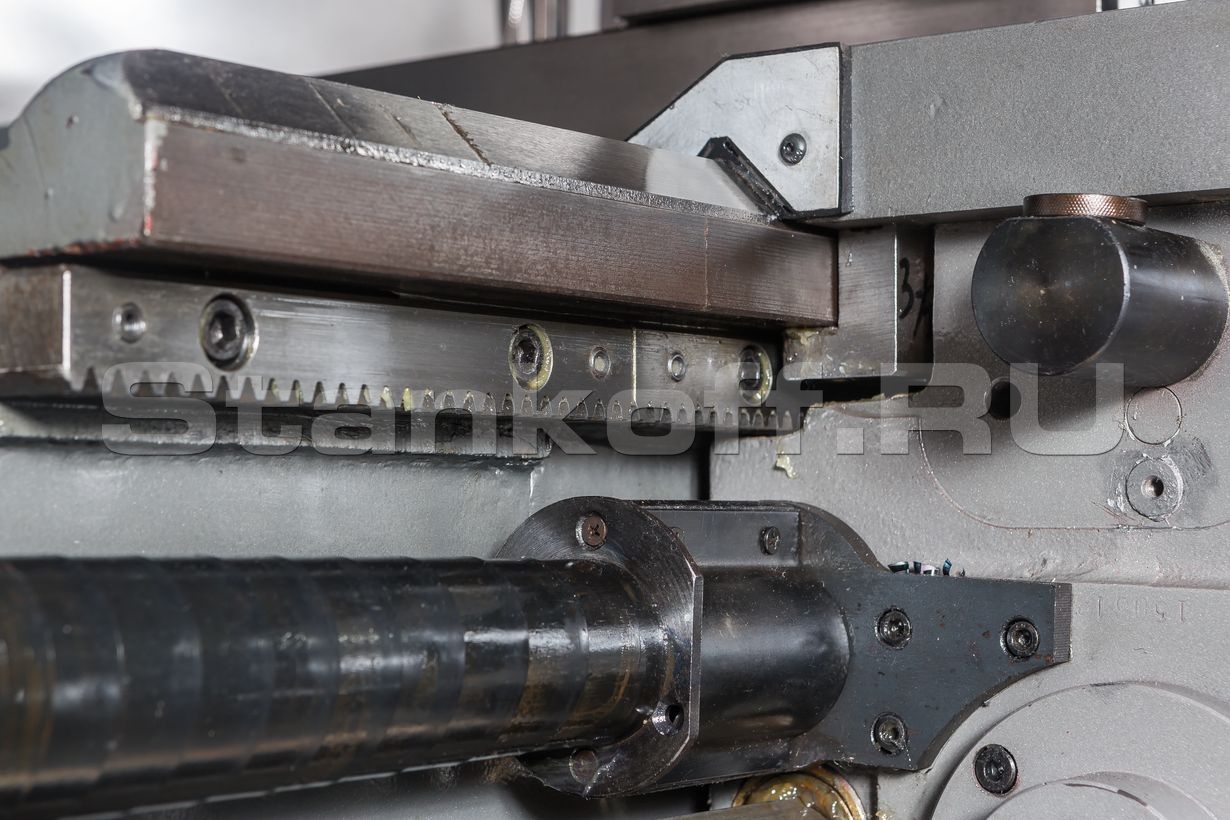

  • Защита ходового винта

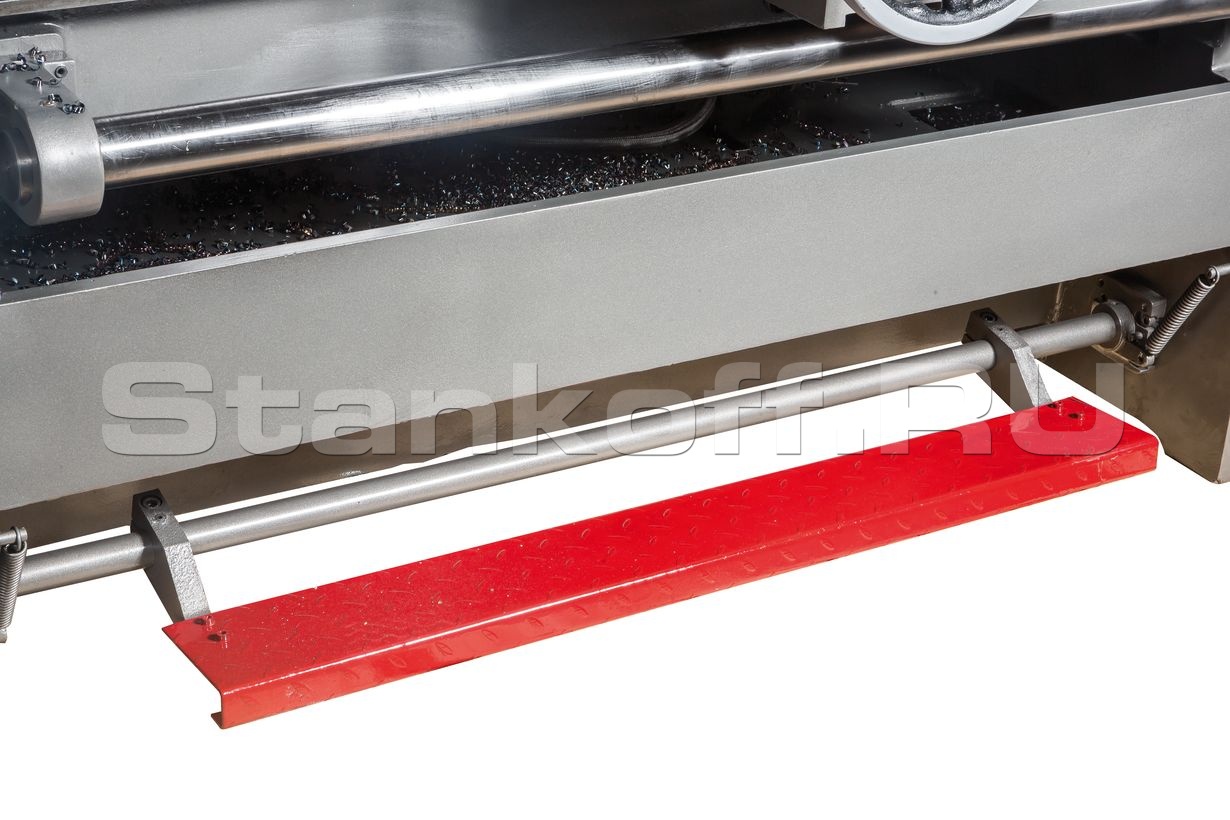

  • Ножной тормоз шпинделя с концевым выключателем

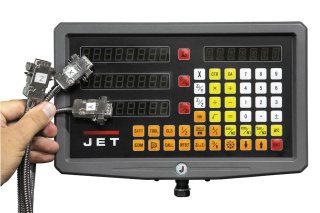

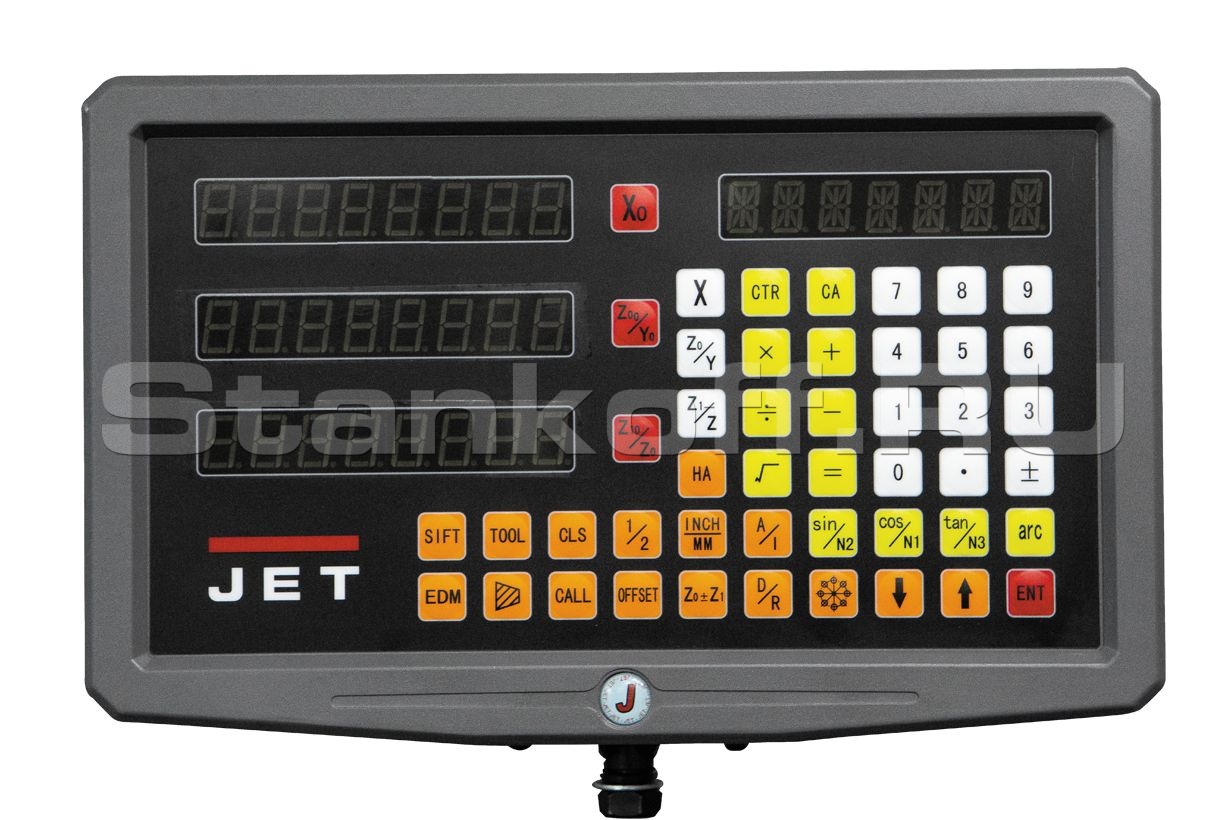

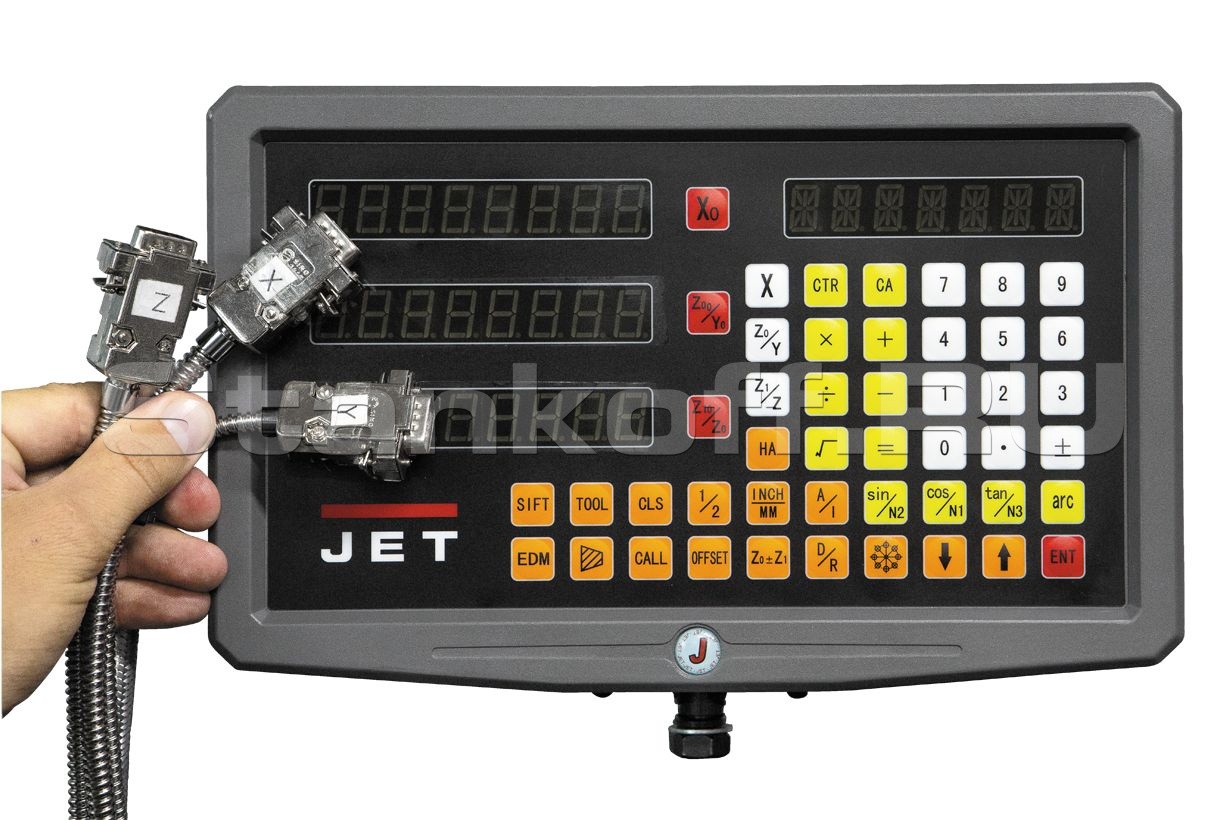

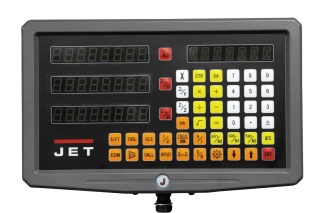

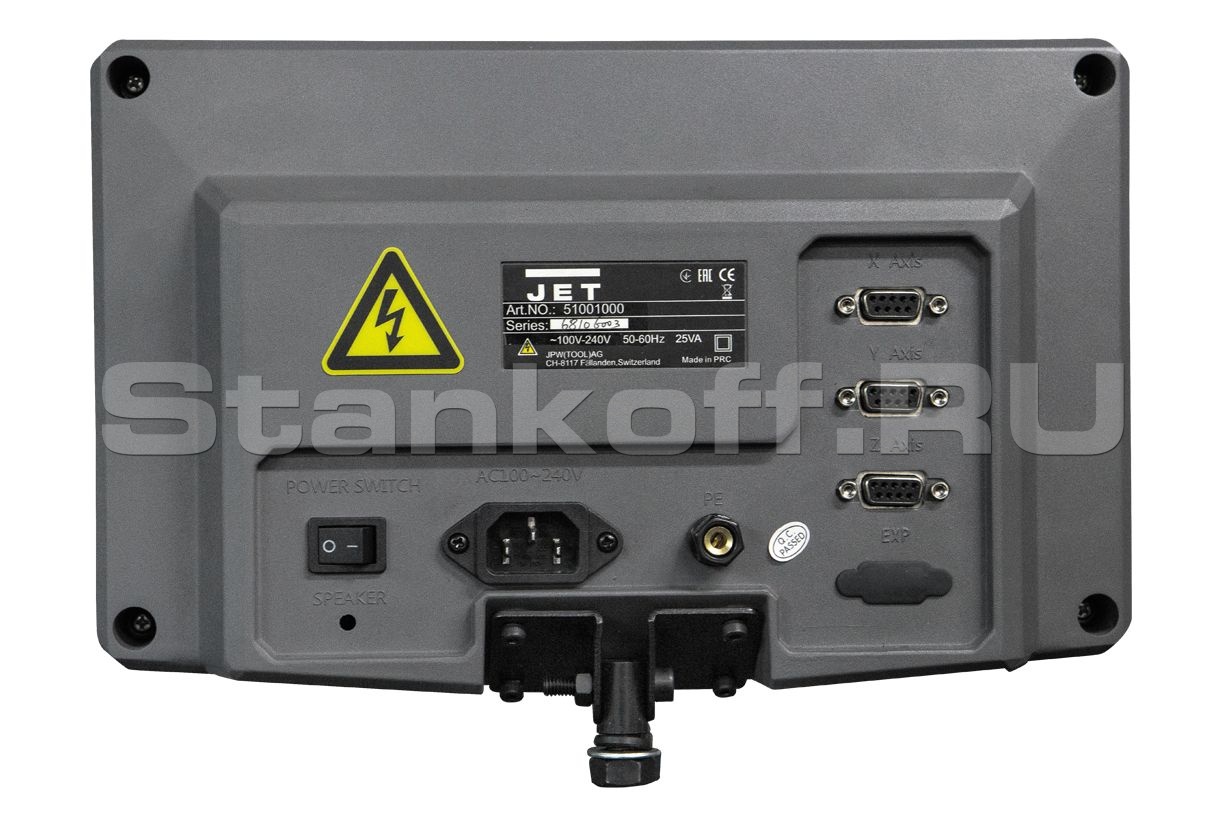

  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

Производитель: JET

Родина бренда: Швейцария

Страна изготовления: Тайвань

Технические характеристики токарно-винторезного станка JET GH-2060 ZH DRO Ø500 мм
Напряжение, В 400
Диаметр обточки над станиной, мм 500
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съёмного мостика, мм 240
Диаметр обточки над поперечным суппортом, мм 310
Расстояние между центрами, мм 1525
Частота вращения шпинделя, об/мин 9 - 1600
Количество скоростей шпинделя, шт 24
Конус шпинделя МK-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,063-6,43
Количество продольных подач, шт 80
Диапазон поперечной подачи, мм/об 0,027-2,73
Количество поперечных подач, шт 80
Диапазон метрической резьбы, мм 1 - 224
Количество метрических резьб, шт 46
Дюймовая резьба, TPI 1/8 - 28
Количество дюймовых резьб, шт 48
Модульная резьба, MP 0,5 - 112
Количество модульных резьб, шт 42
Диапазон питчевой резьба, DP 56 - 1/4
Количество питчевых резьб, шт 45
Шаг ходового винта, мм 12
Макс. размер резца, мм 32x32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 50 - 210
Диапазон подвижного люнета, мм 20-110
Расстояние между направляющими, мм 405
Мощность двигателя, кВт 7,5
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Длина, мм 2980
Ширина, мм 1280
Высота, мм 1410
Масса, кг 3000
Длина в упаковке, см 317
Ширина в упаковке, см 145
Высота в упаковке, см 198
Масса в упаковке, кг 3550
