Ручная упаковочная линия УМ-1 «Лайн»

Товар не поставляется

Возможные причины:

Снят с производства
Завышенная цена производителя
Неудовлетворительное качество
Отсутствие спроса

Предназначена для ручной упаковки в термоусадочную ПЭ пленку длинномерных изделий, к числу которых относятся различного рода пиломатериалы: вагонка, брус, плинтуса, доска, карнизы и пр., металлоконструкции, фурнитура, готовые элементы мебели и т.п.

Упаковочная линия УМ-1 «Лайн» Ручной состоит из следующих технологических модулей:

Комплекта рольгангов (ДхШхВ, мм 1шт. – 2170х560х900; ролики Æ 50 мм, шаг 300 мм);

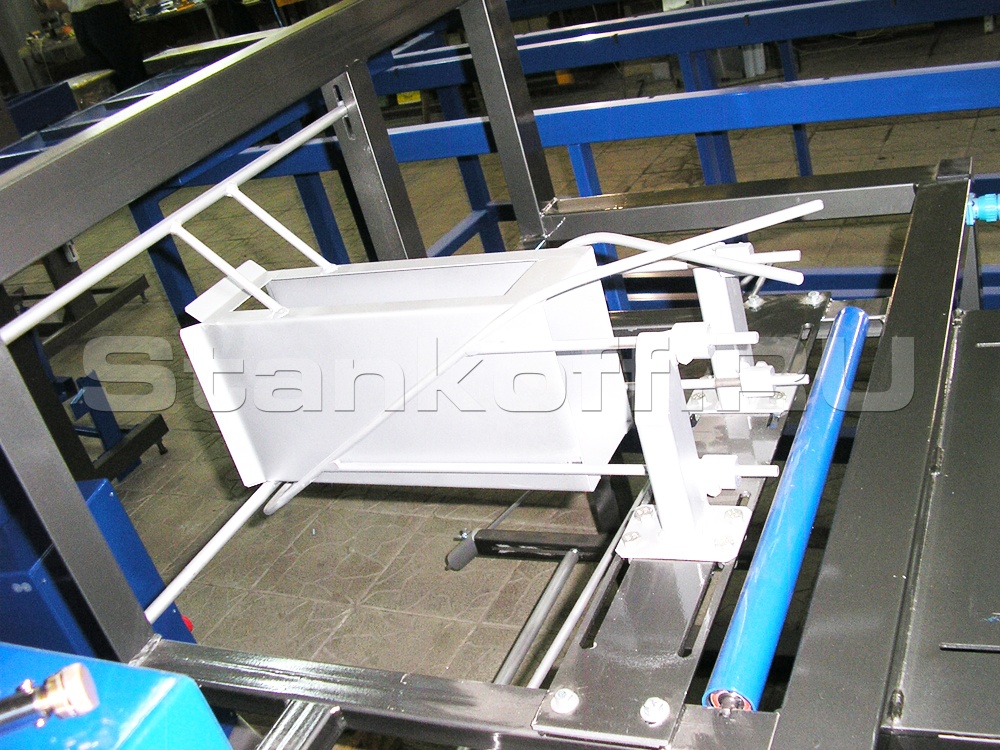

Формирующего узла, предназначенного для оборачивания продукции упаковочным материалом (с ручным термоножом, автоподмотчиком пленки, ручным точечным запайщиком продольного шва). Для разных сечений упаковки по спец. заказу изготавливаются дополнительные воротники.
Односекционного проходного термотоннеля с 2-мя зонами внутреннего нагрева; дополнительный фен на выходе из термотоннеля для финального формирования продольно шва;

Общая схема упаковочного процесса

Продукция по рольгангу подается оператором в приемное окно формирующего узла.
При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме:
- полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки;

место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком

На выходе из формирующего узла торцевой срез упаковки запаивается ручным термоножом (происходит сварка и обрезка пленки);
Далее упаковка вручную перемещается в термотоннель, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала.
На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха (для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами).

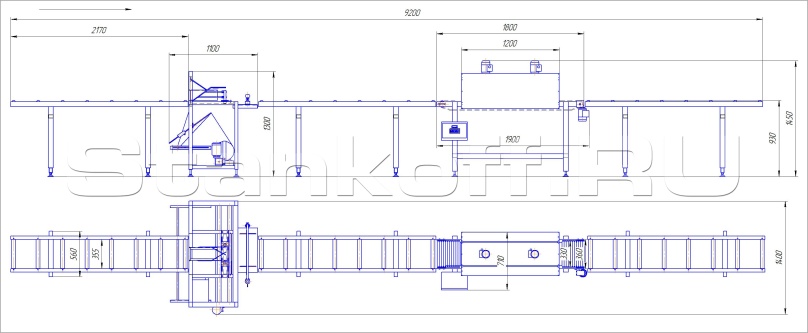

Схема линии при длине продукции 2 метра

При длине продукции 4 м добавляется по одному рольгангу на подаче, обертывании и приеме продукции.

При длине продукции 6 м добавляется по два рольганга на подаче, обертывании и приеме продукции.

Исполнение	модульное
Габаритные размеры в рабочем положении, 2м. (ДхШхВ):	9 200х1400х1400
Габаритные размеры в рабочем положении, 4м. (ДхШхВ):	15 700х1400х1400
Габаритные размеры в рабочем положении, 6м. (ДхШхВ):	22 180х1400х1400
Вес устройства, кг, нетто	320-560
Напряжение питания, В/Гц	380/50
Максимальная потребляемая мощность, кВт	8
Диапазон регулировки температуры в камере, °С	20 – 220
Количество зон обдува, шт	2
Характеристика ТЭНов, шт х кВт	12х0,63
Размеры конвейера, мм (ДхШ):	1800х330
Длина термотоннеля, мм	1200
Габариты проходного окна тоннеля (ширина х высота), мм	350х250
Скорость движения конвейера, м/мин.	4,2
Длина рабочей части термоножа, мм	560
Максимальная ширина пленки, мм	1000
Минимальные габариты упаковки (ВхШ/диаметр), мм	70х70
Максимальные габариты упаковки, (ШхВ) мм	200х200
Климатическое исполнение	УХЛ-4 по ГОСТ 15150-69
Срок гарантийного обслуживания	24 месяца
