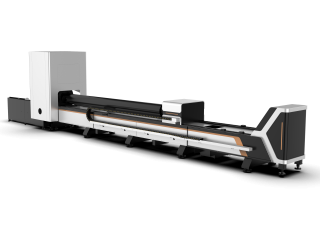

Оптоволоконный лазерный станок для резки труб XTC-T60020/1000 IPG

Бесплатная доставка

Гарантия

Сервис

Доставка

Лизинг

8-800-5555-770

А хотите мы Вам перезвоним?

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.

Выполняемые функции

Автоматическая загрузка труб;
Автоматическое выравнивание материалов;
Автоматическая подача и вращение;
Волоконная лазерная резка;
Сбор продуктов после резки.

Особенности

Подходит для отрезной обработки нержавеющей стали, углеродистой стали, легированной стали, кремнистой стали, оцинкованной стали, алюминиевой стали, титановой стали и металлических материалов;
Низкая стоимость и низкие эксплуатационные расходы: экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
Высокая эффективность фотоэлектрического преобразования по сравнению со станками , работающими на СО2 лазерах, эффективность фотоэлектрического преобразования данного оборудования в 3 раза выше;
Компактная конструкция, легко адаптируемая к производственным требованиям;
Резонатор с рефлекторными датчиками;
Простая программа для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
Простое управление: волоконно—оптическая система связи, не требуется регулирование оптического пути;
Высокая скорость резки;
Стабильный режим работы благодаря использованию импортных волоконных лазеров со стабильной производительностью основные компоненты могут работать до 100 000 часов;
Доступность запасных частей.

Комплектация

Высокоточная режущая головка	Raytools BT240 (Швейцария)
Зубчатая передача «шестерня-рейка»	APEX (Тайвань)
Высокоточные направляющие	28 мм HIWIN (Тайвань)
Сервопривод и привод	Yaskawa (Япония)
Редуктор	Motoreducer (Франция)
Источник излучения	IPG
Система ЧПУ и софт	Cyptube (Китай)
Водяное охлаждение - чиллер	Tongfei (Китай)
Пневматические компоненты	AirTAC (Тайвань) / SMC (Япония)
Вентилятор

Особенности конструкции

Станина

Станина сварена из высококачественной листовой стали с толщиной стенки 12 мм и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез. Вес станка с данной станиной составляет 5 тонн.

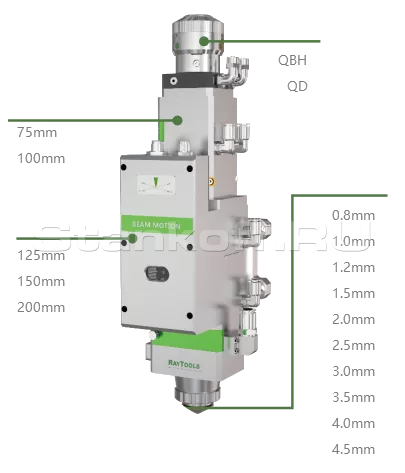

Режущая головка RAYTOOLS BT240

Серия BT240 предназначена для промышленных волоконных лазеров средней мощности. Встроенная система двойного водяного охлаждения обеспечивает стабильную работу лазерной головки.
• Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
• Легкая и точная регулировка фокусного расстояния, регулируемый диапазон 15 мм, точность составляет 0,05 мм.
• Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
• Конструкция сопла с применением вспомогательных газов, защитной заслонки удобна при резке высокоотражающих материалов и для предотвращения разбрызгивания.
• Коллимационная и фокусирующая линзы имеют водяное охлаждение, мощность компрессора составляет 4 кВт.
• Для коллимационной и фокусирующей линз используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазерного луча, для обеспечения оптимальной фокусировки и качества луча.
• Доступно подключение различных видов разъемов оптоволокна большинства производителей.
• Легко настраиваемая модульная конструкция с устройствами защиты от столкновения, использования вспомогательных газов, конфигурацией для резки и сварки.
• Утонченный сопловый узел, предназначенный для трехмерной резки.

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

Автоматическая система поддержки трубы

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб диаметром 20-200 мм. Вращается на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб контролируется компьютером.

Сервоприводы YASKAWA

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Редуктор Motoreducer

Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача «шестерня-рейка» APEX

Компания APEX – всемирно известный производитель высокоточных планетарных редукторов. Шестерни и зубчатые рейки Apex также отличаются высокой точностью. Зубчатые передачи APEX характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань) толщиной 28 мм. Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Автоматическая система смазки

В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.

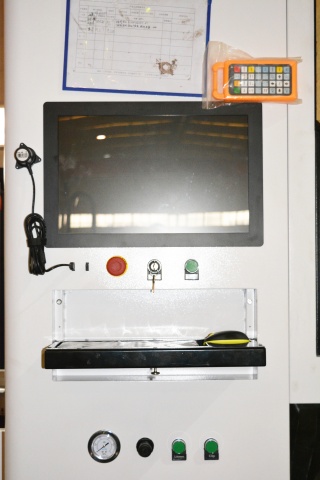

Система управления CypTube

1 - Автоматическая расстановка точек входа лазера.
2 - Настройки векторов для резки.
3 - Установка очереди реза.
4 - Управление головой лазера и самим лазером.
Импорт файлов.
Основные форматы DFX, PLT, AI и G-code
LXD - это родной формат программы.

Водяной чиллер TongFei

Профессиональная система обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.

Поддоны для сбора продуктов резки

Поддон №1 размером 760х640 мм для небольших продуктов резки.
Поддон №2 размером 1600х1300 мм для более крупных элементов.
Снабжены колесиками для удобства транспортировки.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Расходники

Название	Расход, шт./месяц	Срок службы, моточасы
Сопло	1-2	500
Защитное стекло	2	500
Фокусирующая линза	0,1	1500-2000

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Материал / Газ	Толщина, мм	Скорость, м/мин
Углеродистая сталь (Кислород)	1	8	9	10	22	26	34	38	42
	2	4	5	6,2	6,8	7,2	7,5	7,8	8,2
	3	2,6	2,8	3	3,6	4	4,4	5	5,5
	4	1,6	1,8	2,2	2,8	3,2	3,8	4,4	5
	5	1	1,4	1,8	2,4	2,8	3,2	3,4	3,6
	6		1	1,6	2	2,4	2,8	3,2	3,4
	8		0,8	1,2	1,4	1,6	2,2	2,6	3
	10			0,8	1	1,2	1,6	2	2,4
	12				0,8	1	1,4	1,8	2
	14				0,6	0,7	1	1,2	1,3
	16					0,6	0,8	1	1,1
	18						0,7	0,9	1
	20						0,6	0,8	0,9
	22						0,5	0,7	0,8
	24							0,4	0,6
	26								0,4
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Нержавеющая сталь (Азот)	1	12,4	18,5	23,8	26,4	30	34	38	41,4
	2	4,7	5,1	10,8	11,9	12,7	15,4	24,4	28,6
	3	0,7	1,2	2,3	4,1	6,1	8,6	12,8	15,8
	4		0,8	1,3	2,2	4,2	5,5	7,4	9,4
	5			0,7	1,2	2	4,3	5,1	6
	6				1	1,8	3,1	3,8	4,7
	8					0,9	2	2,4	3,3
	10						0,8	1,1	1,3
	12						0,5	0,7	1,1
	14							0,6	0,8
	16								0,6
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Алюминий (Азот)	1	5,2	6,4	8,4	16	22	34	38	42
	2		2,2	3,4	6,6	8,4	15	21	25,5
	3			1,4	3,8	5,5	7,6	11,5	14,6
	4				1,4	2,6	4	5,2	5,8
	5					1,7	3,3	4,4	4,9
	6					0,9	2,1	3,4	4,1
	8						0,9	1,3	2
	10						0,6	1,1	1,7
	12							0,5	0,8
	14							0,4	0,6
	16								0,5
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Медь (Азот)	1	5,2	6	8	12	14	22	26	32
	2		1,8	3,2	4	6	8	10	12
	3			1	2,2	3,4	5,2	6	6,4
	4				1,4	1,8	4	4,8	5,4
	5					1,2	1,8	2,6	3,2
	6					0,6	1,4	1,8	2,2
	8						0,6	0,9	1,2
	10							0,4	0,6
	12								0,4

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Получаемые изделия

Требования к условиям работы

Электричество	Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2%
Вспомогательный газ	Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздуха	Давление 14 бар Объем 1 м³
Температура	Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
Влажность	Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины.
Фундамент	Фундамент для станка должен быть ровным и без вибраций
Листовой металл	Однородный, ровный и чистый

Производитель: XTLASER

Родина бренда: Китай

Технические характеристики оптоволоконного лазера XTC-T60020/1000 IPG
Мощность лазера	1000 Вт
Лазерный источник	IPG
Длина волны	1080 Нм
Наружный диаметр труб	20-200 мм
Длина труб	6000 мм
Ход головы по оси Z	300 мм
Точность позиционирования (X,Y,Z)	0,02 мм
Максимальное ускорение	1.2G
Мощность сервоприводов	Y: 1800 Вт, W-Rotary: 2х1800 Вт, X: 850 Вт, Z: 400Вт
Макс. скорость вращения оси W	80 об/мин
Макс. скорость перемещения оси X	30 м/мин
Патрон	Двойной пневматический патрон
Максимальная нагрузка	400 кг
Потребляемая мощность	17 кВт
Питание	3 фазы 380В/50Гц
Вес станка	5000 кг
Габариты	10732×2200×2300 мм
