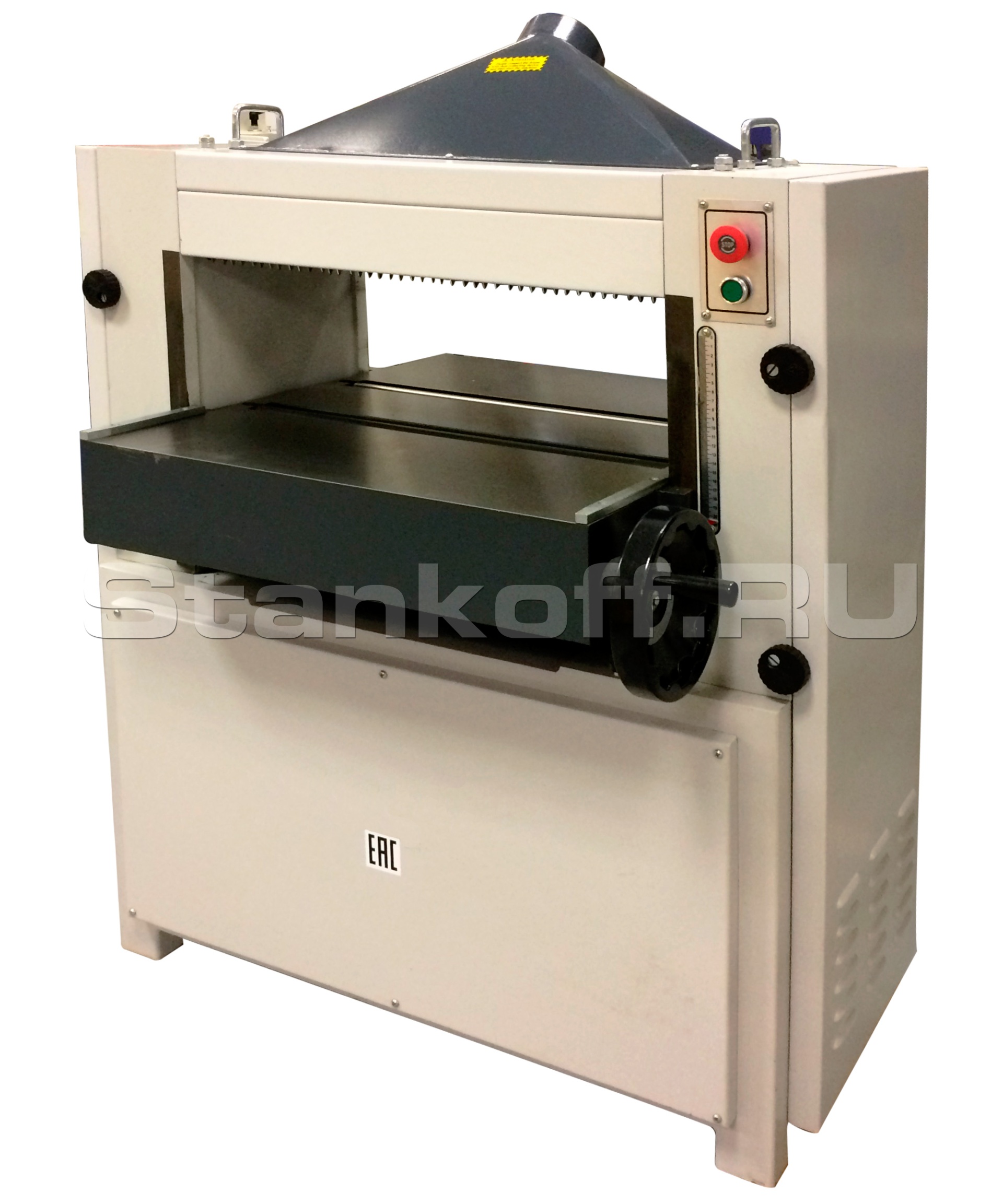

Станок рейсмусовый с шейперным валом МВ 108W

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Отличительные особенности

  • Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
  • Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
  • Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
  • Низкий уровень шума при работе;
  • Отсутствие вырывов на сучках при обработке.

Конструктивные особенности

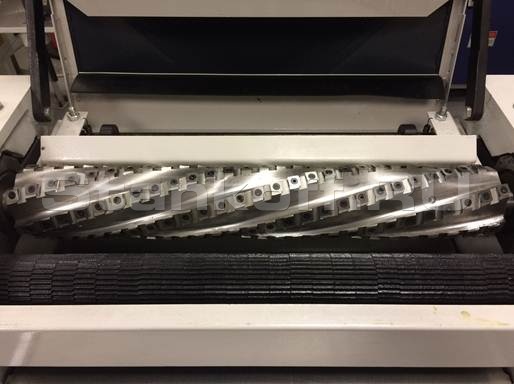

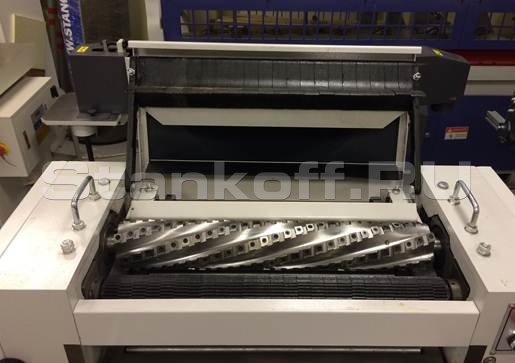

Шейперный ножевой вал

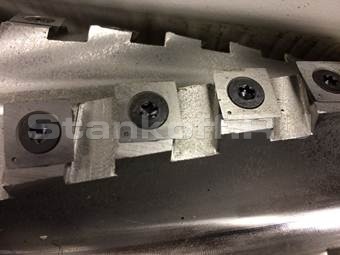

Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности.
Вал имеет 6 спиралей твердосплавных пластин.
На станке МВ 106W – 27 пластин в каждой спирали. Всего 162 шт.

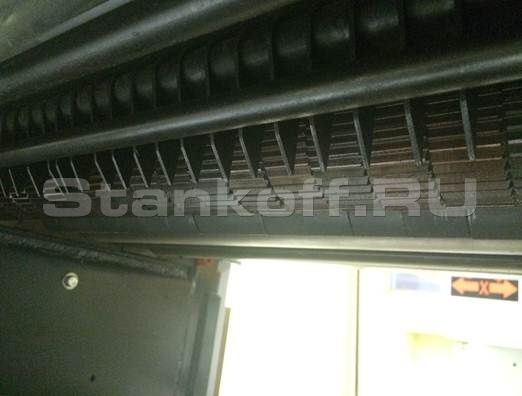

Секционный вал

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

Рабочий стол

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

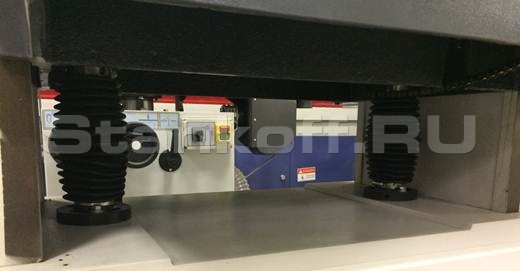

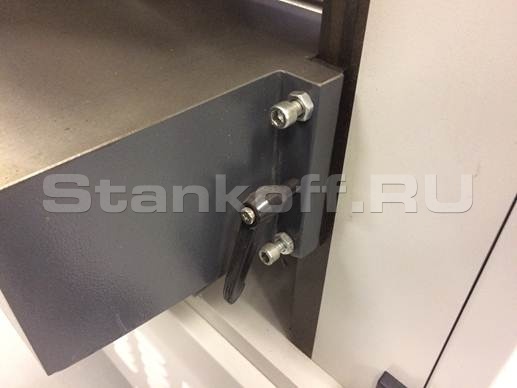

Направляющие стола

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

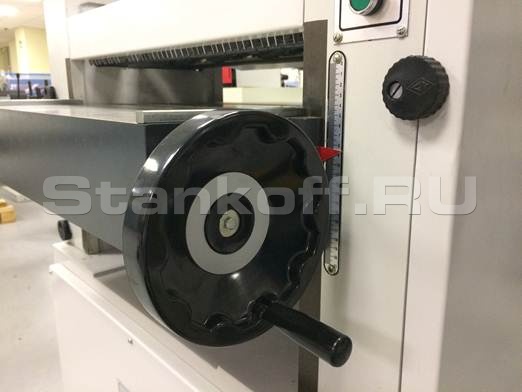

Подъём / опускание стола

Подъем/опускание рабочего стола осуществляется с помощью маховика. Отображение размера по линейке.

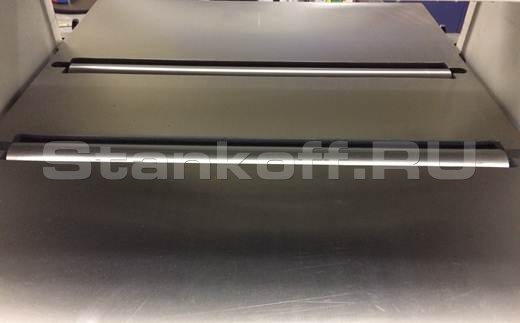

Ролики в столе

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

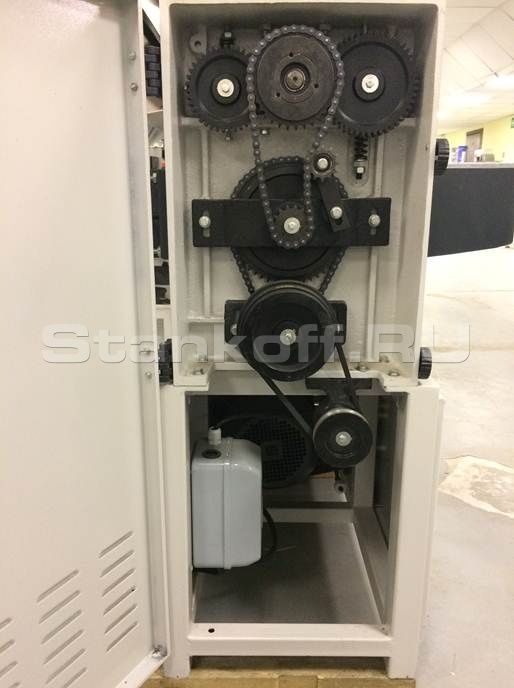

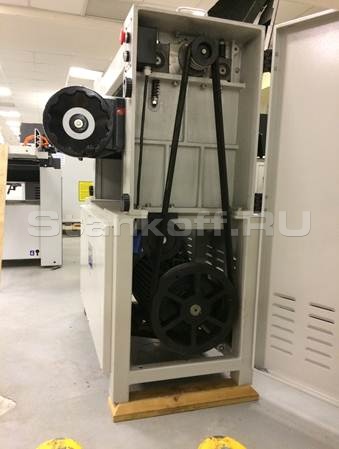

Система подачи

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

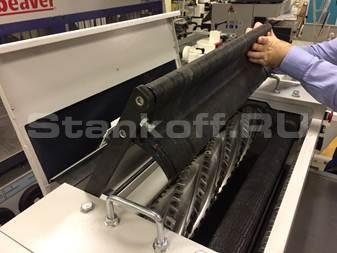

Верхняя крышка

Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

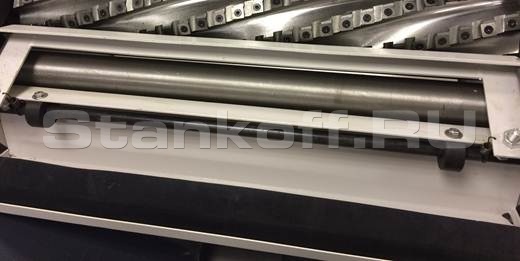

Принимающий вал

На выходе заготовку принимает гладкий стальной приводной валец.

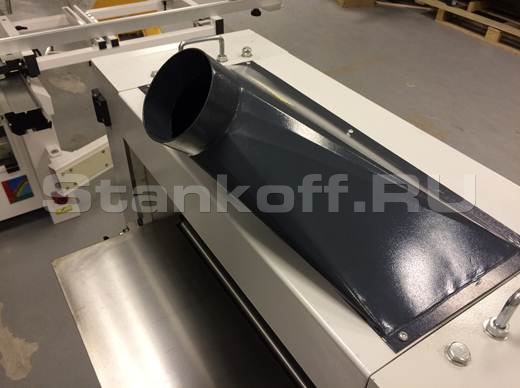

Аспирация

Выброс стружки осуществляется через круглую эксгаустерную воронку.


Страна изготовления: Китай

Технические характеристики станка рейсмусового с шейперным валом МВ 108W

Размеры обрабатываемой заготовки, мм:
- ширина, наибольшая
- толщина, наименьшая
- толщина, наибольшая
- длина не менее


840
8
210
220

Разнотолщинность при обработке нескольких заготовок, мм 3-4
Толщина снимаемого слоя, наибольшая, мм 5
Диаметр ножевого вала, мм 108
Скорость подачи заготовки, м/мин 8; 10; 12
Частота вращения ножевого вала, об/мин 5000
Количество электродвигателей, шт. 1
Мощность электродвигателя привода ножевого вала и подачи, кВт 7,5
Диаметр патрубка для аспирации, мм 120

Габариты станка, мм:
- длина
- ширина
- высота


805
1230
1050

Масса, кг 700
