Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
Низкий уровень шума при работе;
Отсутствие вырывов на сучках при обработке.
Конструктивные особенности

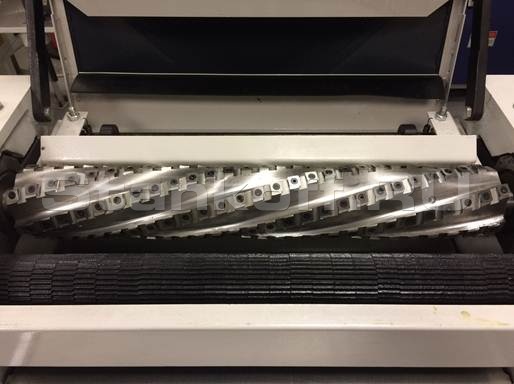

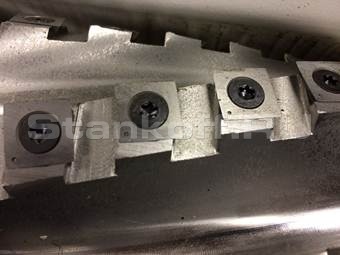

Шейперный ножевой вал
Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности.
Вал имеет 6 спиралей твердосплавных пластин.
На станке МВ 106W – 27 пластин в каждой спирали. Всего 162 шт.

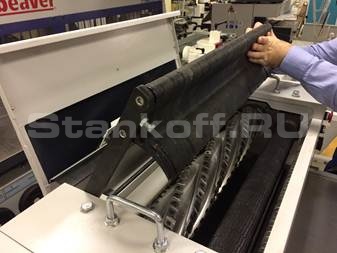

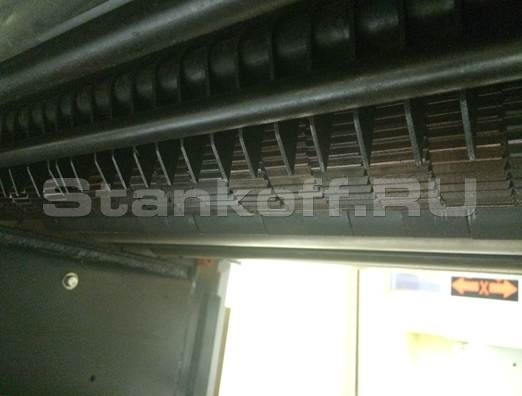

Секционный вал
Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.
Рабочий стол
Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

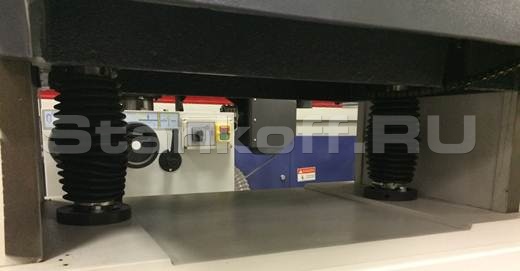

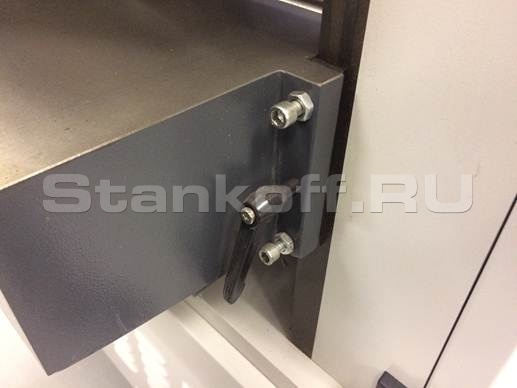

Направляющие стола
Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

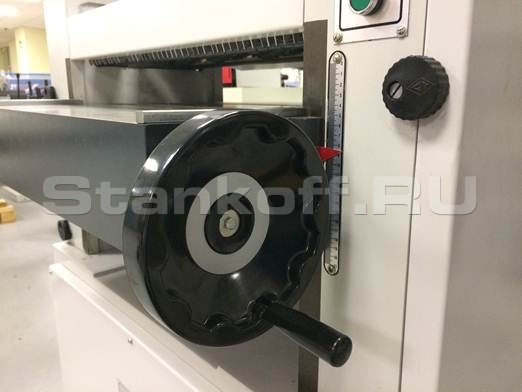

Подъём / опускание стола
Подъем/опускание рабочего стола осуществляется с помощью маховика. Отображение размера по линейке.

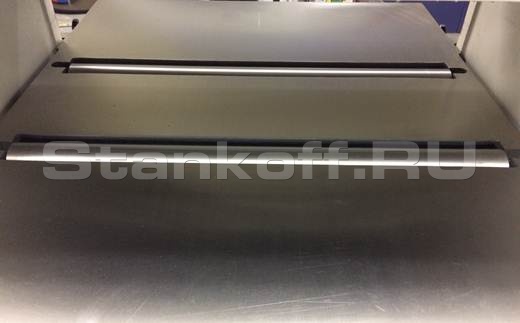

Ролики в столе
На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

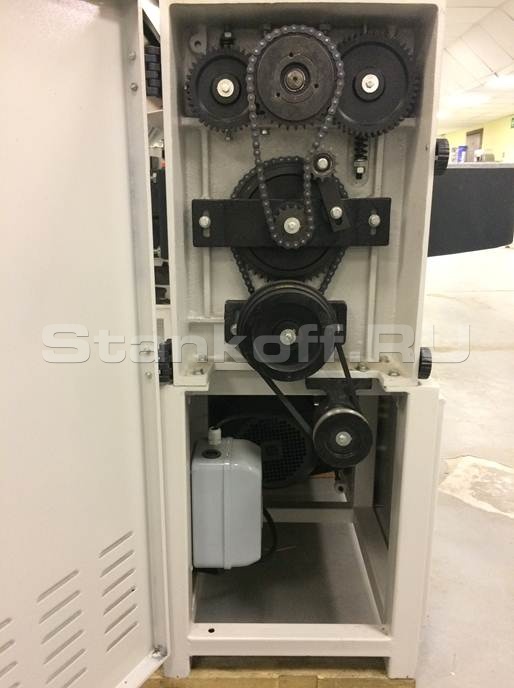

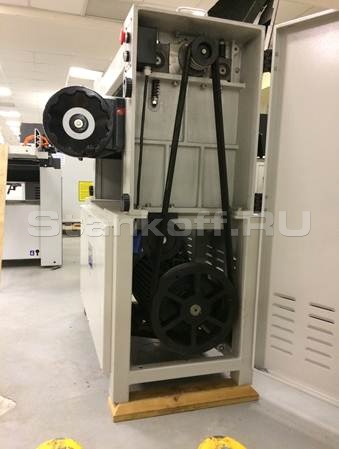

Система подачи
Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

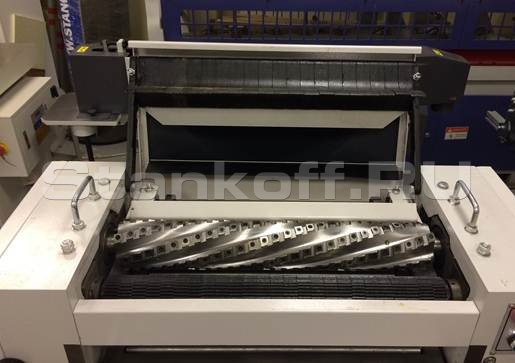

Верхняя крышка
Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

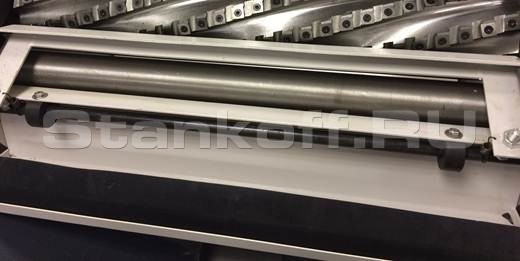

Принимающий вал
На выходе заготовку принимает гладкий стальной приводной валец.

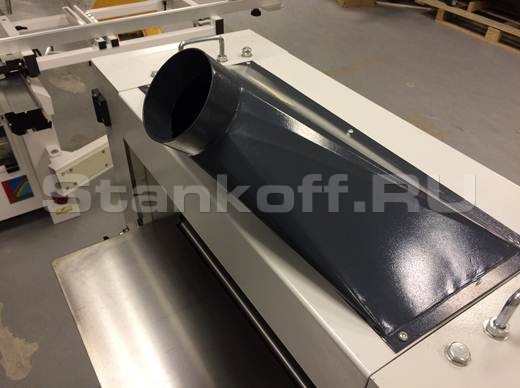

Аспирация
Выброс стружки осуществляется через круглую эксгаустерную воронку.
Страна изготовления: Китай
Размеры обрабатываемой заготовки, мм:
- ширина, наибольшая
- толщина, наименьшая
- толщина, наибольшая
- длина не менее
640
8
210
220
Разнотолщинность при обработке нескольких заготовок, мм
3-4
Толщина снимаемого слоя, наибольшая, мм
5
Диаметр ножевого вала, мм
108
Скорость подачи заготовки, м/мин
8; 10; 12
Частота вращения ножевого вала, об/мин
5000
Количество электродвигателей, шт.
1
Мощность электродвигателя привода ножевого вала и подачи, кВт
7,5
Диаметр патрубка для аспирации, мм
120
Габариты станка, мм:
- длина
- ширина
- высота
800
1030
1050
Масса, кг
550
