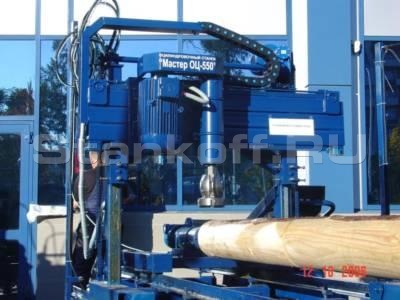

Оцилиндровочный станок ОЦ-550

Оцилиндровочный станок ОЦ-550 предназначен для первичной обработки древесины и выполняет следующие операции:

• черновую обработку бревна (окаривание бревна);
• чистовую обработку бревна (оцилиндровку);
• выборку продольного монтажного паза;
• выборку венцовых чаш;
• прямое фрезерование (простругивание) внутренней поверхности, которым завершается оцилиндровка бревна (не обязательная операция);
• фрезерование продольных компенсационных пазов различной конфигурации (заказывается дополнительно);
• сверление крепежных отверстий (заказывается дополнительно).

Все выше перечисленные операции, в том числе оцилиндровка бревна - производятся за одну установку бревна, одним комплектом инструмента.

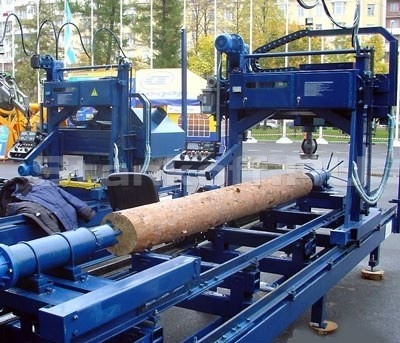

Конструктивно оцилиндровочный станок ОЦ-550, с помощью которого осуществляется качественная оцилиндровка бревна, состоит из трех комплектов сборочных единиц:

• Станина (Рельсовый путь).
• Оснастка станины (рельсового пути).
• Подвижный портал с исполнительным механизмом.

Рельсовый путь (станина) станка штатной комплектации состоит из трех секций по 3,0 м длиной, обеспечивающих в базовом варианте поставки обработку бревен (оцилиндровку бревна) до 7,5 м. Рельсовый путь и длина обрабатываемого бревна, может удлиняться за счет его дооснащения дополнительными секциями. Конструкция рельсового пути предусматривает его регулировку, как по плоскости, так и по ширине расположения направляющих, а также обеспечивает возможность размещения установки на склонах с углом наклона до 15°. Места стыковки навесного оборудования обеспечивают соосность передних и задних бабок системы крепления бревна и их взаимную соосность с точность до 10`-30`, вследствие чего оцилиндровка бревна производится качественно.

Для обеспечения всех возможных операций обработки бревна (в том числе оцилиндровка бревна), рельсовый путь дополнительно оснащен следующими агрегатами:

1. Загрузчиком бревна с земли;
2. Двумя устройствами выбора конусности с фиксацией бревна по осям передней и задней бабок.
3. Гидростанцией привода бревна с гидрораспределителем управления.
4. Передней и задней бабками, обеспечивающими соосность.

Подвижный портал с исполнительным механизмом состоит из каретки, на которой расположен механизм вертикального и горизонтального автоматического перемещения инструмента, механизма автоподачи и системы электронного или ручного управления. Система управления/контроля позволяет плавно позиционировать координаты положения инструмента и обрабатываемой заготовки с точностью до 0,5 мм.

Аспирационная система с функцией уборки пола, заказывается дополнительно и предусматривает 95% отсос, образующейся в процессе оцилиндровки бревна стружки, и межсменную уборку рабочего места от ее остатков.

• Рельсовый путь (станина) общей длиной 9 м.
• Передвижной портал с приводами.
• Передняя бабка, зажимный винт.
• Универсальная пазово-чашечная фреза (для выполнения ВСЕХ операций).

• Подъемники бревна в центра ручные.
• Гидрозагрузчик бревна на станину.
• Гидропривод (гидростанция) с распределителем и комплектом РВД.
• Подъемники бревна в центра гидравлические.
• Автоподача станка плавнорегулируемая электромеханическая.
• Приспособление для выполнения продольных компенсационных пазов.
• Приспособление для выполнения крепежных отверстий (бур).

Механическая часть станка изготовлена с необходимым запасом прочности.

Нагрузка на двигатели, используемые в станке, не превышает границ допустимых значений. Кроме того, используемые в конструкции преобразователи частоты, обеспечивают режимы плавного пуска и экономичной работы всех электродвигателей.

Мелкие комплектующие (ремни, цепи, подшипники, метизы и т.п.), заимствованы из автомобильной техники и могут быть легко и недорого приобретены в любом магазине автозапчастей. Это особенно важно при поставках оборудования в удаленные регионы.
