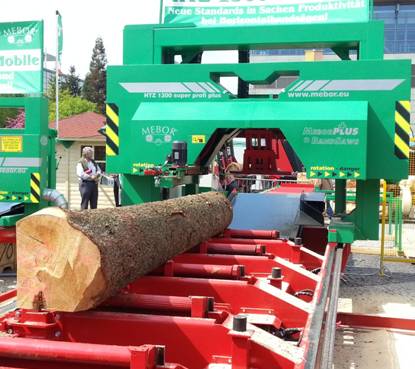

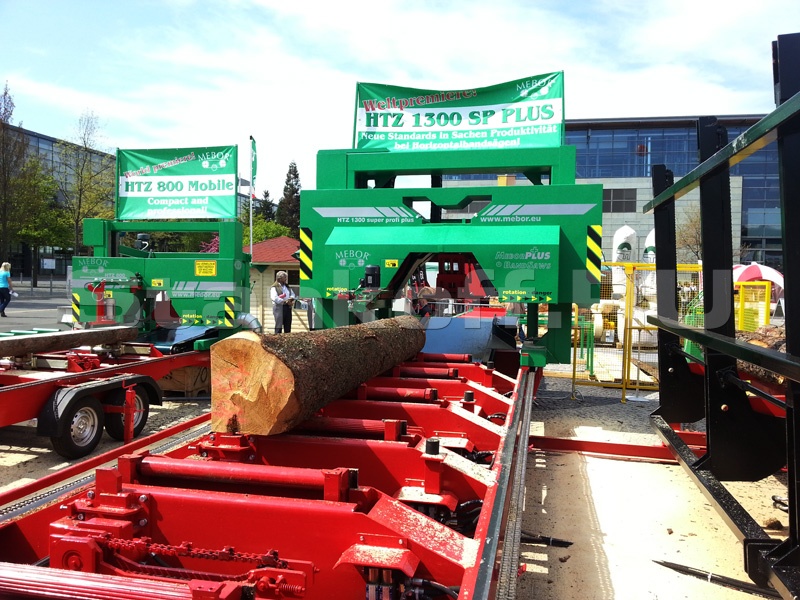

Горизонтальная ленточная пилорама HTZ 1300 Super Profi Plus

Высокопроизводительный станок благодаря высокой степени механизации легко встраивается в лесопильные потоки и применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Схема работы:

Отличительные особенности:

• Пильный узел оборудован большими шкивами с диаметром 1250 мм и оснащен широким спектром защитных устройств;
• Зажим бревна на станке осуществляется с помощью гидроприжимов;
• Натяжение ленточной пилы осуществляется гидравлически;
• На центральной панели управления дополнительно установлен пульт управления всеми гидравлическими элементами.
• На двигателе установлен преобразователь частоты, позволяющий настроить оптимальную скорость вращения шкивов для оптимальной распиловки древесины различной твердости
• На станке предусмотрен плавный пуск двигателя для снижения нагрузок на электрическую сеть при запуске станка

Серийное оборудование и свойства:

• Литые  шкивы
• Смазка главных колес смазывающей жидкостью, с показанием уровня смазывающей жидкости
• Очистка главных колес медными платинами
• Гидравлическое натяжение пильного полотна
• Автоматическое гидравлическое натяжение пилы - автоматически поддерживает натяжение пилы
• Гидравлическая регулировка положения шкивов
• Гидравлическая регулировка направляющих станка, влево -вправо
• Прижимные направляющие полотна режущей ленты;
• Бесступенчатая регулировка скорости пиления – с преобразователем частоты и потенциомером
• Высокая скорость подъема и опускания пилы - бесщеточным (серво) мотором, максимальная точность позиционирования
• Автоматический подъем пильной рамки при возвратном ходе
• Возможность выполнения распила в одном или двух направлениях
• Подрезная фреза, установленная на теле пильной рамки для очистки бревна от коры, грязи и песка, т.е. продление срока эксплуатации полотна режущей ленты
• Устройство для автоматического сталкивания досок с бревна, установленное на теле пильной рамки
• Автоматическое направляющее устройство для досок (поддерживает прямое направление досок, при выталкивании из станка)
• Высокоскоростной цепной привод перемещения пильного узла вперед/назад мощностью 7,5 кВт и преобразователем частоты. Скорость движения назад до 80 м/мин
• Массивный рабочий стол станка с рельсовыми путями, на ножках, позволяющий выполнение работ на удобной рабочей высоте и облегчающий удаление опилок из станка; быстрый и несложный монтаж на ровную бетонную поверхность;
• Рельсы 2 x Uпрофиль 300мм из стали повышенной прочности: основная длина 9 м, высота 640 мм – для распила бревна длиной до 5 м, для распиловки бревен длиной 6 м необходимо удлинение станины и дополнительное гидравлическое крепление, стоимость см. в списке опций
• ПЛЮС сервогидравлическая система, управляемая с помощью  джойстика для более легкой и быстрой работы гидравлического оборудования
• Гидравлический агрегат на станке с электродвигателем 15 кВт
• Гидравлические зажимы с самостоятельной настройкой под размер бревна 4 компл.
• Цепное устройство с гидромотором и редуктором для манипулирования бревном, цепь вращается в направлении вперед-назад 2 компл.
• Гидравлические упоры-кантователи с регулировкой угла 4 компл.
• Поднимаемые ролики (2 приводных, 2 не приводных), установленные внутри зажимов; позволяет перемещать бревна вперед и назад, а так же производить транспортировку последней доски; позволяет увеличить полезный выход  при распиловке  конусообразного бревна; они также включить разрезание последнего минимум доски толщиной 25 мм.
• Ленточный транспортер для автоматического удаления досок из зоны пиления
• Комплект основных запасных частей
• Одностороннее полотно режущей ленты со стеллитовой напайкой 1 шт.
• Кабели прокладываются в подвижных пластиковых кожухах
• Все необходимые кабели
• Амперметр нагрузки главного электромотора
• MEBOR System – PLUS 1040 – автоматическая система распила

• Электроника Unitronics Vision 1040 с программой Мебор:

• Плюс система управления – применение многофункционального джойстика для управления всеми движениями машины
• 10,4 дюймовый сенсорный экран с дополнительными кнопками для работы
• Измерительные устройства
• Автоматизированный распил
• Автоматическое удаление досок
• Точное электронное измерение толщины досок
• Запоминание размеров досок

• Система расчета толщины для лучшего использования и автоматического распила бревна
• Запоминание программ распила – комбинации размеров; более быстрое программирование распила и большая производительность
• Система оптимизации для повышения полезного выхода
• Отображение рабочих часов
• MEBOR Safety – система безопасности:

• Сенсоры для поднятия гидравлических углов, поворотные устройства и валы предотвращают повреждения станкa во время их работы;
• Командный пульт для полного управления станком в начале дорожки – на пиле может работать один человек, доски автоматически удаляются
• Электронная автоматическая настройка скорости распила в зависимости от нагрузки на мотор

Отличительные особенности от HTZ 1200 SUPER PROFI PLUS:

• Литые  шкивы увеличенного диаметра 1300 мм
• Увеличенная мощность двигателя 75 кВт
• Применение более широких ленточных пил ( 180-200 мм)
• Автоматическое направляющее устройство для досок (поддерживает прямое направление досок, при выталкивании из ленточной пилорамы)
• Ленточный транспортер для автоматического удаления досок из зоны пиления
• Роликовый транспортер позволяет перемещать бревна вперед и назад, а так же производить транспортировку последней доски

Отличительные особенности:

Литые шкивы увеличенного диаметра Литые шкивы пильного узла большого диаметра 1300 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 1250 мм).
Гидравлическое натяжение ленточного полотна Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы.
Гидравлические направляющие ленточной пилы Гидравлические направляющие ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. Позволяют получать высокое качество пропила. Перемещение направляющих в зависимости от размера обрабатываемого бревна осуществляется с помощью гидроцилиндров. Обеспечивается быстрая перенастройка узла с пульта управления оператора.
Рельсовый путь длиной 10м, высотой 640мм, шириной 2100мм Обеспечивает распиловку бревна до 5 м (больше 5м – опция) . Жесткость станины позволяет работать с древесиной твердых пород и больших диаметров.
Гидравлическое крепление бревна 4 гидравлических зажима обеспечивают быстрое и надежное крепление бревна при пилении.
Поворотное устройство (кантователь) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна / бруса в оптимальное для пиления положения; 4 угловых рычага и 2 цепных кантователя обеспечивают уверенное манипулирование бревнами диаметром до 1250 мм.
Подрезная пила (Дебаркер) Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка - узел сам огибает неровности бревна.
Устройство для сталкивания досок Одновременно с возвратом ленточной пилы толкает доску с бревна и таким способом увеличивает производительность, максимально эффективно с разгрузочным ленточным транспортером для автоматического удаления досок.
Автоматическое устройство для направления досок Поддерживает прямое направление досок, при выталкивании из станка
Ленточный транспортер для автоматического удаления досок из зоны пиления Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок.
Роликовый транспортер Роликовый транспортер позволяет перемещать бревна вперед и назад, а так же производить транспортировку последней доски
