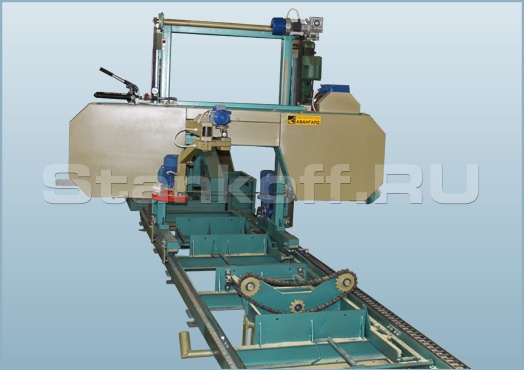

Пилорама ленточная по дереву ЛП-80 S.E.N.

Устройство пилорамы

Подвижная каретка пилорамы портального типа сварена из мощных толстостенных профильных труб, что придает ей жесткость и массу, предотвращающие вибрации в процессе пиления.

Пильная траверса телескопического типа с двухопорной системой крепления пильных шкивов диаметром 660 мм и гидронатяжителем ленточной пилы перемещается по прецизионным цилиндрическим направляющим. Поддержка ленточной пилы в процессе пиления осуществляется щелевыми зазорами, оснащенными пластинами из специального самосмазывающегося антифрикционного материала (оксафена), что обеспечивает ее четкое позиционирование и значительно снижает уровень шума при работе пилорамы.

Управление ленточной пилорамой осуществляется с пульта, смонтированного на раме подвижной каретки. Пульт оснащен электронной линейкой, программирующей толщину снимаемых слоев древесины, а также обычной линейкой для визуального контроля. Скорость перемещения подвижной каретки по направляющим пилорамы регулируется частотным преобразователем, а плавность ее хода обеспечивается цепным приводом.

Все вышеназванные конструктивные достоинства новой пилорамы обеспечивают высокую точность распиловки и качество поверхности пиломатериала.

Поскольку основным фактором,  определяющим производительность ленточной пилорамы является скорость операции позиционирования бревна на направляющих в процессе пиления, при разработке новой пилорамы была поставлена задача «поставить» ее на направляющие, оснащенные необходимыми устройствами для кантовки и зажима бревна весом до 3 тонн. Дополнительным условием была унификация этих направляющих с целью возможности их применения для всех типов серийно выпускаемых пилорам. Эта задача была успешно решена.

Унифицированные направляющие ленточной пилорамы с модульными устройствами механизации

При разработке новой конструкции направляющих, за основу были взяты обычные серийные направляющие, на которых смонтированы следующие механизмы: 1. Рычажный механизм регулировки высоты задних упоров. 2. Цепной кантователь с гидроприводом на операции вывешивания бревна – 2 шт. 3. Подвижный прижим бревна с гидроприводом – 3 шт. 4. Все механизмы управляются от гидростанции с ручным плунжерным насосом. В системе гидропривода использован ручной плунжерный насос, поэтому все механизмы, смонтированные на направляющих могут функционировать без использования электроэнергии, что очень актуально для агрегатирования данной конструкции направляющих с ленточными пилорамами, оснащенными дизельными или бензиновыми двигателями.

Описание работы механизмов направляющих

	В зависимости от размера распиливаемого материала, оператор посредством рычага устанавливает необходимую высоту задних упоров.
	Высота зажимного элемента подвижного прижима легко устанавливается в нужное положение с последующей фиксацией подпружиненным стопором.
	Посредством гидроцилиндров, подвижные прижимы прижимают бревно к задним упорам.
	Для кантовки бревна, также посредством гидроцилиндров, бревно вывешивается на свободных кольцевых цепях кантователей. Подъемное усилие каждого кантователя 1,5 т.
	Вывешенное на цепях бревно легко кантуется одним оператором с помощью универсального крючкового захвата.
	Прилагаемая к унифицированным направляющим переносная гидростанция устанавливается рядом с направляющими в удобном для оператора месте.
