Станки данной серии предназначены для токарной обработки различных тел вращения из стали и сплавов с длиной обработки до 700 мм и диаметрами до 300 мм. Оснащаются инструментальной револьверной головкой и задней бабкой.

Отличительные особенности:

Станки изготавливаются по новейшим технологиям.
Лучшее решение для малого и серийного производства деталей
Расширенные функции безопасности позволяют значительно сократить время простоя из-за ошибки оператора.
Жесткие направляющие последнего поколение гарантируют постоянную точность и больший съем металла.
За счет линейных направляющих ускоренные перемещения по осям X и Z сокращают вспомогательное время, что ведет к повышению производительности.
8-ми,10-ти или 12 позиционная револьверная головка с гидрозажимом и сервоприводом для вращения позволяет изготавливать наиболее сложные детали без переналадки и значительно сокращает время смены инструмента.
Серво привода с высокой скоростью позиционирования сокращают время простоя.
Мощная, точная, высокоскоростная револьверная головка гарантирует максимальную жесткость и легкость обработки.
Точность обрабатываемых деталей за счет высокого качества изготовления и сборки станков.
Цельнолитая чугунная станина с углом наклона 30 способствует легкому удалению стружки из рабочей зоны и обладает высокой виброустойчивостью при тяжелых режимах резания.
Система ЧПУ Fanuc специально разработанная для компании Takisawa с учетом многолетнего опыта эксплуатации.
Датчики положения и прецизионные сервопривода исключают ошибки оператора при неправильном выборе нулевого положения.
Расширение возможностей и производительности путем установки системы измерения инструмента и улавливателя деталей.
Широкие возможности опциональной комплектации станков под различные задачи.

Шпиндель

Револьверная головка

Стойка ЧПУ Fanuc специально разработана для станков Takisawa

3-х кулачковый гидравлический патрон

Улавливатель готовых деталей

Система измерения инструмента

Гидравлический самоцентрирующий люнет SMW-AutoBlock

Задняя бабка с программируемым перемещением пиноли и корпуса

Автоматизированное устройство подачи прутка с пневмо- или сервоприводом.

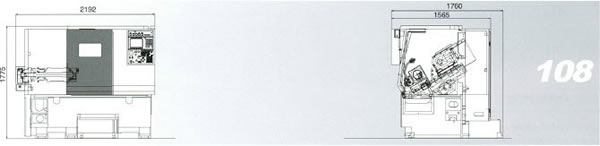

Габаритные размеры

Инструментальная система

Техническая характеристика
Модель	NEX-105	NEX-106	NEX-108	NEX-110
Устанавливаемый диаметр над станиной, мм	400	350	400	495
Устанавливаемый диаметр над суппортом, мм	280	280	320	400
Максимальный устанавливаемый диаметр (до передней двери), мм	400	445	480	560
Стандартный диаметр точения (над суппортом), мм	200	190	210	287
Максимальный диаметр точения, мм	220	240	320	400
Максимальная длина обработки, мм	185	288	481	657
Диаметр обрабатываемого прутка, мм	42	43	52	75/77
Перемещение по X, мм	130	140	180	220
Перемещение по Z, мм	200	350	530	710
Частота вращения шпинделя, об/мин	6000	5000	4000	3500
Диаметр патрона, мм	150	150	200	250/300
Конус шпинделя	FLAT140	FLAT140	A2-6	A2-8
Диаметр отверстия в шпинделе, мм	53	56	63	86
Диаметр подшипников, мм	80	80	100	120
Тип револьверной головки	T8	T12	T12	T10
Сечение хвостовика инструмента	20	20	25	25
Диаметр отверстия под расточной инструмент, мм	25	32	40	50
Перемещение задней бабки, мм	150	290	435	580
Диаметр пиноли задней бабки, мм	55	75	75	110
Конус задней бабки	MT3	MT4	MT4	MT5
Ход пиноли, мм	80	100	100	150
Ускоренное перемещение по X, м/мин	20	24	20	18
Ускоренное перемещение по Z, м/мин	20	30	24	22
Мощность главного шпинделя	5.5/7.5	5.5/7.5	7.5/11	15/18.5
Мощность привода по оси X	1.2	1.2	1.2	1.2
Мощность привода по оси Z	1.2	2.5	2.5	2.5
Общее энергопотребление	13.7	19	21	35
Гидростанция, объем бака, л (мощность, кВт)	20	40 (1.5)	40 (1.5)	40 (1.5)
Подача СОЖ, объем бака, л (мощность, кВт)	90	160 (0.4)	200 (0.4)	220 (0.4)
Система автоматической смазки, объем бака, л (мощность, Вт)	2	2 (4)	2 (4)	2 (4)
Габариты, мм	1710x1440 x1327	1720x1950 x1530	1815x2190 x1690	1755x2830 x1745
Масса, кг	2500	3500	3800	4850
