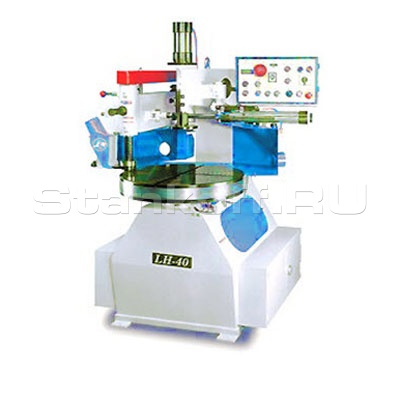

Копировально-фрезерный станок LH-40

Name: Копировально-фрезерный станок LH-40
Brand: QUADRO
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Ренат Гарифьянов

+7 965 597-01-90

Хотите мы Вам перезвоним?

Назначение:

Предназначен для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий.

Схема обработки:

Устройство станка:

рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
пневмоприжим, расположенный строго над центром круглого рабочего стола фиксирует заготовку прижимая ее сверху к шаблону и столу
рабочий орган - фреза, имеет ход в радиальном направлении к центру стола и обратно с помощью пневмоцилиндра. На одном валу с фрезой установлен копировальный подшипник, находясь под фрезой данный подшипник обкатывает шаблон, а фреза над ним копирует форму шаблона на заготовке.

Принцип работы:

Шаблон, имеющий форму будущего изделия, укладывается на стол таким образом, чтобы ось его вращения совпадала с осью вращения стола. На шаблон укладывается заготовка, как правило, квадратной, прямоугольной или многоугольной формы и сверху фиксируется пневмоприжимом над центром стола. Начинается обработка: стол с шаблоном и заготовкой вращается, копировальный подшипник, прижимаясь к вращающемуся шаблону, сообщает нужную траекторию движения фрезе - таким образом, происходит обработка тел вращения любой сложности с высокой производительностью.

Производитель: QUADRO

Родина бренда: Тайвань

Диаметр обработки, мм	76 - 1016
Максимальная длина заготовки по отношению к ширине (при обработке прямоугольных заготовок), мм	381х914
Диаметр стола, мм	685
Скорость вращения стола, об/мин	1,5 - 6
Скорость вращения шпинделя, об/мин	9000
Диаметр шпинделя, мм	30
Высота шпинделя, мм	140
Максимальный диаметр фрезы, мм	200
Диаметр копировального подшипника, мм	100
Мощность привода вращения стола, кВт	1,5
Мощность привода вращения фрезы, кВт	5,5
Вес, кг	890
Габариты станка, мм	1425x1425x1750
Габариты упаковки, мм	1610x1470x2220
