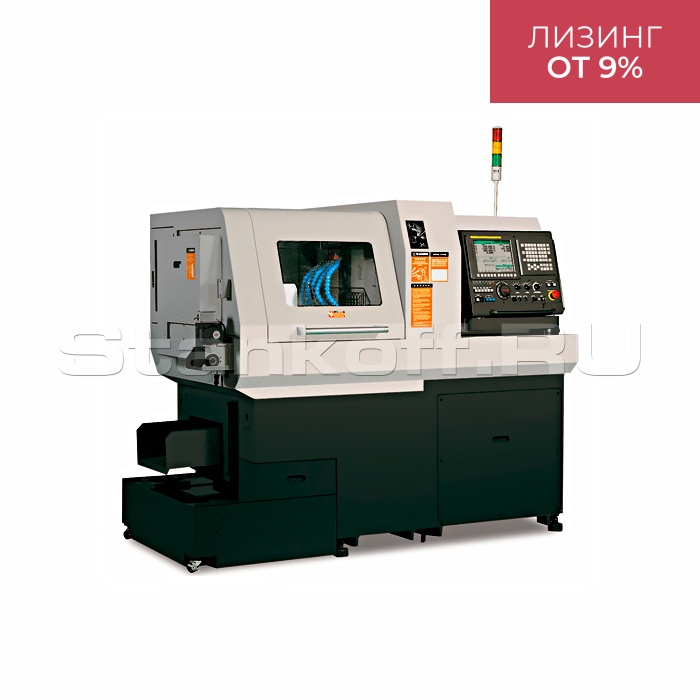

Автомат продольного точения SA32B – решение для высокой производительности и полной автоматизации прецизионной обработки SA32B — это высокоточный автомат продольного точения, оптимизированный для обработки прутков диаметром до 32 мм. Он идеально подходит для массового и среднесерийного производства деталей из любой сложности материалов — от алюминия до жаропрочных сплавов.
- Полный цикл обработки за один установ: наличие противошпинделя позволяет завершать деталь без дополнительных операций на других станках — вы экономите время и снижаете производственные издержки.
- Одновременная обработка с двух сторон: оси X2 и Z2, а также приводные инструменты с обеих сторон обеспечивают высокую производительность и сокращение времени цикла.
- Высокая точность и стабильность: индексация оси C (0,001°) и жесткая конструкция позволяют изготавливать детали с высокой степенью повторяемости.
- Универсальность обработки: до 20 инструментальных позиций, включая приводные, осевые, радиальные и Y-ось, позволяют обрабатывать фасонные элементы, отверстия, резьбы и пазы — всё на одном станке.
- Современная ЧПУ Fanuc 0i-TF Plus с удобным интерфейсом и поддержкой широких опций автоматизации и мониторинга.
- Минимальное участие оператора: встроенные системы выгрузки деталей, подачи прутка и мониторинга расхода СОЖ делают SA32B практически полностью автономным.
- Станок отличается высокой жёсткостью и точностью благодаря монолитной станине из сплава Mechanite с системой виброгашения, линейным направляющим класса P7, прецизионным ШВП и датчикам позиционирования японского и немецкого производства.
Подходит для производства компонентов в: автопроме, электронике, медицине, гидравлике, приборостроении и других отраслях, где важна точность и скорость.

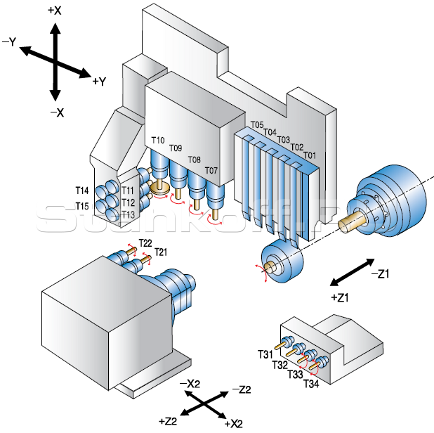

Схема расположения инструментов
* позиции Т33, Т34 стационарные (опционально – приводные)
Примеры обработки на автомате продольного точения
Одновременная обработка в двух шпинделях (точение в главном шпинделе и осевое сверление в противошпинделе).
Одновременное нарезание резьбы в главном шпинделе и противошпинделе.
Обработка детали при синхронизации главного и противошпинделя.
Обработка детали приводным инструментом при индексации главного движения главного и противошпинделя.
Одновременное внецентренное сверление в главном шпинделе и противошпинделе.
Внутренняя обработка при синхронизации движения по осям.

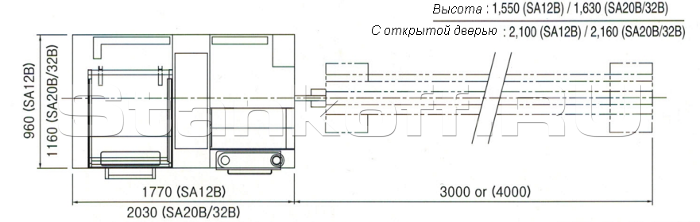

Рабочее расположение оборудования
Комплектация

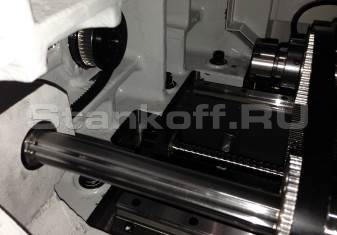

Вращающаяся направляющая втулка
Является компонентом вращающейся люнетной цанги, которая обеспечивает дополнительную точку опоры для повышения жесткости при обработке.
В автоматах продольного точения главный шпиндель является подвижным узлом, перемещающимся по оси Z1. Главный шпиндель производит закрепление прутковой заготовки в цанговом патроне и осуществляет ее подачу в рабочую зону, проходя через люнетную цангу.
Такая конструкция является главной особенностью станков данного типа и позволяет производить обработку длинных деталей с высокой точностью и жесткостью.
Люнетная цанга приводится в движение с помощью ременной передачи от главного шпинделя, синхронизируя вращение через редуктор 1:1.
Датчик расхода СОЖ
Позволяет контролировать наличие СОЖ в баке. Возможно установить min и max уровень СОЖ, при достижении min отметки происходит автоматическое оповещение на экране стойки ЧПУ.
Настройщик длины вылета инструментов
Позволяет конролировать длину инструмента при их замене (выходе из строя). Крепление к инструментальному блоку происходит за счет магнитной основы. В комплект входят два настройщика: для осевого инструмента и для резцов.
Стандартная комплектация
- Система ЧПУ Fanuc 0i-TF Plus;
- Главный шпиндель (прямой build-in привод) и противошпиндель (ременный привод);
- Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
- Интерфейс податчика прутка;
- Вращающаяся направляющая втулка;
- Блок приводных инструментов для радиальной обработки на 4 позиции;
- Блок инструментов оси Y на 5 позиций;
- Блок приводных инструментов для обработки в главном шпинделе на 2 позиции;
- Блок инструментов для обработки в противошпинделе на 4 позиции (в стандарте 4 фиксированные, опционально – приводные 2–3 позиции);
- М-код обдува воздухом;
- Датчик выгрузки деталей из противошпинделя;
- Датчик расхода СОЖ;
- Конвейер обработанных деталей;
- Блокировка двери;
- Пневматический тормоз главного шпинделя (дисковый) и противошпинделя;
- Размер памяти 2560М;
- Освещение рабочей зоны;
- Сигнальная лампа станка;
- Настройщик длины вылета инструментов;
- Набор инструментов для обслуживания станка;
- Инструкция по эксплуатации (программирования) системы ЧПУ;
- Инструкция по эксплуатации станка.
Дополнительные опции
- Промыв отверстия противошпинделя СОЖ (маслом) по М-коду. Обеспечивает более качественную очистку от стружки и мелких частиц. В стандартной комплектации используется обдув воздухом.
- Неподвижная направляющая втулка. Используется для обработки прутков диаметром менее 4 мм и латунных заготовок. Она увеличивает длину обработки и уменьшает остаток материала благодаря минимальному трению и фиксированной конструкции.
- Устройство выгрузки длинных деталей. Применяется при длине деталей более 80 мм и обеспечивает транспортировку готовых изделий через полую трубу в боковую корзину, исключая при этом систему продува/промыва отверстия противошпинделя.
- Датчик контроля отрезки деталей. Отслеживает корректность отрезных операций, проверяя поворот одного шпинделя при зафиксированной заготовке в обоих шпинделях, что позволяет выявить сбои программы или поломки инструмента.
Страна изготовления: Южная Корея
| Макс. диаметр устанавливаемого прутка, мм | Ø32 |
| Макс. длина точения, мм | 210 |
| Макс. диаметр сверления/резьбонарезания в главном шпинделе, мм | Ø12 / M10 |
| Макс. диаметр противошпинделя, мм | Ø32 |
| Макс. диаметр сверления/резьбонарезания в противошпинделе, мм | Ø10 / M8 |
| Макс. диаметр радиального сверления/резьбонарезания, мм | Ø10 / M8 |
| Макс. диаметр торцевой фрезы, мм | Ø40 |
| Частота вращения главного шпинделя, об/мин | 8000 |
| Частота вращения противошпинделя, об/мин | 8000 |
| Частота вращения приводного инструмента, об/мин | 6000 |
| Общее количество инструментальных позиций, шт | 20 |
| Позиции для токарной обработки в главном шпинделе, шт | 5 |
| Позиции радиального приводного инструмента, шт | 4 |
| Позиции осевого инструмента для главного шпинделя (ось Y), шт | 5 |
| Позиции торцевого приводного инструмента (главный шпиндель), шт | 2 |
| Позиции осевого инструмента в противошпинделе, шт | 4 (фиксированные), опция: 2–3 приводные |
| Размер инструмента в резцедержателе, мм | 16×16×120 |
| Ускоренные перемещения по осям X/Y/Z, м/мин | 32 |
| Позиционирование оси C1 (главный шпиндель), градус | 0,001 |
| Позиционирование оси C2 (противошпиндель), градус | 0,001 |
| Мощность двигателя главного шпинделя, кВт | 5,5 / 7,5 |
| Мощность двигателя противошпинделя, кВт | 1,5 / 2,2 |
| Мощность радиального приводного инструмента, кВт | 1 |
| Мощность осевого приводного инструмента, кВт | 0,75 |
| Мощность двигателя помпы СОЖ, кВт | 0,9 |
| Мощность двигателя системы смазки, кВт | 0,04 |
| Контроллер | Fanuc 0i-TF Plus |
| Количество управляемых осей, шт | 7 |
| Дискретность данных, мм | 0,001 |
| Монитор (стойка), дюйм | 10,4" LCD |
| Объём бака гидростанции, л | 200 |
| Высота центров, мм | 1000 |
| Габариты (Д×Ш×В), мм | 2270×1480×1630 |
| Вес, кг | 3100 |
