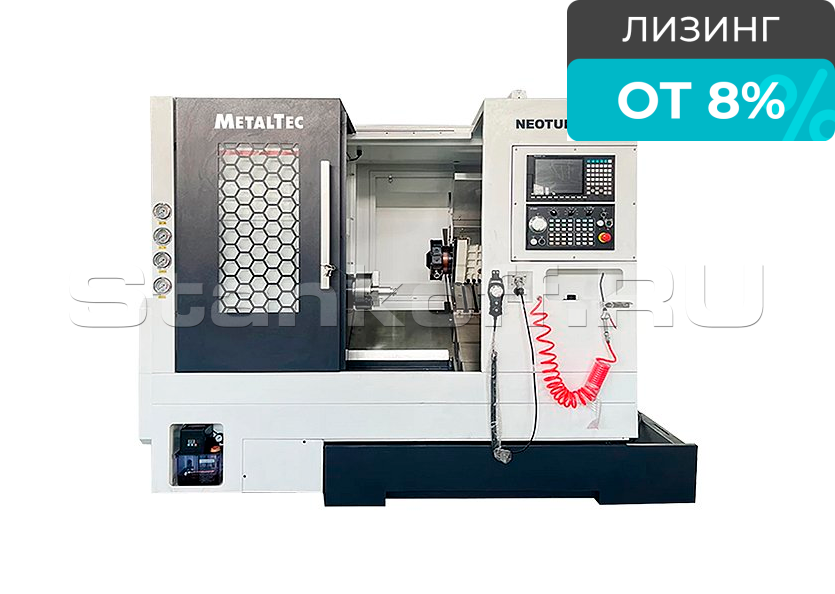

Токарный автомат с ЧПУ MetalTec Neo Turn 50DY

Name: Токарный автомат с ЧПУ MetalTec Neo Turn 50DY
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Сопутствующие товары

Вертикально-фрезерные станки

Вертикальные обрабатывающие фрезерные центры

Универсально-фрезерные станки

Фрезерные станки с ЧПУ по металлу

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Конструктивные особенности

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.
Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.

Комплектации станка

Патрон;
Приводной с осью Y;
Syntec 22TB;
8-позиционная голова 20х20;
Подготовка под барфидер;
Деталеуловитель;
Конвейер.

Расстояние над станиной, мм	510
Макс. диаметр вращения, мм	180
Диаметр отверстия патрона, мм	56
Проходное отверстие шпинделя, мм	46
Скорость вращения шпинделя, об/мин	5000
Мощность главного двигателя, кВт	7,5 / 11
Торец шпинделя	A2-5
Ход по оси X, мм	1100
Ход по оси Z, мм	500
Скорость перемещения по осям X, Z, м/мин	24
Скорость перемещения по оси Y, м/мин	15
Зажимная система	3-х кулачковый патрон
Диаметр патрона, дюймов	8 / 6
Крутящий момент по оси X, Нм	11
Крутящий момент по оси Z, Нм	11
Модель направляющей по оси Х	CGH35CA2R
Модель направляющей по оси Z	CGH35CA2R
ШВП по осям X / Z	3210 / 3210
Количество инструмента в резцедержателе, шт.	8
Скорость вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,3
Размер инструмента, мм	20 X 20 / 32
Цанга	ER25
Напряжение насоса СОЖ, В	380 / 250
Параметры точности
Периодическое осевое перемещение шпинделя, мм	≤ 0,005
Конус радиального биения шпинделя, мм	≤ 0,005
Повторяемость по X и Z, мм	≤ 0,005
Точность позиционирования по X и Z, мм	≤ 0,01
Постоянство диаметра обрабатываемой детали, мм	≤ 0,01 / 150
Плоскостность обрабатываемой заготовки, мм	≤ 0,01 / 200
Округлость обрабатываемой заготовки, мм	≤ 0,005 / 75
Шероховатость поверхности, мм	≤ Ra1.4μm
Точность обработки	IT6
Повторяющаяся точность позиционирования по оси С, °	≤ 0,0027
Габаритные размеры
Длина, мм	2400
Ширина, мм	1700
Высота, мм	1900
Вес, кг	2900
