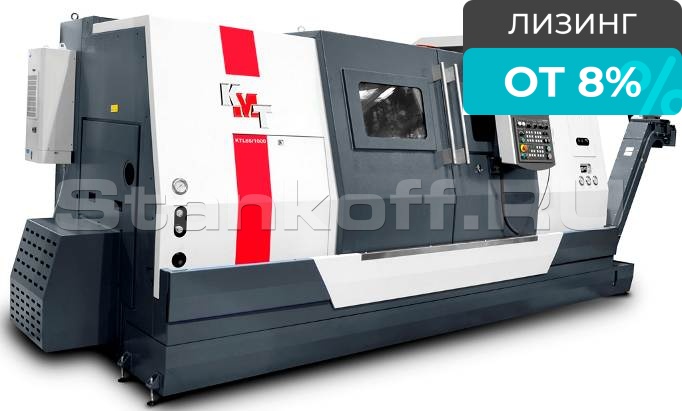

Токарный станок с наклонной станиной KTL65/1000

Name: Токарный станок с наклонной станиной KTL65/1000
Availability: InStock

В наличии на складе

Гарантия

Сервис

Лизинг

Нужна консультация?

Данил Киряшин

+7 995 888-10-36

Хотите мы Вам перезвоним?

Токарные станки с ЧПУ серии КТL предназначены для высокоскоростной токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.

Отличительные особенности

Направляющие осей X, Z и задней бабки имеют цельную жесткую конструкцию.
Ширина верхней направляющей оси Z составляет 100 мм, ширина нижней направляющей – 115 мм, ширина направляющей оси X составляет 80 мм.
После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC.
Высокая жесткость, большой крутящий момент и незначительная деформация системы «СПИД» делают этот станок наилучшим выбором при использовании в тяжелых условиях резания.
Шарико-винтовые пары осей X и Z со сдвоенными гайками имеют класс C3. Диаметр и шаг шарико-винтовых пар осей X и Z оставляют 32x8 мм и 40x10 мм соответственно.
Станина, корпуса шпиндельного узла, задней бабки и суппорта после литья на заводе проходят несколько этапов старения перед окончательной механообработкой.
Шлифование шпинделя выполняется на прецизионных шлифовальных станках с ЧПУ.
Тест на дисбаланс шпиндельного узла проводится на балансировочном стенде.
Тест на воздействие температурному нагреву шпинделя производится на специальной установке.
Качество сборки электрошкафа соответствует международным нормам.
Телескопический защитный кожух электропроводки.

Область применения

Высокоточные токарные обрабатывающие центры серии KТL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической и военной промышленности, приборостроении.

Получаемые изделия

Основные комплектующие

Система ЧПУ	Fanuc
Шпиндельный узел	ROYAL
Подшипники	NSK
Системы измерения инструмента	RENISHAW
ШВП и направляющие	PMI
Основные электрокомпоненты	SCHNEIDER
Гидравлические патроны	AUTO STRONG
Система пневматики	SMC

Диаграмма крутящего момента

Рабочая зона

a	b	c	d	e	f	g	h	к
1100	1000	1068	304	A2-8	40	118	54	92

Конструктивные особенности

Система ЧПУ Fanuc

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.

Револьверная головка

В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на 8 инструментов (10/12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.

Задняя бабка

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.

Гидравлический 3-х кулачковый патрон

Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.

Направляющие скольжения

После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации.
В станке установлены все передачи ШВП производства PMI.

Шпиндель собственной разработки

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK(Япония).

Система автоматической смазки

Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала.

Стандартная комплектация

Система ЧПУ FANUC 0i-TF;
Гидравлическая пиноль задней бабки;
Бесступенчатое регулирование скорости вращения шпинделя;
Гидравлический 3-х кулачковый патрон;
Гидравлическая 8 позиционная револьверная головка;
Педаль зажима/разжима патрона;
Транспортер для удаления стружки;
Кабинетная защита зоны резания;
Освещение рабочей зоны;
Система подачи СОЖ;
Пистолет обдува воздухом;
Трехцветная сигнальная лампа;
Теплообменник электрошкафа;
Автоматическая система смазки;
Инструмент для обслуживания станка;
Документация на русском языке.

Параметры обработки
Диаметр патрона, дюйм	12” (15”/18” - опция)
Макс. диаметр устанавливаемого изделия над станиной, мм	Ø 650
Макс. диаметр устанавливаемого изделия над суппортом, мм	Ø 410
Макс. диаметр обработки, мм	Ø 630
Макс. длина обработки, мм	1000
Макс. диаметр прутка, мм	Ø 74
Оси X и Z
Перемещение по оси Х, мм	330
Перемещение по оси Z, мм	1100
Ускоренные перемещения по осям X/Z, м/мин	8/12
Шпиндель
Торец шпинделя, ISO	А2-8
Диаметр отверстия шпинделя, мм	Ø 87
Максимальная скорость вращения, Мин^-1	2000
Высота оси шпинделя от пола, мм	1100
Мощность электродвигателя главного привода (пост./30 мин.), кВт	15/18,5
Инструментальная система
Количество инструмента, шт	8 (опция 12)
Размер сечения державки резца, мм	32х25 с 8-ми позиционной револьверной головой 25x25 с 12-ти позиционной револьверной головой
Размер державки расточного резца, мм	Ø 50 с 8-ми позиционной револьверной головой Ø 40 с 12-ти позиционной револьверной головой
Гидравлическая задняя бабка
Диаметр пиноли, мм	Ø 130
Ход пиноли, мм	100
Размер конуса, Морзе	5
Точность
Точность позиционирования по оси X, мм	0,012
Точность позиционирования по оси Z	0,016
Повторяемость по оси X, мм	0,006
Повторяемость по оси Z, мм	0,008
Энергопотребление
Напряжение, В	380 ± 5%
Частота, Гц	50
Полная мощность, кВА	35
Габаритные размеры
Длина х Ширина х Высота, м	5,09х1,93х2,075
Масса, кг	7 500
