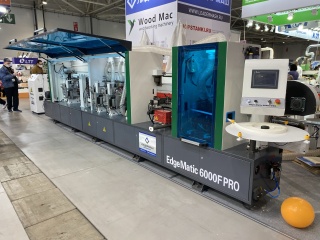

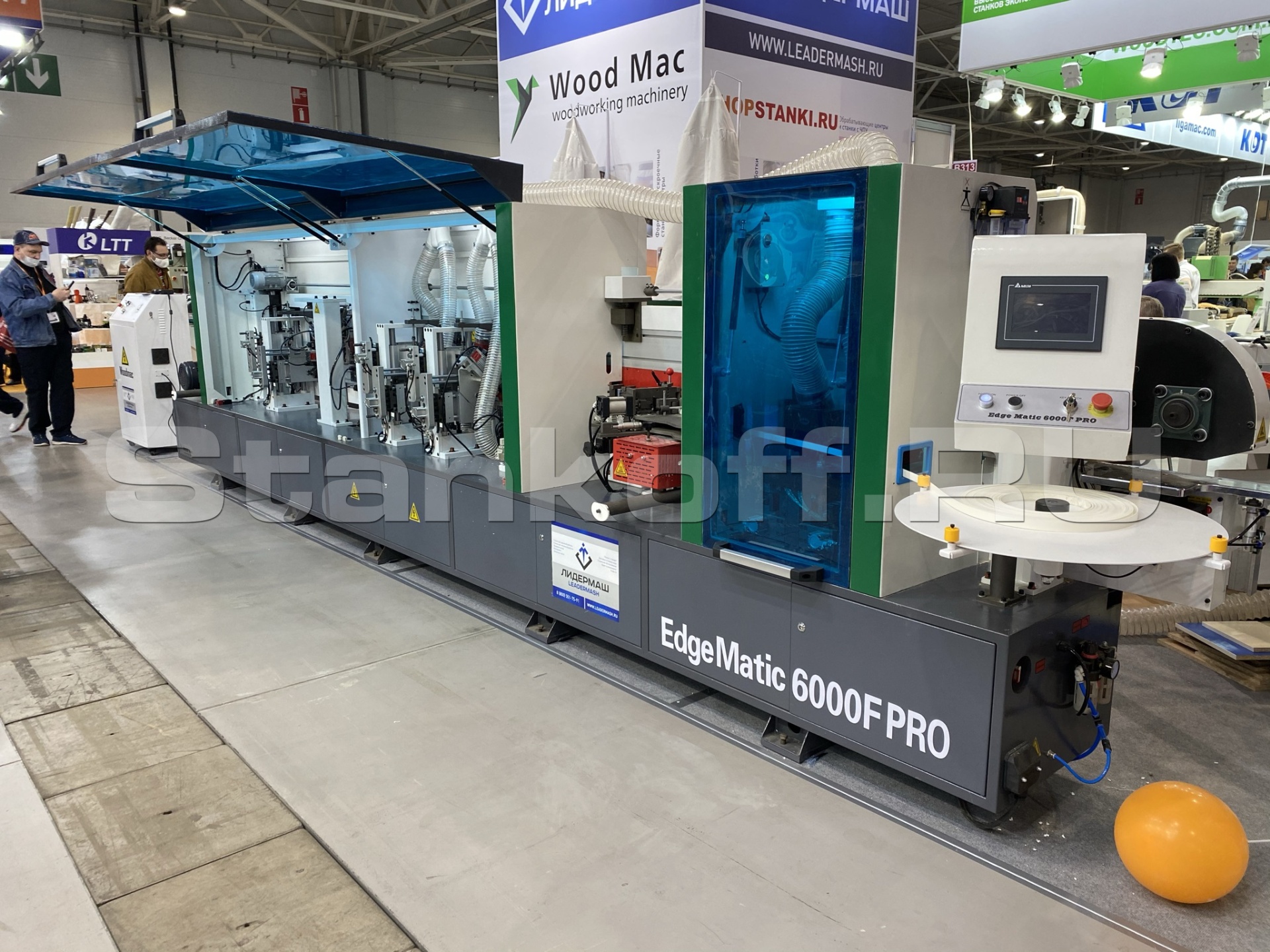

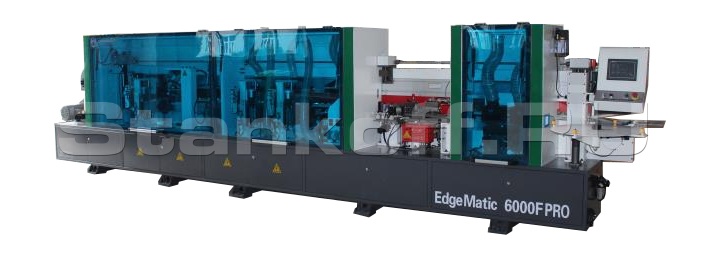

Высокоскоростной кромкооблицовочный станок EDGEMATIC 6000F PRO — предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной от 0,4 до 3 мм.

Преимущества:

Максимальная производительность;
Быстрая перенастройка;
Минимальный клеевой шов;
Применение разделительной и очистительной жидкостей;
Работа узлов по путевым точкам (энкодер);
Промышленное исполнение;
Конвейерная система подачи.

Область применения:

Идеально подходит для применения на крупных предприятиях по производству дверей, корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Конструктивные особенности:

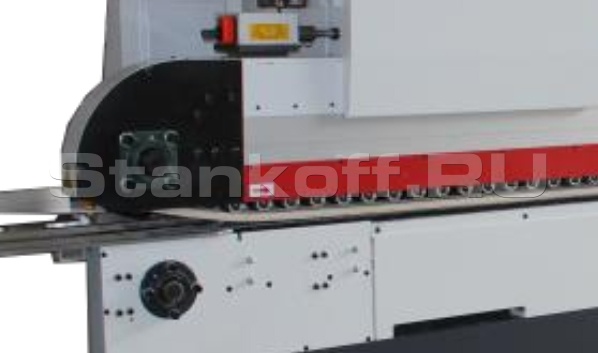

Система подачи:

Высокоскоростные кромкооблицовочные станки серии PRO оснащаются системой подачи, состоящей из нижнего секционного транспортера, и верхнего ременного прижима. Данная система позволяет не только работать на высоких скоростях, но и работать с более деликатными материалами. Обеспечивает надежную фиксацию панели и ее перемещение между всеми узлами обработки.

Система управления:

Touch Screen управление станком на базе промышленного контроллера от тайваньской компании DELTA. Система позволяет управлять агрегатами станка, производить настройку срабатывания по путевым точкам с точностью до 0,1сек., а так же производить перенастройку агрегатов с автоматической настройкой узлов на 4 типа кромочного материала по толщине

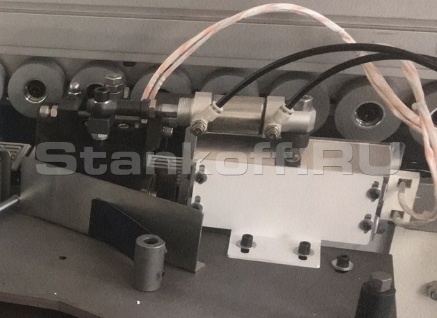

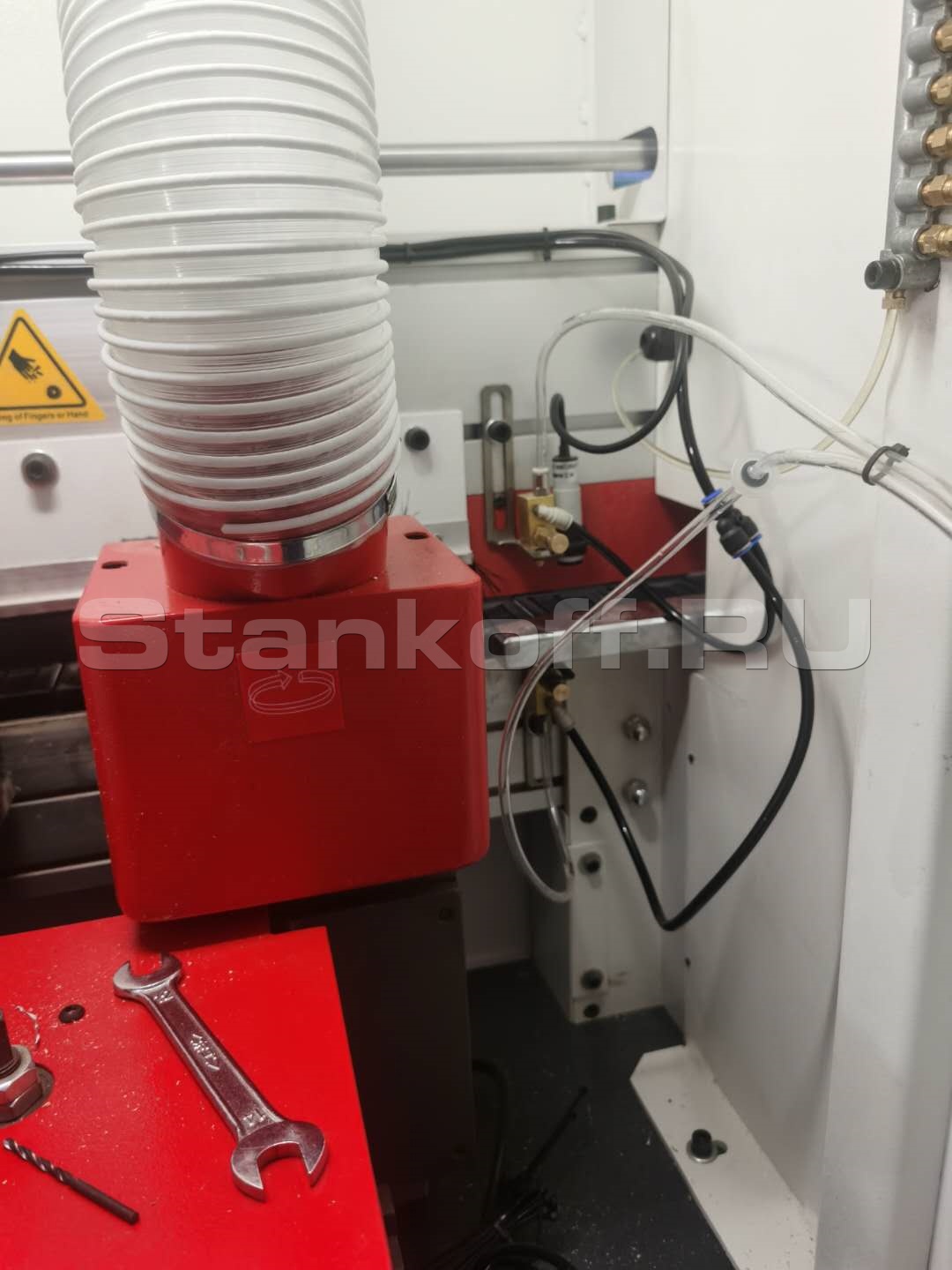

SPRAYSYSTEM (I; II):

Станок, оснащается системой нанесения разделительной и очистительной жидкости. Разделительная жидкость наносится на край верхней и нижней части панели, для предотвращения прилипания клея к плоскости панели. Это значительно увеличивает качество клеевого шва, и исключает дальнейшую ручную доработку панелей оператором. Очистительная жидкость наносится перед узлом полировки, и позволяет идеально обработать клеевой шов, а так же избавиться от остатков разделительной жидкости.

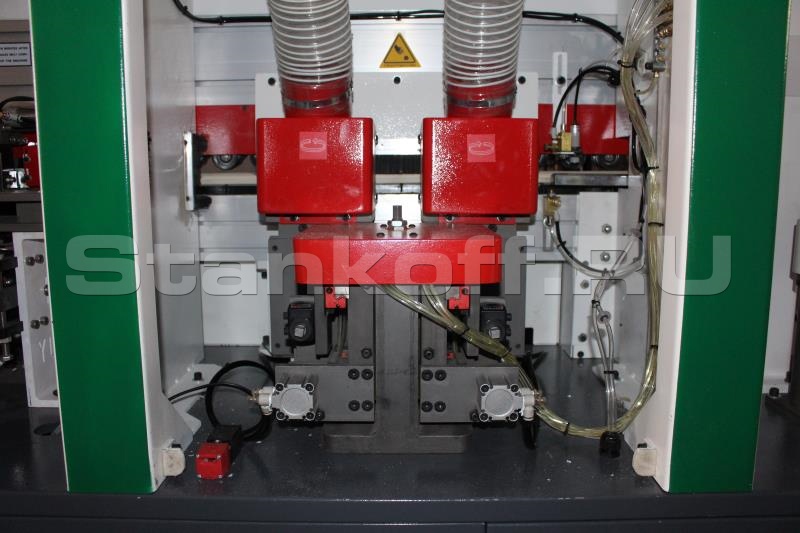

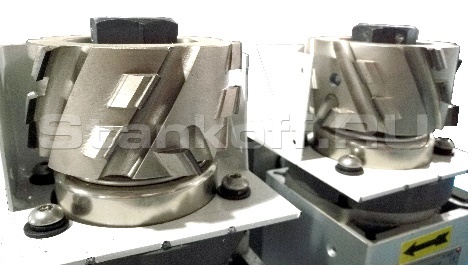

Прифуговка:

Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали, чем собственно повышает качество приклеивания и клеевой шов. Станок укомплектован алмазным инструментом.
Алмазные фрезы узла прифуговки позволяют работать с ламинированными плитными материалами без перезаточки сотни километров.

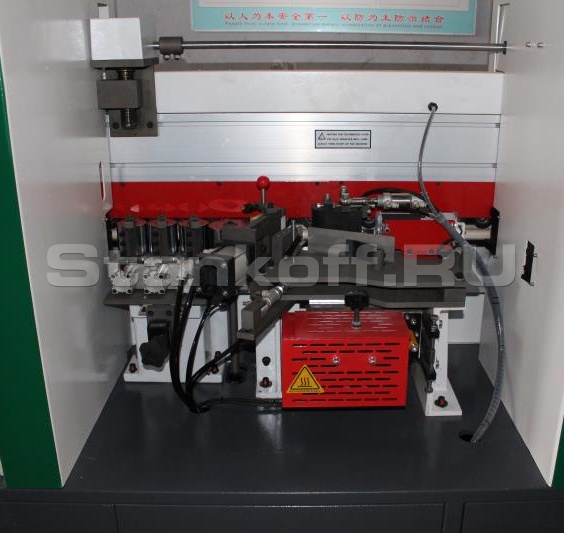

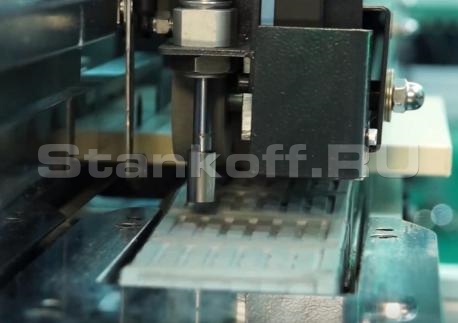

Клеевой узел:

Промышленный клеевой узел имеет точное дозирование клея, а также пневматическую шторку, которая открывает подачу клея в момент прохождения детали, что предотвращает клеевой вал от нагара, образования потеков, и способствует равномерному нанесению клея на всю площадь торца панели.

Пневматическая пресс группа:

Приклеивание кромки к детали происходит стальными прикатными роликами. Первый ролик с отдельной регулировкой усилия давления, служит для базового приклеивания и направления кромки. Независимая регулировка усилия, позволяет предотвратить уход кромки вверх или вниз относительно поверхности. Три ролика меньшего диаметра (1 прямой и 2 конусных) служат для финального приклеивания кромки, и позволяют добиться минимального клеевого шва.

Лампа нагрева панели:

На Кромкооблицовочных станках EDGEMATIC перед клеевым валом установлена инфракрасная лампа нагрева панели. Данная опция обеспечивает лучшую адгезию при работе в холодном помещении или с холодным материалом со склада.

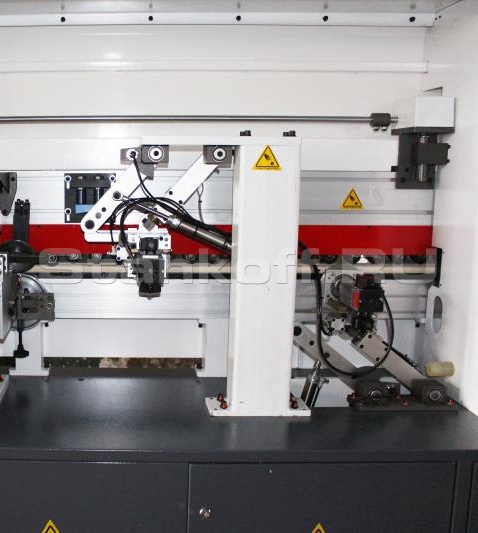

Торцовка с двумя независимыми двигателями:

Два независимых двигателя, перемещаются по призматической направляющей с роликовыми копирами. Конструкция узла позволяет качественно обрабатывать детали на скорости до 26 м/мин. Основная регулировка работы узла осуществляется с центрального пульта управления, что облегчает процесс настройки.

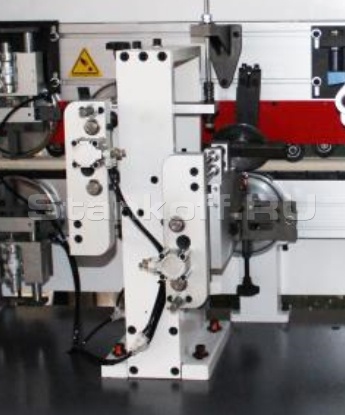

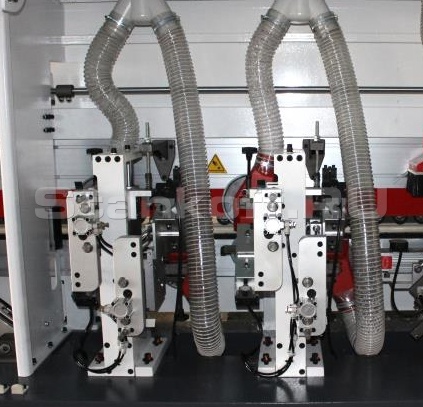

2 узла снятия свесов с пневматическим конролем давления:

Каждый узел имеет систему быстрой настройки на любую кромку по толщине от 0,4 до 3,0мм. Переход с кромки на кромку производится путем установки образца кромки на узел.
Промышленное исполнение узла снятия свесов на Кромкооблицовочных станках EDGEMATIC PRO, позволяет эксплуатировать оборудование в 2 и 3 смены. В базовом оснащении станок поставляется с твердосплавными фрезами. Для увеличения срока работы узла, опционально можно установить на станок алмазные фрезы. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров.

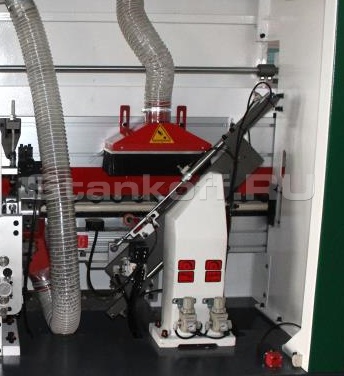

ROUND 2 мотора:

Два независимых двигателя 0,37кВт и 12 000 об/мин, эффективно и деликатно производят обработку углов. Обработка каждого угла независимая и выбирается с пульта управления, что расширяет возможности станка. Перенастройка узла на толщину происходит с пульта управления.

Узел радиусной цикли с пневматическим контролем давления:

Промышленное исполнение узла радиусной цикли, аналогична конструкции узла снятия свесов и так же позволяет эксплуатировать оборудование в 2 и 3 смены. Циклевочные ножи двусторонние, что дает возможность увеличить срок службы до переточки в 3 раза. Узел имеет пневмо регулировку усилия давления копиров, что позволяет добиться идеального результата обработки. Перенастройка узла производится по образцу кромки.

Узел плоской (клеевой) цикли:

Оснащен плоскими двумя скребковыми ножами (верх/низ) для удаления излишков клея.
Циклевочные ножи оснащены автоматизированной системой обдува для охлаждения ножей.
Данный узел позволяет улучшить качество обработки клеевого шва при работе с тонкими кромочными материалами.

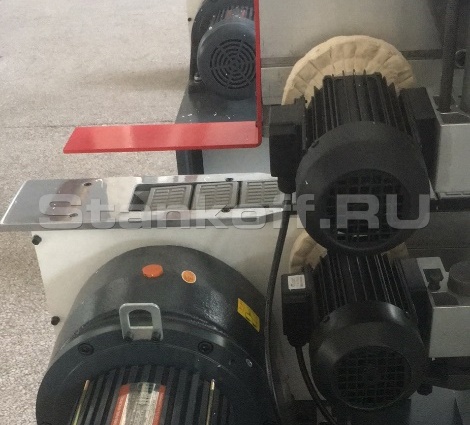

Полировальный узел:

Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку. Диски имеют регулировку наклона и поворота в двух плоскостях, что позволяет подобрать оптимальное положение для достижения максимального эффекта полировки.

Защита:

Кромкооблицовочные станки EDGEMATIC оснащены защитными элементами, предотвращающими поломку станка по причине оператора. В системе подачи предусмотрены: "шток дозатор" который предотвращает подачу материала с расстоянием меньше допустимого; "электронная защита клеевого вала" не позволяет оператору запускать привод клеевого узла если температура не достигла температуры плавления, и мн. др.

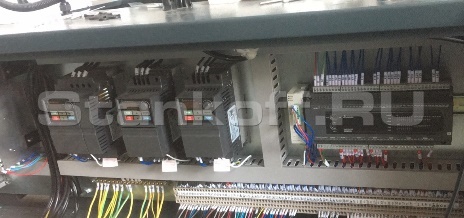

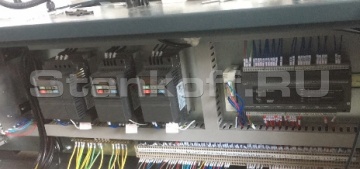

Электрические компоненты DELTA:

Длительный срок эксплуатации станков EDGEMATIC обусловлен применением лучших мировых производителей электрики компании DELTA. Основные компоненты, такие как: Инверторы, Дисплей, Логический контроллер от тайваньской компании DELTA Electronics.

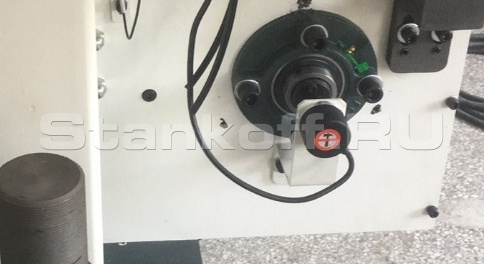

Энкодер:

На кромкооблицовочных станках EDDGEMATIC установлен энкодер, который обеспечивает точность работы всех узлов через логический контроллер.

Скорость подачи, м/мин	12/18/26
Толщина кромки, мм	от 0,4 до 3
Тип перенастройки	Быстрая по образцу кромки
Толщина панели, мм	от 10 до 60
Минимальная длина панели, мм	150
Минимальная ширина панели, мм	60
Узел предварительной фрезеровки, кВт	2х1,8
Прижим прикатных роликов	Пневматический
Торцовочный узел, кВт	2х0,55
Узел фрезерования свесов чистовой, кВт	4х0,75
Узел обгонки ROUND, кВт	2х0,25
Узел радиусной цикли	Есть
Узел плоской клеевой цикли	Есть
Разделительная/очистительная жидкость	Есть
Полировка	2х0,25
Подъем траверсы	Электропривод
Пульт управления	Touch Screen
Диаметры/кол-во аспирационных отверстий, мм	4х100
Габаритные размеры, мм	6150х1000х1700
Вес нетто, кг	2900
