Комбинированный станок JET JKM-300

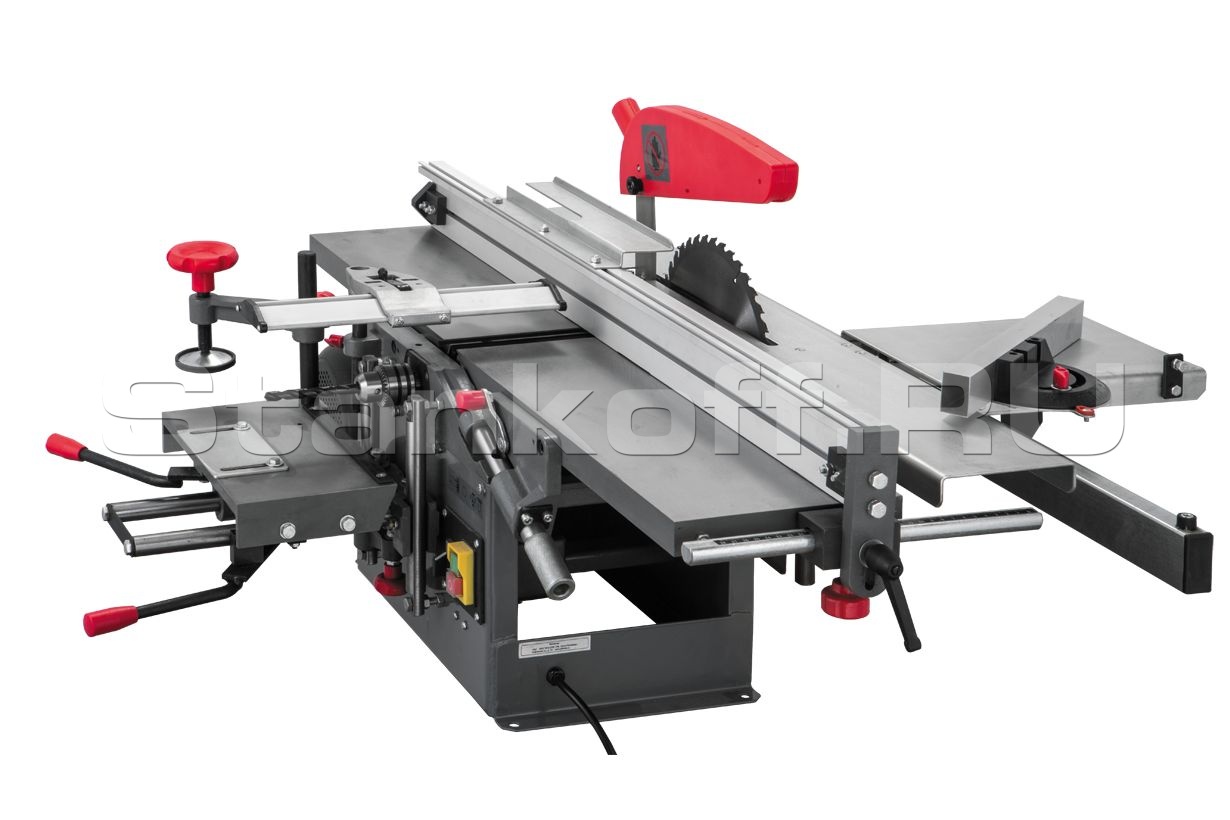

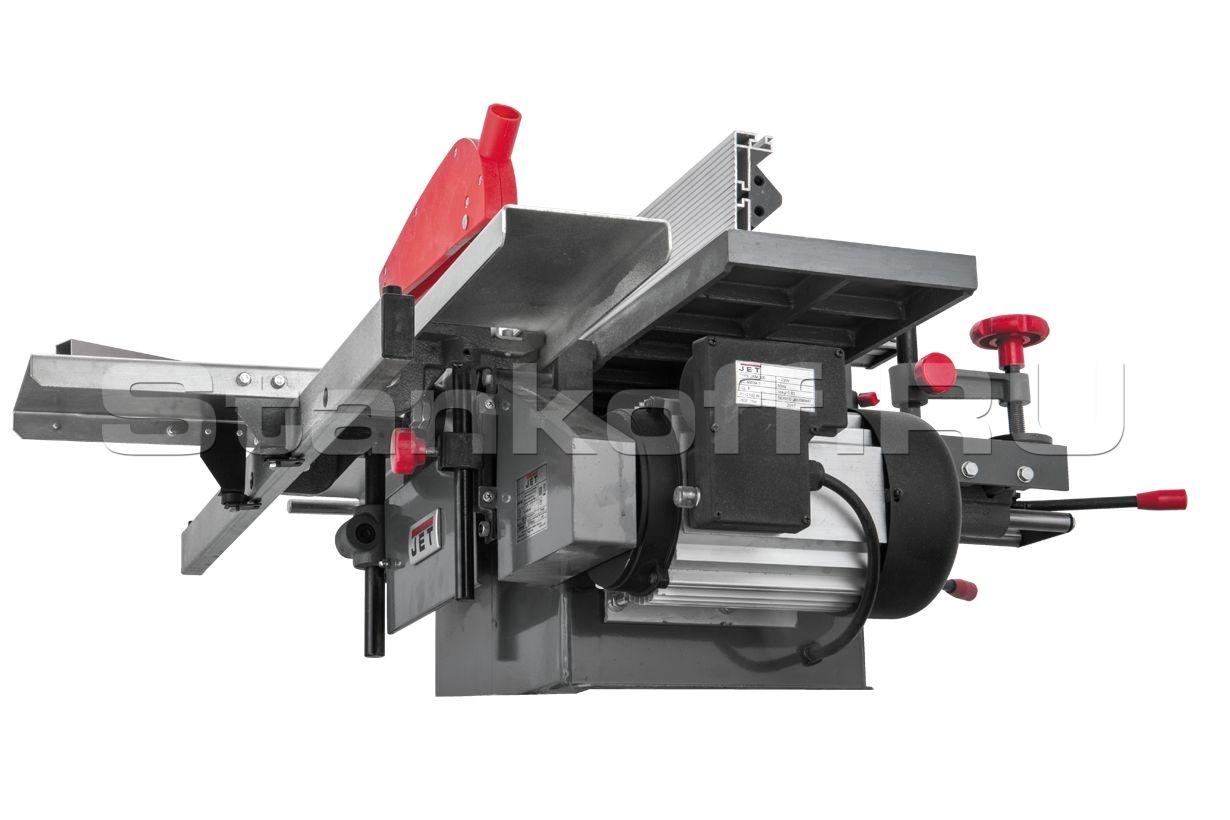

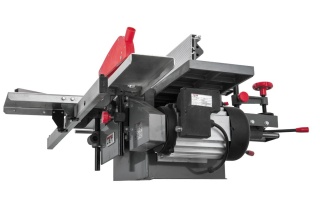

Jet JKM-300 — многофункциональный комбинированный станок, сочетающий компактность, важную для эксплуатации в небольших любительских мастерских, с точностью, надёжностью и мощностью профессионального деревообрабатывающего оборудования. Основа конструкции — массивные чугунные столы, остальные детали либо выполнены из того же материала, либо стальные, что дает высокую жёсткость и работу без вибраций. Мотор асинхронный однофазный с реверсом, он имеет достаточный запас мощности и крутящего момента, не требует обслуживания и не перегревается во время работы. Предусмотренные варианты переналадки позволяют производить на этом станке самые разные работы.

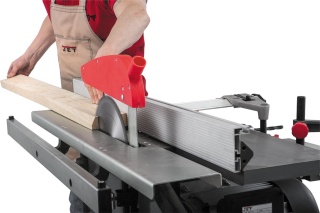

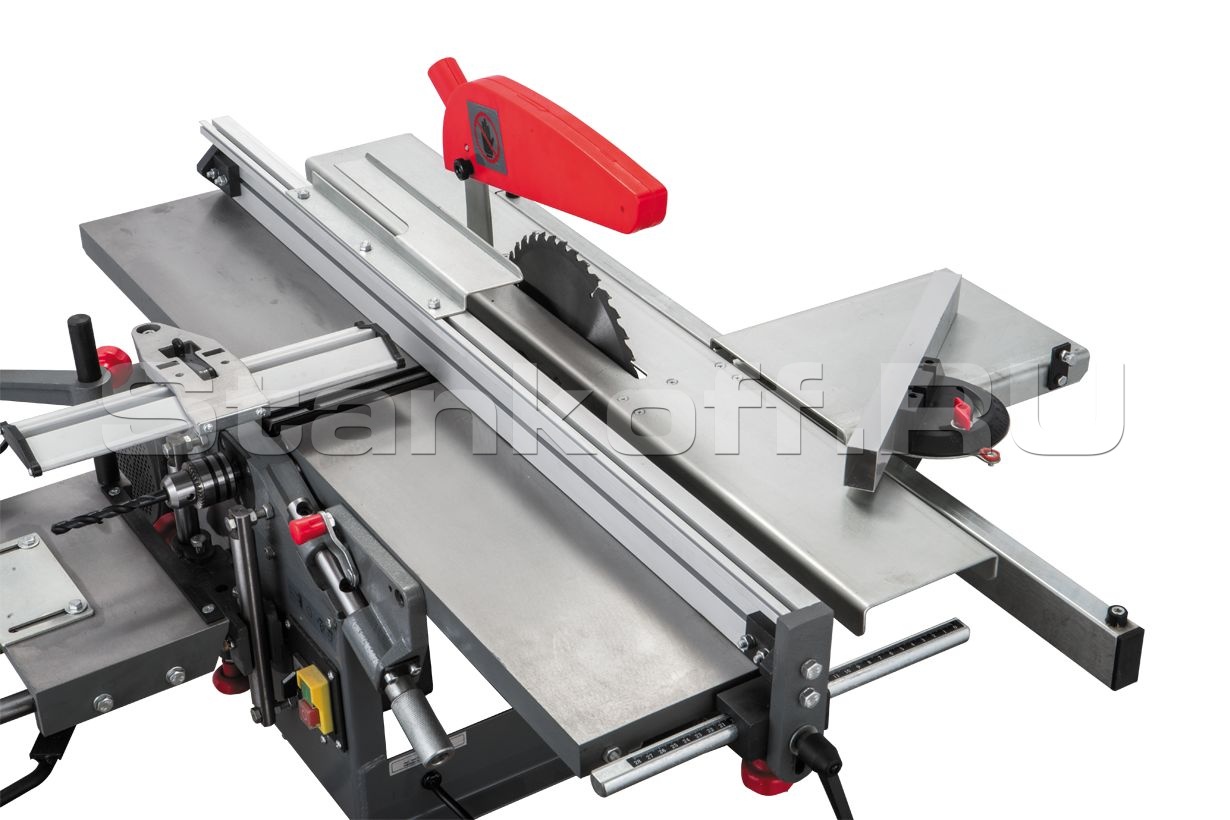

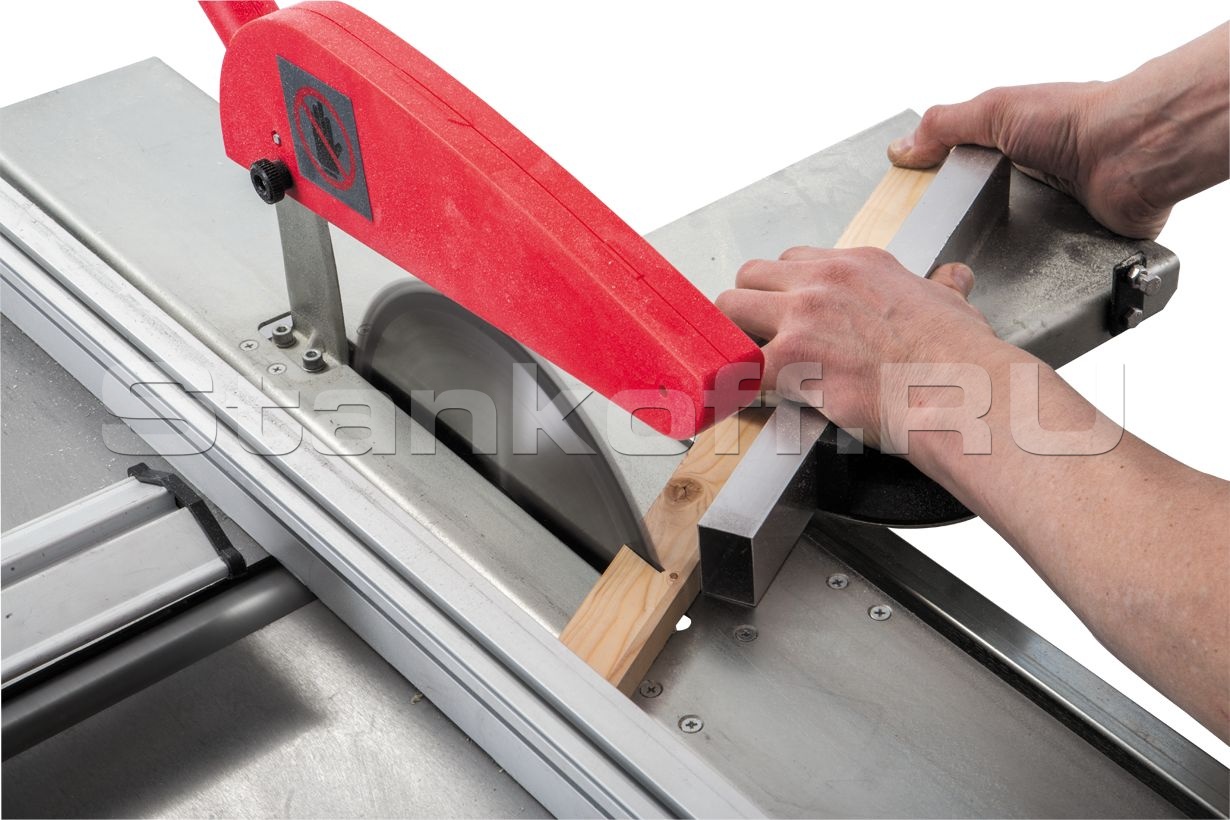

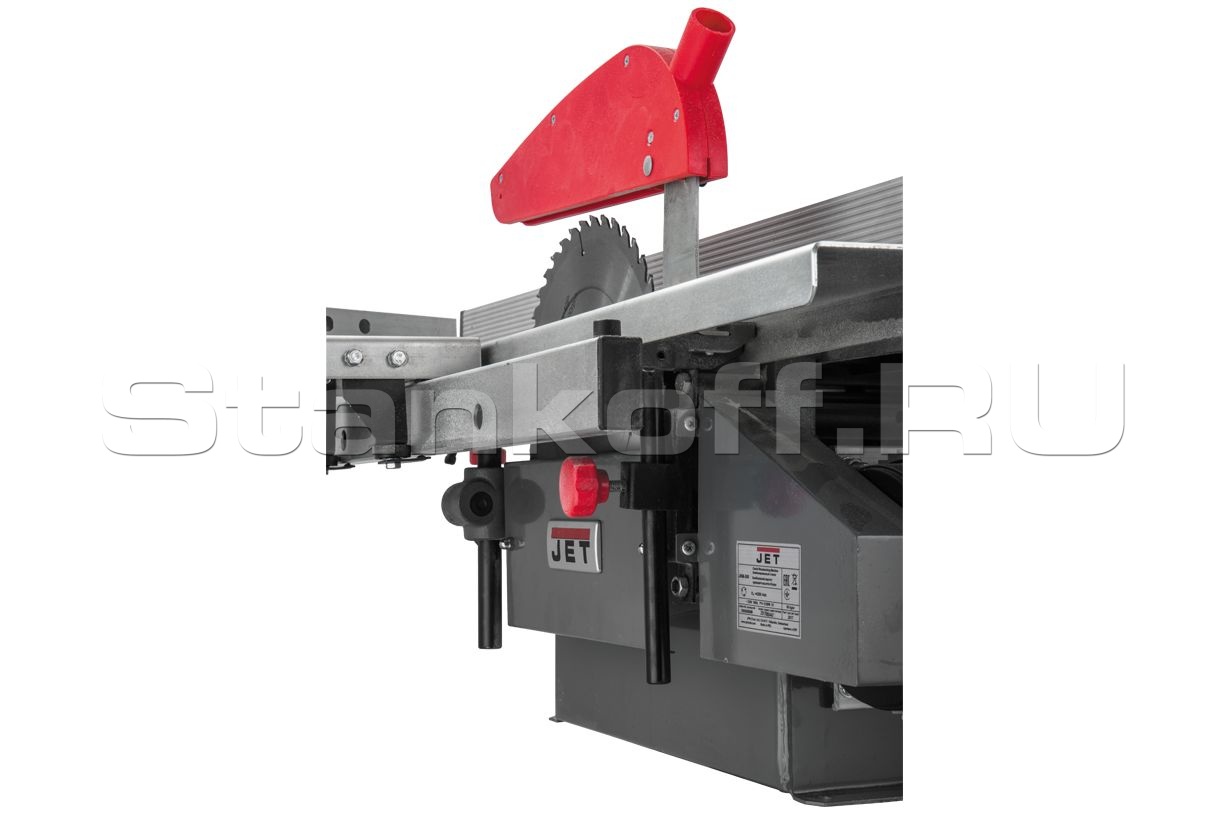

Допускается установка диска диаметром до 250 мм, что обеспечивает глубину распиловки до 70 мм. Когда требуется уменьшить высоту диска (например, для выборки паза или для предотвращения сколов) регулируют положение стола. Он установлен на двух цилиндрических направляющих и фиксируется винтовыми зажимами. Также прилагается особый компактный стол, специально предназначенный для пазовальных работ, его можно установить вместо основного. Для позиционирования заготовки есть регулируемый параллельный упор с двухсторонней фиксацией; диапазон его перемещений относительно диска 0-300 мм. Кроме упора есть небольшой подвижный стол (каретка), оборудованный поворотным упором, который позволяет делать точные резы под углом к базисной поверхности детали.

• Регулировка глубины пропила при работе на боковом столе и с кареткой
• Рабочий стол из чугунного литья
• Регулируемый параллельный упор
• Съемный регулируемый стол для выпиливания пазов и шипов

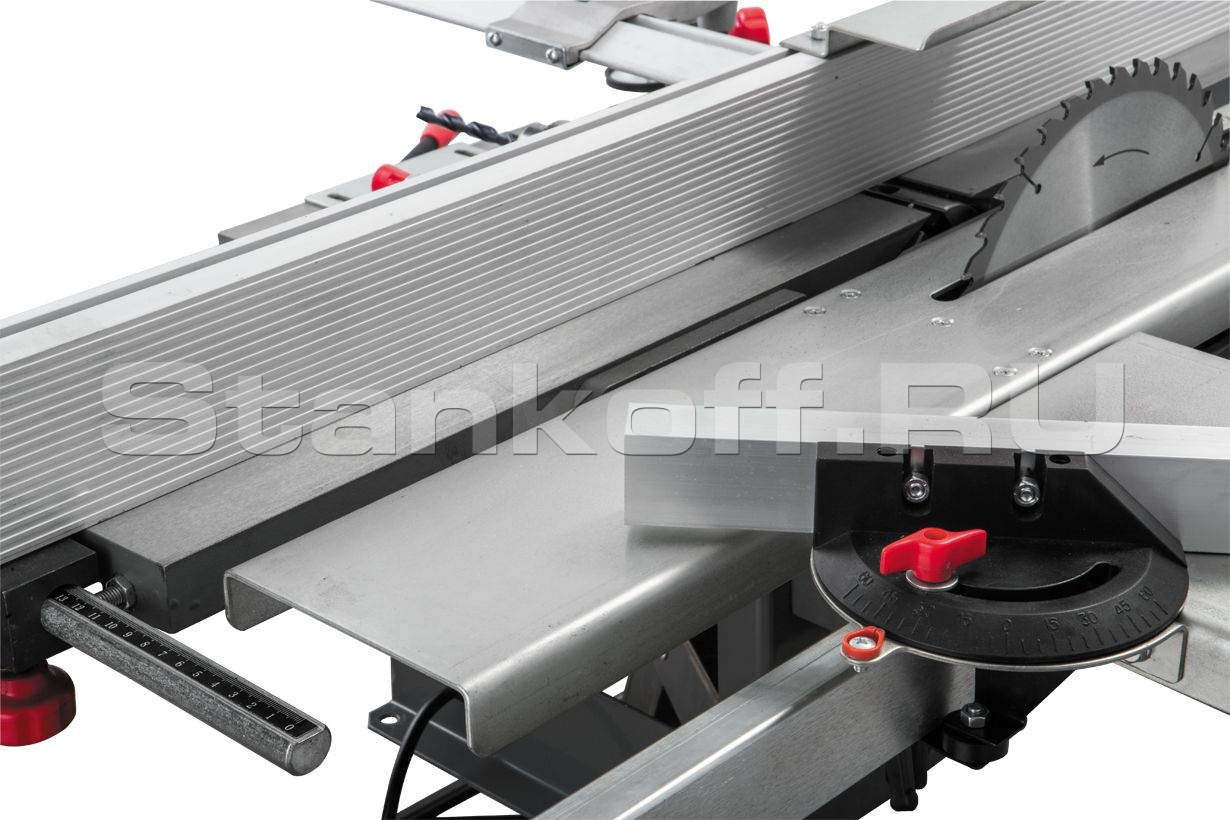

Подвижный стол (каретка):
• Подвижный стол из стального листа
• Поворотный упор подвижного стола с угловой разметкой

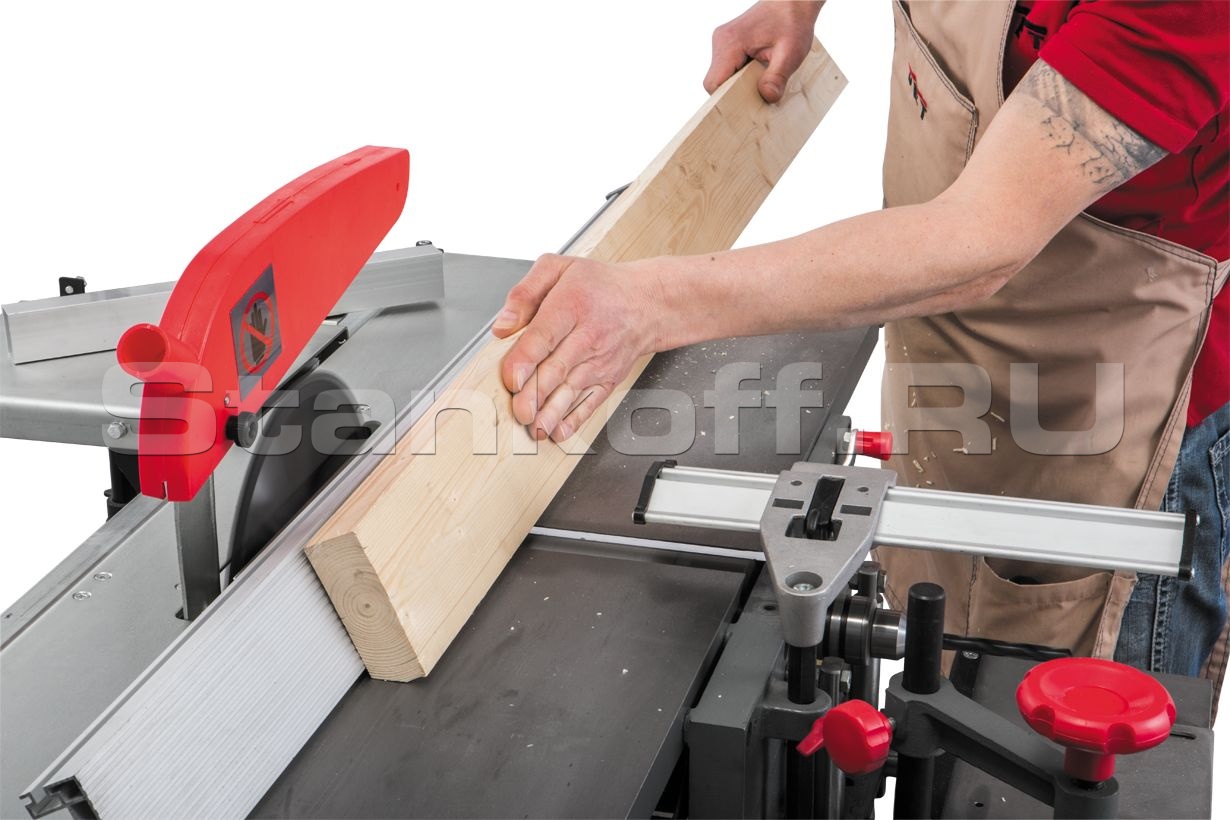

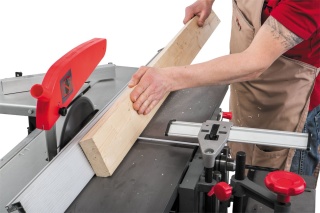

Столы выполнены из чугуна и образуют поверхность длиной 960 мм, положение переднего регулируется при помощи точного и удобного механизма с наклонными направляющими и винтовой подачей. Для строгания под углом используется тот же направляющий профиль, что и для параллельного упора при пилении, только установленный иначе. Он настраивается по углу наклона и перемещается по поверхности столов. Строгальный барабан с тремя ножами, допускающими правку. В качестве принадлежности Jet поставляет сменные лезвия для этого станка, сделанные из разных марок стали (со стандартной и улучшенной износостойкостью).

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из алюминиевого профиля

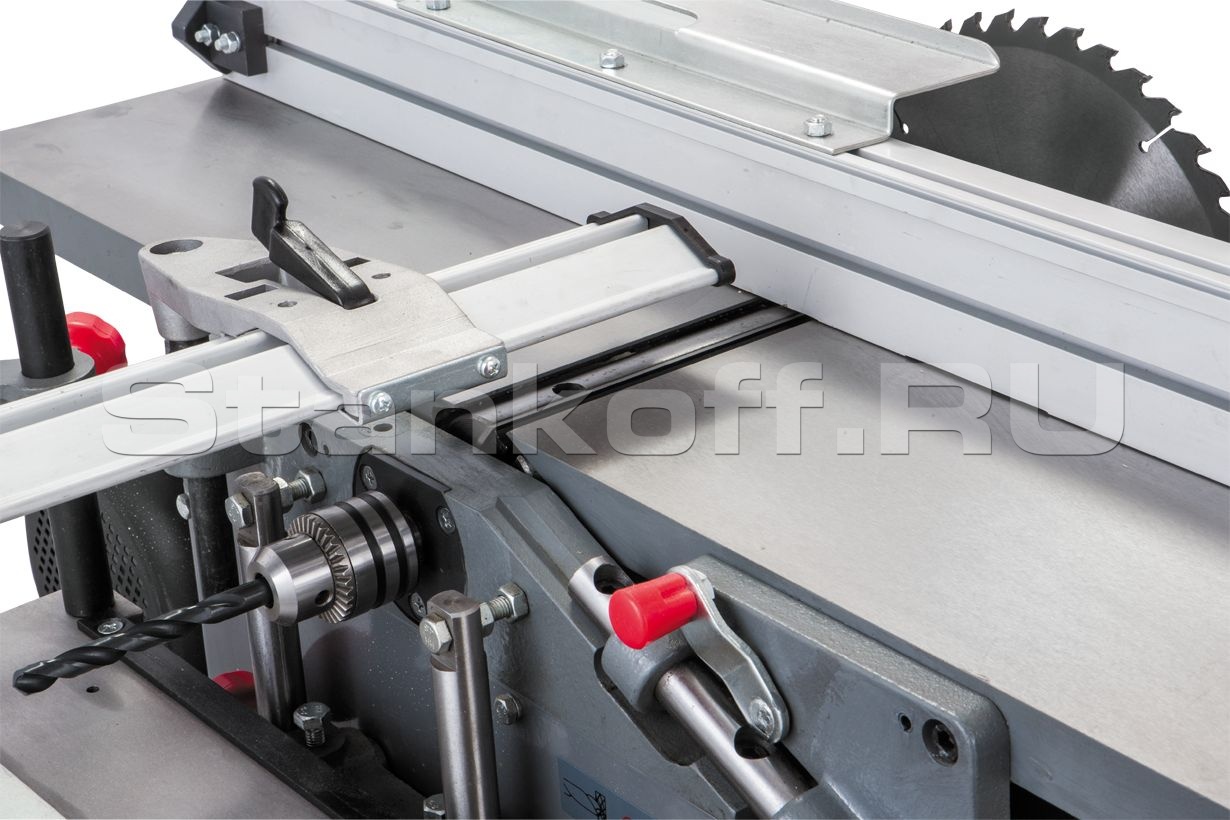

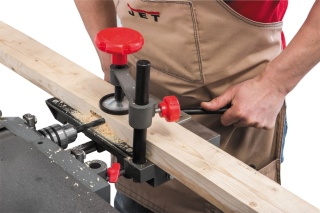

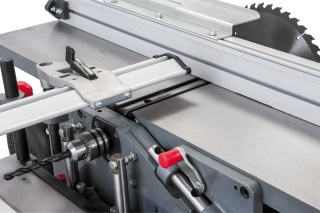

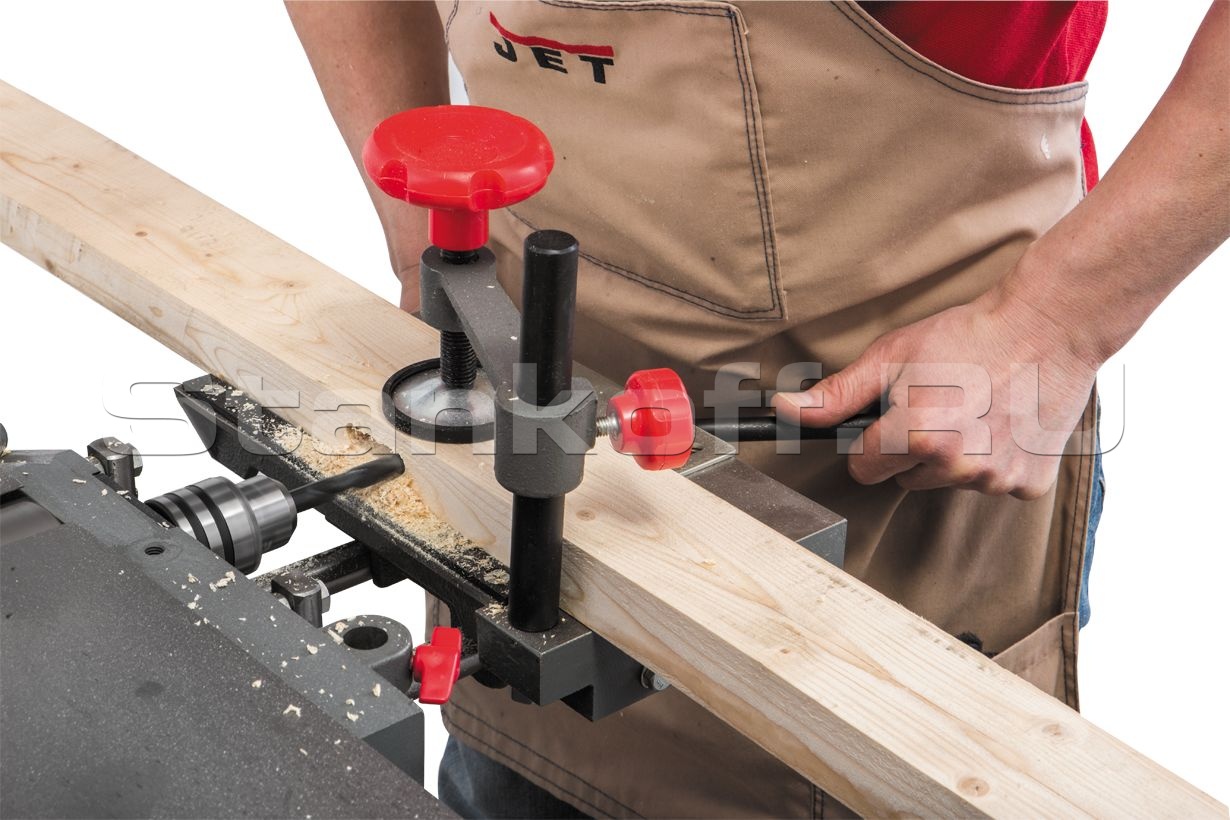

В комплектацию станка входит трехкулачковый патрон с оправкой для установки в торец строгального вала. При переключении реверса он позволяет использовать свёрла и другой режущий инструмент с правым вращением и посадочным диаметром до 13 мм включительно. Снизу от патрона — небольшой чугунный столик с винтовым прижимом и регулируемым упором. Его положение настраивается по высоте, а перемещения по двум другим осям имеют привод от рукояток. Для выполнения серийных операций специальными муфтами задают ограничение хода по этим двум осям.

• Регулируемый прижим заготовки
• Рычаги подачи по осям «X» и «Y»
• Регулировка по оси «Z» вращающимся «барашком»
• Рабочий стол из чугунного литья

• Пильный диск по дереву Z40
• Упор для пиления и фугования
• Подвижный стол (каретка)
• Упор подвижного стола
• Комплект ножей (установлен на валу)
• Ограждение ножевого вала
• Пазовальный стол в комплекте с прижимом заготовки
• Сверлильный патрон
