Тренажерный комплекс по производственным технологиям «Токарно-винторезный станок» ТВС-16K25

Учебно-производственный тренажёрный комплекс по производственным технологиям «Токарно-винторезный станок» ТВС-16K25 предназначен для обучения и отработки практических навыков токарной обработки различных материалов. Используется при изучении операций обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, сверления, зенкерования и развертывания. Конструкция тренажерного комплекса, основанная на промышленном аналоге, обеспечивает надёжность, стабильность и безопасность работы, что позволяет эффективно осваивать производственные технологии в учебных условиях.

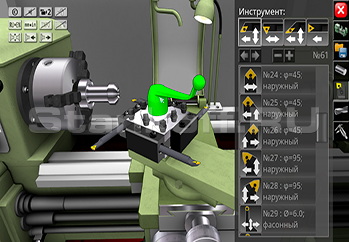

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций  обработки деталей с использованием стандартного G-кода. В симуляторе реализована поддержка токарных циклов Fanuc .

Интерактив дает возможность проводить синтаксический анализ кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

Функционал позволяет осуществлять редактирование кода управляющих программ фрезерного оборудования, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве оборудования, визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

• Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
• Закаленный шпиндель из высокопрочной легированной стали;
• Закалённые и шлифованные зубчатые колеса и шестерни;
• Регулируемая муфта перегрузки ходового винта;
• Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
• Минимальная скорость вращения шпинделя - 9 об/мин;

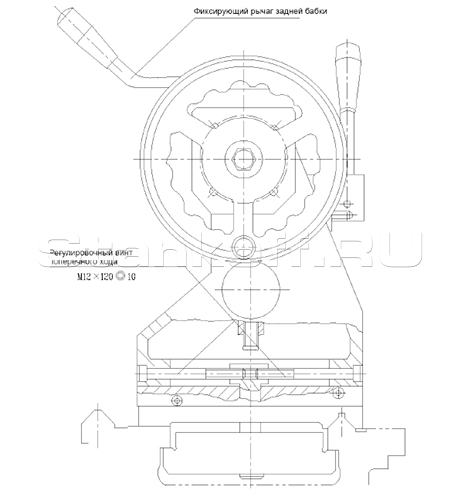

• Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
• Подача СОЖ в зону резания, галогеновый светильник;
• Тормоз шпинделя;
• Цельнолитая тумба под станок.

• Цельнолитая станина;
• Макс. Крутящий момент шпинделя - 140 Нм;

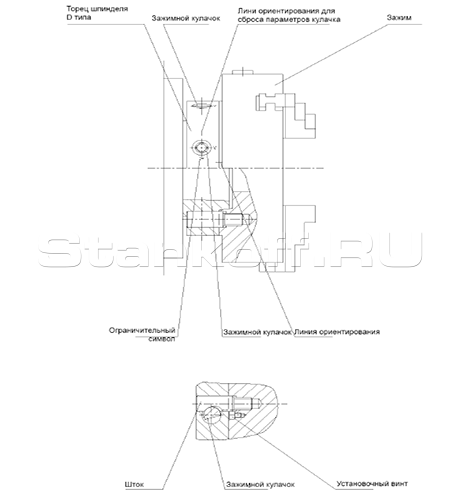

• 3-х кулачковый патрон Ø250 мм с дополнительным комплектом кулачков;
• 4-х кулачковый патрон Ø320 мм;
• Ускоренная продольное и поперечное перемещение;
• Планшайба;
• Подвижный люнет;
• Неподвижный люнет;
• Упорный задний центр МТ5;
• Центральный переходной конус МТ№ 6/5;
• Система подачи СОЖ в зону резания;
• Регулируемый позиционный упор по оси Z;
• Галогеновый станочный светильник;
• 4-х позиционный резцедержатель;
• Защитное ограждение патрона;
• Защитное ограждение от разбрызгивания жидкости;
• Ножной тормоз шпинделя;
• Приводные ремни – 2 комплекта;
• Руководство по эксплуатации;
• Устройство цифровой индикации на 2 оси SINO DRO;
• Комплект инструмента: масленка, 2 шлицевых ключа, ключ патрона, ключ резцедержателя, 3 шестигранных ключа.
