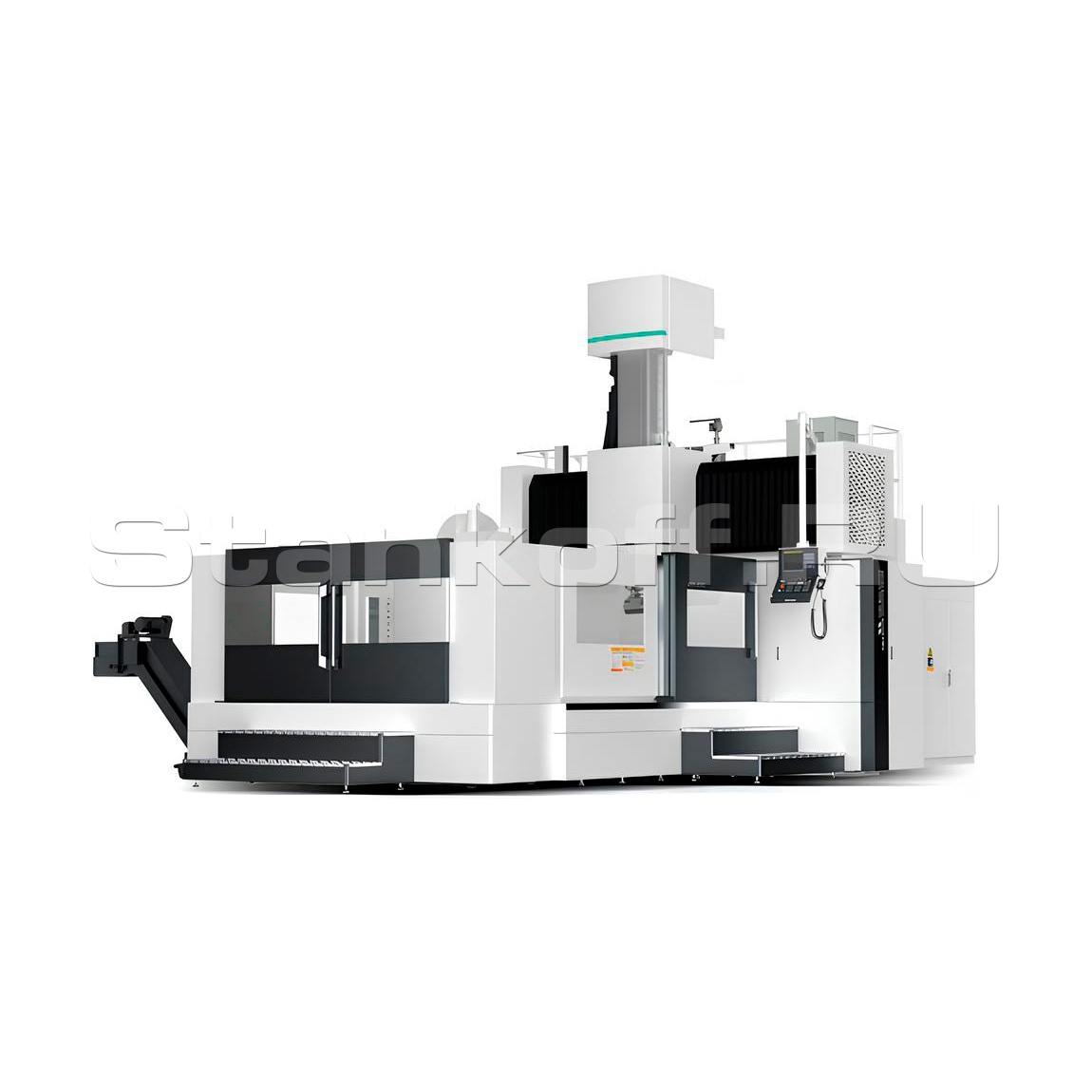

Портальный обрабатывающий центр GMF-2850V — высокопроизводительный трёхосевой обрабатывающий центр. Конструкция с неподвижной поперечной балкой и подвижным столом обеспечивает высокую жёсткость, стабильную статическую и динамическую точность. Станок реализует трёхосевое управление (X, Y, Z): продольное перемещение стола, поперечное и вертикальное перемещение шпиндельной головы.
Оборудование предназначено для высокоточной обработки плоских и пространственных поверхностей, а также отверстий, выполняя операции фрезерования, растачивания, сверления, жёсткого нарезания резьбы, зенкерования и развертывания. Станок является оптимальным решением для производства в отраслях общего и строительного машиностроения, автомобилестроения, энергетики, авиации, судостроения, обработки пресс-форм и железнодорожного транспорта.
Особенности
- Станок выполнен по портальной схеме с фиксированной кареткой и подвижным столом; основные литые детали усилены ребрами жесткости, крупные элементы изготовлены из высокопрочного чугуна и проходят термообработку для устранения остаточных напряжений, обеспечивая высокую жесткость и стабильность.
- Ось X: две прецизионные линейные роликовые направляющие на станине, высокая жесткость.
-
Ось Y: две прецизионные линейные роликовые направляющие на поперечине, установлены под прямым углом на горизонтальной и вертикальной плоскостях, обеспечивая жесткость и плавность движения.
- Ось Z: квадратная конструкция с четырьмя линейными направляющими, гарантирующая жесткость и стабильность при выдвижении шпинделя, повышая точность и долговечность направляющих.
- Оси X, Y и Z используют прецизионные шариковинтовые передачи с крупным шагом; подача каждой оси осуществляется серводвигателем с прямым редуктором, обеспечивая точное, стабильное и эффективное движение. Ось Z дополнительно оснащена газовым цилиндром для автоматического балансирования.
- Все направляющие осей, шариковые винты, редукторы и движущиеся части смазываются централизованной автоматической системой с дозированной подачей масла и защитой от падения давления и низкого уровня масла в баке.
- Система охлаждения выполнена по внешнему типу; по обе стороны станины установлены спиральные лотки для удаления стружки, которые транспортируют обработанную металлическую стружку к переднему цепному транспортеру, откуда стружка перемещается в боковую тележку для сбора.
- В электрическом шкафу установлены компоненты числового управления и другие элементы управления, оснащённые кондиционером для поддержания постоянной температуры, что обеспечивает надёжную работу электрических и электронных компонентов с высокой вибро- и помехоустойчивостью и эффективной защитой от влаги.
- Внешняя защита: полностью закрытая металлическая обшивка (без верхнего покрытия) предотвращает разбрызгивание стружки и охлаждающей жидкости; на портальном каркасе установлены лестницы и платформы с защитными ограждениями для обслуживания.
Защита движений: оси X, Y и Z оборудованы мягкими конечными выключателями.
Защита направляющих: X — телескопические кожухи, Y — защитные «гармошки».
Безопасность: сигнализация и кнопка аварийной остановки предотвращают повреждение станка при непредвиденных сбоях.
Комплектующие
| Система ЧПУ |
SIEMENS (Германия) |
| Сервомотор и привод |
SIEMENS (Германия) |
| Шпиндельный узел |
KENTURN (Тайвань) |
| Линейная направляющая |
THK (Япония) / INA (Германия) |
| Шпиндель |
THK (Япония) |
| Подшипники |
NSK / NACHI (Япония) |
| Электрические компоненты |
ABB (Швейцария) |
| Пневматические компоненты |
AirTAC (Тайвань) |
| Балансировочный цилиндр с противовесом и азотом |
Wuxi Deyue (Китай) |
| Система смазки |
Proton (Китай) / River Valle (Китай/Япония) |
| Система масляного охлаждения шпинделя |
Anhe Tongfei (Китай) |
| Муфта |
R+W (Германия) / NBK (Япония) |
| Редуктор подачи |
STOBER (Германия) / Shimpo (Япония) |
| Механизм очистки |
Jonaker (Китай) |
| Защитный кожух |
Jonaker (Китай) |

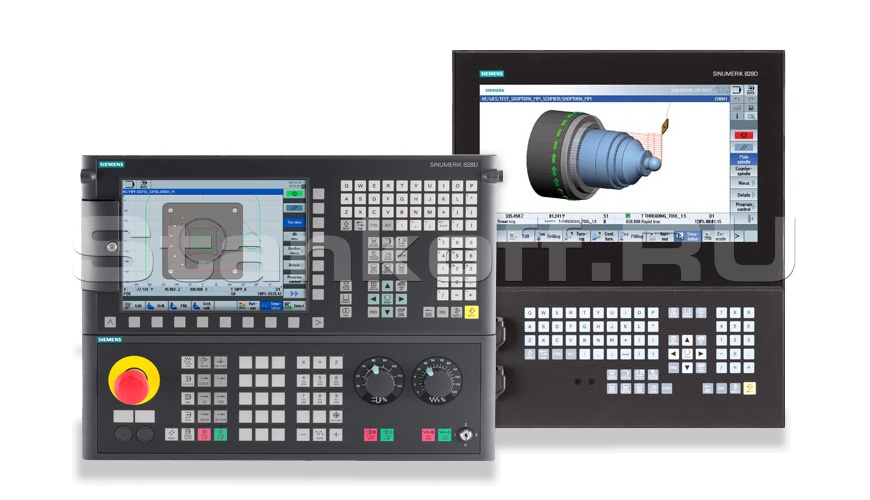

Система ЧПУ SIEMENS 828D
Система ЧПУ SIEMENS 828D обеспечивает управление до 5 осями (включая до 2 шпинделей) с поддержкой линейной, круговой, спиральной интерполяции и универсального интерполяторов NURBS, обеспечивая высокоточную обработку сложных поверхностей с минимальной единицей позиционирования 0,000001 мм. Она поддерживает программы объёмом до 10 МБ (с расширением до 100 МБ), макропрограммы, пользовательские переменные и графическое моделирование. Система управляет инструментами и заготовками (до 128 инструментов, 50 координатных систем, до 750 программ на PPU), обеспечивает синхронное управление осями и шпинделями, а также функции безопасности и контроля: ручная подача, JOG, аварийная остановка, мониторинг позиционирования. Дополнительно доступны автоматическая смазка, охлаждение шпинделя и заготовки, система удаления стружки, осветительные устройства и журнал операций.
Стандартная комплектация
- ЧПУ-система SIEMENS 828D;
- Панель управления;
- Пневматическая система;
-
Автоматическая система смазки;
-
Система охлаждения шпинделя (масляное охлаждение);
-
Система охлаждения заготовки;
- Система удаления стружки;
- Полностью защитный корпус из листового металла (без верхней крышки);
- Трёхцветная сигнальная лампа;
-
Освещение;
-
Базовый установочный комплект;
-
Педаль управления;
-
Электронная техническая документация и инструкции на USB-накопителе.
| Рабочий стол |
| Размер стола, мм | 2300x5000 |
| Нагрузка на рабочий стол, кг | 25 000 |
| Ширина T-образного паза, мм | 28 |
| Шаг T-образного, мм | 250 |
| Область обработки |
| Расстояние между стойками (ширина двери), мм | 2800 |
| Расстояние шпиндель-стол, мм | 300–1800 |
| Ход по осям X/Y/Z, мм | 5200 / 3200 / 1500 |
| Скорость |
| Скорость быстрого перемещения по осям X/Y/Z, м/мин | 12 / 12 / 12 |
| Скорость подачи резания, мм/мин | 1–8000 |
| Шпиндель |
| Форма привода шпинделя | Прямой привод + редуктор |
| Конус шпинделя | BT50 |
| Диапазон частоты вращения шпинделя, об/мин | 20–6000 |
| Мощность, кВт | 30–37 |
| Крутящий момент шпинделя (номинальный/максимальный), Нм | 845 / 1115 |
| Трансмиссионный блок |
| Спецификация ШВП X/Y/Z | 8020 / 6320 / 6320 |
| Спецификация направляющей оси X | 2-55 роликовая направляющая |
| Спецификация направляющей оси Y | 2-55 роликовая направляющая |
| Спецификация направляющей оси Z | 4-линейная направляющая типа квадрат |
| Система управления |
| Система ЧПУ | SIEMENS 828D |
|
| Точность позиционирования X/Y/Z, мм | 0,027/ 0,02/ 0,02 |
| Точность повторного позиционирования X/Y/Z, мм | 0,025/ 0.015/ 0,015 |
| Требования эксплуатации |
| Мощность питания, кВА | 70 |
| Давление воздуха, кг/см² | 6–8 |
| Габаритные размеры |
| Приблизительная площадь (ДxШxВ), мм | 12 700 x 5800 x 6200 |
