Резка + Чистка + Сварка. Оптоволоконный лазер 3 in 1 LM-2000CW/1500 Raycus

В наличии на складе
Гарантия
Сервис
Лизинг
Нужна консультация?

Николай Васильев

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с LM-2000CW/1500 Raycus

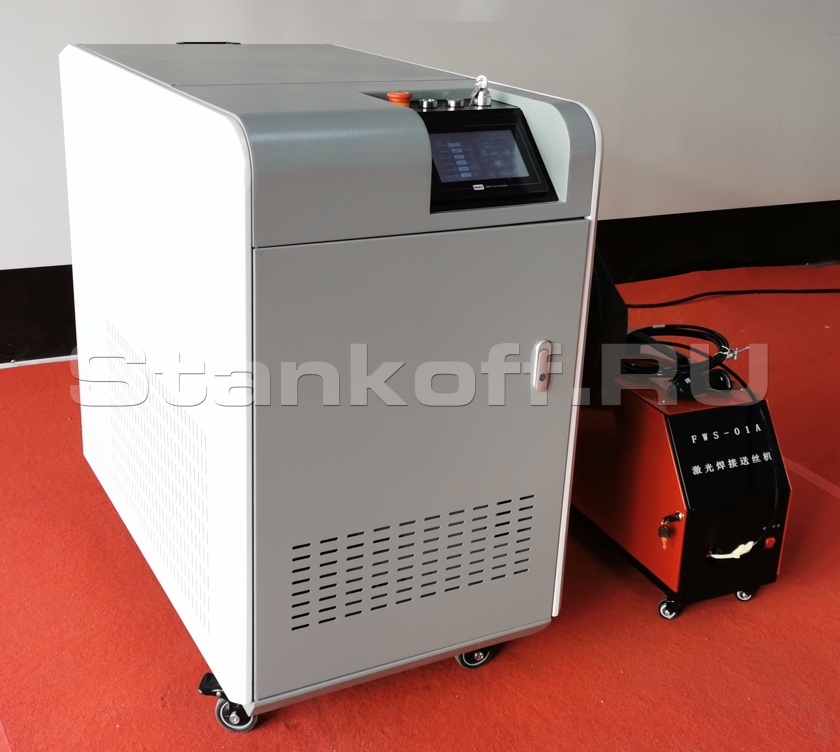

Универсальный лазерный аппарат, предназначенный для сварки черных металлов, нержавеющей стали, алюминия. Станок оснащен универсальной лазерной головкой 3 в 1, способной производить также резку металла толщиной до 3мм и осуществлять лазерную очистку металла от ржавчины и краски. Аппарат комплектуется автоподатчиком проволоки, а также фокусной линзой для работ по лазерной очистке.

Комплектация

Источник лазерного излучения Raycus
Контроллер RelFar 3 in 1
Ручной пистолет RelFar 3 in 1
Передняя панель с сенсорным экраном
Чиллер Hanli
Устройство автоподачи проволоки В комплекте

Особенности конструкции


Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Ручной пистолет

Сменные насадки и набор сопел позволяют производить операции сварки, резки и чистки.

Пропорциональный клапан

Контролирует расход газа. Подача газа происходит только во время сварки.

Устройство подачи проволоки

Система подачи проволоки отвечает за стабильную подачу проволоки во время сварки. Двухтактный механизм подачи проволоки используется для обеспечения хорошего выравнивания проволоки и стабильной скорости подачи проволоки. Если требуется предварительный нагрев, добавляется источник питания нагревающий проволоку. Применяется для аргонодуговой сварки, лазерной сварки, плазменной сварки. Имеет легкую конструкцию, положение угла подачи проволоки можно регулировать.

Водяной чиллер Hanli

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.

Сменные насадки, сопла

Сменные насадки, сопла

Аппарат комплектуется сменными насадками (соплами) на пистолет для сварки разных поверхностей.
Для стыковой сварки, Для сварки внутренних углов, Для сварки наружных углов, сварки с податчиком проволоки, для резки тонколистового металла

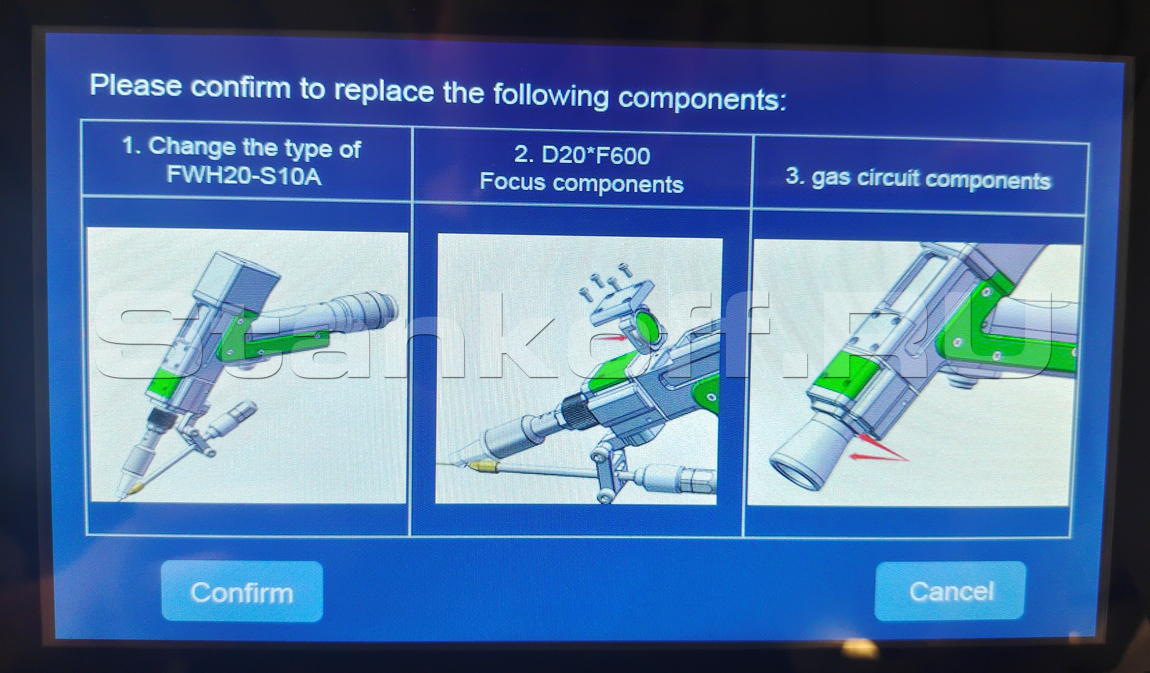

Система управления RelFar

Состоит из контроллера, лазерного пистолета для сварки, чистки и резки, панели управления.

Выходная мощность лазера, частота, рабочий круг и другие параметры - все это можно задать на экране.

Варианты языков: английский, китайский, русский, немецкий.

Вы можете выбрать и загрузить соответствующие параметры сварки в соответствии с материалами и толщиной из “Библиотеки”, нет необходимости самостоятельно настраивать параметры сварки.

Функции установки

Сварка. Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера

Материал Толщина металла, мм1000Вт1500Вт2000Вт
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Нержавеющая сталь0,60,2160,3 150,310
0,80,2200,3200,415
1,00,3250,5250,520
1,20,3
300,5300,625
1,80,3
400,7400,835
2,50,5
40-450,840-451,035-45
3,00,7601,2601,450
5,0

1,570-802,170-80
6,0



2,580-90
7,0



3,0
80-90
Алюминий, медь0,50,370-800,370-800,460-80
1,00,5
80-900,580-900,880-90
1,50,685-950,680-900,880-90
2,0

0,885-951,085-95
4,0



2,090-100

Чистка. Параметры очистки в зависимости от мощности лазерного источника

Характеристики лазерного источника Объект очистки Толщина очистки Скорость очистки Ширина линии очистки Количество проходов Производит-ть

RFL-1000

оксидный слой ≤25 Нм 8 мм/с 50 мм 1 1,4 м²/ч
≤50 Нм 15 мм/с 50 мм 4 0,67 м²/ч
≤75 Нм 15 мм/с 50 мм 8 0,34 м²/ч
ржавчина ≤30 Нм 25 мм/с 50 мм 1 4,5 м²/ч
≤60 Нм 20 мм/с 50 мм 1 3,6 м²/ч
≤100 Нм 10 мм/с 50 мм 1 1,8 м²/ч
масляная краска, гальваническое покрытие ≤200 Нм 10 мм/с 90 мм 5 0,65 м²/ч
≤400 Нм 10 мм/с 90 мм 8 0,4 м²/ч
≤600 Нм 10 мм/с 90 мм 10 0,32 м²/ч

RFL-2000

оксидный слой ≤25 Нм 15 мм/с 50 мм 1 2,7 м²/ч
≤50 Нм 15 мм/с 50 мм 3 0,9 м²/ч
≤75 Нм 15 мм/с 50 мм 5 0,54 м²/ч
ржавчина ≤30 Нм 50 мм/с 50 мм 1 9 м²/ч
≤60 Нм 35 мм/с 50 мм 1 6,3 м²/ч
≤100 Нм 20 мм/с 40 мм 1 2,88 м²/ч
масляная краска, гальваническое покрытие ≤200 Нм 10 мм/с 90 мм 3 1,08 м²/ч
≤400 Нм 10 мм/с 90 мм 5 0,65 м²/ч
≤600 Нм 10 мм/с 90 мм 6 0,54 м²/ч
≤800 Нм 10 мм/с 90 мм 7 0,46 м²/ч
≤1000 Нм 10 мм/с 90 мм 8 0,4 м²/ч
≤1200 Нм 10 мм/с 90 мм 9 0,36 м²/ч

Сравнение с другими методами очистки

Метод очистки Объем вторичных загрязнений Расходные материалы Очистка мелких и хрупких деталей Без механических повреждений Мобильность Безопасно для окружающей среды
Лазерный Снижается Нет
Пескоструйный Растет Песок + воздух
Химический Растет Реагенты
Механический Не изменяется Абразивы
Сухим льдом Не изменяется Лед + воздух
Водоструйный Растет Вода

Образцы сварки

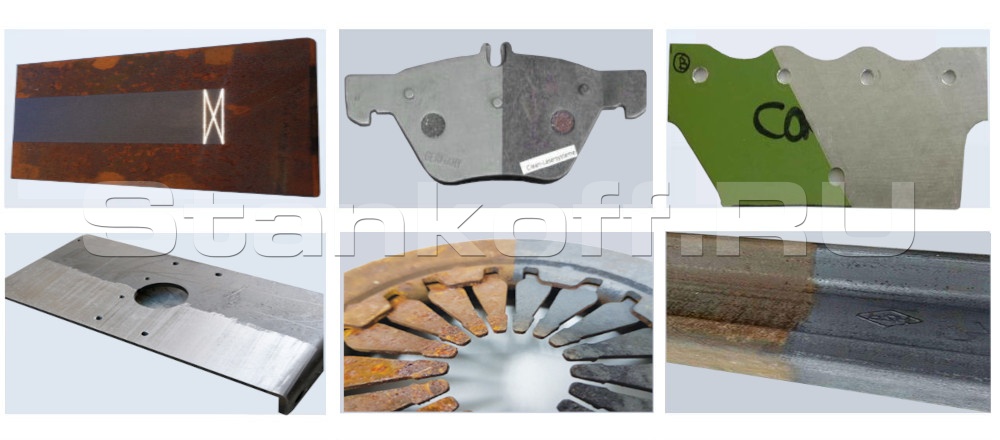

Образцы чистки

Лазерный источник Raycus
Мощность лазера 1500 Вт
Выходной коннектор QBH
Длина волны 1080 нм
Длина кабеля 9 метров
Вес пистолета 0,71 кг
Давление вспомогательного газа ≤1 МПа
Охлаждение водяной чиллер
Источник питания 3 фазы, 380В, 50-60 Гц
Рабочая температура 5-40°C
Габаритные размеры 1040х610х1220 мм
Вес 200 кг
Параметры сварки
Скорость сварки 0-120 м/сек
Толщина сварки 0,5-5 мм
Параметры чистки
Производительность макс. 7 м²/ч
Частота импульсов 10-50 кГц
Ширина сканирования 0~150 мм
Фокусные расстояния коллимирующей линзы 50 мм
Фокусное расстояние фокусирующей линзы F400/F600 мм
