Автоматический панелегиб GKS-BC3015

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

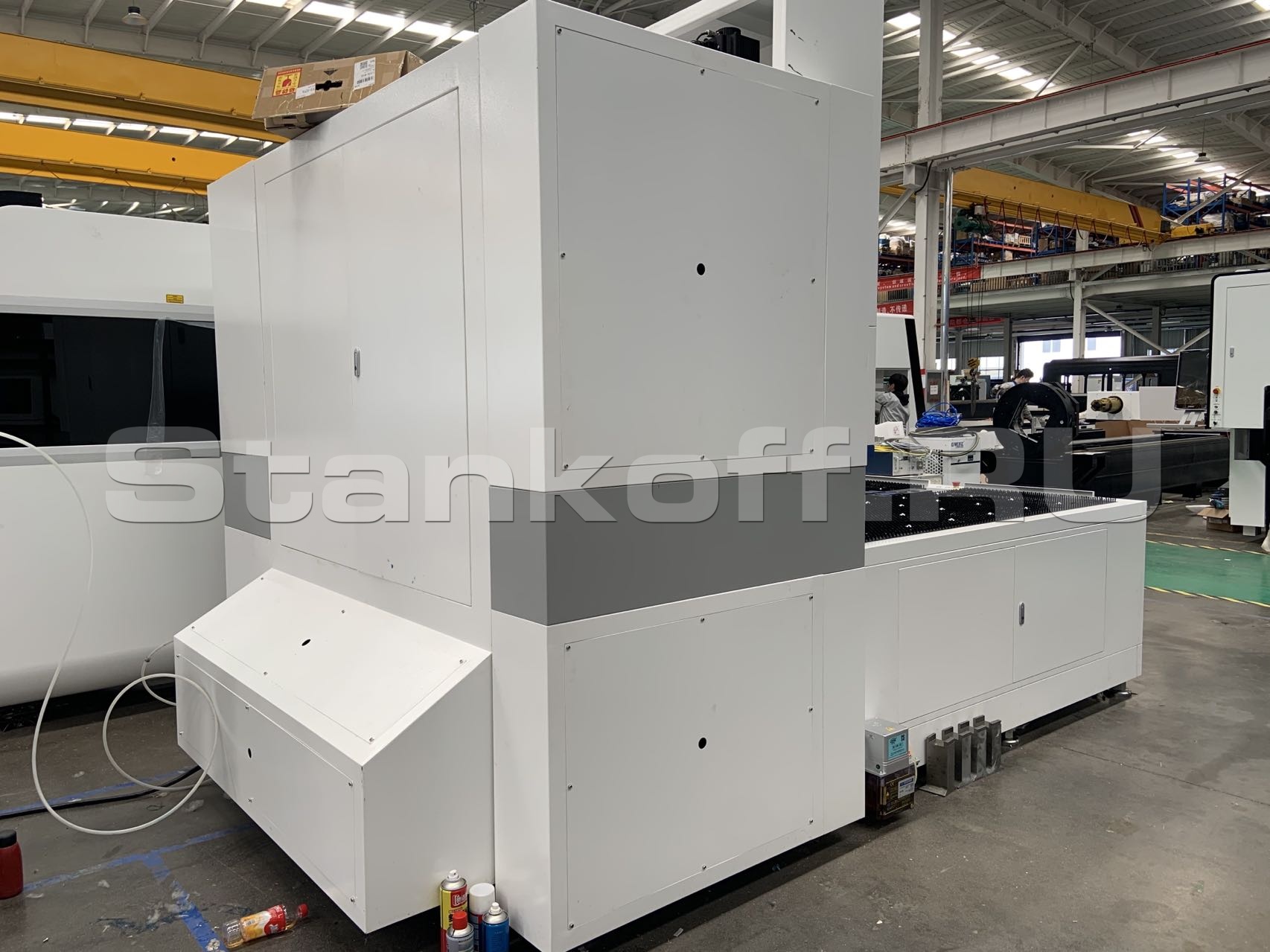

GKS-BC3015 - это сервоэлектрический панелегиб, значительно увеличивающий производительность благодаря автоматической загрузке. Предназначен для гибки сложных коробчатых элементов с высокой точностью за несколько секунд. Панелегиб минимизирует участие человека и требование к его квалификации, а также увеличивает скорость гибки в 3 раза, достигая скорости 0,2 сек/гиб.

В станке используется один гибочный инструмент, не требующий времени на переналадку и автоматически адаптирующийся к геометрии обрабатываемой панели, что повышает безопасность для оператора и является гарантией высокой производительности и гибкости.

Преимущества

  • Увеличение производительности в 3 раза;
  • Низкое энергопотребление (не более 3 кВт);
  • Высокая точность гибки;
  • Минимизация человеческих ресурсов;
  • Исключение ошибок по вине оператора;
  • Меньше шума и вибраций, т.к станок работает на сервоприводах;
  • Универсальный инструмент - подходит для большинства задач;
  • Широкий спектр получаемой продукции.

Стандартная комплектация

Рейка Gweike (Китай)
Зажимы Gweike (Китай)
Система управления Nlker (Китай)
Серводвигатели Veichi (Китай) / Sanyo (Япония)
Направляющие Hiwin (Тайвань)
ШВП TBI (Тайвань)
Редуктор Nlker (Китай)
Электрические компоненты Schneider (Германия)

Особенности конструкции


Подающее устройство на присосках

• Заготовка держится за счет присосок.
• Максимальный вес заготовки 23 кг.
• Вакуумные присоски работают от вакуумного насоса мощностью 750 Вт.

Система управления Nlker

• Автоматическая подстройка под различные графические изображения.
• Не требует частой замены инструмента.
• Полностью автоматическая система, не требующая высокой квалификации персонала и снижающая временные и трудозатраты.

Серводвигатели Veichi

Veichi является инновационной компанией в области промышленной автоматизации, имеет сильную команду разработчиков и поддерживает крепкие связи с известными университетами и исследовательскими институтами. В настоящее время Veichi принадлежит более 110 патентов в области интеллектуальной собственности и промышленных технологий, многое из которых являются ключевыми в отрасли.
• Энкодер с высоким разрешением;
• Высокая скорость до 6000 об/мин;
• Низкий уровень шума и вибраций;
• Скорость теплоотдача выше, а распределение тепла более равномерное;
• Высокая надежность и высокая стабильность;
• Объем сокращен на 20%;
• Степень защиты IP65.

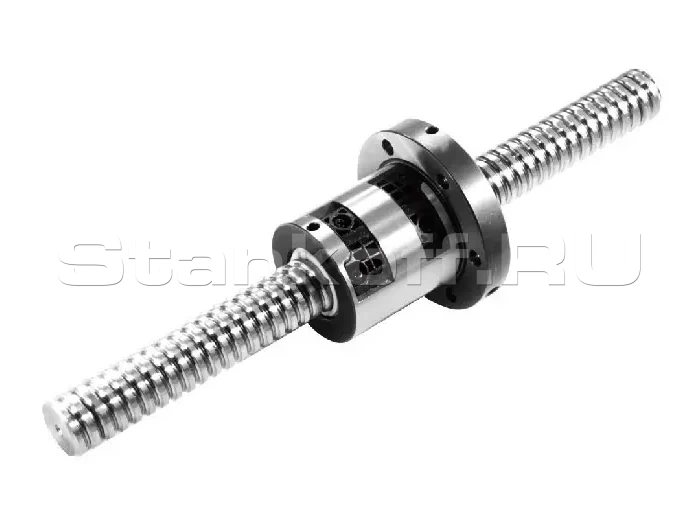

Шарико-винтовая пара TBI

• Высокая надежность
TBI Motion имеет очень строгие стандарты контроля качества, охватывающие каждый производственный процесс. При правильной смазке и использовании возможна безотказная работа в течение длительного периода времени.
• Плавная работа
ШВП по своей эффективности значительно превосходит обычные. Требуемый крутящий момент составляет менее 30%.
• Высокая жесткость
Осевой люфт в прецизионных ШВП TBI может быть уменьшен до нуля за счет предварительного натяга, и при этом по-прежнему возможна легкая плавная работа. Таким образом одновременно достигаются низкий крутящий момент и высокая жесткость.
• Высокая долговечность
Тщательно подобранные материалы, интенсивная термообработка и многолетний опыт позволили создать самые прочные шарико-винтовые пары.

Направляющие Hiwin

Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности:
• Высокая точность позиционирования;
• Длительный срок службы при высокой точности перемещения;
• Высокоскоростное перемещение при незначительном тяговом усилии;
• Равная грузоподъемность во всех направлениях;
• Легкость смазки;
• Взаимозаменяемость.

Инструмент


Система инструмента из 4 компонентов позволяет делать как стандартные гибы вверх-вниз, так и гибку острых углов и плющение, формировать арки.
• Верхний и нижний ножи (A, D) – выполняют гибку, двигаясь по оптимальной траектории, рассчитанной ЧПУ системой.
• Листодерожатель (В) – прижимает заготовку к опорному ножу (С)
• Так же опорный нож (C) необходим для режима "плющение"
• Опорный нож (С) – неподвижная часть, является опорной площадкой при гибке.

Схемы обработки

Положительный гиб

Отрицательный гиб

Безопасная кромка

Позиционирование

Установка и позиционирование заготовки производится в 3 этапа:

  1. Позиционирование задних упоров;
  2. Предварительное позиционирование листа;
  3. Финальное позиционирование.

Параметры гибки

Название Параметр Название Параметр
Гибочный пост 6 осей Передний и задний изгиб оси X1/X2 Макс. ширина гибки 1500 мм
Изгиб вверх и вниз оси Y1/Y2 Макс. толщина гибки CS 1,5 мм
SS 1 мм
AL 2 мм
Раскрытие оси Z1/Z2 Макс. высота
170 мм
Механизм подачи 4 оси Переднее и заднее позиционирование ось U1 Макс. скорость гибки 0,2 сек/гиб
Левое позиционирование ось D1 Мин. размер изделия при гибке с 1 стороны 85 мм
Позиционирование вращения заготовки ось C Погрешность угла гибки ±0,05°
Дополнительное вертикальное позиционирование заготовки ось H Погрешность размеров при гибке ±0,1 мм
Максимальное усилие гибки 30 тонн Размер вращающейся присоски 190х130 мм
Пиковая мощность ~15 кВт Макс. размер исходного листового металла (ДхШ) 1600х1250 мм
Средняя мощность ~2 кВт Мин. размер получаемой детали 300х200 мм
Вес брутто ~8 тонн Напряжение сети 380 В
Габаритные размеры (ДШГ) ~3700х1800х2500 Уровень шума 60 дБ

Параметры системы ЧПУ

Система ЧПУ SL300-PCx
Серверная система EtherCAT
Минимальный контроль 0,001 мм
Максимальная скорость 120 м/мин
Повторяемость ±0,005 мм
Функция прямого программирования Редактирование строк таблицы
Функция 2D програмирования Импорт 2D чертежей в формате DXF в программы обработки данных и автоматическое производство
Функция поворота Поворот листа в любом направлении в процессе гибки
Система Linux
Функции гибки Изгиб вверх
Изгиб вниз
Арка вверх
Арка вниз
Подгиб вверх
Подгиб вниз
Функция гибки арок Поддерживается
Функция электронного маховика Симуляция гибки
Языки Английский, Китайский
Рабочая температура 0~50°C
Требования к влажности воздуха 30~90%

Образцы гибов

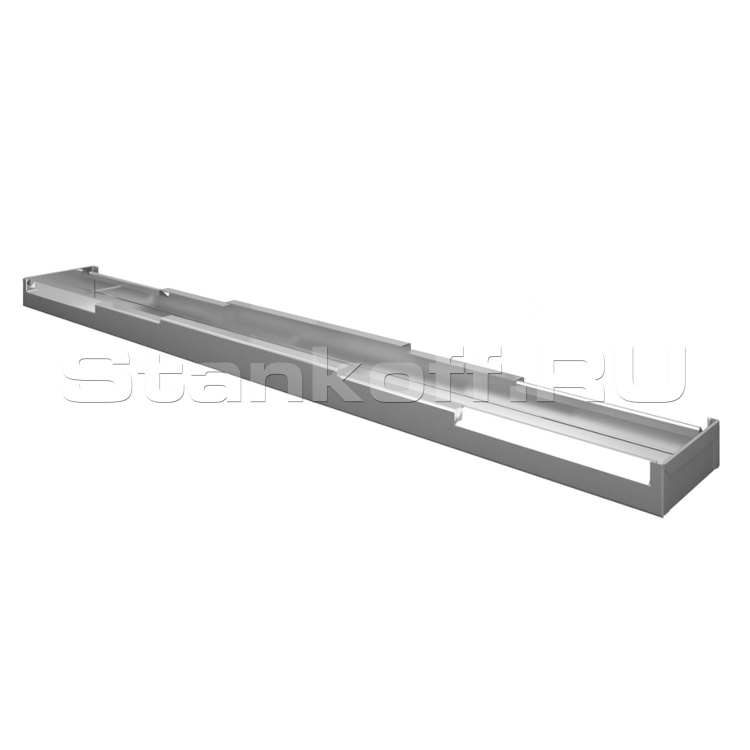

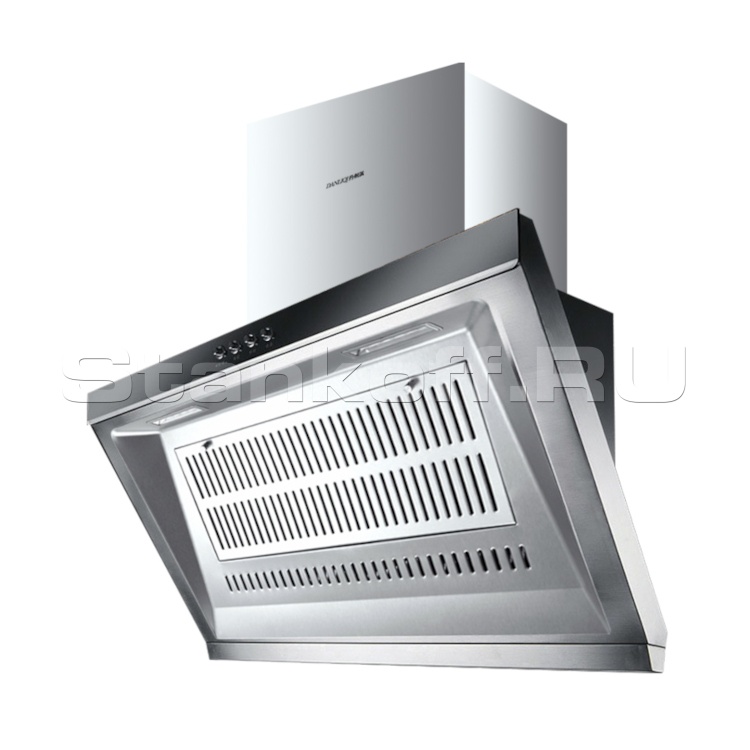

Получаемые изделия

Автоматические панелегибы находят широкое применение в сферах производства осветительных приборов, оборудования для общественного питания, металлической мебели, дверей, строительных конструкций, электрических корпусов и шкафов управления, систем отопления, вентиляции и кондиционирования, лифтов.

Количество осей
10 шт. (опционально 11, 12)
Скорость гибки
0,2 сек/гиб
Угол гибки 0~180°
Длина гибки 1500 мм
Длина стола
1600 мм
Ширина стола
1250 мм
Макс. высота гибки
170 мм
Макс. вес заготовки
23 кг
Мин. размер изделия при гибке с 4-х сторон 300х200 мм
Мин. размер изделия при гибке с 1 стороны
85 мм
Мин. радиус гибки
1,2 мм
Толщина гибки
Алюминий: 2 мм
Углеродистая сталь: 1,5 мм
Нержавеющая сталь: 1 мм
Операционная система LINUX OS
Габаритные размеры
3780х2420х2675 мм
Вес 8000 кг
