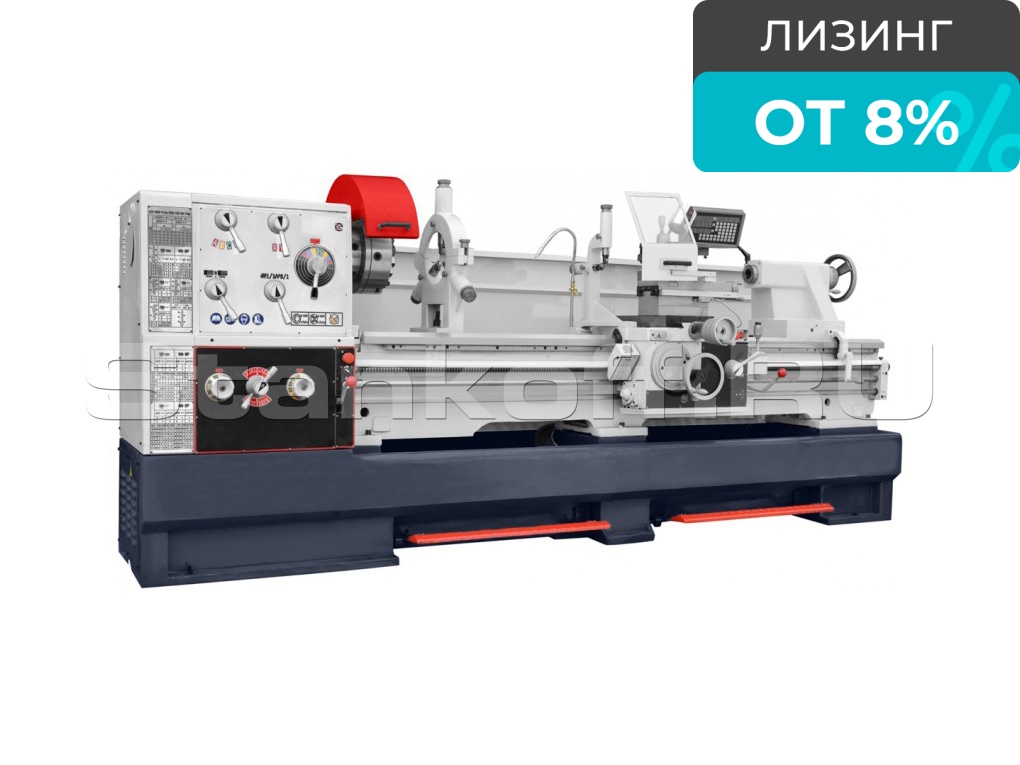

Токарно-винторезный станок KC 56 B - РМЦ 2000

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Токарно-винторезный станок KC предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Основные выполняемые операции

  • нарезание метрической, модульной, дюймовой и питчевой резьбы;
  • получение фасонной, конической и цилиндрической поверхностей;
  • подрезание торцов;
  • сверление, растачивание, зенкование отверстий;
  • точение наружных поверхностей.

Область применения

Токарно-винторезные станки серии КС на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.

Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных и механических цехах, учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства. Все токарно-винторезные станки КС имеют расширенное базовое оснащение, а также широкий выбор дополнительных опций.

Схема обработки


Основные виды токарных работ

а — обработка наружных цилиндрических поверхностей;
б — обработка наружных конических поверхностей (при наличии опции «конусная линейка»);
в — обработка торцов и уступов;
г — вытачивание канавок, отрезка заготовки;
д — обработка внутренних цилиндрических и конических поверхностей (при наличии опции «конусная линейка»);
е — сверление, зенкерование и развертывание отверстий;
ж — нарезание наружной резьбы;
з — нарезание внутренней резьбы;
и — обработка фасонных поверхностей;
к — накатывание рифлений.

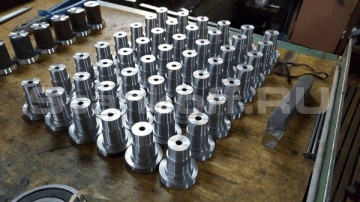

Получаемые изделия

Конструктивные особенности


Шпиндельная бабка

Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

Цельнолитая чугунная станина

Станина станка изготовлена из высококачественного чугуна. Цельнолитая конструкция обеспечивает жесткость, виброустойчивость, повышенное сопротивление при точении на удар и обработке сталей повышенной твердости по сравнению с «тумбовым» исполнением. Литейные ребра жесткости гасят вибрации при обработке на больших подачах.

Задняя бабка

Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. Цена деления лимба перемещения пиноли задней бабки от рукоятки – 1 мм.

Резцедержатель

Приспособление для крепления металлорежущего инструмента и оснастки обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения – 25 х 25 мм. Угол поворота резцедержателя - ±90°.

Коробка скоростей

Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.

Коробка подач

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Также на передней панели имеется кнопка аварийного отключения станка.

Система креплений CAMLOCK

Передний конец шпинделя оснащен системой крепления Cam lock type (аналог ГОСТ 26651-85, DIN 55029, ISO 702/II-75, СТ СЭВ 4853-84). Наличие эксцентриковых зажимов существенно ускоряет установку и снятие 3-х кулачкового патрона без потери точности базирования, поэтому устанавливаются там, где требуется частая смена патрона.

Увеличенное отверстие в шпинделе станка

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 80 мм (для моделей КС 51 В / 56 В) и 105 мм (для моделей КС 66 С / 80 С), что значительно расширяет технологические возможности обрабатываемых прутков.


Страна изготовления: Китай

Конус шпинделя (Морзе №) M.T. №7
Ход пиноли задней бабки, мм 180
Конус пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 75
Максимальный устанавливаемый диаметр над станиной, мм 355
Диаметр отверстия в шпинделе, мм 80
Кол-во и шаг метрической резьбы 47 шагов, 0,2 - 14 мм
Максимальное перемещение резцовых салазок, мм 130
Максимальное перемещение поперечного суппорта, мм 316
Размер державки резца, мм 25 x 25
Угол поворота резцедержателя ± 90°
Кол-во и шаг дюймовой резьбы 60 шагов, 2 - 112 T.P.I
Торец шпинделя D1 - 8 Camlock (DIN 55029, ISO 702/II)
Кол-во и шаг питчевой резьбы 50 шага, 4 - 112 D.P.
Диапазон регулировки задней бабки, мм ± 13
Длина выемки ГАП, мм 170
Устанавливаемый диаметр над выемкой ГАП в станине, мм 735
Ширина направляющих станины, мм 350
Максимальный диаметр обработки над станиной, мм 560
Диапазон продольных подач 35 подач, 0,059 - 1,646 мм/об
Диапазон поперечных подач 35 подач, 0,020 - 0,573 мм/об
Мощность
Мощность главного привода, кВт 7,5
Напряжение сети, В 380
Количество скоростей шпинделя 12
Диапазон скоростей шпинделя, об/мин 25 - 1600
Частота тока, Гц 50
Мощность помпы СОЖ, кВт 0,09
Габаритные размеры
Длина, мм 3340
Ширина, мм 1150
Высота, мм 1460
Вес, кг 2720 / 3110
