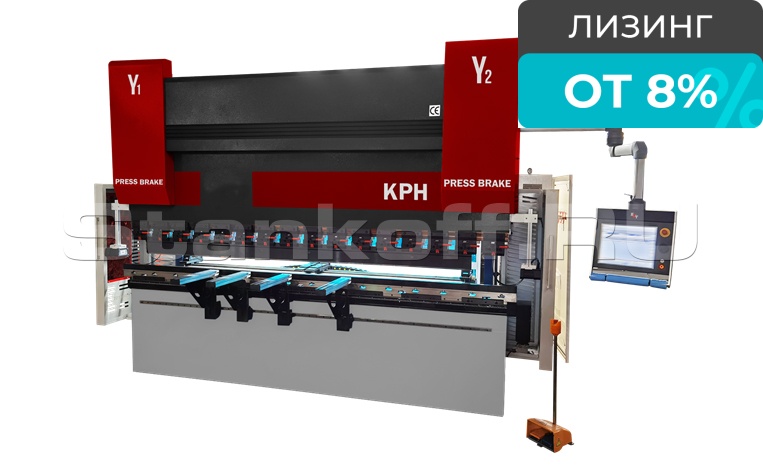

Синхронизированный гидравлический листогибочный пресс KPH 80-2500R

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Данил Киряшин

Хотите мы Вам перезвоним? Да

Пресс листогибочный с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличается высокой скоростью работы и улучшенными характеристиками. Оснащен электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек. Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Примеры получаемых профилей

Отличительные особенности

  • Быстрые и точные перемещения
  • Высокое качество исполнения
  • Высокое качество комплектующих.
  • Сервисная поддержка – выезд сервисного инженара в течение 48 часов

Стандартная комплектация


Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор), ось R (ось задние упоры вверх - вниз). Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке.
Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагружениях.

Delem DA58T (Нидерланды)

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК

Электрогидравлическая синхронизация

Электрогидравлическая синхронизация

Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции
(корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

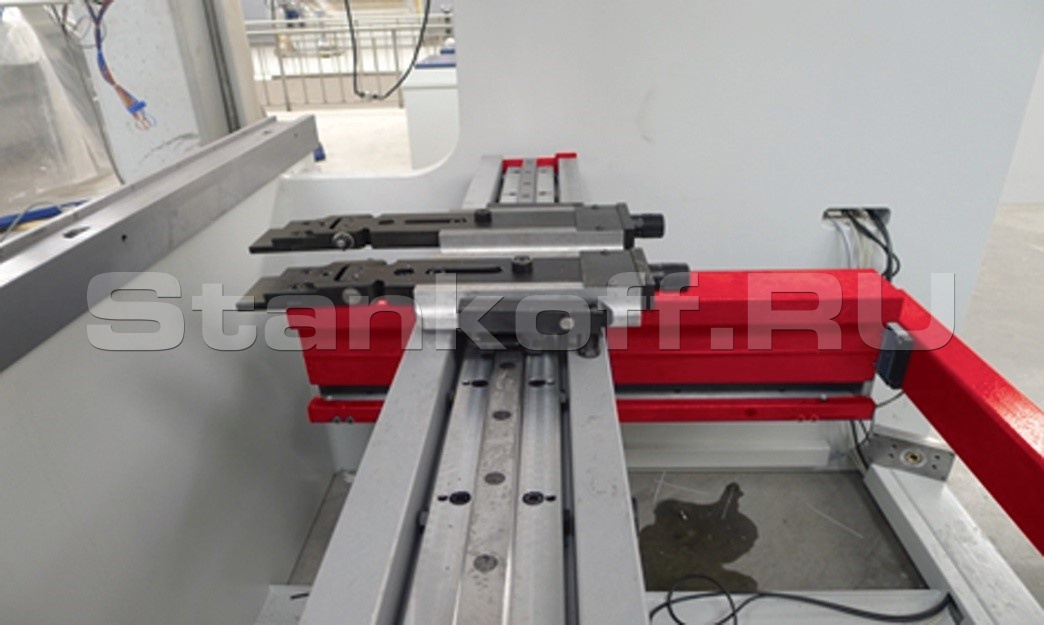

Электромеханический задний упор

Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 500мм. Премещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

Два подвижных передних суппорта регулируемых по ширине и высоте


Комплект секционных держателей

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam.

Электронно-оптические линейки положения ползуна OPKON (Турция)

Электронно-оптические линейки положения ползуна OPKON (Турция)

Электронно-оптические линейки положения ползуна OPKON (Турция) с точностью до 0,01 мм (ось Y1+Y2)

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)


Система компенсации прогиба верхней траверсы (бомбирование)

Гидравлическая система для автоматической компенсации деформаций верхней траверсы позволяет обеспечить идеальную параллельность между верхней и нижней траверсами при выполнении гибки. Прогиб верхней траверсы рассчитывается управляющим блоком теоретически на основании толщины листа, типа материала, угла сгиба и положения листа. Более того, при выполнении гибки прогиб верхней траверсы измеряется непосредственно специальными сенсорами, помещенными на верхней траверсе. Система бомбировки включает в себя серию гидравлических цилиндров малого размера, расположенных внутри нижней траверсы. Давление каждого из цилиндров регулируется управляющим блоком. Совокупное давление цилиндров бомбировки обеспечивает распределение деформаций на нижней траверсе, которое в точности компенсирует прогиб верхней траверсы. Система автоматической компенсации деформаций верхней траверсы гарантирует превосходный результат гибки по всей рабочей длине пресса, даже при использовании очень широких листов.

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности


Главный двигатель SIEMENS (Германия)

Главный двигатель SIEMENS (Германия)


Гидравлический насос SUNNY

Гидравлический насос SUNNY


Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя REXROTH (Германия).


Электрическая компоненты и система безопасности марок SCHNIEDER (Франция)


Автоматическая система защиты от перегрузок


Автоматическая система защиты от перегрузок


Инструкция по эксплуатации на русском языке.


Опции


Различные конфигурации задних упоров


4 оси управляются ЧПУ (Х,R,Z1,Z2)


5 осей управляются ЧПУ (Х,X1,R,Z1,Z2)


6 осей управляются ЧПУ (Х1,X2,R1,R2,Z1,Z2)


Дополнительные пальцы заднего упора


Увеличение хода заднего упора


Широкий стол для установки многоручьевых матриц


● ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)
● ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)
● ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)

● ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)


Программное обеспечение

ПО «Delem Profile-on-windows» 2D
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса


Лазерная система защиты рук оператора


Увеличение хода траверсы


Увеличение глубины зева


Централизованная система смазки


Теплообменник для охлаждения масла



Страна изготовления: Китай

Скорость перемещения траверсы
Подвода, мм/с 180
Рабочая, мм/с 12
Возврата, мм/с 140
Параметры обработки
Рабочая длина, мм 2500
Ход заднего упора, мм 500
Раскрытие, мм 530
Зев, мм 450
Номинальное усилие, кН 800
Ход траверсы, мм 265
Расстояние между стойками, мм 1960
Габариты
Длина, мм 3100
Ширина, мм 1800
Высота, мм 2700
Вес, кг 5000
Мощность, кВт 7,5
