Полный цикл обработки — предназначен для облицовывания прямолинейных торцев плитных материалов (ЛДСП, МДФ, массив и др.) рулонными кромками АБС, ПВХ или полосовым кромочным материалом (шпон, массив). Прифуговочный узел с алмазными фрезами всегда обеспечит точность и качество обработки торцев заготовки перед нанесением клея и прикатыванием кромочного материала. Клеевая ванна имеет нижнее расположение относительно клеенаносящего специального вала (патент) и может работать с любым клеем EVA,PO,PUR (патент).

Удобная и точная настройка количества наносимого клея дает аккуратный и незаметный клеевой шов. Первый прикатывающий ролик пресс-группы имеет специальное покрытие (патент), которое защищает ролик от механических повреждений и налипания клея.

Быстрая перенастройка пресс-группы с одной толщины материала на другую толщину осуществляется за считанные секунды (патент). Станок осуществляет снятие свесов по пласти, а также с торцев и обкатку (патент).

Узел финишной обработки кромки — клеевая цикля, предназначен для удаления излишков клея на клеевом соединении и позволяет получить качественно приклеенный кромочный материал и отсутствие слипания заготовок при штабелировании. Комплектацию станка можно пополнить широким набором опций при необходимости.

Отличительные особенности

Стальная усиленная станина, с ребрами жесткости, которые гарантируют высокую стабильность конструкции;
Станок спроектирован наиболее компактным и легким в использовании;
Подъем верхних узлов ограничен верхней планкой. Величина перемещения считывается на аналоговом индикаторе;
Станок оснащен защитной кабиной, в которой имеется широкое окно для того, чтобы прекрасно видеть работу узлов. Кабина имеет блокировку, чтобы было невозможно открыть ее при работающем станке;
Для тщательного вывода опилок из рабочей зоны, имеются индивидуальные патрубки, установленные на верхней части кабины. Количество патрубков для аспирации зависит от конфигурации станка;
Встроенный электрошкаф с главным выключателем;
Все моторы вращаются со скоростью 12000 об/мин и управляются от инвертера, соответствующей мощности, в зависимости от конфигурации станка;
Кнопки быстрого останова находятся на входе и на выходе станка;
Станок оснащен светофором для подачи панелей.

Основные функции

Считывание заготовки происходит с помощью микро выключателей высокой точности.
Клеевая ванна находится под загрузчиком кромки, она покрыта тефлоном для облегчения чистки и смены клея, оснащена ТЭНами нужной мощности для разогрева клея-расплава до рабочей температуры и поддержания её.
Для того чтобы получить идеальное нанесение клея на панель, клеевая ванна перемещается по призматическим направляющим, размером 25 мм с салазками с червячной передачей.
Загрузка кромки, толщиной до 3 мм в рулоне с суппорта диаметром 800 мм, происходит автоматически.

Конструктивные особенности

Поворотный суппорт для кромки в бобине (ø800)

Для полосовой кромки в бобине, диаметром до Ø 800mm, шпона, меламиновой кромки, ПВХ и ABS, толщиной до 3 мм.

Антиадгезионный распылитель на входе - "RT/S"

Электропневматическая система для распыления антиадгезионной жидкости на поверхности панели, перед нанесением клея. Предотвращает прилипание возможных излишков клея к уже готовой поверхности.

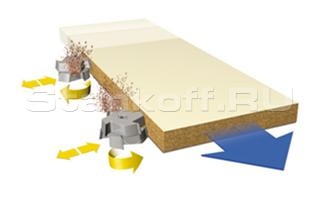

Узел прифуговки, моторы

Узел прифуговки:
• 1 мотор 1.1 кВт (НР 1,5) фиксированный
• 1 мотор 0,75 кВт (НР 1) подвижный, с программируемым входом и выходом (антискольный).
В комплект входит инструмент Whispercut by Leitz Ø 60xH64 (Фреза со сменными алмазными ножами).

Инфракрасная лампа IR

Позволяет быстро разогреть край панели перед нанесением клея, улучшая таким образом удержание клея даже в неблагоприятных с точки зрения температуры и влажности условиях.

Загрузчик кромки

Автоматическая загрузка кромки для кромок в рулоне, шпона, меламиновой бумаги, ПВХ и ABS до 3 мм.

Клеевая ванна емкость 1 кг

Ванна для клеерасплава в гранулах находится под погрузчиком кромки, клеенаносящий ролик синхронизован с подачей панели.
Ванна изнутри покрыта тефлоном для облегчения чистки и смены клея.
Температура устанавливается и контролируется с PLC.

Система быстрой смены клеевой ванны

Предназначена для быстрого снятия клеевой ванны для очистки или замены на другую, например с другим клеем-расплавом.

Система «Экономный режим»

Снижение температуры в клеевой ванне, осуществляется автоматически по таймеру для оптимизации расхода электроэнергии в режиме ожидания станка.
Таймер программируется с панели управления.

Прижимные ролики для прямых заготовок

Для идеального приклеивания кромки, узел прижима кромки состоит из:
• Одного моторизованного ролика;
• Одного холостого обрезиненного ролика;
• Ролики подпружинены;
• Регулировка положения узла производится с помощью системы калибровки кромки, называемой pre-setting (быстрая смена). Эта система быстрая и удобная.

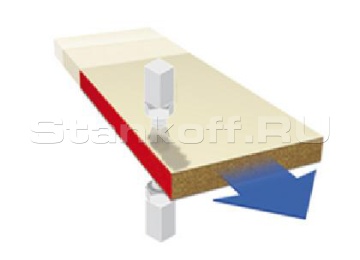

Гильотина 3 мм

Гильотина для реза ПВХ и ABS до 3 mm максимальное сечение реза 195 mm²

Узел снятия свесов "RF-F"

Инструмент WIDIA УГОЛ 30°+R1÷R3+P20 многофункциональный узел оснащён 2 наклонными моторами 0,37 Kw (Hp 0,50) 12.000 об/мин.
Снятие свесов происходит идеальным образом благодаря использованию дисковых вертикальных копиров большого диаметра.
Боковые копиры из полированной стали с высокоточными подшипниками не оставляют следов на деликатных материалах.
В комплект входит фреза с ножами специального профиля - 30°/ R1 ÷R3 мм /плоский

Узел обкатки углов "SYNCRO PLUS"

Это инновационное устройство используется для двойной функции: торцовка при работе с тонкой кромкой и торцовка и обкатка углов при работе с толстой кромкой.
Основные характеристики:
• Компактность;
• Отличная обработка заготовки благодаря высокой способности адаптироваться к различным профилям панелей безо всякой регулировки и перенастройки устройства;
• Всегда делает обработку всех 4-х углов панели во время движения панели;
• Мотор 0,22 Kw 12000 об/мин;
• В комплект входит фреза с ножами специального плоского профиля / R1 ÷ R3mm;
• Обработка заготовок толщиной мин 10 мм макс 45 мм.

Узел циклевки клея "RC/F"

Узел финишной обработки, необходим для того, чтобы убрать излишки клея на кромке из меламина, ПВХ, ABS, шпона.
• Сделан из высокопрочной стали, для того, чтобы гарантировать отсутствие вибраций;
• Оснащён круглыми вертикальными копирами, которые гарантируют идеальное позиционирование плоских ножей относительно верхнего и нижнего края панели;
• Включение вручную;
• В комплект входят 2 плоских ножа.

Внутреннее освящение

Система подачи панелей

Движение гусеничного транспортера происходит при помощи мощной цепи и узла соосного моторедуктора соответствующей мощности, скорость подачи 7 м/мин;
На транспортере закреплены обрезиненные площадки с высоким коэффициентом трения, чтобы гарантировать максимальное сцепление с заготовкой;
Верхняя прижимная балка изготовлена из стали с двумя рядами роликов, которые прижимают заготовку;
Параллельно с верхней прижимной балкой находится транспортер гусеничного типа, очень точный и устойчивый к боковой нагрузке.

Панель управления

Управление станка производится с цветного экрана touch-screen размером 7", который установлен в эргономичной позиции, интуитивное и простое управление: выход ко всем функциям, смена программы обработки, изменение температуры и включение/выключение рабочих узлов.

На управляющем дисплее отображаются:

Скорость подачи;
Температура клеевой ванны;
Диагностика и ошибки;
Статистические данные производства.

Производитель: Fravol

Родина бренда: Италия

Толщина панели, мм	10-45 (10-60 mm опция15)
Скорость подачи, м/мин	7
Высота кромки, мм	15 - 65
Толщина кромки, мм	0,4-3,0
Объем клеевой ванны, кг	1,00
Минимальная длина панели, мм	140 (ПВХ)
Ширина панели min, мм	80
Давление пневмо, Бар	6
Вес станка, кг	920
Длина станка, мм	3430
Температура окружающей среды мин, °C	15 °C / макс.45 °C
Электропитание	400V 3P N 50Hz
