Статьи и обзоры, связанные с LF3015GCR/4000 IPG

Сопутствующие товары

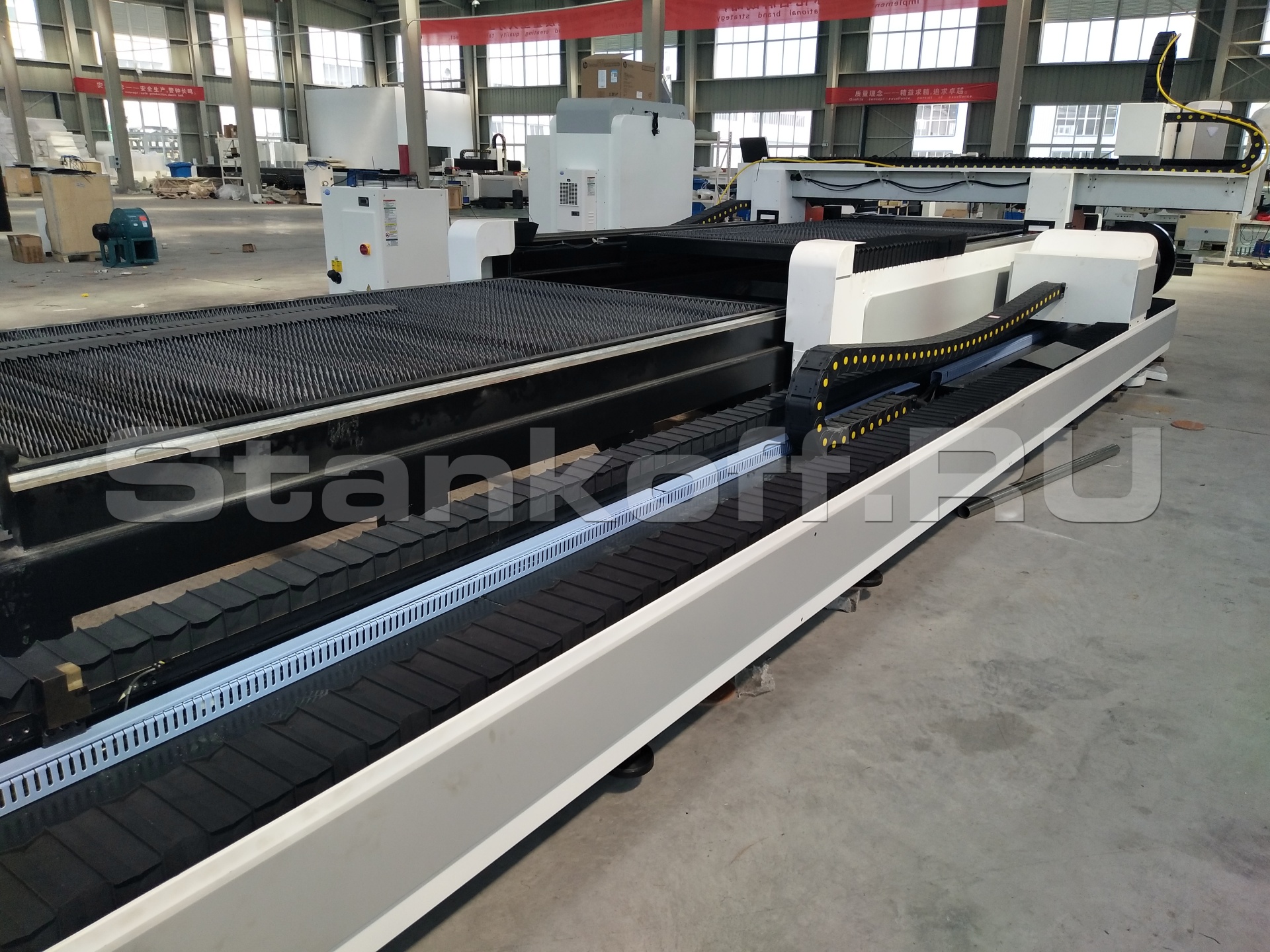

Современный станок лазерной резки металлических листов и труб с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности - авиации, судостроении, автомобилестроении, приборостроении, раскрое металла, рекламе и пр.

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Особенности конструкции


Тяжелая листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Сменный стол

Время смены двух столов — 15 сек
При смене вышестоящий стол заменяется на нижестоящий.
Работа двигателя сменных столов контролируется частотным преобразователем.

Режущая головка с автофокусом Raytools BM114

Режущая головка с автофокусом Raytools BM114

Серия BM114 предназначена для промышленных волоконных лазеров мощностью 6 кВт. Встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
• Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
• Автоматическая регулировка фокусного расстояния, регулируемый диапазон +10 -14 мм, точность составляет 0,05 мм.
• Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
• Конструкция сопла с применением вспомогательных газов, защитной заслонки удобна при резке высокоотражающих материалов и для предотвращения разбрызгивания.
• Коллимационная и фокусирующая линзы имеют водяное охлаждение.
• Для коллимационной и фокусирующей линз используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазерного луча, для обеспечения оптимальной фокусировки и качества луча.
• Доступно подключение различных видов разъемов оптоволокна большинства производителей.
• Легко настраиваемая модульная конструкция с устройствами защиты от столкновения, использования вспомогательных газов, конфигурацией для резки и сварки.

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

Пневматические зажимные патроны

Пневматические автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 20 до 210 мм.

Автоматическая система поддержки трубы

Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.
Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.

Независимый шкаф управления

• Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
• Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

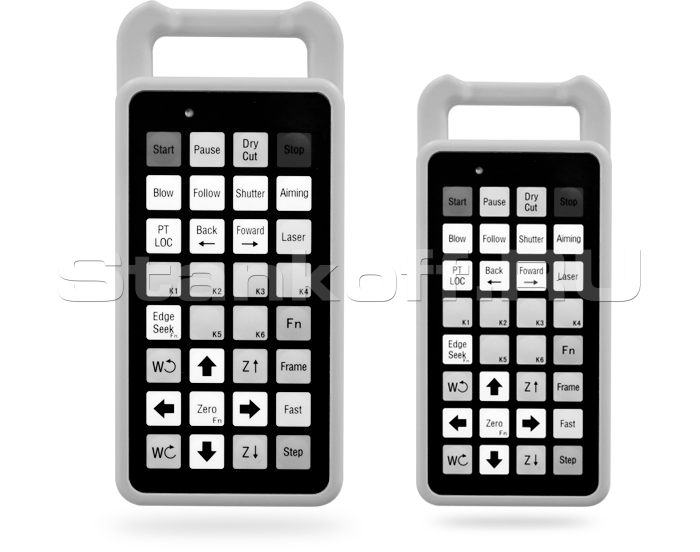

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань) толщиной X - 25 мм, Y - 35 мм. Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Редуктор Motoreducer

Всемирно известный производитель редукторов высокой точности. Редукторы характеризуются высокой производительностью, минимальным люфтом и высокой радиальной нагрузкой. Новый картер позволяет более стабильно работать редуктору и увеличивает срок службы до 20 000 часов без обслуживания. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача шестерня-рейка YYC

Зубчатая передача шестерня-рейка YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Гофрозащита и кабельные цепи

Все подвижные части закрыты гофрозащитой. Все кабели уложены в гибкие кабельные цепи

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Водяной чиллер TongFei

• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
• Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
• Длительный срок службы, простота эксплуатации.
• Возможна установка нагревателя и очистителя воды.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

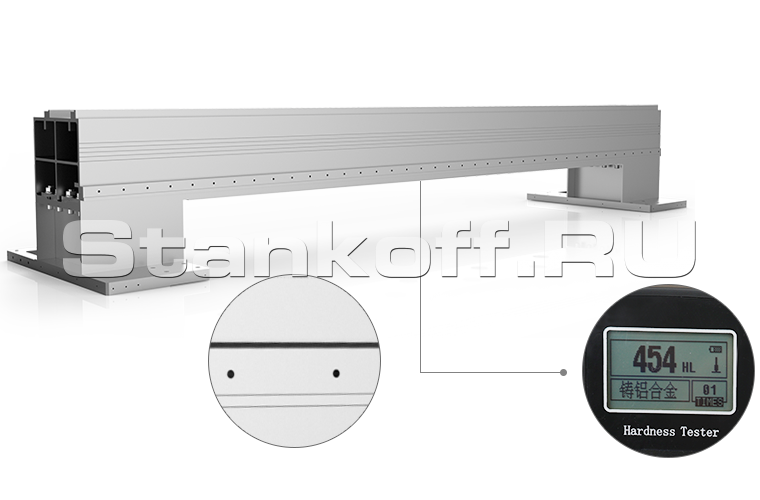

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Система управления Cypcut

Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.

Программное обеспечение CypCut и CypTube имеют простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

  • пауза,
  • обратный ход по контуру,
  • быстрый переход к любой врезке,
  • быстрое изменение точки врезки,
  • начало резки с любого места контура,
  • оптимальный выбор начала резки контура,
  • расчёт динамических параметров перемещений,
  • контроль соответствия обрабатываемой детали исходному чертежу,
  • быстрая загрузка готовых чертежей и программ и пр.

Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.

Для указанных в библиотеке материалов ПО CypCut и CypTube производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.

Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.

Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.

Следует выделить ряд преимуществ П.О:

  • Управление и настройка необходимых узлов лазерного комплекса;
  • Отдельные параметры режимов раскроя и врезки;
  • Автоматическая оптимизация задания раскроя;
  • Улучшенная функция перфорации - FLYCUT;
  • Оптимальное расположение деталей - NESTING;
  • Функция охлаждения контура реза - LEAD POS;
  • Функция микро-перемычек - MICRO JOINT;
  • Функция обработки сложных контуров - PULSECUT;
  • Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
  • Управление параметрами лазерного источника;
  • Защита режущей головы;
  • Дистанционная диагностика;
  • Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций П.О:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Технология PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

Технология LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

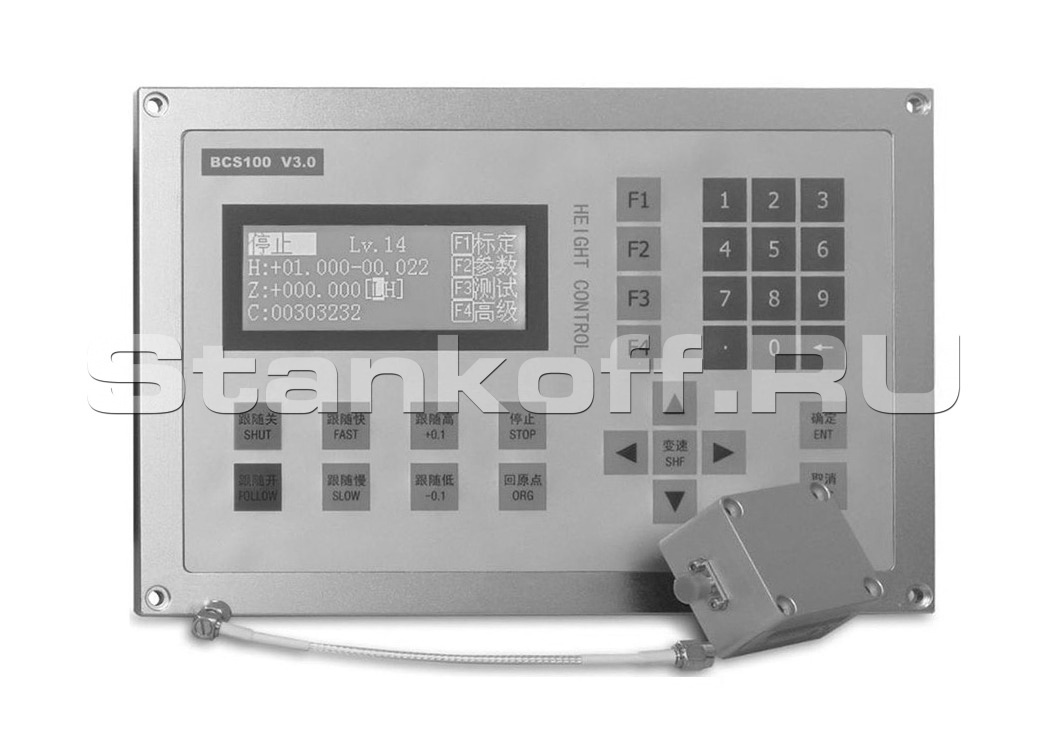

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Комплектация

Режущая головка с автофокусом
Raytools (Швейцария)
Зубчатые передачи «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие 35 мм HIWIN (Тайвань)
Приводы по осям X, Y Inovance (Китай)
Привод по оси Z Inovance (Китай)
Редуктор Motoreducer (Франция)
Источник излучения IPG
Система ЧПУ / софт FSCut / CypCut и TubePro (Китай)
Поддерживаемые форматы PLT, AI, DXF, DST, BMP
Водяное охлаждение - чиллер Tongfei (Китай)
Электрические элементы Schneider (Франция)/ Siemens (Германия)
Пневматические элементы AIRTAC (Тайвань) / SMC (Япония)

Дополнительные опции

Режущая головкаPrecitec LightCutter
Precitec LightCutter с автофокусом
Precitec ProCutter с автофокусом
Precitec ProCutter ZOOM с автофокусом
Защитная кабинадля источников излучения от 2 кВт.
Рабочий стол1500х4000 мм
2000х4000 мм
2000х6000 мм
1500х10000 мм
Зажимной патронD=300 мм

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания листов от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(Кислород)

1 8 9 10 22 26 34 38 42
2 4 5 6,2 6,8 7,2 7,5 7,8 8,2
3 2,6 2,8 3 3,6 4 4,4 5 5,5
4 1,6 1,8 2,2 2,8 3,2 3,8 4,4 5
5 1 1,4 1,8 2,4 2,8 3,2 3,4 3,6
6   1 1,6 2 2,4 2,8 3,2 3,4
8   0,8 1,2 1,4 1,6 2,2 2,6 3
10     0,8 1 1,2 1,6 2 2,4
12       0,8 1 1,4 1,8 2
14       0,6 0,7 1 1,2 1,3
16         0,6 0,8 1 1,1
18           0,7 0,9 1
20           0,6 0,8 0,9
22           0,5 0,7 0,8
24             0,4 0,6
26               0,4
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Нержавеющая
сталь

(Азот)

1 12,4 18,5 23,8 26,4 30 34 38 41,4
2 4,7 5,1 10,8 11,9 12,7 15,4 24,4 28,6
3 0,7 1,2 2,3 4,1 6,1 8,6 12,8 15,8
4   0,8 1,3 2,2 4,2 5,5 7,4 9,4
5     0,7 1,2 2 4,3 5,1 6
6       1 1,8 3,1 3,8 4,7
8         0,9 2 2,4 3,3
10           0,8 1,1 1,3
12           0,5 0,7 1,1
14             0,6 0,8
16               0,6
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Алюминий

(Азот)

1 5,2 6,4 8,4 16 22 34 38 42
2   2,2 3,4 6,6 8,4 15 21 25,5
3     1,4 3,8 5,5 7,6 11,5 14,6
4       1,4 2,6 4 5,2 5,8
5         1,7 3,3 4,4 4,9
6         0,9 2,1 3,4 4,1
8           0,9 1,3 2
10           0,6 1,1 1,7
12             0,5 0,8
14             0,4 0,6
16               0,5
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Медь

(Азот)

1 5,2 6 8 12 14 22 26 32
2   1,8 3,2 4 6 8 10 12
3     1 2,2 3,4 5,2 6 6,4
4       1,4 1,8 4 4,8 5,4
5         1,2 1,8 2,6 3,2
6         0,6 1,4 1,8 2,2
8           0,6 0,9 1,2
10             0,4 0,6
12               0,4

Параметры подбора мощности для труборезного механизма

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

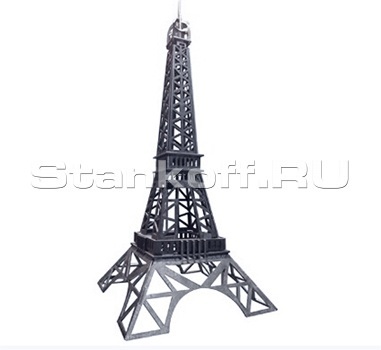

Получаемые изделия


Производитель: G.Weike

Родина бренда: Китай

Мощность лазера 4000 Вт
Лазерный источник IPG
Длина волны 1060 Нм
Обрабатываемая площадь листа 3000x1500 мм
Диаметр труб:
Круг
Квадрат

Ø20-210 мм
20х20мм-150х150 мм
Ход по оси Z 300 vv
Макс. скорость холостого хода 100 м/мин
Ускорение 1.5G
Точность позиционирования 0,02 мм
Смена паллет 15 с
Максимальная нагрузка на стол 1000 ru
Питание 380В/50Гц
Мощность сервоприводов Лист: ось X - 850 Вт, ось Y - 2х1300 Вт, ось Z - 750 Вт
Труба: 3х1800 Вт
Вес станка 7800 кг
Габариты 7800×3580×2150 мм

Отзывы об Оптоволоконном лазере для резки листов и труб со сменным столом LF3015GCR/4000 IPG


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Видео Оптоволоконного лазера для резки листов и труб со сменным столом LF3015GCR/4000 IPG

Наши преимущества

Лизинг
Доставка по России
Пуско-наладка
Обучение
Пост-продажное обслуживание
Гарантия

Сопутствующие товары

Рекомендуют пользователи
