Современные станки лазерной резки с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Станки серии LN комплектуются лазерными источниками средней мощности и применяются для резки тонких металлических листов. Возможна опциональная установка устройства для резки металлических труб.

Преимущества

  • Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
  • Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
  • Чистая поверхность после резки, не требующая дальнейшей обработки.
  • Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
  • Станки оборудованы двойными сервоприводами, обеспечивающими быстроту хода и высокую точность.

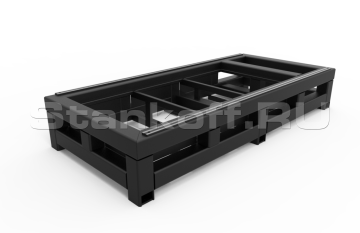

  • Каркасная конструкция, прошедшая через процедуру высокотемпературного отжига, обеспечивает точную работу без деформации.
  • Система автосмазки, а также системы пыле- и дымоудаления.
  • Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

Комплектация

Режущая головкаRaytools (Швейцария)
Зубчатые передачи «шестерня-рейка»APEX (Тайвань), по осям X и Y
Высокоточные направляющиеX 25 мм; Y 35 мм THK (Япония)
Сервопривод и привод
Yaskawa (Япония)
РедукторMotoreducer (Франция)

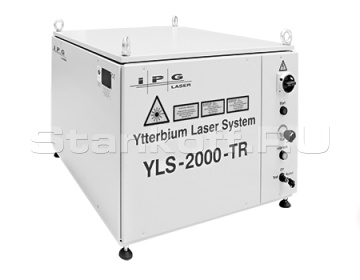

Источник излученияIPG
Система ЧПУ и софтCypcut (Китай)
Водяное охлаждение - чиллер
Tongfei (Китай)
Электрические элементыSchneider (Франция) / Siemens (Германия)
Пневматические элементыAIRTAC (Тайвань)/ SMC (Япония)
Стабилизатор напряжения и вентилятор

Особенности конструкции


Безопасная конструкция

Рабочая область из нержавеющей стали 304 с высокими антикоррозийными свойствами. Она обладает отличными характеристиками. Сбалансированная аустенитная структура позволяет избежать повреждения поверхности от попадания высокотемпературных искр.

Режущая головка RAYTOOLS

Режущая головка RAYTOOLS

1. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
2. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

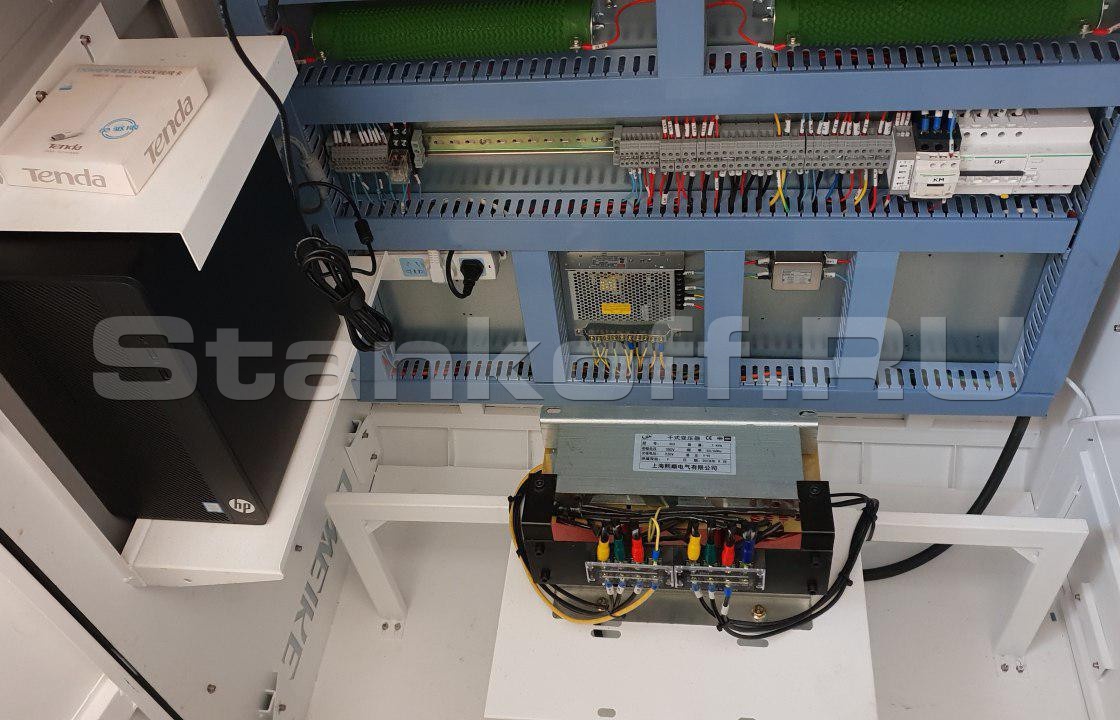

Независимый шкаф управления

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

Экран в современном дизайне

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

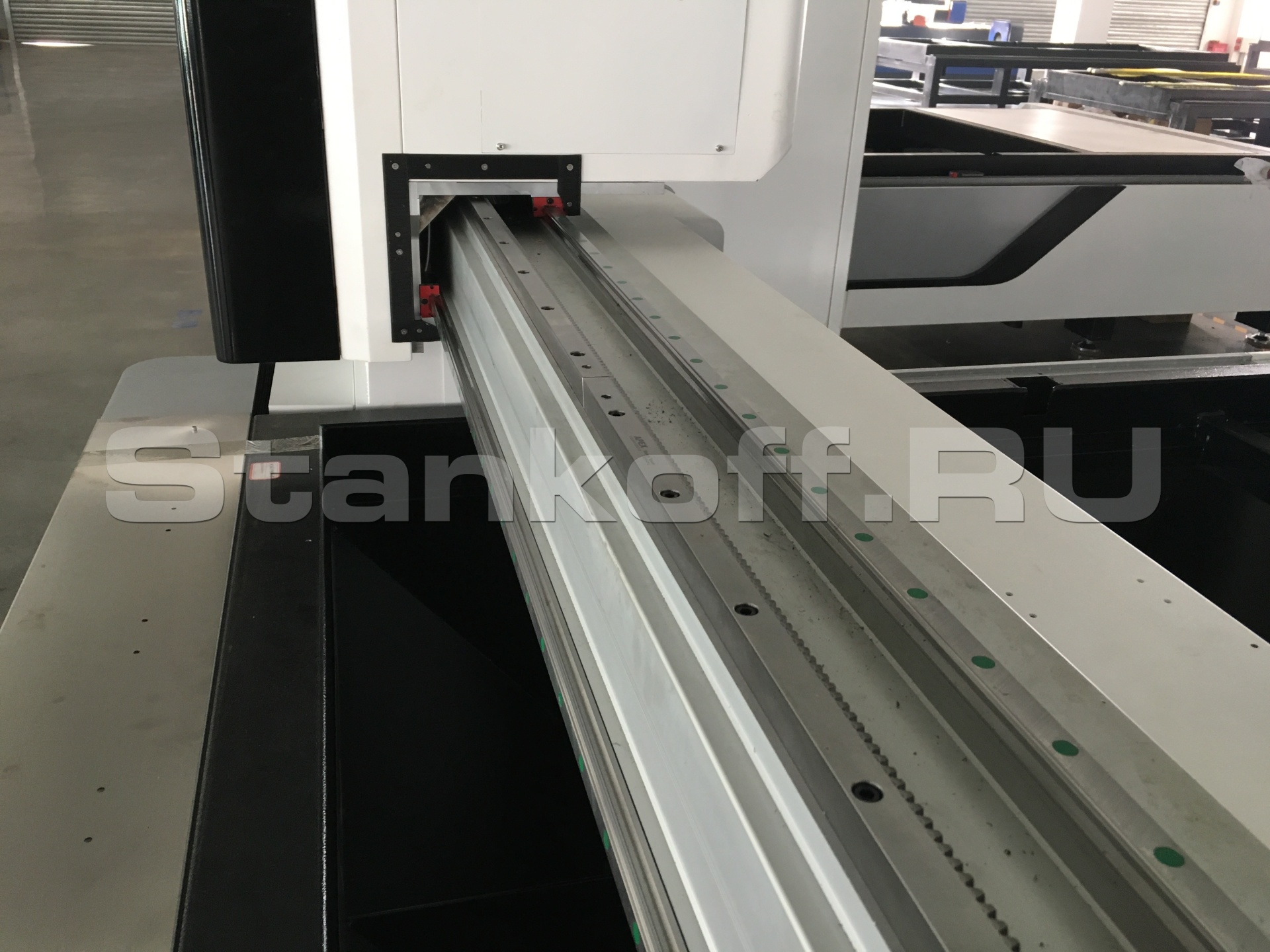

Система передач и привод

Станок оснащен японским сервоприводом Yaskawa, тайваньской зубчатой рейкой APEX и французским редуктором Motoreducer. Точность повторного позиционирования составляет 0,02 мм, ускорение резки 1G. Срок службы более 10 лет.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

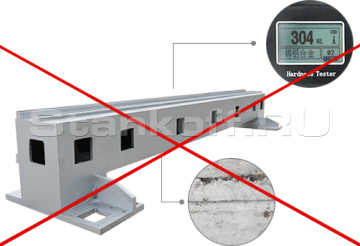

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Комплект поставки

  1. Лазерный источник IPG (1 комп.);
  2. Режущая головка Raytools (1 шт.);
  3. Компьютер (1 комп.);

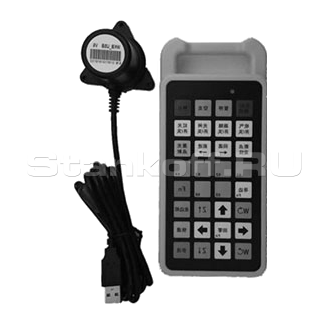

  4. Пульт (1шт);
  5. Чиллер Tongfei (1шт.);
  6. Вентилятор для дымоудаления (1шт.);
  7. Стабилизатор напряжения (1 шт.);
  8. Акцептор WI-FI;
  9. Расходные материалы: сопло - 3шт, защитное зеркало - 3шт, керамическое кольцо - 2шт.;
  10. Комплект ЗИП.

Дополнительные опции

Лазерная головка с автофокусомдля автоматизированного выбора толщины резки.
Кабинетная защитадля источников излучения от 2 кВт.
Сменный столравный размеру основного рабочего стола.
Модуль обработки трубдля труб диаметром 20-200 мм и длинной до 6000 мм.

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(Кислород)

1 8 9 10 22 26 34 38 42
2 4 5 6,2 6,8 7,2 7,5 7,8 8,2
3 2,6 2,8 3 3,6 4 4,4 5 5,5
4 1,6 1,8 2,2 2,8 3,2 3,8 4,4 5
5 1 1,4 1,8 2,4 2,8 3,2 3,4 3,6
6   1 1,6 2 2,4 2,8 3,2 3,4
8   0,8 1,2 1,4 1,6 2,2 2,6 3
10     0,8 1 1,2 1,6 2 2,4
12       0,8 1 1,4 1,8 2
14       0,6 0,7 1 1,2 1,3
16         0,6 0,8 1 1,1
18           0,7 0,9 1
20           0,6 0,8 0,9
22           0,5 0,7 0,8
24             0,4 0,6
26               0,4
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Нержавеющая
сталь

(Азот)

1 12,4 18,5 23,8 26,4 30 34 38 41,4
2 4,7 5,1 10,8 11,9 12,7 15,4 24,4 28,6
3 0,7 1,2 2,3 4,1 6,1 8,6 12,8 15,8
4   0,8 1,3 2,2 4,2 5,5 7,4 9,4
5     0,7 1,2 2 4,3 5,1 6
6       1 1,8 3,1 3,8 4,7
8         0,9 2 2,4 3,3
10           0,8 1,1 1,3
12           0,5 0,7 1,1
14             0,6 0,8
16               0,6
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Алюминий

(Азот)

1 5,2 6,4 8,4 16 22 34 38 42
2   2,2 3,4 6,6 8,4 15 21 25,5
3     1,4 3,8 5,5 7,6 11,5 14,6
4       1,4 2,6 4 5,2 5,8
5         1,7 3,3 4,4 4,9
6         0,9 2,1 3,4 4,1
8           0,9 1,3 2
10           0,6 1,1 1,7
12             0,5 0,8
14             0,4 0,6
16               0,5
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Медь

(Азот)

1 5,2 6 8 12 14 22 26 32
2   1,8 3,2 4 6 8 10 12
3     1 2,2 3,4 5,2 6 6,4
4       1,4 1,8 4 4,8 5,4
5         1,2 1,8 2,6 3,2
6         0,6 1,4 1,8 2,2
8           0,6 0,9 1,2
10             0,4 0,6
12               0,4

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

Получаемые изделия


Производитель: G.Weike

Родина бренда: Китай

Технические характеристики оптоволоконного лазера LF3015LN/1500 IPG
Мощность лазера 1500 Вт
Лазерный источник IPG
Длина волны 1060 Нм
Обрабатываемая площадь (X,Y,Z), мм 3000x1500x120
Макс. скорость холостого хода 80 м/мин
Ускорение 1G
Точность позиционирования (X,Y,Z) 0,02 мм
Привод портала двусторонний
Питание 380В 50Гц/60Гц 60A
Мощность сервоприводов ось X - 850Вт, ось Y - 2х850Вт, ось Z - 400Вт
Вес станка 3000 кг
Габариты 4440×2500×1860 мм
