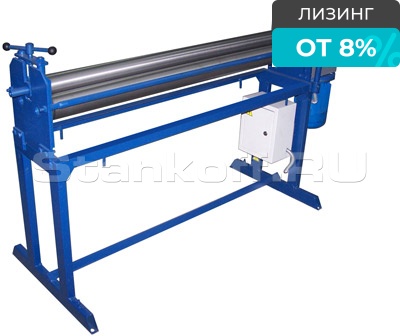

Вальцы трёхвалковые электромеханические МГ-2000-В

Name: Вальцы трёхвалковые электромеханические МГ-2000-В
Availability: InStock

В наличии на складе

Гарантия

Сервис

Лизинг

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Вальцы трехвалковые электромеханические со съёмным верхним валом и ручным прижимом предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата категория размещения 3 по ГОСТ 15150-69.

Устройство станка

Вальцы трёхвалковые электромеханические состоят из следующих основных частей:

основание - рама;
щечки;
прижимная балка;
прижимной вал;
опорные валы;
стяжные шпильки;
прижимной винт;
фиксирующие гайки.
выносной пульт;
электрошкаф;
кожух электропривода;
болт заземления;
заготовка;
направляющие чалок.

Установка вальцов трёхвалковых электромеханических

Вальцы должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины). Перед началом работы убедиться, что вальцы заземлёны.

Очистить валы 4 и 5 от консервирующей смазки. Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам вальцов. После чего приступить к обкатке вальцов на холостом ходу в течение 30 минут.

Принцип работы

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 13 расположить между опорными 5 и прижимным 4 валами «рис.2» (заготовка должна располагаться параллельно валам). Далее одновременным (равномерным) вращением прижимных винтов 7 опускаем постепенно (1/2 оборота) прижимной вал 4 на величину, необходимую для формирования требуемого радиуса вальцевания. Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни), при помощи нажатия реверсивных кнопок на выносном пульте 9. Смена возвратно-поступательного движения валов осуществляется через кнопку СТОП. Для извлечения заготовки 13 возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабить фиксирующую гайку, отвести прижимную балку на 180° и вывести из зацепления винт 7 подъёмного устройства.

Страна изготовления: Россия

Диаметр верхнего вала	70 мм
Наибольшая длина обработки	2000 мм
Максимальная толщина металла	0,8 мм
Рабочая скорость	6 м/мин
Мощность привода	0,75 кВт
Габариты станка	2420х600х1000
Вес станка	210 кг
