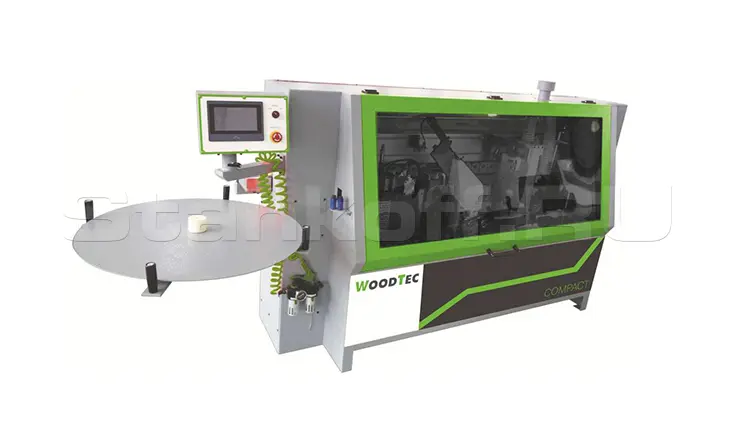

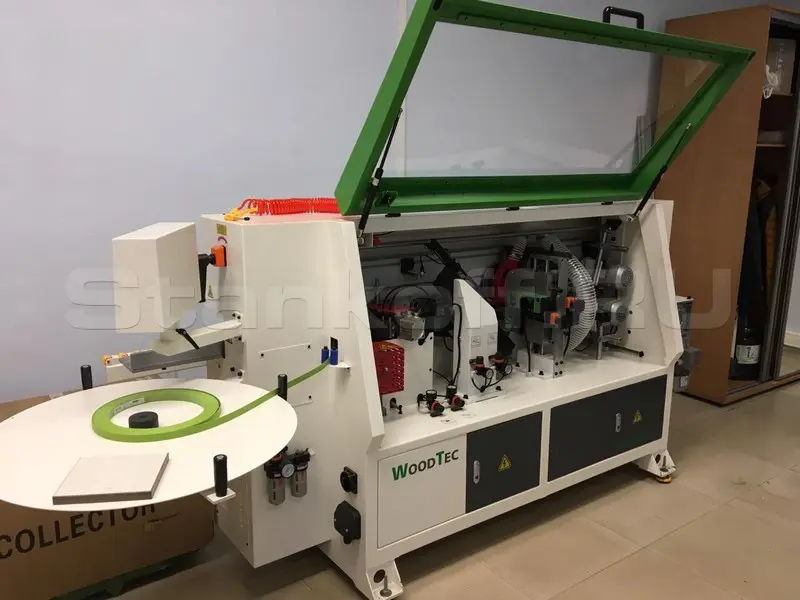

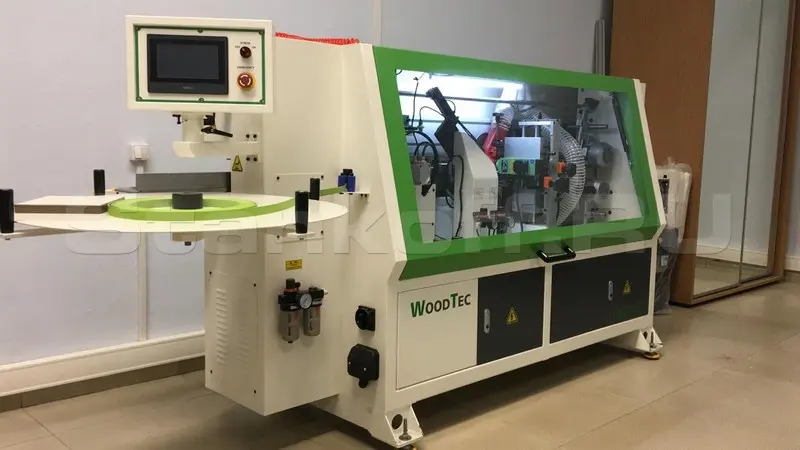

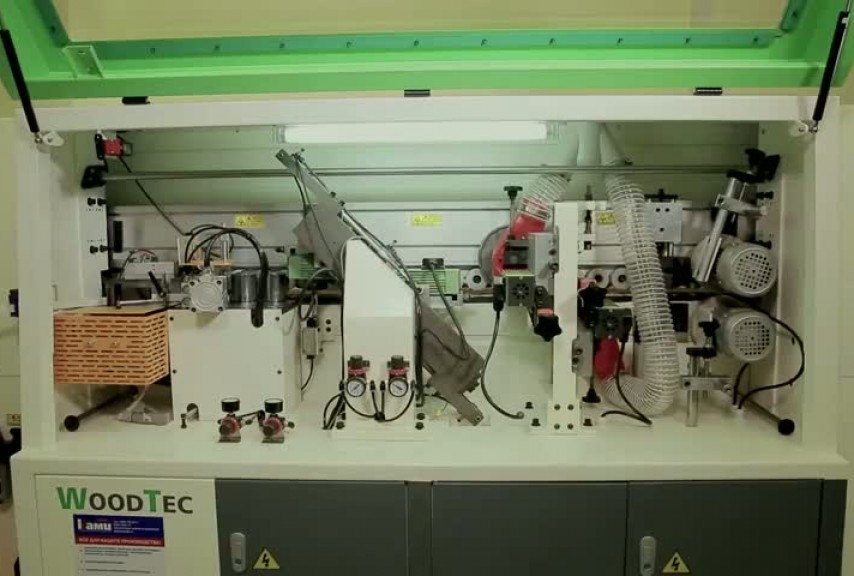

Станок для облицовывания кромок WoodTec Compact

В наличии на складе
Гарантия
Сервис
Лизинг
Нужна консультация?

Антон Викторов

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с WoodTec Compact

Сопутствующие товары

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Cхемы обработки

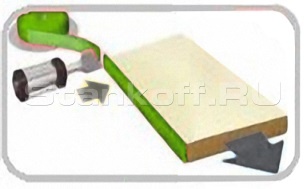

Подачи кромки

Подачи кромки

Клеевой узел

Клеевой узел

Гильотина

Пресс группа

Пресс группа

Узел 2-х моторной торцовки

Узел 2-х моторной торцовки

Чистовой узел фрезерования свесов

Чистовой узел фрезерования свесов

 Узел радиусной циклевки

Узел радиусной циклевки

Полировальный узел

Полировальный узел

Отличительные особенности

  • Скорость подачи 13 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
  • Циклевка плоская;
  • Полировальный узел 2х0,18кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха;

Конструктивные особенности

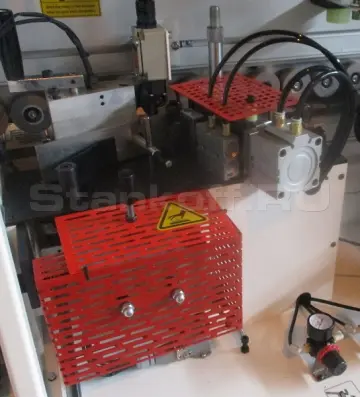

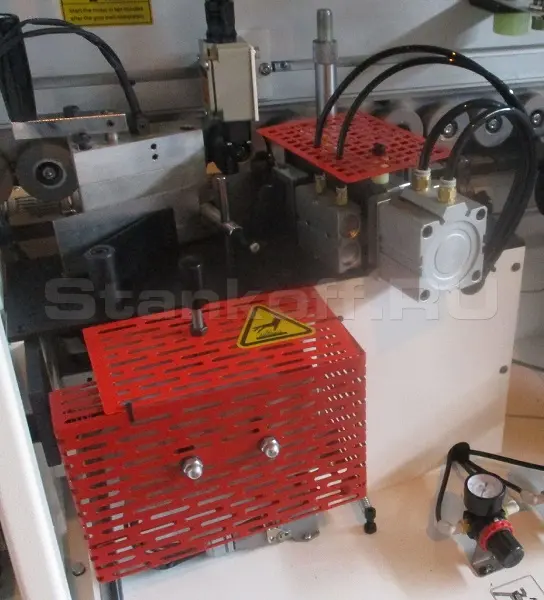

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

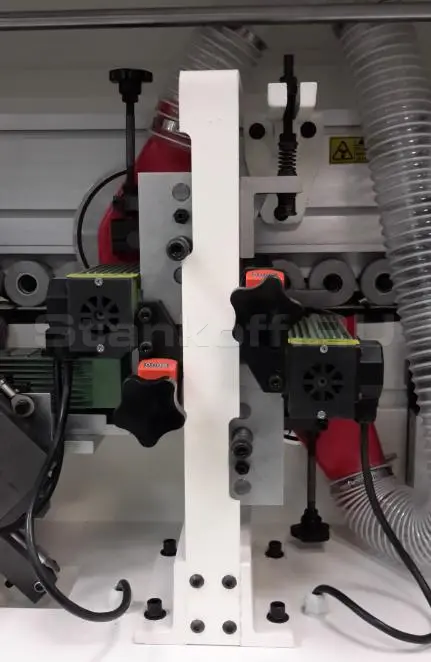

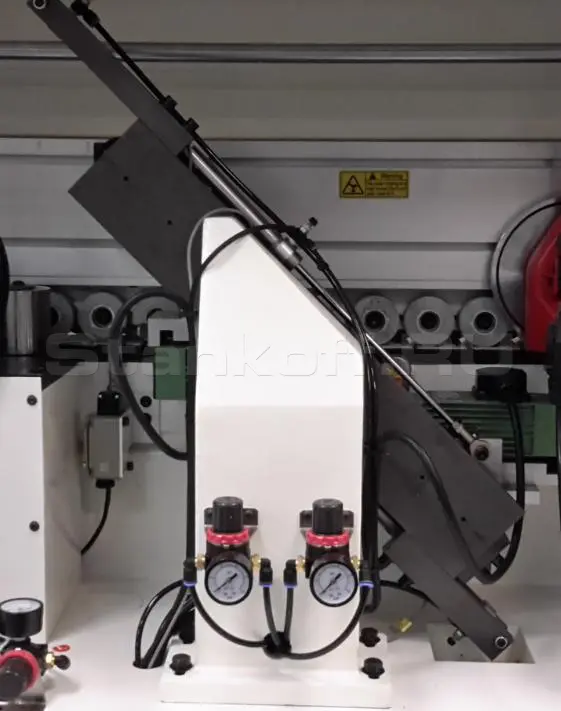

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22кВт Две пилы Ø80 х Ø22, Z=20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

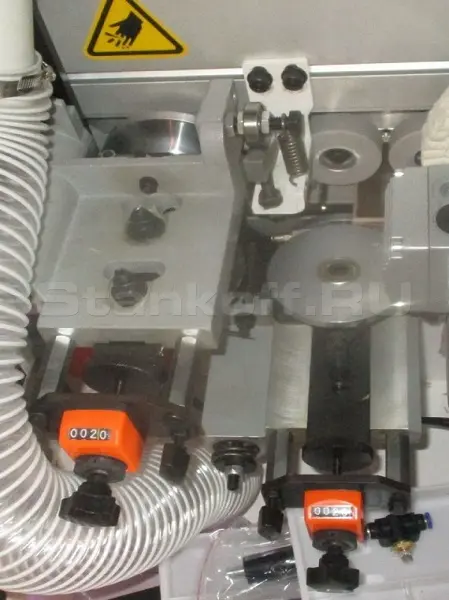

Узел фрезерный для снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.


Производитель: WoodTec

Родина бренда: Китай

Толщина кромочного материала мм 0,4 - 3
Толщина детали, мин/макс мм 12 - 55
Размеры обрабатываемой детали ( мин ) - длинна x ширина мм 120 x 80
Скорость подачи м/мин 12,5
Мощность двигателей чистовой торцовки- 2шт. кВт 2х0,22
Обороты пил об/мин 12000
Фрезы узла снятия свесов кромки по плоскости - 2шт. мм Ø75; Z = 4; R2
Мощность двигателей фрезерного узла-2шт. кВт 2х0,37
Обороты об/мин 12000
Полировальный узел – мощность кВт 2х0,18
Обороты об/мин 1400
Общая мощность кВт 5,5
Питающее напряжение (3 фазы ) В 380
Давление сжатого воздуха Bar 6,5
Габаритные размеры
- длина мм 2750
- ширина мм 750
- высота мм 1300
Вес кг 660
