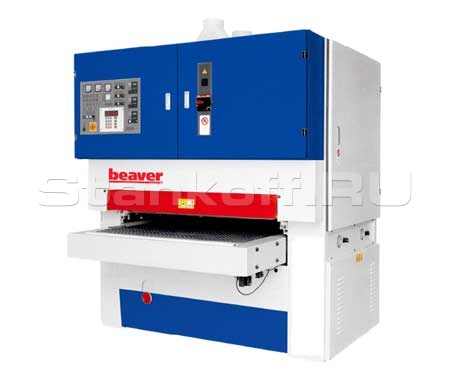

Главная → Деревообрабатывающее оборудование → Шлифовальные станки → Калибровально-шлифовальные станки → SR-P 1100AКалибровально - шлифовальный станок SR-P1100 A
* Узнайте цену у менеджера прямо сейчас
или позвоните по номеру
8-800-5555-770
(звонок по России бесплатный)
8-800-5555-770
(звонок по России бесплатный)
В наличии на складе
Техническое описание
Предназначен для калибрования и чистового шлифования заготовок из массивной древесины, плит ДСтП, МДФ, погонажных изделий, дверных полотен и филенок из массива древесины, мебельных фасадов, паркета различного вида.
На станке с двумя шлифовальными агрегатами типа R (вальцовый контакт) и P (утюжковый контакт) выполняются следующие операции:
- калибрование заготовки по толщине (съем материала до 3 мм);
- чистовое шлифование контактным утюжком.
Применяется на предприятиях и в цехах по производству столярно-строительных изделий, клееных мебельных щитов, дверных блоков, погонажных изделий, фанеры, производству мебели, паркета и других деревообрабатывающих производствах.
| Техническая характеристика | |
| Наименование параметра | SR-P1100А |
| Ширина заготовки, мм | 1100 |
| Минимальная длина заготовки, мм | 470 |
| Толщина заготовки, мм | 2 – 110 |
| Мощность основных двигателей, кВт | 15+11+1,5+0,37=27,87 |
| Размеры абразивной ленты, мм | 1130х2200 |
| Рабочее давление воздуха в пневмосистеме, мПа | 0,55 |
| Кол-во воздуха, отсасываемого через пылеприемник, м3/час | 7350 |
| Первый шлифовальный узел, диам.обрезиненного ролика /жесткость, мм/шор | 165 / 85 |
| Габариты, мм | 1820х2150х2030 |
| Масса, кг | 2500 |
Конструктивные особенности:
Опоры рабочего стола
Рабочий стол установлен на мощных цилиндрических опорах, исключающих вибрацию поверхности и обеспечивающих равномерное и точное перемещение при настройке на толщину обработки. Обеспечивается высокое качество обработанной поверхности.
Привод подачи конвейерной ленты ромбовидного профиля с бесступенчатым регулированием скорости.
Привод подачи установлен непосредственно на вал конвейера без промежуточных передач. Бесступенчатая регулировка скорости перемещения конвейерной ленты позволяет более точно подобрать необходимую скорость подачи заготовок и режим обработки в зависимости от породы древесины или обрабатываемого материала. Обеспечивается высокое качество обрабатываемой поверхности.
Автоматическое центрирование конвейерной ленты подающего транспортера
Препятствует смещению подаваемой транспортером заготовки во время обработки за счет сползания конвейерной ленты по роликам и обеспечивает надежное прямолинейное перемещение заготовок при обработке.
Электронная цифровая индикация перемещения стола
Положение рабочего стола и необходимая толщина обрабатываемых заготовок отображаются на дисплее с точностью до 0,1 мм. Обеспечивается удобство обслуживания и высокая точность обработки за счет точной настройки станка.
Настройка рабочего стола
Имеется возможность тонкой поднастройки рабочего стола с точностью 0,1 мм, после перемещения на заданную толщину обрабатываемого изделия с помощью привода. Осуществляется вручную маховиком, расположенным на передней стенке станины.
Прижим заготовок обрезиненными роликами
Осуществляется с помощью прижимных обрезиненных роликов на входе, между шлифовальными агрегатами и на выходе из станка с максимальным приближением к зоне шлифования. Обеспечивается надежная фиксация заготовок и высокое качество обработки заготовок.
Контактный обрезиненный валец первого шлифовального агрегата
Динамически сбалансированный, со спиралевидными канавками для отвода шлифовальной, пыли валец обеспечивает съем материала до 3 мм и высокую точность калибрования заготовок.
Контактный обрезиненный валец второго комбинированного шлифовального агрегата
Динамически сбалансированный, со спиралевидными канавками для отвода шлифовальной пыли, валец с меньшей твердостью резинового покрытия, чем первый. Обеспечивает съем материала до 0,5 мм и высокую точность выравнивания поверхности заготовок.
Шлифовальный стандартный утюжок второго комбинированного шлифовального агрегата
Осуществляет наиболее оптимальную длину контакта шлифовальной ленты с поверхностью заготовки и обеспечивает высококачественную чистовую обработку заготовок из массива древесины, ДСтП, МДФ и фанеры.
Механическая настройка утюжка
Осуществляется настройка шлифовального утюжка по высоте, в зависимости от режима работы по показаниям датчика, с помощью маховика. Возможность чистового шлифования поверхностей в зависимости от породы древесины, заданной чистоты поверхности, размера зерна шлифовальной ленты.
Отдельная работа шлифовальных агрегатов
Возможность работы в различных режимах калибрования или чистового шлифования по отдельности.
Устройство автоматической осциляции шлифовальной ленты
Предотвращает сползание шлифовальной ленты с вальцов во время работы и позволяет надежно удерживать ее в рабочем положении. Обеспечивается периодической работой пневмоцилиндров воздействующих на натяжной ролик по команде от фотоэлектрических датчиков.
Натяжение шлифовальной ленты
Регулировка усилия натяжения шлифовальной ленты каждого шлифовального агрегата с контролем по манометрам обеспечивает надежное крепление ленты и исключает ее перенатяжку.
Раздельный привод шлифовальных агрегатов
Установка отдельного привода на каждый шлифовальный агрегат позволяет использовать электродвигатели на них различной мощности и обеспечивает надежную работу при различных режимах обработки и заданных съемах калибрования.
Автоматическая остановка шлифовальных агрегатов
При разрыве или смещении шлифовальной ленты осуществляется остановка привода шлифовальных агрегатов и подачи, что обеспечивает повышенную безопасность работы станка.
Тормозные колодки с пневмоприводом
Обеспечивают своевременный останов каждого привода шлифовальных агрегатов станка при его выключении и при обрыве шлифовальной ленты.
Амперметры нагрузки привода шлифовальных агрегатов
Визуальный контроль нагрузки на двигатели шлифовальных агрегатов с помощью амперметров обеспечивает надежность работы и исключает возможность перегрузок.
Устройство экстренной остановки
Устройство экстренной остановки станка и отключение станка при открывании дверей защитного ограждения обеспечивают безопасность эксплуатации станка.
Пульт управления станка
Эргономичный пульт управления расположенный на передней панели станка обеспечивает удобство его эксплуатации.
Обдув шлифовальной ленты
Предназначен для очистки поверхности шлифовальной ленты в процессе обработки. Обеспечивает большую продолжительность работы шлифовальной ленты при сохранении качества обработки, обеспечивает охлаждение ленты.
Различная жесткость контактного вальца (опция)
Обрезиненная поверхность контактного вальца первого шлифовального агрегата может быть изготовлена различной твердости в диапазоне от 25 до 95 Sh.
Для калибрования заготовок необходимы вальцы с поверхностью из твердой резины твердостью 80-95 Sh.
Для шлифования заготовок — вальцы с твердостью резины 40–60 Sh.
Для полирования поверхности — вальцы с твердостью резины от 24 Sh.
Контактные вальцы большего диаметра (опция)
Применение контактных вальцов большего диаметра увеличивает профиль контакта и обеспечивает повышенную жесткость контакта, а также увеличение удельного давления для обеспечения более высокого съема и повышение точности обработки.
